SUC-400-6

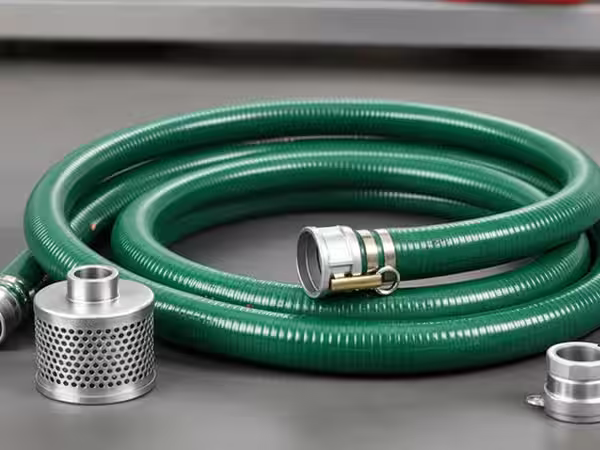

La manguera de succión SUC-400-6 de 4 pulgadas de diámetro interior (100 mm) y 6 metros de longitud ofrece el doble de alcance vertical en un tramo continuo sin uniones intermedias, cubriendo profundidades de aspiración de hasta 5 metros desde cisternas enterradas, pozos de succión o cuerpos de agua alejados de la bomba. Opera bajo vacío de hasta -0.8 bar, sostenido por el refuerzo helicoidal de alambre galvanizado que impide el colapso de la pared a lo largo de los 6 metros completos. Al eliminar una unión central, se reduce a la mitad el riesgo de entrada de aire falso que interrumpe el cebado y la operación continua de la bomba.

Especificaciones Técnicas

Característica	Especificación
Marca	Nacional (Fabricación Mexicana)
Modelo	SUC-400-6
Diámetro interior	4” (100 mm)
Longitud	6 metros (20 pies)
Presión máx. de trabajo (positiva)	3.5 bar (50 PSI) temporal
Vacío máximo	-0.8 bar (-12 PSI)
Construcción	Espiral helicoidal de alambre galvanizado embebido, continuo en 6 m
Capa exterior	Caucho sintético EPDM resistente a UV y ozono
Forro interior	EPDM liso, apto para agua potable
Acoples	Storz 100 mm aluminio anodizado (incluidos)
Temperatura de trabajo	-20 °C a +70 °C
Peso por tramo	16 kg
Profundidad alcanzable	Hasta 5 metros
Caudal típico	500–800 GPM

Por Qué Manguera Rígida para Succión

La resistencia al colapso bajo vacío es la propiedad crítica de cualquier manguera de succión. A 6 metros de longitud, la columna de agua genera un diferencial de presión adicional que incrementa la carga sobre la pared del tubo respecto a un tramo de 3 metros. El alambre galvanizado helicoidal embebido de forma continua en los 6 metros de la SUC-400-6 distribuye uniformemente las fuerzas radiales de compresión, manteniendo la sección circular sin deformaciones locales o puntos de estrangulamiento que reducirían el caudal.

Para bombas de 500 a 800 GPM, el diámetro de 4” es el adecuado: mantiene la velocidad del fluido entre 2.5 y 3.5 m/s, minimizando las pérdidas por fricción en los 6 metros de longitud. Usar un diámetro menor a esta capacidad elevaría la velocidad, generaría cavitación en la bomba y podría reducir el caudal real entregado hasta un 30% por debajo del nominal.

Aplicaciones

• Cisternas enterradas profundas en edificios industriales y comerciales — instalación fija sin necesidad de acoplar dos tramos de 3 m
• Pozos de succión en plantas de proceso y refinerías — tramo único que evita fugas por uniones en atmósferas explosivas o corrosivas
• Sistemas fijos de bombas estacionarias (NFPA 20) — conexión de aspiración permanente desde cisterna a bomba contra incendio en sala de bombas
• Abastecimiento desde hidrantes secos a larga distancia — cuando la boca de conexión de la pipa está alejada del cuerpo de agua disponible
• Llenado de tanques de reserva en instalaciones PEMEX — operaciones de transferencia de agua de proceso o agua para combate de incendios desde fuentes externas
• Pipas contraincendio con cisterna de boca profunda — evita el acople intermedio que puede soltarse en maniobras de emergencia nocturna

Normas Aplicables

• NFPA 1961 — Standard on Fire Hose: requisitos de fabricación, presión de prueba y marcado para mangueras de succión; aplica a tramos de 6 m de la misma forma que a los de 3 m
• NFPA 1901 — Standard for Automotive Fire Apparatus: define los requisitos de la conexión de aspiración en autobombas y pipas, incluyendo longitud mínima del conjunto de mangueras de succión
• NFPA 1962 — Standard for the Care, Use, Inspection, Service Testing, and Replacement of Fire Hose, Couplings, Nozzles, and Fire Hose Appliances: procedimientos de inspección y prueba de vacío anual para mangueras de succión en servicio
• NOM-002-STPS-2010 — Condiciones de seguridad para prevención y protección contra incendios en los centros de trabajo: aplica al equipo de extinción en instalaciones industriales, incluyendo la manguera de aspiración de bombas portátiles y estacionarias
• NFPA 1963 — Standard for Fire Hose Connections: tolerancias y materiales de los acoples Storz 100 mm utilizados en ambos extremos de la manguera
• NFPA 20 — Standard for the Installation of Stationary Pumps for Fire Protection: especifica el diseño de la tubería de aspiración para bombas estacionarias, incluyendo la longitud de la manguera de succión desde la cisterna

Gama de México distribuye la manguera SUC-400-6 para proyectos de instalación fija y operaciones de emergencia en todo el país. Nuestro equipo asesora en la selección entre tramos de 3 m modulares y tramos de 6 m de una pieza, en función del diseño de la cisterna, la posición de la bomba y los requerimientos normativos del proyecto. Solicite cotización con especificación técnica incluida.
