SUC-600-3

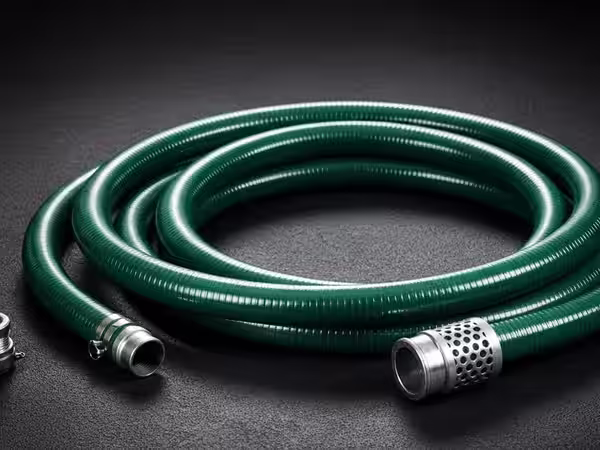

La manguera de succión SUC-600-3 de 6 pulgadas de diámetro interior (150 mm) y 3 metros de longitud está construida para bombas industriales de alta capacidad que demandan caudales de 1,000 a 1,500 GPM aspirados directamente desde cisterna, lago o presa, bajo presión negativa de hasta -0.8 bar de vacío. Su refuerzo helicoidal galvanizado de mayor calibre resiste las fuerzas radiales elevadas que genera el gran diferencial de presión en diámetros amplios, evitando el colapso de la pared incluso en operaciones continuas de larga duración. Es la manguera de succión estándar para bombas estacionarias clase I y II conforme a NFPA 20 en instalaciones como refinerías, terminales de almacenamiento, plantas petroquímicas y grandes complejos industriales.

Especificaciones Técnicas

Característica	Especificación
Marca	Nacional (Fabricación Mexicana)
Modelo	SUC-600-3
Diámetro interior	6” (150 mm)
Longitud	3 metros (10 pies)
Presión máx. de trabajo (positiva)	3.5 bar (50 PSI) temporal
Vacío máximo	-0.8 bar (-12 PSI)
Construcción	Espiral helicoidal de alambre galvanizado reforzado de mayor calibre
Capa exterior	Caucho sintético EPDM resistente a UV y ozono
Forro interior	EPDM liso, apto para agua potable
Acoples	Storz 150 mm aluminio anodizado industrial (incluidos)
Temperatura de trabajo	-20 °C a +70 °C
Peso por tramo	15 kg
Caudal máximo	Hasta 1,500 GPM

Por Qué Manguera Rígida para Succión

A 6 pulgadas de diámetro, la superficie interna de la manguera es casi cuatro veces mayor que en una de 4”, lo que significa que la fuerza de colapso ejercida por el vacío sobre la pared también es proporcionalmente mayor. Una manguera de caucho sin refuerzo metálico se aplastaría de forma inmediata en estas condiciones. El alambre galvanizado helicoidal de calibre reforzado de la SUC-600-3 convierte la estructura flexible del tubo en un ducto rígidamente soportado, capaz de mantener su geometría circular bajo la combinación de presión negativa interna y carga de aplastamiento externa del agua circundante.

Para dimensionar correctamente: a 1,000 GPM en 6” la velocidad media es de aproximadamente 2.3 m/s, lo que resulta en pérdidas de fricción muy bajas y un nivel de vacío de aspiración considerablemente inferior al límite de -0.8 bar. Intentar mover ese mismo caudal en una manguera de 4” elevaría la velocidad a más de 5 m/s, lo que generaría pérdidas de carga cuatro veces mayores y posible cavitación severa en la bomba.

Aplicaciones

• Bombas estacionarias de gran capacidad en refinerías y petroquímicas — succión desde cisterna de reserva de agua contra incendio según NFPA 20
• Terminales de almacenamiento PEMEX — abastecimiento de agua para sistemas de diluvio y enfriamiento de tanques de hidrocarburos
• Pipas contraincendio de alto rendimiento — llenado desde fuentes naturales o hidrantes de gran caudal para operaciones prolongadas
• Plantas de generación eléctrica — alimentación de bombas de agua de enfriamiento de emergencia o agua contra incendio en sala de máquinas
• Complejos portuarios e instalaciones marítimas — succión desde el mar, lago o río para protección de muelles, bodegas y buques en maniobra
• Sistemas de abastecimiento masivo en emergencias — llenado de grandes tanques de reserva o estabilización de presas ante incendios forestales de gran escala

Normas Aplicables

• NFPA 1961 — Standard on Fire Hose: fabricación, prueba hidrostática y de vacío, y marcado requerido para mangueras de succión de diámetros grandes, incluyendo 6”
• NFPA 1901 — Standard for Automotive Fire Apparatus: requisitos de la conexión de aspiración en pipas de alto caudal; el diámetro 6” aplica a autobombas clase A de máxima capacidad
• NFPA 1962 — Standard for the Care, Use, Inspection, Service Testing, and Replacement of Fire Hose, Couplings, Nozzles, and Fire Hose Appliances: periodicidad y método de prueba de vacío y presión para mangueras de succión de gran diámetro
• NOM-002-STPS-2010 — Condiciones de seguridad para prevención y protección contra incendios en los centros de trabajo: aplica a los sistemas de protección en instalaciones industriales de alto riesgo que utilizan bombas de alta capacidad
• NFPA 1963 — Standard for Fire Hose Connections: dimensiones, tolerancias y materiales de los acoples Storz 150 mm requeridos en ambos extremos de la manguera
• NFPA 20 — Standard for the Installation of Stationary Pumps for Fire Protection: define los criterios de diseño de la tubería y manguera de aspiración para bombas estacionarias de alta capacidad, incluidas las conexiones desde cisterna o fuente abierta

Gama de México es distribuidor de mangueras de succión de gran diámetro para la industria pesada y la protección contra incendios de alta demanda en México. Nuestro equipo técnico proporciona soporte de ingeniería para la selección del conjunto de aspiración completo —manguera, colador, acoples y soporte— alineado con los requerimientos de NFPA 20 y las normas de cada instalación. Contáctenos para disponibilidad inmediata y cotización con ficha técnica.
