CC-BM-001

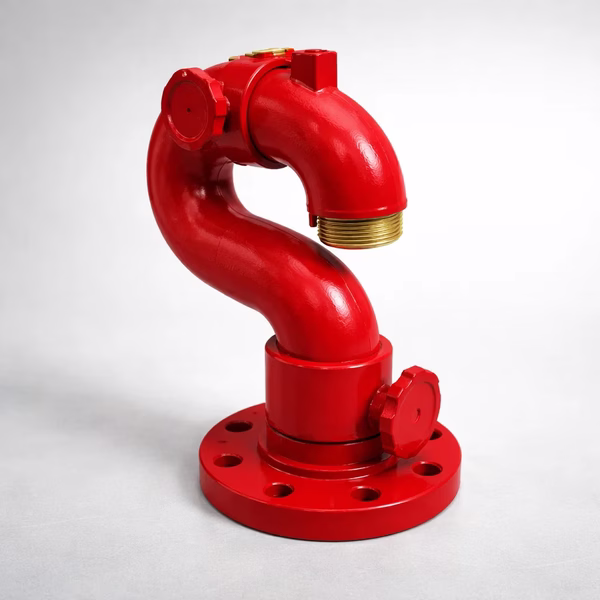

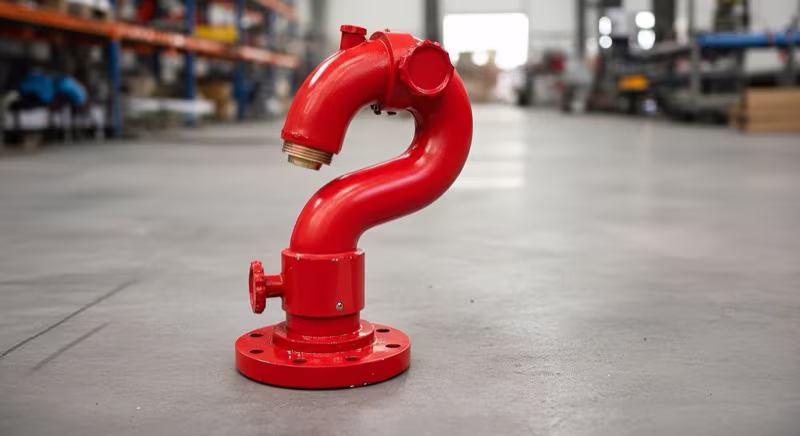

El Monitor Cuello de Cisne Bronce Marino ARMECO CC-BM-001 entrega entre 250 y 1,000 GPM con cuerpo fabricado en bronce fundido ASTM B584 libre de porosidades, la aleación de referencia para ambientes donde la corrosión marina y los vapores químicos degradan rápidamente los monitores de acero o hierro. El diseño en cuello de cisne — con su curvatura fija y geometría interna de radio amplio — elimina turbulencia interna, mantiene la presión dinámica hasta la boquilla y entrega un chorro compacto y de largo alcance sin las pérdidas de carga asociadas a codos abruptos. Para instalaciones costeras, offshore y plantas en zonas de alta humedad salina, esta combinación de material y diseño garantiza operación confiable durante más de 25 años de servicio.

Especificaciones Técnicas

Característica	Especificación
Modelo	ARMECO CC-BM-001
Material del cuerpo	Bronce fundido ASTM B584, libre de porosidades
Rango de flujo	250 – 1,000 GPM
Presión de trabajo	150 PSI (operación continua)
Presión máxima de prueba	300 PSI (hidrostática, sin deformación permanente)
Entrada	Brida 4” ANSI 150# cara realzada (Raised Face)
Salida	2½” macho rosca NST
Giro vertical	120° accionado por palanca de bloqueo
Giro horizontal	360° con freno manual de acero inoxidable
Acabado exterior	Esmalte epóxico marino rojo bermellón
Peso aproximado	18 kg
Vida útil estimada	+25 años en servicio marino

Ventajas del Diseño Cuello de Cisne

La curvatura característica del cuello de cisne no es únicamente estética: responde a ventajas ergonómicas e hidráulicas concretas que lo distinguen de monitores de cuerpo recto o articulados.

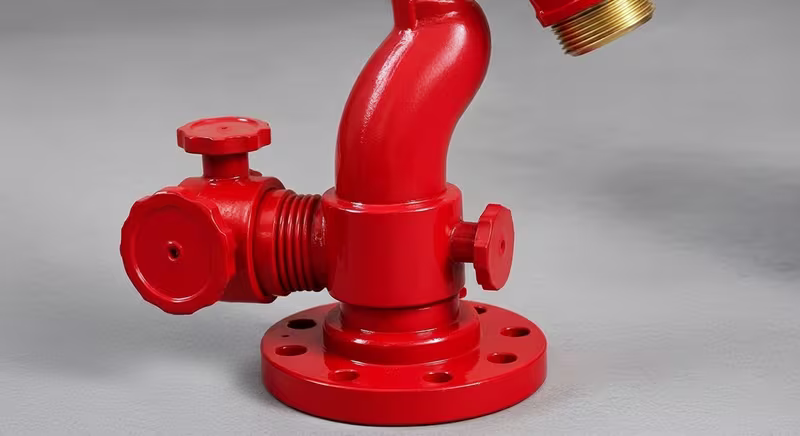

Ángulo fijo sin pivote a fallar. A diferencia de los monitores con articulación de cuello, el cuello de cisne lleva la curva fundida como parte integral del cuerpo. No existe rodamiento ni sello rotativo en ese punto, lo que elimina la principal fuente de fugas y mantenimiento en monitores articulados. El único movimiento controlado ocurre en la base horizontal y en la palanca vertical, ambos puntos fácilmente accesibles para inspección.

Hidráulica optimizada. El radio de curvatura generoso del cuello reduce la pérdida de carga por cambio de dirección del flujo. El agua llega a la boquilla con mayor energía cinética, lo que se traduce en mayor alcance efectivo para una misma presión de suministro. En operaciones de enfriamiento y control de incendio donde cada metro de alcance cuenta, esta ventaja es operativamente relevante.

Mantenimiento simplificado. Con menos piezas móviles que un monitor articulado, el CC-BM-001 requiere únicamente lubricación periódica del freno horizontal y verificación de la palanca vertical. No hay rodamientos de cuello que reemplazar ni sellos internos que dependan de geometrías complejas. El tiempo promedio de mantenimiento preventivo anual es inferior a una hora.

Resistencia a la corrosión galvánica. El bronce ASTM B584 no sufre corrosión electrolítica al estar en contacto con otras aleaciones metálicas presentes en las bridas y tuberías de la instalación, un problema frecuente en monitores de aluminio o acero al carbono en entornos marinos.

Aplicaciones

• Plataformas offshore y embarcaciones de servicio — resistencia permanente a la brisa salina y ciclos de humedad extremos
• Terminales marítimas y muelles de carga — protección de operaciones de carga y descarga de hidrocarburos en entorno costero
• Plantas desalinizadoras y tratamiento de agua — exposición continua a agua salada y productos químicos de proceso
• Refinerías costeras — combinación de vapores de hidrocarburos y aerosol marino que degrada materiales convencionales
• Instalaciones químicas con vapores corrosivos — compatibilidad del bronce con cloro, ácidos diluidos y atmósferas de sulfuro de hidrógeno
• Parques de tanques en zonas tropicales — alta humedad relativa y temperatura que aceleran la corrosión de materiales ferrosos

Normas Aplicables

Norma	Alcance
NFPA 15	Water Spray Fixed Systems for Fire Protection — diseño e instalación del sistema
NFPA 11	Low-, Medium-, and High-Expansion Foam — aplicaciones con espuma en terminales y parques de tanques
API 2030	Application of Fixed Water Spray Systems for Fire Protection in the Petroleum Industry — enfriamiento de tanques y equipos en instalaciones de hidrocarburos
NOM-002-STPS-2010	Condiciones de seguridad para prevención y protección contra incendios en centros de trabajo
ASTM B584	Especificación de composición para bronces de fundición — referencia del material del cuerpo

---

Gama de México es distribuidor autorizado de monitores contra incendio ARMECO para la industria marina, offshore y petroquímica en México. Nuestro equipo técnico ofrece asesoría en selección de material, configuración hidráulica y cumplimiento normativo para proyectos en ambientes corrosivos. Solicite cotización formal o visita técnica a través de nuestros canales de atención.
