CC-MP-001

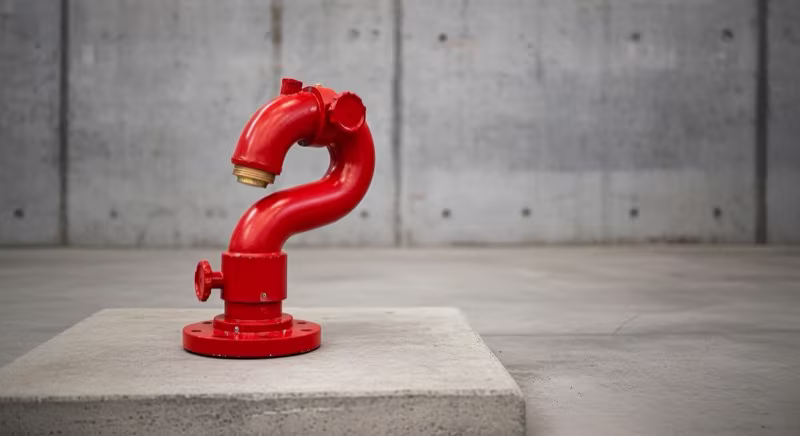

El Monitor Cuello de Cisne Multipropósito ARMECO CC-MP-001 opera entre 250 y 1,000 GPM y está diseñado para instalaciones que deben responder ante diferentes tipos de incendio con un solo equipo fijo: su salida de 2½” NST acepta boquillas intercambiables y eductores de espuma proporcional, permitiendo configuración rápida para descarga de agua, espuma AFFF 3%/6%, FFFP o AR-AFFF según el escenario de emergencia. El diseño en cuello de cisne aporta la capacidad de orientar el chorro hacia abajo para proteger equipos elevados y tanques, sin articulaciones de cuello que puedan fallar o filtrar bajo la presión de operación.

Especificaciones Técnicas

Característica	Especificación
Modelo	ARMECO CC-MP-001
Material del cuerpo	Bronce fundido libre de porosidades
Rango de flujo	250 – 1,000 GPM
Presión de trabajo	150 PSI (operación continua)
Presión máxima	300 PSI (prueba hidrostática)
Entrada	Brida 4” ANSI 150# cara realzada
Salida	2½” NST macho (intercambiable)
Giro vertical	120° (incluye ángulos de descarga negativos)
Giro horizontal	360° con freno manual de bloqueo
Compatibilidad de agentes	Agua, AFFF 3%, AFFF 6%, FFFP, AR-AFFF
Acabado exterior	Rojo bermellón anticorrosivo
Compatibilidad con eductores	Eductor en línea NST 2½” estándar

Ventajas del Diseño Cuello de Cisne

El cuello de cisne del CC-MP-001 es el fundamento que hace posible su versatilidad sin comprometer la confiabilidad hidráulica ni la integridad del equipo.

Sin sello rotativo en el cuello expuesto a espuma. Los concentrados de espuma AFFF y FFFP son químicamente activos y pueden degradar sellos elastoméricos a lo largo del tiempo. Dado que el cuello del CC-MP-001 es una curva fundida sin articulación, no existe sello en ese punto que pueda verse afectado por el paso de concentrados de espuma. Los únicos sellos en contacto con el agente son los de la salida NST y la entrada bridada, ambos de fácil inspección y reemplazo.

Flujo sin turbulencia para generar espuma de calidad. La generación de espuma de baja expansión mediante eductor en línea depende de un flujo de agua uniforme y sin perturbaciones antes del punto de inyección del concentrado. El radio amplio de curvatura del cuello de cisne evita la turbulencia que producen los codos abruptos, entregando al eductor un perfil de flujo más laminar que favorece la mezcla correcta y la calidad de la espuma generada.

Reconversión rápida sin interrumpir el suministro permanente. Dado que el cuello y el cuerpo del monitor no requieren mantenimiento periódico, el único procedimiento necesario para cambiar de configuración es la sustitución de la boquilla o el eductor en la salida NST. Este cambio se realiza en menos de 60 segundos con la válvula de suministro cerrada, sin necesidad de drenar el sistema ni desmontar el monitor de su brida de soporte.

Aplicaciones

• Terminales de almacenamiento de hidrocarburos — agua para estructuras y espuma AFFF para derrames en una sola instalación fija
• Plantas de proceso con múltiples riesgos — un monitor con boquillas intercambiables cubre zonas con distintas clases de incendio
• Áreas de carga y descarga de autotanques — espuma para derrames de combustible, agua para enfriamiento de estructuras adyacentes
• Parques de tanques de techo flotante — espuma FFFP para incendio de anillo y agua para enfriamiento de la pared del tanque
• Subestaciones eléctricas industriales — niebla de agua mediante boquilla regulable sin necesidad de cambiar el monitor
• Brigadas industriales contra incendio — equipo versátil que reduce el número de monitores fijos necesarios por área de riesgo

Normas Aplicables

Norma	Alcance
NFPA 15	Water Spray Fixed Systems for Fire Protection — diseño del sistema de agua pulverizada y enfriamiento
NFPA 11	Low-, Medium-, and High-Expansion Foam — aplicaciones con espuma de baja expansión AFFF y FFFP
API 2030	Application of Fixed Water Spray Systems for Fire Protection in the Petroleum Industry — criterios de densidad de aplicación y caudal en tanques y equipos de proceso
NRF-005-PEMEX	Protección contra incendio en instalaciones petroleras mexicanas — referencia para proyectos PEMEX con sistemas de agua y espuma
UL Listed	Aplicable a boquillas intercambiables certificadas UL utilizadas con el monitor
NOM-002-STPS-2010	Condiciones de seguridad para prevención y protección contra incendios en centros de trabajo

Agentes Compatibles y Configuraciones de Boquilla

Agente	Concentración	Tipo de boquilla	Aplicación principal
Agua pura	—	Chorro sólido o niebla ajustable	Enfriamiento, incendios Clase A
Espuma AFFF	3% o 6%	Boquilla aire-aspirante + eductor en línea	Incendios de hidrocarburos Clase B
Espuma FFFP	3%	Boquilla formadora de película + eductor	Derrames de combustible en tanques
AR-AFFF	3% o 6%	Boquilla aire-aspirante + eductor	Solventes polares, alcoholes
Agua + aditivo humectante	Variable	Boquilla estándar	Incendios profundos Clase A

---

Gama de México asesora en la selección de la configuración óptima de boquillas y eductores para cada escenario de riesgo. Ofrecemos análisis de riesgos, recomendación de agentes extintores y cotización del sistema completo incluyendo concentrados de espuma compatibles. Contáctenos para una evaluación técnica de su instalación.
