CC-SEG-001

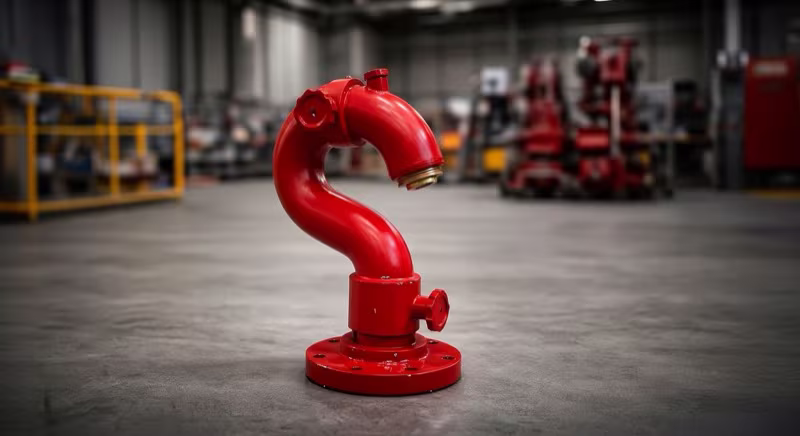

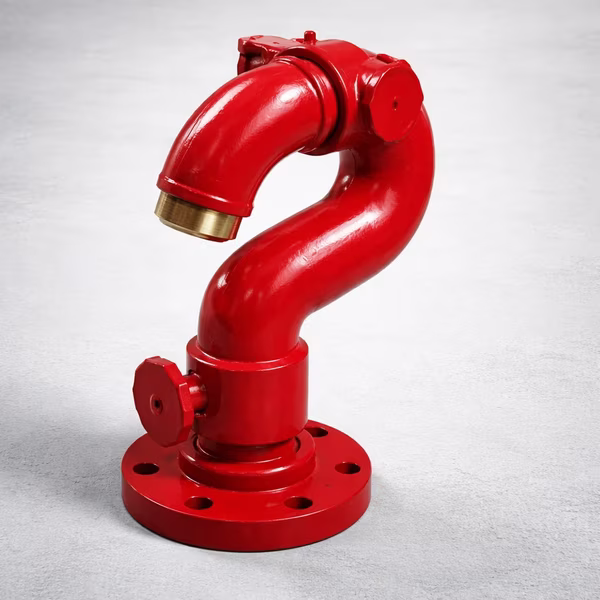

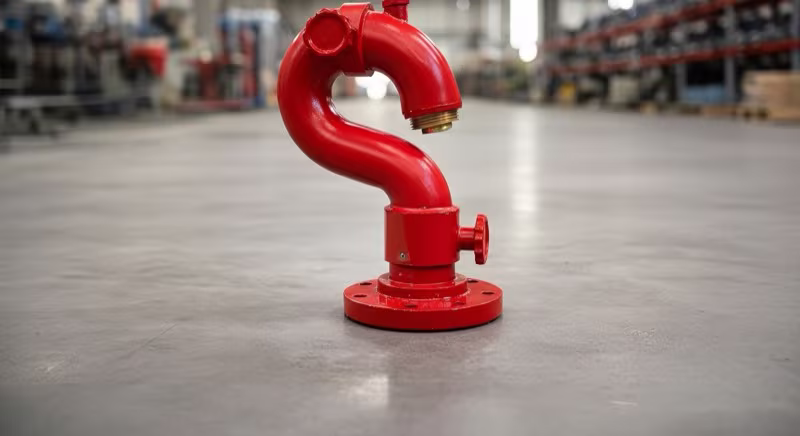

El Monitor Cuello de Cisne con Freno de Seguridad ARMECO CC-SEG-001 opera entre 250 y 1,000 GPM con un sistema de freno manual de acción positiva que bloquea el giro horizontal y fija el ángulo vertical, previniendo movimientos accidentales del cabezal durante la descarga y permitiendo que el operador suelte el equipo momentáneamente sin perder la posición apuntada. El diseño en cuello de cisne refuerza este enfoque de seguridad al eliminar la articulación de cuello — un punto de movimiento no controlado presente en otros diseños — reduciendo así la masa que puede desplazarse accidentalmente y simplificando la secuencia de operación que el brigadista debe ejecutar bajo presión durante una emergencia.

Especificaciones Técnicas

Característica	Especificación
Modelo	ARMECO CC-SEG-001
Material del cuerpo	Bronce fundido libre de porosidades
Rango de flujo	250 – 1,000 GPM
Presión de trabajo	150 PSI (operación continua)
Presión máxima	300 PSI (prueba hidrostática)
Entrada	Brida 4” ANSI 150# cara realzada
Salida	2½” NST macho
Giro vertical	120° con retén de seguridad y bloqueo en cualquier ángulo
Giro horizontal	360° con freno de bloqueo positivo antivibración
Fuerza de reacción soportada	Hasta 1,000 GPM sin desplazamiento involuntario
Fuerza de accionamiento horizontal	Menos de 10 kg
Acabado exterior	Rojo bermellón de alta visibilidad

Ventajas del Diseño Cuello de Cisne

El cuello de cisne del CC-SEG-001 contribuye directamente a la seguridad del operador al simplificar la geometría del monitor y reducir el número de puntos de movimiento que deben controlarse durante una emergencia.

Menos grados de libertad, operación más predecible. Un monitor articulado de cuello tiene tres puntos de movimiento independientes: base horizontal, articulación de cuello y salida. El cuello de cisne elimina el punto intermedio. El brigadista opera únicamente dos controles — el freno horizontal y la palanca vertical — reduciendo la carga cognitiva en condiciones de estrés y la posibilidad de pérdida de control por confusión en el accionamiento.

Sin torque de cuello que venza el freno. En monitores articulados, el cuello bajo presión genera un torque que tiende a rotar hacia la posición de menor resistencia hidráulica, fuerza que puede vencer un freno desgastado o mal ajustado. En el cuello de cisne, la curvatura es rígida y no genera torque sobre los puntos de articulación controlada, por lo que el freno horizontal solo debe soportar la fuerza de reacción del chorro — una carga bien definida y constante para la cual está dimensionado.

Inspección de seguridad simple y rápida. La verificación funcional del CC-SEG-001 se reduce a dos comprobaciones: que el freno horizontal bloquea positivamente sin aflojar bajo vibración, y que el retén vertical mantiene la posición en todo el rango de 120°. Ambas pruebas se realizan sin herramienta y en menos de cinco minutos, facilitando las inspecciones de brigada previas a cada simulacro y el mantenimiento preventivo periódico.

Aplicaciones

• Brigadas industriales contra incendio — equipos operados por personal con entrenamiento variable que requiere seguridad intrínseca en el diseño del equipo
• Plantas petroquímicas y refinerías — áreas de alto riesgo donde la pérdida de control del monitor puede exponer al operador a la reacción del chorro
• Terminales de almacenamiento de hidrocarburos — operaciones de emergencia nocturna o con visibilidad reducida donde la posición fija del monitor es crítica
• Instalaciones con personal de brigada voluntaria — operadores con menor frecuencia de entrenamiento que se benefician de un equipo que mantiene la posición sin esfuerzo continuo
• Proyectos sujetos a auditoría NOM-002-STPS — cumplimiento documentable de requisitos de seguridad laboral para equipos de extinción operados manualmente
• Sistemas de protección en zonas de acceso restringido — el bloqueo positivo permite posicionar el monitor de antemano y activar el flujo sin presencia continua del operador

Normas Aplicables

Norma	Alcance
NFPA 15	Water Spray Fixed Systems for Fire Protection — diseño del sistema donde se integra el monitor
NFPA 11	Low-, Medium-, and High-Expansion Foam — sistemas complementarios de espuma compatibles con el monitor
API 2030	Application of Fixed Water Spray Systems for Fire Protection in the Petroleum Industry — criterios de operación en instalaciones de hidrocarburos
NOM-002-STPS-2010	Condiciones de seguridad para prevención y protección contra incendios en centros de trabajo — norma de cumplimiento obligatorio en México
NFPA 600	Standard on Industrial Fire Brigades — requisitos de equipamiento para brigadas industriales

Sistemas de Seguridad Integrados

Freno horizontal de bloqueo positivo. Mecanismo de tornillo que fija el giro de 360° sin aflojarse por vibración ni por la fuerza de reacción del agua. La liberación requiere acción intencional del operador; el indicador visual distingue claramente las posiciones bloqueada y liberada.

Retén vertical con bloqueo en cualquier ángulo. El sistema de palanca con trinquete bloquea automáticamente en cualquier posición dentro del rango de 120°, impidiendo la caída del cabezal por gravedad o por el par generado por el chorro. El ajuste de ángulo se realiza con una sola mano, manteniendo la otra libre para apoyo o señalización.

Agarre ergonómico con operación con guantes. Las superficies de contacto de la palanca vertical y el freno horizontal tienen textura antideslizante compatible con guantes de protección térmica y química. La fuerza de accionamiento necesaria para girar horizontalmente es inferior a 10 kg, reduciendo la fatiga en operaciones prolongadas.

---

Gama de México prioriza la seguridad del personal de brigada en cada equipo que distribuye. Ofrecemos capacitación en operación segura del CC-SEG-001, incluyendo técnicas de posicionamiento, manejo de la fuerza de reacción y procedimientos de emergencia. Consulte nuestro programa de capacitación para brigadas industriales.
