F-2880-6

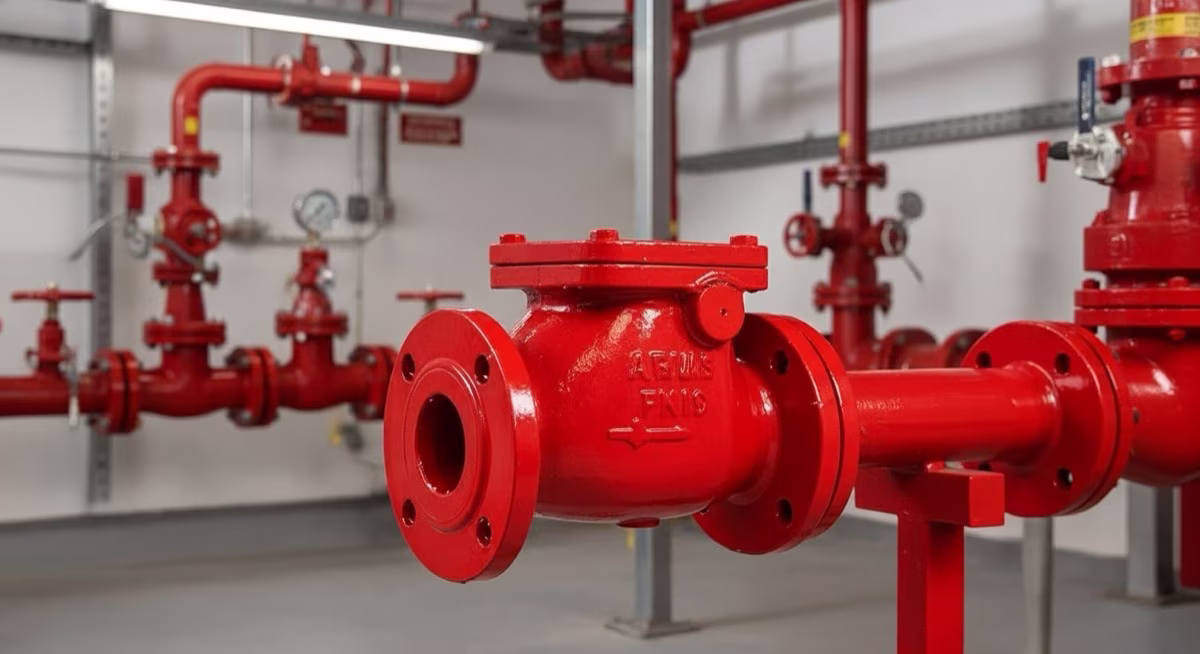

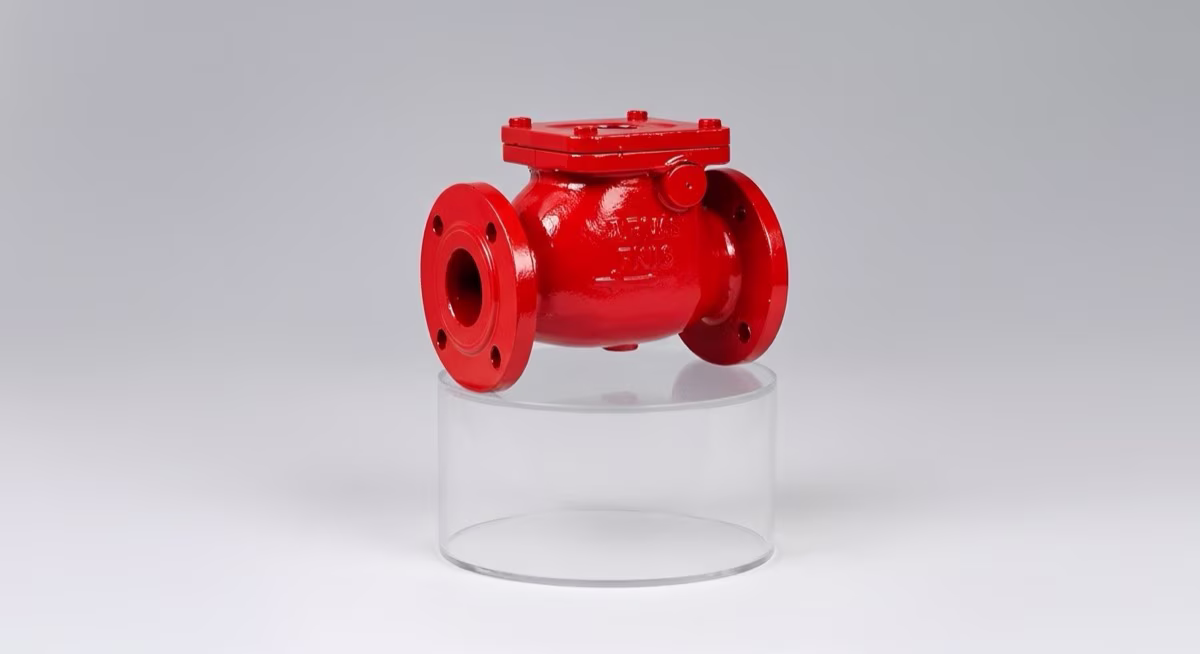

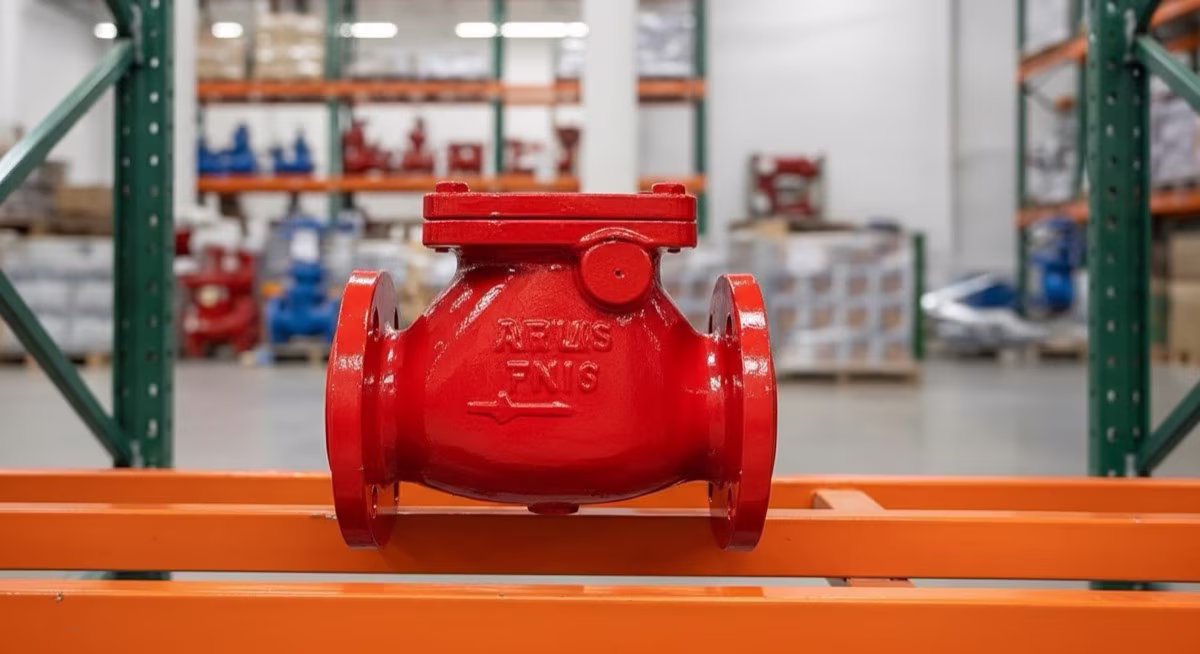

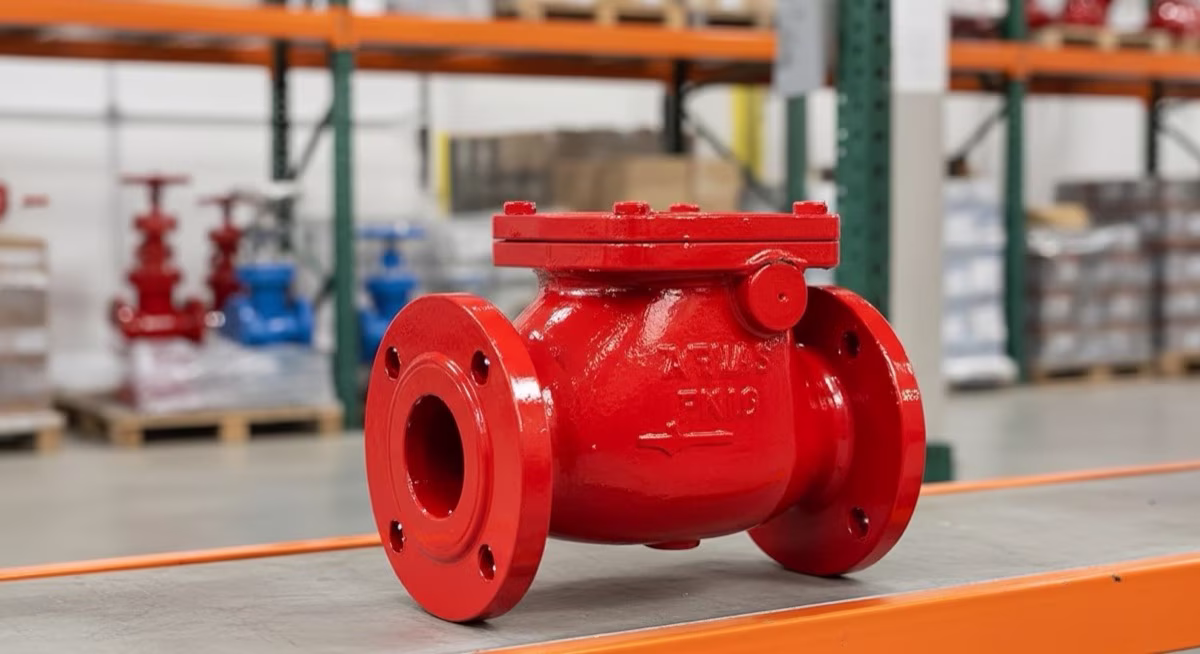

La válvula check F-2880-6 de Mueller en diámetro 6” con conexión bridada ANSI B16.1 Clase 125 representa el estándar de la industria para prevención de reflujo en líneas principales de sistemas contra incendios de mediana y gran escala, construida en cuerpo de hierro dúctil ASTM A536 con clapper articulado de hierro dúctil más sello EPDM y eje de acero inoxidable 316. Sus puertos de manómetro en ambos lados del cuerpo y la tapa removible permiten lecturas de presión diferencial y acceso para inspección sin sacar la válvula de servicio. Certificada UL 312 y FM Approved, opera a 175 PSI de trabajo con prueba hidrostática a 350 PSI, cumpliendo los requisitos de NFPA 13 y NFPA 20 para válvulas de retención listadas en aplicaciones de bombeo y distribución.

Especificaciones Técnicas

Característica	Especificación
Marca	Mueller
Modelo	F-2880-6
Diámetro	6” (150 mm)
Tipo	Swing check (columpio) bridada
Presión de Trabajo	175 PSI (12 bar)
Presión de Prueba	350 PSI (24 bar)
Conexión	Bridada ANSI B16.1 Clase 125
Cuerpo	Hierro dúctil ASTM A536
Clapper	Hierro dúctil con sello EPDM
Eje	Acero inoxidable 316
Puertos Manómetro	1/4” NPT aguas arriba y aguas abajo
Tapa Superior	Removible para inspección in situ
Orientación	Horizontal o vertical (flujo ascendente)
Peso	42 kg

Mecánica del Disco Oscilante

El diseño swing check de la válvula F-2880-6 emplea un clapper de hierro dúctil articulado en un eje horizontal de acero inoxidable 316 posicionado en la zona superior del cuerpo. Cuando el flujo circula en dirección correcta, la presión diferencial creada aguas arriba del clapper lo empuja hacia la tapa, abriéndolo completamente y despejando la sección interna de la válvula para un paso de flujo sin turbulencias significativas. Esta apertura completa minimiza la pérdida de presión en línea, aspecto crítico para sistemas de alta demanda donde cada PSI cuenta para alcanzar la presión residual requerida en los rociadores más alejados.

Al detener la bomba o al producirse cualquier intento de reflujo, el peso del clapper combinado con la presión hidrostática aguas abajo provoca el cierre inmediato del disco contra el asiento de goma EPDM, generando un sello hermético que impide el retorno de agua hacia la bomba. Conforme a NFPA 20 Sección 4.17, toda bomba contra incendio debe contar con una válvula de retención listada en su línea de descarga; la F-2880-6 satisface este requisito para bombas de caudal medio-alto. La presión de craqueo en este diámetro es suficientemente baja para que la válvula no represente una restricción al arranque de la bomba, y la inercia controlada del clapper de hierro dúctil amortigua el cierre para reducir el golpe de ariete en sistemas de tuberías largas.

Aplicaciones

• Descarga de bombas eléctricas y diesel contra incendio en estaciones NFPA 20
• Prevención de reflujo hacia cisterna en sistemas de abastecimiento independiente
• Conexiones siamesas FDC (Fire Department Connection) en edificios medianos y altos
• Estaciones de control de válvulas de alarma (alarm check valve stations)
• Líneas de alimentación de sistemas de rociadores de alta densidad
• Alimentación de tanques elevados y torres de agua para reserva contra incendio

Normas Aplicables

• UL 312 — Check Valves for Fire-Protection Service (válvulas de retención para protección contra incendios)
• FM 1120 — Check Valves (válvulas de retención aprobadas por Factory Mutual)
• NFPA 13 Sec. 8.17 — Valves, Waterflow Devices, and Supervisory Devices (válvulas en sistemas de rociadores)
• NFPA 20 Sec. 4.17 — Check Valves on Pump Discharge (válvulas de retención en descarga de bombas contra incendio)
• AWWA C508 — Swing-Check Valves for Waterworks Service (válvulas check para servicio de agua)
• NOM-002-STPS-2010 — Condiciones de seguridad, prevención y protección contra incendios en los centros de trabajo

---

Gama de México es distribuidor autorizado de válvulas Mueller con inventario de tamaños 6” disponible para entrega inmediata. Nuestros especialistas en protección contra incendios le orientan en la selección correcta según caudal de diseño, presión de sistema y requisitos de certificación de aseguradoras. Contáctenos para presupuesto detallado y soporte técnico en campo.
