SM-LP50

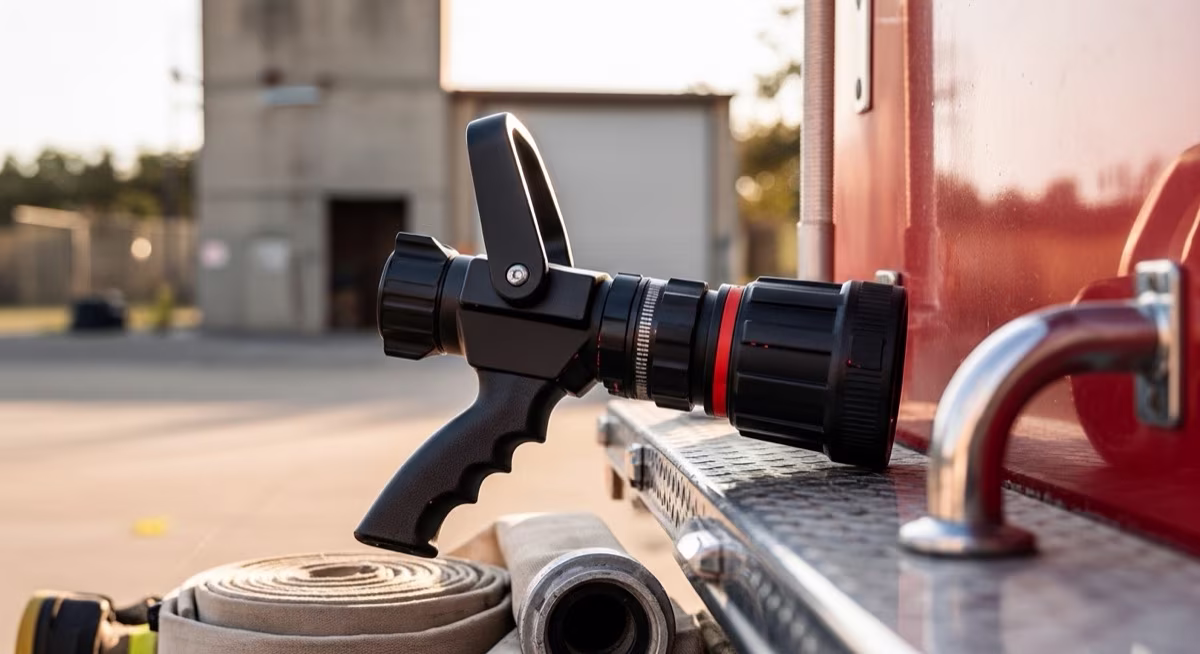

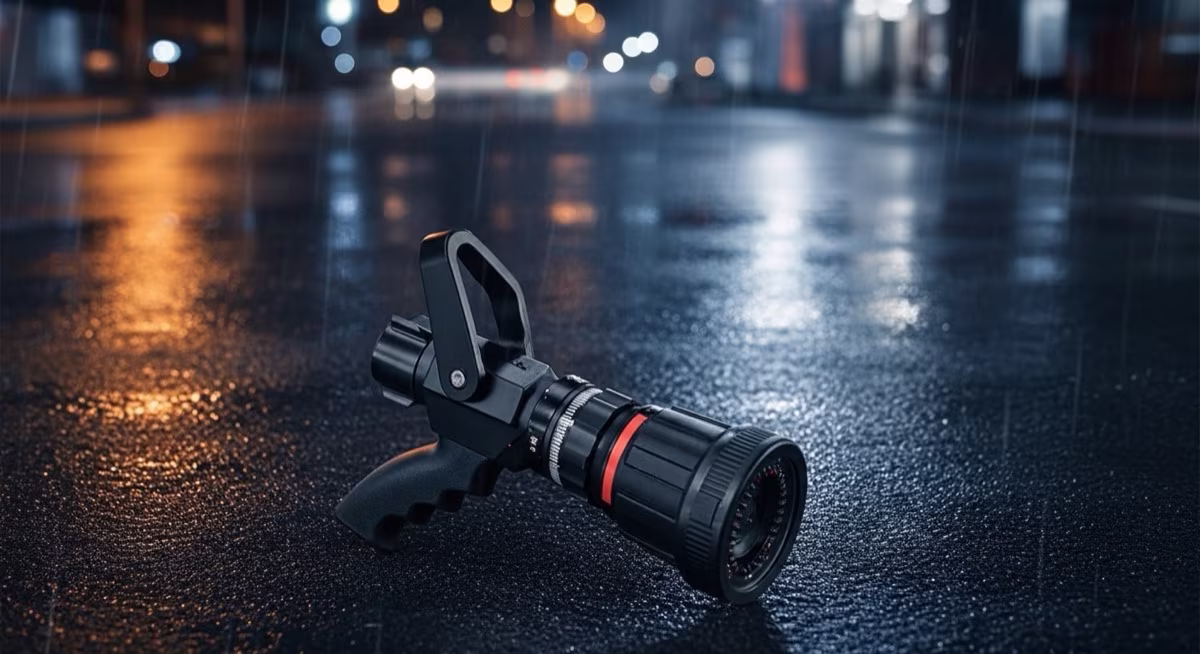

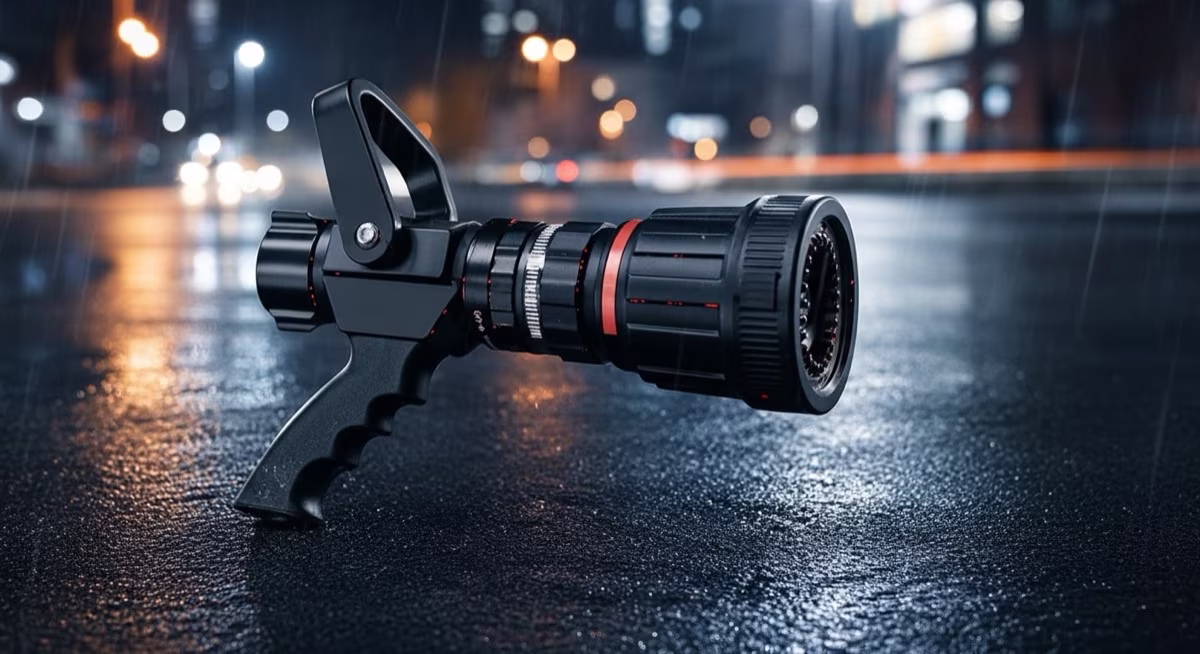

La boquilla Elkhart Brass Select-O-Matic SM-LP50 es una boquilla automática de flujo variable diseñada específicamente para operar a presión constante de 50 PSI (3.5 BAR), certificada bajo NFPA 1964 para garantizar rendimiento y seguridad verificados. Al reducir la presión de operación a la mitad respecto a las boquillas estándar de 100 PSI, la SM-LP50 disminuye la fuerza de reacción hasta en un 50%, permitiendo al bombero mantener el control de la línea con menor esfuerzo físico en ataques interiores, pasillos estrechos y espacios confinados donde la maniobrabilidad es determinante para la seguridad del equipo.

Especificaciones Técnicas

Característica	Especificación
Marca	Elkhart Brass
Modelo	SM-LP50 (Select-O-Matic Low Pressure)
Rango de Flujo	60 – 125 GPM (230 – 475 LPM)
Presión de Operación	50 PSI (3.5 BAR) constante
Conexión de Entrada	1.5” NST hembra con giro libre permanente
Material del Cuerpo	Aluminio forjado Elk-O-Lite
Mecanismo de Ajuste	Resorte externo patentado fuera de la vía de agua
Patrones de Descarga	Chorro directo a niebla amplia 90°
Reducción de Reacción	Aprox. 50% menor vs. boquillas de 100 PSI
Construcción	XD (Xtreme Duty)
Peso	1.7 kg (3.7 lbs)
Longitud Total	260 mm (10.2”)

Características Principales

• Presión de operación a 50 PSI que reduce la fuerza de reacción a aproximadamente 15 kg con 100 GPM, frente a los 30 kg que genera una boquilla convencional a igual caudal
• Resorte de ajuste automático externo ubicado completamente fuera de la vía de agua, eliminando la corrosión o deformación por sedimentos y prolongando la vida útil del mecanismo
• Auto-ajuste de presión continuo que mantiene los 50 PSI constantes ante variaciones de suministro en el intervalo completo de 60 a 125 GPM, sin intervención manual
• Construcción XD (Xtreme Duty) con aluminio forjado Elk-O-Lite para resistencia a impactos, caídas y condiciones de servicio severo
• Giro libre permanente en la conexión 1.5” NST para evitar torsión de manguera durante el avance del equipo
• Menor daño por impacto de agua en estructuras, materiales y víctimas atrapadas, al operar a presión reducida
• Patrones desde chorro sólido hasta niebla 90° con ajuste suave y continuo para adaptar la descarga al tipo de incendio
• Menor generación de vapor en espacios interiores cerrados, mejorando la visibilidad y reduciendo el riesgo de quemaduras por vapor para el equipo de ataque

Aplicaciones

• Ataque interior ofensivo en incendios residenciales y comerciales
• Operaciones en pasillos, escaleras, sótanos y espacios confinados
• Equipos de bomberos con personal reducido o en situación de fatiga avanzada
• Rescate de víctimas en entornos con riesgo de daño por impacto de agua
• Combate de incendios en edificios de valor patrimonial o con contenidos delicados
• Operaciones nocturnas o de baja visibilidad donde el control preciso de la línea es crítico
• Entrenamiento de nuevos bomberos para desarrollar técnica antes de pasar a boquillas de 100 PSI
• Brigadas industriales en instalaciones con presiones de red inferiores a 80 PSI

Normas Aplicables

• NFPA 1964 — Standard for Spray Nozzles (certificación directa del producto)
• UL 401 — Standard for Hose Nozzles for Fire-Fighting Service
• NFPA 1 — Fire Code (requisitos operativos de boquillas en servicio estructural)
• NFPA 1710 — Standard for the Organization and Deployment of Fire Suppression Operations (referencia de flujos mínimos en ataque interior)
• NFPA 1901 — Standard for Automotive Fire Apparatus (compatibilidad con sistemas de descarga embarcados)
• NOM-002-STPS-2010 — Condiciones de seguridad contra incendios en centros de trabajo
• NOM-003-SEGOB-2011 — Señales y avisos para protección civil (referencia de capacitación y dotación de equipos)

Productos Relacionados

• Boquilla Turbojet 1720 Flujo Constante 30-125 GPM — alternativa de flujo constante para operaciones donde la presión del sistema es estable y predecible
• Boquilla Tipo Pistola Phantom XD 15-250 GPM — boquilla Elkhart Brass XD de 100 PSI con rango extendido para cuando se requiere mayor alcance
• Boquilla TFT Handline H-VPG-IF Automática 95-300 GPM — boquilla automática TFT de 100 PSI para mayor caudal en operaciones de alto riesgo
• Manguera Blindex 1.5” × 15m — manguera de ataque 1.5” NST ligera para líneas de ataque interior donde el peso total es crítico

Preguntas Frecuentes

¿En qué situaciones específicas se justifica especificar la SM-LP50 de 50 PSI frente a una boquilla estándar de 100 PSI? La SM-LP50 se justifica en tres escenarios principales: (1) operaciones de ataque interior ofensivo en habitaciones pequeñas y pasillos estrechos donde la reacción de la línea a 100 PSI dificulta el control con una sola persona; (2) brigadas con personal de menor masa corporal o brigadas donde se anticipa fatiga avanzada en operaciones de larga duración; (3) incendios en edificios con contenidos frágiles o víctimas atrapadas donde minimizar la fuerza de impacto del chorro de agua es una consideración táctica. En operaciones exteriores de largo alcance o en incendios con alta carga de combustible donde se requiere máxima penetración, la boquilla de 100 PSI sigue siendo la especificación correcta.

¿La reducción de presión de trabajo a 50 PSI en la SM-LP50 sacrifica el alcance efectivo del chorro en ataque directo? El alcance del chorro sólido es proporcional a la presión de tobera: a 50 PSI el alcance es aproximadamente un 30% menor que a 100 PSI con igual caudal. Sin embargo, en ataques interiores de combate estructural, el alcance efectivo necesario rara vez supera los 10-12 metros —distancia que la SM-LP50 supera con chorro sólido a 100 GPM y 50 PSI. La reducción de alcance es irrelevante en la mayoría de los escenarios de ataque interior donde el bombero opera en habitaciones de dimensiones estándar. Para situaciones que requieran alcance superior a 15 metros en exterior o para protección de exposiciones a distancia, se especifica una boquilla de 100 PSI.

¿Por qué el resorte de ajuste automático del SM-LP50 está ubicado fuera de la vía de agua y qué implicación tiene para el mantenimiento? El posicionamiento externo del resorte elimina el contacto directo del mecanismo de ajuste con el agua que pasa por la boquilla, previniendo la acumulación de cal, sedimentos o productos químicos sobre el resorte y los componentes de ajuste. En boquillas automáticas con resorte interno, la deposición mineral en el resorte puede alterar la fuerza de calibración y desplazar la presión automática de 50 PSI hacia valores más altos o más bajos, comprometiendo la consistencia de la descarga. Con el resorte externo del SM-LP50, la calibración a 50 PSI se mantiene estable durante toda la vida útil sin necesidad de descalcificación del mecanismo, reduciendo las tareas de mantenimiento preventivo a la inspección visual del sello de rotación y la sustitución del empaque EPDM cada 5 años.

¿Es compatible la SM-LP50 con sistemas de espuma AFFF mediante proporcionador en línea a 50 PSI? Sí, con la selección correcta del proporcionador. Los proporcionadores tipo eductor instalados en línea tienen un rango de presión diferencial de operación especificado por el fabricante —generalmente entre 70 y 200 PSI de presión de entrada— que determina la relación de mezcla. Al operar la SM-LP50 a 50 PSI en la tobera, la presión en la entrada del eductor debe ser suficientemente superior a 50 PSI para que el diferencial de presión esté dentro del rango de operación del proporcionador. Se recomienda verificar con el fabricante del proporcionador (Elkhart, Akron, Stang) el mínimo diferencial de presión requerido y confirmar que la presión de suministro del sistema lo proporciona antes de especificar esta combinación para AFFF.

Gama de México es distribuidor autorizado de Elkhart Brass en la República Mexicana, con stock disponible en bodegas de Ciudad de México y Querétaro. Nuestro equipo técnico puede orientar sobre la selección entre boquillas de baja presión y presión estándar según el perfil de riesgo y la infraestructura hídrica de cada instalación.
