205-B-10

El chiflón Elkhart Brass modelo 205-B-10 en conexión de 1” NH es la boquilla de tres pasos diseñada específicamente para gabinetes contra incendios y sistemas de manguera de primer intervención en espacios interiores, con un caudal de 30 a 60 GPM a 100 PSI que equilibra el alcance efectivo con la manejabilidad por un solo operador. Su cuerpo compacto de bronce fundido es compatible con las dimensiones internas estándar de gabinetes tipo B y C conforme a la NOM-002-STPS-2010, permitiendo su almacenamiento en posición de listo sin interferir con el enrollado de la manguera. La operación con una sola mano y el bajo caudal lo hacen ideal para primera respuesta por personal no especializado en edificios comerciales, hospitales e instalaciones industriales.

Especificaciones Técnicas

Característica	Especificación
Marca	Elkhart Brass
Modelo	205-B-10
Conexión de entrada	1” NH (National Hose)
Material del cuerpo	Bronce fundido
Caudal nominal	30–60 GPM
Presión de operación	100 PSI (6.9 bar)
Posiciones de descarga	Cerrado / Neblina (fog) / Chorro directo (jet)
Longitud total	Compacta, optimizada para gabinete
Anillos de sello	Goma de alta resistencia
Acabado	Bronce natural, libre de mantenimiento
Certificaciones	UL 401, NOM-002-STPS-2010
País de fabricación	Estados Unidos

Características Principales

• Dimensiones compactas para gabinete: la longitud reducida del cuerpo permite que el chiflón se almacene conectado a la manguera dentro del gabinete sin deformar el enrollado ni obstruir la tapa, cumpliendo con los requerimientos de disposición de la NOM-002-STPS-2010.
• Operación con una sola mano: el diámetro del anillo de control y la geometría del cuerpo están dimensionados para que cualquier persona, independientemente del tamaño de mano, pueda cambiar de posición y controlar el caudal sin soltar la manguera.
• Caudal de primer intervención de 30–60 GPM: el flujo controlado reduce la reacción de la manguera, permitiendo que un operador sin entrenamiento avanzado mantenga el control del chiflón durante los primeros minutos de una emergencia.

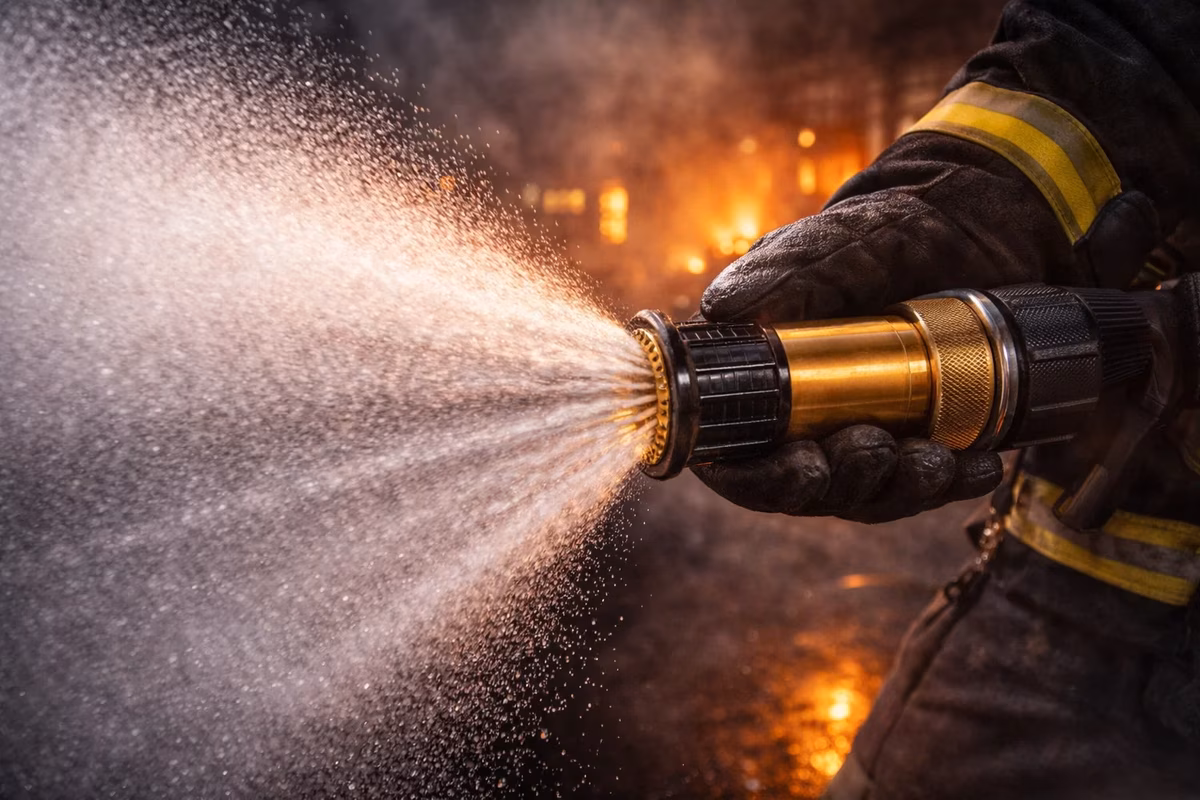

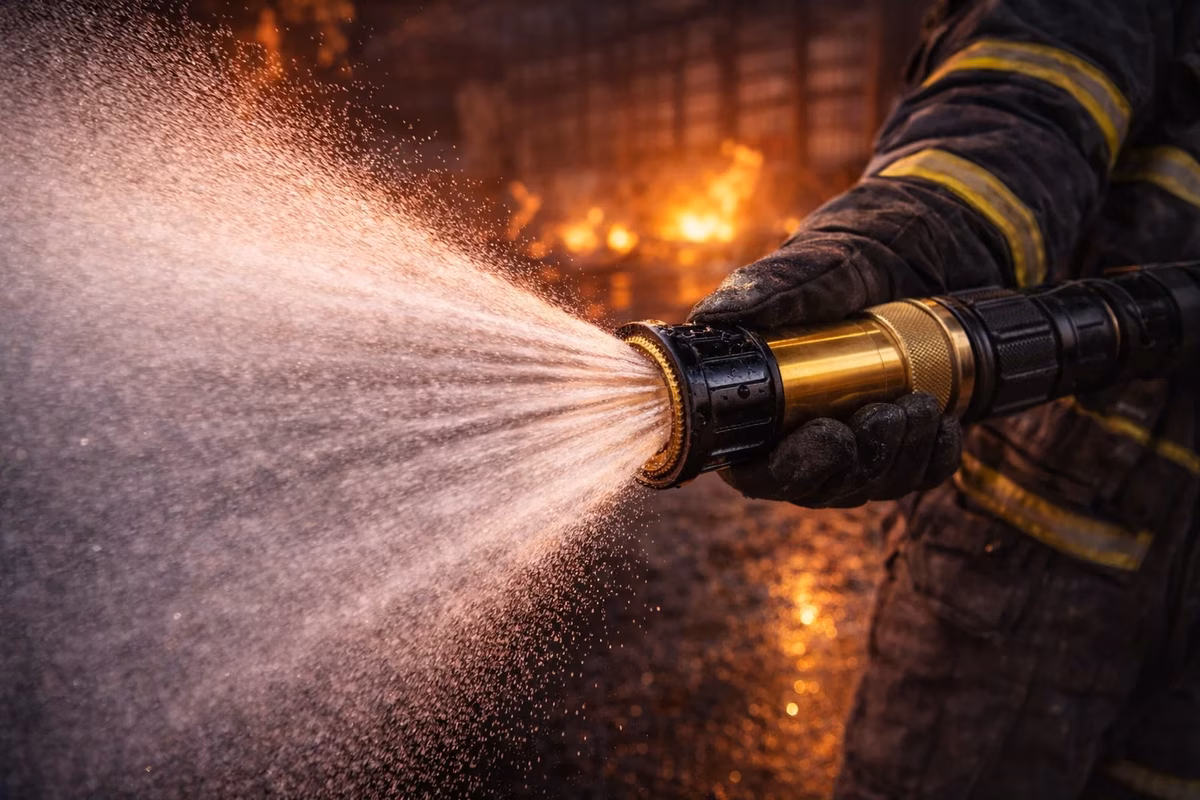

• Neblina de protección personal: el patrón de fog a 1” crea una cortina de agua que absorbe calor radiante y permite que el operador avance hacia el punto de ignición con mayor seguridad.
• Chorro directo para espacios confinados: la columna de agua lineal penetra hasta puntos de ignición en cuartos, closets y ductos donde el ángulo de acceso impide el uso de patrones anchos.
• Bronce fundido libre de mantenimiento: el material resiste la corrosión del agua estancada en tuberías de gabinete que permanecen presurizadas durante meses sin uso, garantizando funcionamiento al primer intento en una emergencia real.
• Mecanismo de cierre positivo: la posición de cerrado sella completamente el flujo sin fugas, permitiendo que el operador reposicione la manguera o se mueva sin desperdiciar agua.
• Compatible con manguera de 1” NH para gabinetes: diseñado para usarse con la manguera de 1” o 1.5” con reducción que se suministra estándar en gabinetes contra incendios de edificios no industriales.

Aplicaciones

• Gabinetes contra incendios en edificios comerciales y corporativos: instalado como boquilla terminal en sistemas de manguera de Clase II donde el operador es personal de seguridad o usuario del inmueble, no un bombero profesional.
• Primera respuesta en hospitales, hoteles y centros educativos: el bajo caudal y la operación simple permiten controlar incendios incipientes en áreas de alto tráfico de personas sin necesitar entrenamiento especializado previo.
• Líneas de manguera en espacios confinados e industriales interiores: túneles, subestaciones eléctricas, cuartos de máquinas y áreas de proceso donde el diámetro disponible de la línea limita el uso de mangueras de mayor calibre.
• Sistemas de manguera en estacionamientos cubiertos: el alcance del chorro directo a 60 GPM es suficiente para controlar fuegos de vehículo en etapas tempranas mientras llegan los cuerpos de bomberos.
• Brigadas internas en manufactura ligera y oficinas industriales: cumple con el caudal mínimo requerido por la NOM-002-STPS-2010 para brigadas de primer intervención en centros de trabajo de riesgo ordinario.
• Capacitación básica de brigadas contra incendios: el manejo seguro y predecible lo convierte en el equipo estándar para prácticas de primer intervención con agua real en simulacros empresariales.

Normas Aplicables

• NFPA 1964 — Standard for Spray Nozzles: los patrones de neblina y chorro directo cumplen con los criterios de caudal y uniformidad de esta norma, verificados a través de la certificación UL 401.
• UL 401 — Standard for Hose Nozzles for Fire-Fighting Service: certifica que el cuerpo de bronce fundido y el mecanismo de tres posiciones soportan las cargas de presión y los ciclos de uso requeridos para chiflones de servicio de extinción.
• NFPA 1963 — Standard for Fire Hose Connections: la rosca 1” NH cumple con las dimensiones normalizadas para garantizar la conexión segura con mangueras de gabinete de fabricación nacional e importada.
• NOM-002-STPS-2010 — Condiciones de seguridad contra incendio en los centros de trabajo: norma mexicana obligatoria que especifica los requisitos de los sistemas de mangueras en gabinetes, incluyendo el tipo de boquilla, el caudal mínimo y la presión en punto más desfavorable.
• NFPA 14 — Standard for the Installation of Standpipe and Hose Systems: aplica en sistemas de Clase II con tomas de 1” o 1.5” NH en edificios de uso comercial o mixto donde este chiflón opera como boquilla terminal.

Productos Relacionados

• Chiflón 205-A Aluminio Ligero 1.5” NH 75-125 GPM — alternativa de mayor caudal para brigadas industriales donde el rango de 30-60 GPM resulta insuficiente
• Chiflón CHF-15 Nacional 1.5” 60-100 GPM NOM-002 — chiflón de fabricación mexicana con mayor caudal para sistemas de primer intervención estándar
• Chiflón Niebla Ajustable 205-BA 1.5” NH 95-125 GPM — versión con mayor caudal y ajuste continuo de patrón para instalaciones más exigentes
• Gabinete de Manguera Empotrado — gabinete contra incendio donde se instala el chiflón 205-B-10 como boquilla terminal del sistema de manguera

Preguntas Frecuentes

¿Por qué especificar un chiflón de 1” NH en lugar de 1.5” NH para gabinetes de primer intervención en edificios comerciales? NFPA 14 y NOM-002-STPS-2010 establecen dos clases de sistemas de manguera según el usuario previsto: los sistemas de Clase II (operados por los ocupantes del edificio, no por bomberos) se diseñan con mangueras de 1” o 1.5” de 1/2 pulgada con caudales de 30-60 GPM que una persona sin entrenamiento especializado puede controlar. La reacción de la línea a 60 GPM con el chiflón de 1” es manejable por cualquier persona, mientras que un chiflón de 1.5” a 100 GPM puede generar una reacción que un ocupante no entrenado no puede controlar, representando un riesgo adicional durante la emergencia. Los bomberos que llegan posteriormente usan sus propias líneas de mayor caudal.

¿El chiflón 205-B-10 de 1” NH es compatible con las mangueras de gabinete semirrígidas que instalan la mayoría de los sistemas en México? Sí. Las mangueras semirrígidas de gabinete se fabrican en diámetros de 1” y 1.5” con extremos NH conforme a NOM-002-STPS-2010. El chiflón 205-B-10 con rosca 1” NH se conecta directamente al extremo libre de la manguera semirrígida de 1” sin adaptador. Para gabinetes con manguera semirrígida de 1.5” que incluyen reducción hacia la boquilla, la reducción de 1.5” a 1” se instala entre la manguera y el chiflón. Gama de México puede asesorar sobre la configuración correcta según el tipo de manguera instalado en el gabinete específico del cliente.

¿Cuántas personas necesita el chiflón 205-B-10 para ser operado de forma segura en una emergencia real? El chiflón 205-B-10 está diseñado para operación con una sola persona. A 60 GPM y 100 PSI en la boquilla, la fuerza de reacción es de aproximadamente 7-8 kg (15-17 lbf), perfectamente manejable con una mano mientras la otra sujeta la manguera. Esta característica es crítica para sistemas de Clase II en edificios donde es probable que el primer respondedor esté solo: un solo ocupante del edificio puede activar el gabinete, desplegar la manguera y operar el chiflón simultáneamente sin necesitar asistencia para controlar la línea.

¿El chiflón 205-B-10 requiere inspección y mantenimiento específicos bajo NFPA 25 además de la verificación anual de NOM-002-STPS-2010? NFPA 25 requiere inspección visual anual del chiflón como parte del sistema de manguera del gabinete, verificando que esté presente, libre de obstrucciones y daño visible, y que el mecanismo de tres posiciones opere correctamente en seco (sin flujo). El flujo operativo se prueba cada cinco años conforme a NFPA 25 para verificar el caudal real bajo presión. La NOM-002-STPS-2010 establece revisión anual del sistema completo. Ambas normas son complementarias: la NOM establece el mínimo obligatorio en México, y NFPA 25 la mejor práctica aceptada por la mayoría de los seguros industriales para documentar el estado del sistema.

Gama de México suministra el chiflón industrial 205-B-10 para proyectos de instalación de gabinetes contra incendios, renovación de sistemas existentes y reposición de equipos en centros de trabajo. Contáctenos para cotizaciones por proyecto y asesoría en cumplimiento normativo.
