205-B-C

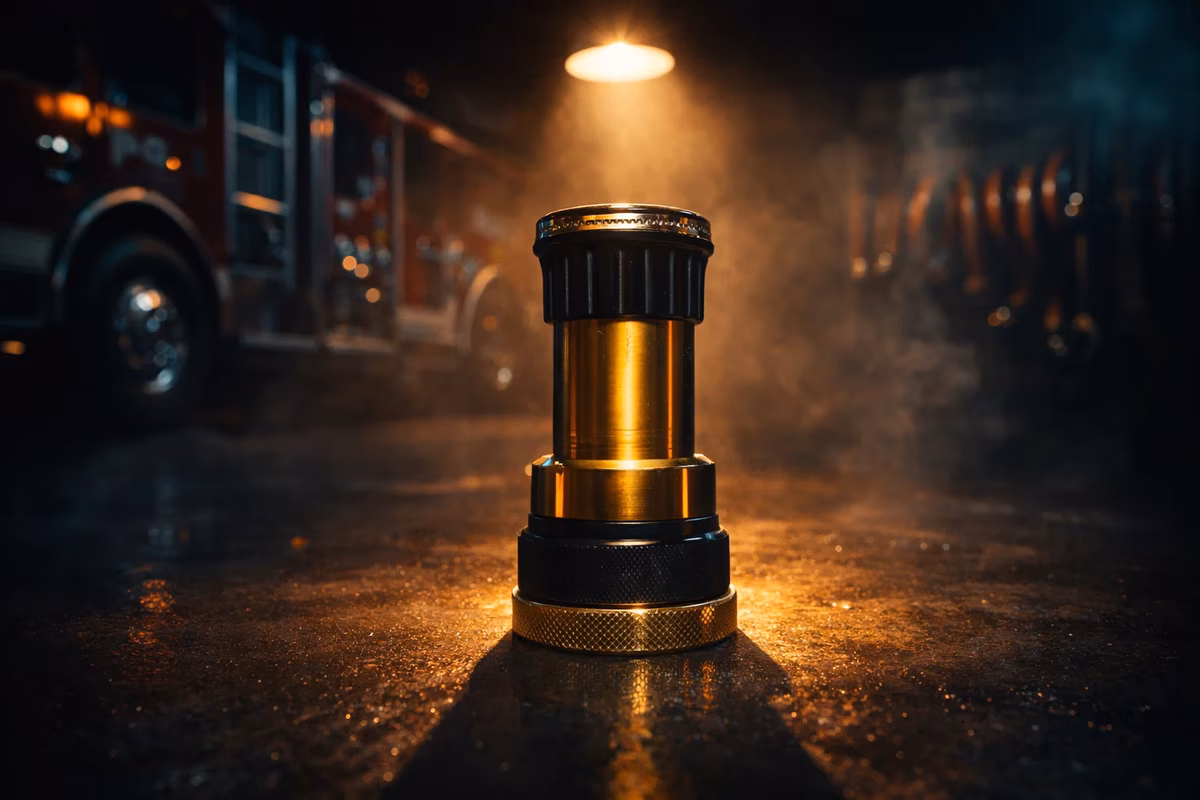

El chiflón Elkhart Brass modelo 205-B-C está diseñado y certificado específicamente para el combate de incendios Clase B que involucran líquidos inflamables, solventes orgánicos y combustibles derivados del petróleo, con un patrón de neblina optimizado para el enfriamiento de vapores y la protección del operador frente a las temperaturas y atmósferas tóxicas características de estos escenarios. Con un caudal de 95 a 125 GPM a 100 PSI, conexión de 1.5” NH y cuerpo de bronce fundido con componentes anticorrosivos, este chiflón obtiene certificación triple de UL 401, FM Approved y NFPA 1964, lo que lo convierte en el equipo de referencia para instalaciones donde las aseguradoras y las autoridades regulatorias exigen el más alto nivel de verificación independiente. Su construcción resistente a hidrocarburos garantiza funcionalidad en ambientes con vapores agresivos que degradarían los sellos de modelos estándar.

Especificaciones Técnicas

Característica	Especificación
Marca	Elkhart Brass
Modelo	205-B-C
Conexión de entrada	1.5” NH (National Hose)
Material del cuerpo	Bronce fundido resistente a químicos
Caudal nominal	95–125 GPM
Presión de operación	100 PSI (6.9 bar)
Clases de fuego	A y B (líquidos inflamables y solventes)
Posiciones de descarga	Cerrado / Neblina optimizada / Chorro directo
Componentes internos	Bronce anticorrosivo
Anillos de sello	Uretano resistente a hidrocarburos
Certificaciones	UL 401, FM Approved, NFPA 1964
País de fabricación	Estados Unidos

Características Principales

• Patrón de neblina optimizado para Clase B: la geometría del difusor interno genera un cono de niebla con gotas de diámetro controlado para maximizar la absorción de calor sin proyectar agua en chorro sobre la superficie del líquido, lo que evitaría la dispersión del combustible inflamado.
• Certificación triple UL 401 / FM Approved / NFPA 1964: la aprobación simultánea de tres organismos de certificación independientes garantiza que este chiflón ha superado los protocolos más exigentes del sector, satisfaciendo los requisitos de aseguradoras industriales de primer nivel.
• Componentes internos anticorrosivos: todos los elementos en contacto con el fluido están fabricados en bronce o aleaciones resistentes a los compuestos orgánicos volátiles y los ácidos que pueden estar presentes en el agua de extinción contaminada con solventes.
• Anillos de sello de uretano resistentes a hidrocarburos: formulados específicamente para mantener su elasticidad y estanqueidad en presencia de gasolina, diésel, acetona, tolueno y otros solventes comunes en la industria química y petroquímica.

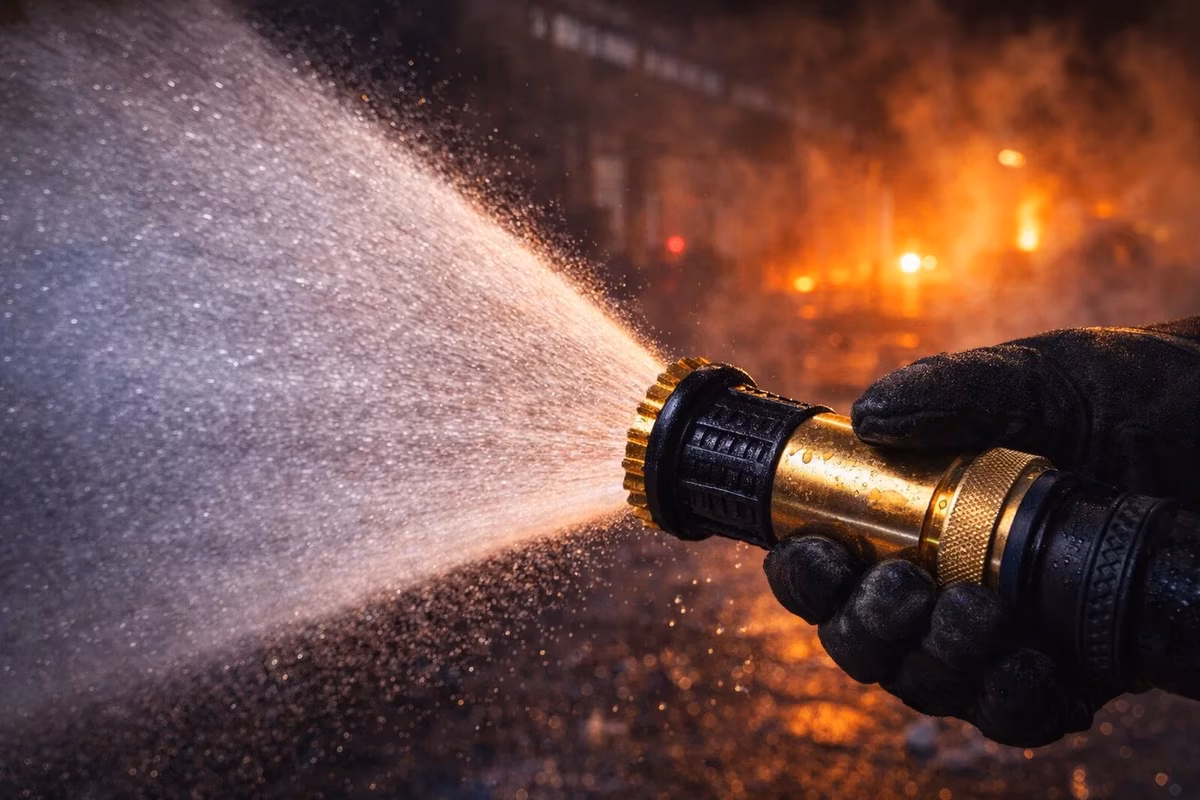

• Neblina de enfriamiento de vapores: el patrón de neblina genera un volumen elevado de micro-gotas que absorben el calor de los vapores inflamables sobre la superficie del líquido, reduciendo su concentración por debajo del límite inferior de inflamabilidad (LII) en el área de trabajo del operador.
• Chorro directo para derrames a distancia: en incendios de pequeños derrames o focos alejados, la posición de jet permite la aplicación de agua o espuma a mayor distancia para reducir la exposición del operador a los vapores tóxicos.
• Cuerpo de bronce fundido de alta resistencia química: el bronce es inerte frente a la mayoría de los hidrocarburos alifáticos y aromáticos, garantizando que el cuerpo del chiflón no se deteriore ni pierda resistencia mecánica por la exposición repetida a ambientes con vapores de solventes.
• Compatibilidad con agentes espumantes AFFF y ATC: la hidráulica interna del 205-B-C permite su uso con concentrados de espuma formadora de película acuosa (AFFF) y espumas de tipo alcoholes polivalentes (ATC), ampliando las opciones tácticas en incendios de combustibles de alta energía.

Aplicaciones

• Industria química y producción de solventes: plantas de fabricación y manejo de solventes orgánicos (alcoholes, cetonas, ésteres, compuestos aromáticos) donde un incendio Clase B requiere equipos certificados para este tipo específico de combustible.
• Refinerías de petróleo y plantas petroquímicas: en instalaciones donde el riesgo de incendio de hidrocarburos es permanente, la certificación FM Approved es a menudo un requisito contractual de las pólizas de seguro industrial.
• Terminales de almacenamiento y distribución de combustibles: patios de tanques, islas de carga y tuberías de trasiego donde el potencial de derrame e ignición de gasolina, diésel, gasóleo o nafta requiere chiflones especificados para Clase B.
• Almacenes de productos inflamables y materias peligrosas: bodegas con inventario de solventes, pinturas, adhesivos o productos aerosol donde la certificación UL 401 para Clase B es condición de cumplimiento con las normas de seguridad del almacén.
• Plataformas de carga y descarga de autotanques: áreas de alto riesgo de derrame accidental donde la respuesta inmediata con un chiflón de neblina Clase B puede evitar la propagación del fuego a unidades adyacentes.
• Hangares y zonas de mantenimiento aeronáutico: en instalaciones donde se manipulan combustibles Jet-A1 y aceites de aviación, la combinación de neblina optimizada y compatibilidad con AFFF hace del 205-B-C el chiflón de referencia para la primera línea de extinción.

Normas Aplicables

• NFPA 1964 — Standard for Spray Nozzles: los patrones de descarga del 205-B-C cumplen con los criterios de caudal, uniformidad de neblina y resistencia mecánica establecidos en esta norma para chiflones de servicio de extinción en fuegos Clase A y B.
• UL 401 — Standard for Hose Nozzles for Fire-Fighting Service: la certificación UL 401 para Clase B verifica que el patrón de neblina del chiflón cumple con los requisitos específicos de enfriamiento de vapores y protección del operador en incendios de líquidos inflamables.
• NFPA 1963 — Standard for Fire Hose Connections: la rosca 1.5” NH cumple con las dimensiones de esta norma para garantizar compatibilidad con líneas de manguera y sistemas de distribución de espuma en instalaciones industriales.
• NOM-002-STPS-2010 — Condiciones de seguridad contra incendio en los centros de trabajo: norma mexicana obligatoria que regula los equipos de extinción en instalaciones con riesgo de incendio de líquidos inflamables; este chiflón cumple con los requisitos para brigadas en instalaciones de riesgo alto.
• NFPA 14 — Standard for the Installation of Standpipe and Hose Systems: aplica en instalaciones industriales con sistemas de columna húmeda o seca que alimentan mangueras de 1.5” NH en áreas de proceso con riesgo Clase B.

Productos Relacionados

• Chiflón 205-BA Niebla Ajustable 15-90° 1.5” NH — versión con ajuste continuo de ángulo de niebla para instalaciones industriales que no requieren certificación específica Clase B
• Chiflón 205-B Tres Pasos 1.5” NH 75-125 GPM UL 401 — versión estándar Clase A/B para instalaciones sin riesgo específico de solventes que no requieren certificación FM Approved
• Boquilla Industrial Espuma AFFF Foam Master 3060 — boquilla de espuma UL 162 para incendios Clase B donde se requiere extinción por sofocación además de enfriamiento
• Manguera Blindex Storz Refinería 2.5” — manguera de alta presión compatible con el chiflón 205-B-C en operaciones de refinería y petroquímica

Preguntas Frecuentes

¿Qué diferencia específicamente al chiflón 205-B-C del 205-B estándar para justificar la certificación FM Approved adicional? La principal diferencia es el patrón de neblina optimizado para fuegos Clase B: el difusor del 205-B-C genera gotas de menor diámetro medio (más finas) que el 205-B estándar, lo que aumenta el área superficial de las gotitas y mejora la absorción de calor de los vapores inflamables sobre la superficie del líquido. La certificación FM Approved añade un nivel de validación independiente del rendimiento del chiflón específicamente en escenarios de incendio de líquidos inflamables, verificando que el patrón de neblina reduce efectivamente la concentración de vapores por debajo del LII en condiciones de campo. Adicionalmente, los sellos de uretano resistentes a hidrocarburos y los componentes internos anticorrosivos del 205-B-C están especificados para el ambiente químico de la aplicación, no solo para agua.

¿En qué situación se usa el chorro directo del 205-B-C frente a la neblina en un incendio de líquido inflamable? El chorro directo se usa para alcanzar focos de ignición a mayor distancia cuando la aproximación con neblina no es posible (líquido inflamado en un charco a 20+ metros, derrame en área de difícil acceso) o para romper costra o capa de espuma endurecida en algunos incendios industriales específicos. Para la extinción directa de líquidos inflamables, la neblina es casi siempre más segura: el chorro directo puede proyectar combustible inflamado hacia áreas no afectadas o sumergir el agente extintor en el líquido sin extinguirlo. La regla práctica es usar neblina para ataque y enfriamiento en Clase B, y reservar el chorro para situaciones de largo alcance o cuando se requiere impacto hidráulico físico.

¿La certificación FM Approved del chiflón 205-B-C es suficiente para satisfacer los requisitos de las pólizas de seguro industrial de Factory Mutual (FM Global) en instalaciones petroquímicas? FM Approved en el chiflón es un componente del cumplimiento total de las Property Loss Prevention Data Sheets de FM Global aplicables a la instalación. La mayoría de los Data Sheets de FM Global para petroquímica (DS 7-14, DS 7-32, DS 7-88) especifican criterios de sistema —densidad de descarga, cobertura, tiempo de respuesta— no solo aprobación del chiflón como componente aislado. Un sistema completo conforme a FM Global requiere que todos los componentes (mangueras, conexiones, válvulas, fuente de agua) también sean FM Approved y que el sistema haya sido calculado e instalado conforme al Data Sheet específico. La aprobación FM del chiflón 205-B-C contribuye al cumplimiento pero no lo garantiza por sí sola.

¿Puede el chiflón 205-B-C usarse con agentes espumantes AR-AFFF además de AFFF estándar? Sí. Los materiales internos del 205-B-C —bronce anticorrosivo, uretano resistente a hidrocarburos y componentes en bronce— son compatibles tanto con AFFF (aqueous film-forming foam) convencional como con AR-AFFF (alcohol-resistant AFFF) a las concentraciones estándar de 1%, 3% y 6%. La diferencia operativa entre ambos agentes no está en la compatibilidad del chiflón sino en la técnica de aplicación: AR-AFFF requiere una tasa de aplicación menor y una mayor suavidad en la descarga para no destruir la membrana de espuma sobre alcoholes, lo que se logra usando el ángulo de neblina más ancho disponible en el 205-B-C y manteniendo una distancia de aplicación suficiente para que la espuma llegue a la superficie sin turbulencia.

Gama de México es distribuidor autorizado en México del chiflón Elkhart Brass 205-B-C para proyectos en industria química, petroquímica, aeronáutica y almacenamiento de materiales peligrosos. Nuestro equipo técnico proporciona apoyo en especificación, ingeniería de sistemas y cumplimiento normativo para instalaciones de alto riesgo.
