S-25

Los coples Storz y reducciones son componentes esenciales para el despliegue rápido de líneas de manguera. El sistema Storz permite conexión instantánea con solo un cuarto de vuelta, reduciendo el tiempo de despliegue hasta 50% comparado con las conexiones roscadas tradicionales.

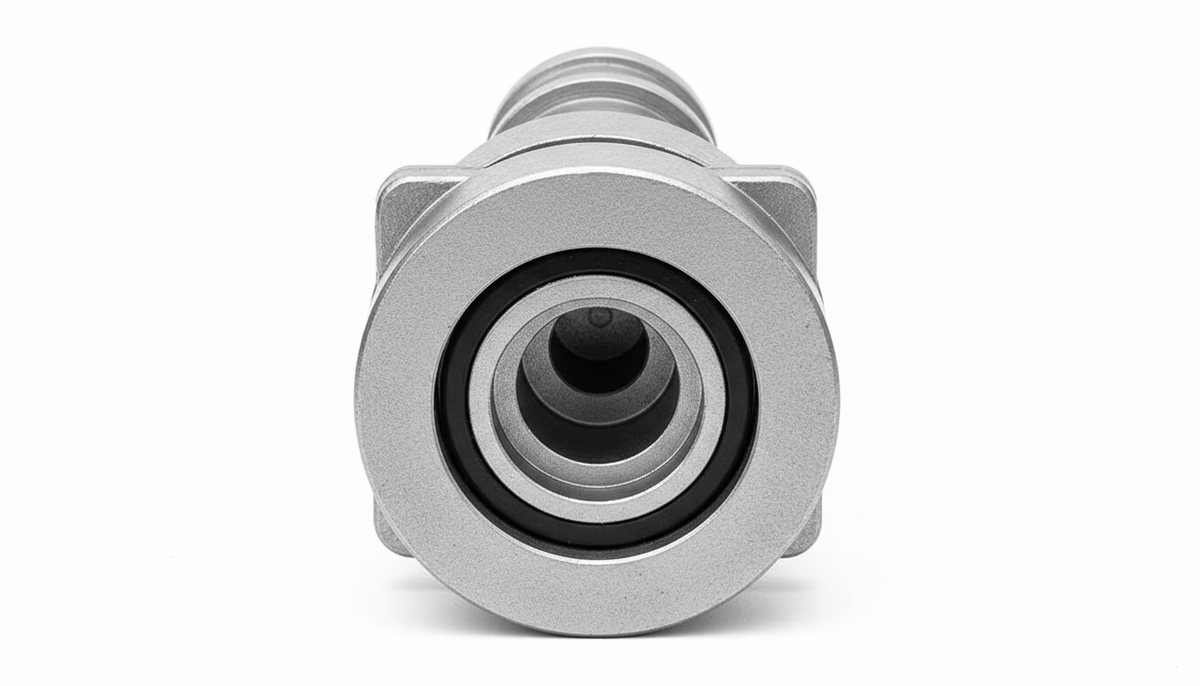

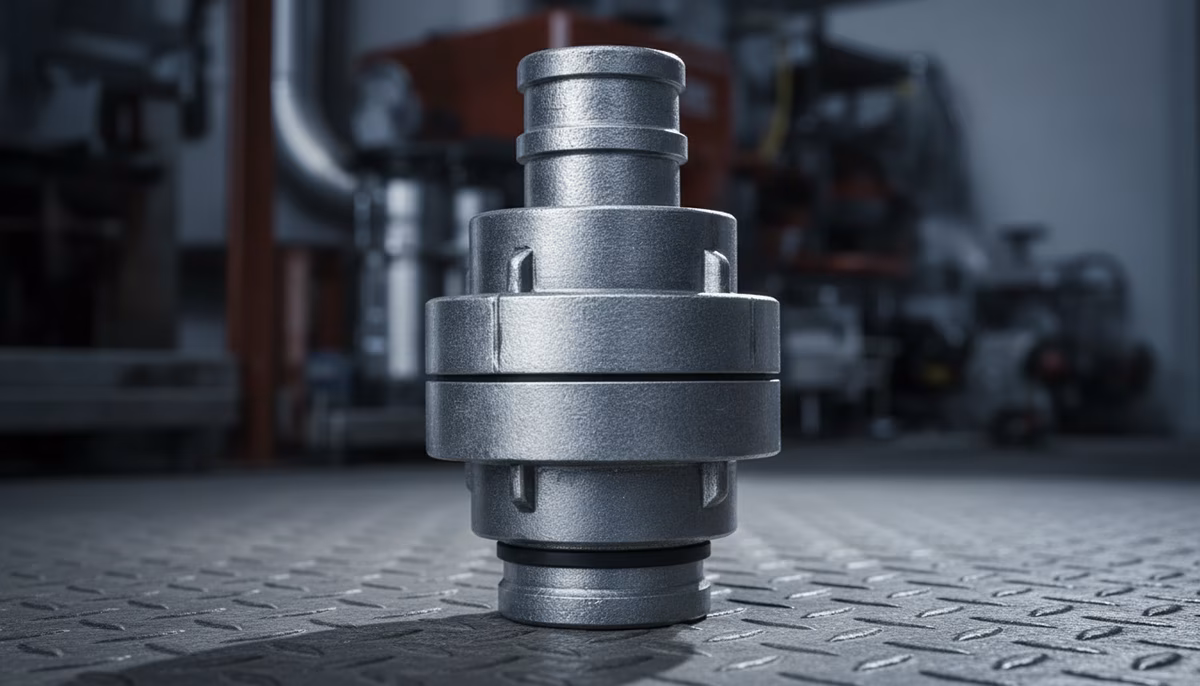

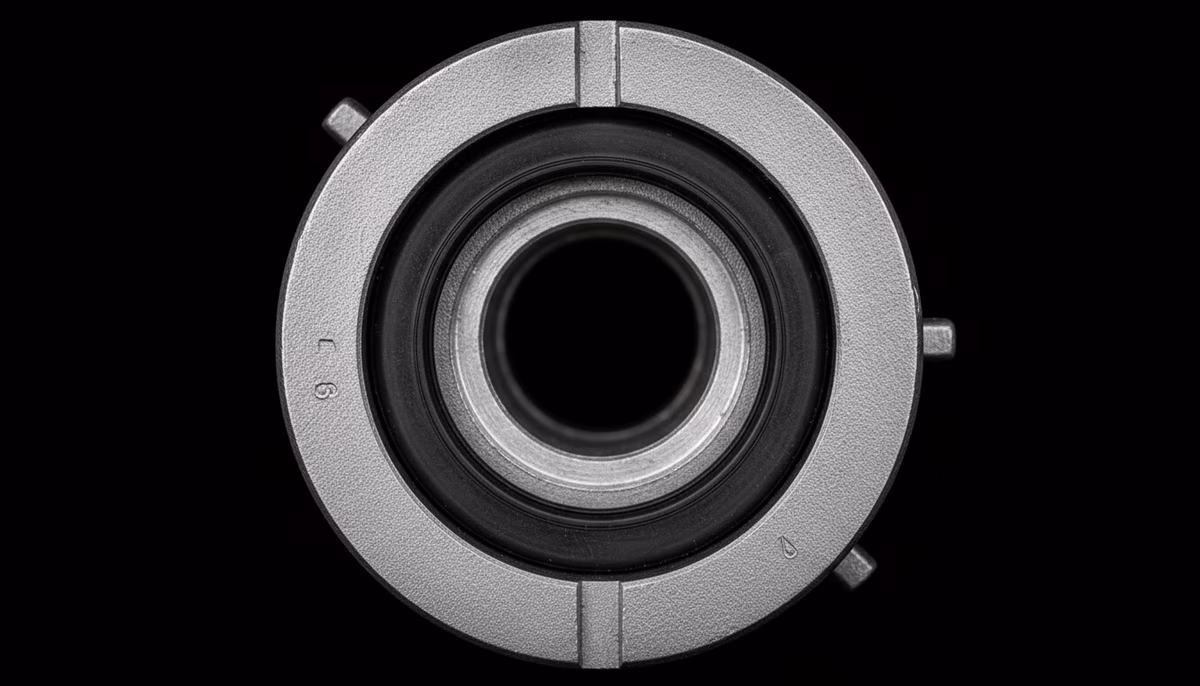

Coples Storz

• Conexión instantánea con cuarto de vuelta
• Diseño asexuado (cualquier extremo conecta con su par)
• Diámetros: 1”, 1.5”, 2.5”, 4”, 5”, 6”
• Presión de trabajo: 250 PSI, máxima 300 PSI
• Dientes de acero inoxidable o uretano

Reducciones

• Modelo 101A swivel (inlet giratorio evita torsión)
• A-327A estilo placa
• 102A estilo campana

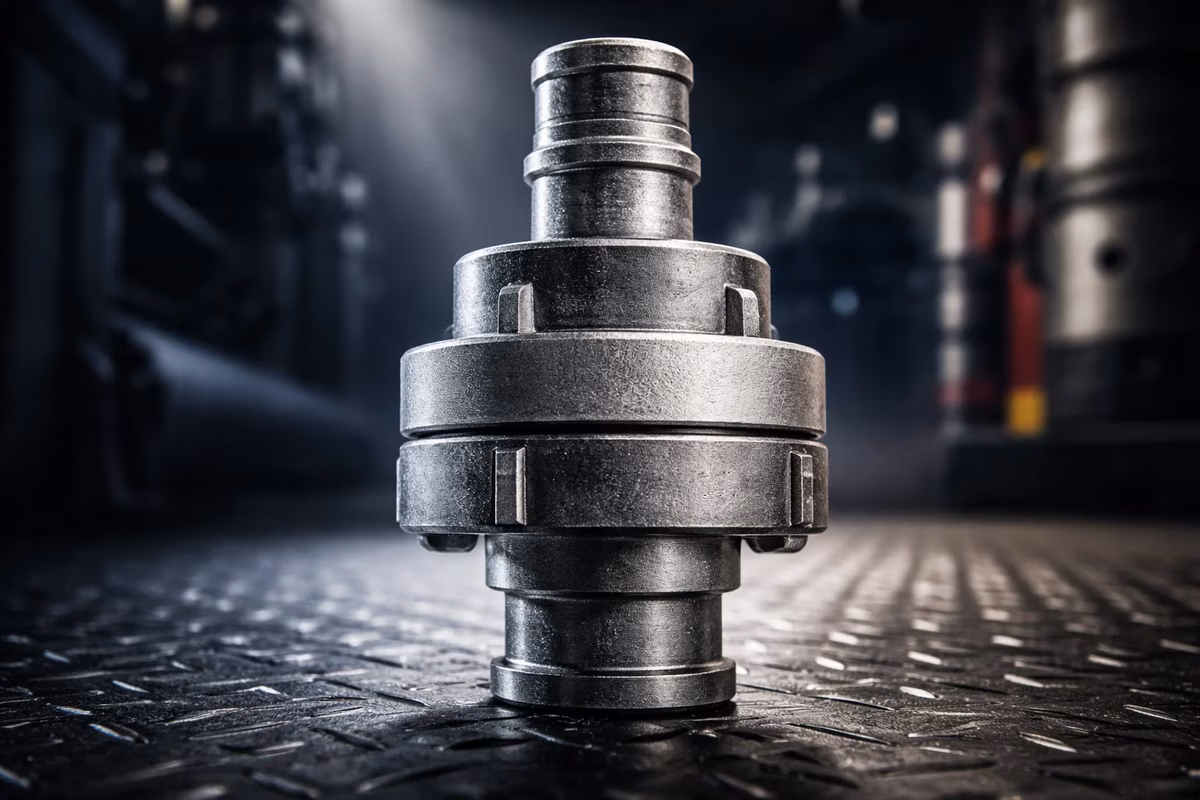

• 111A incrementador (expansión de diámetro)
• Configuración típica: 2.5” hembra swivel x 1.5” macho

Materiales

• Aluminio forjado (más resistente que fundido)
• Bronce fundido (opción tradicional)
• Acero inoxidable (aplicaciones especiales)

Aplicaciones

• Interconexión de mangueras
• Reducción de línea de suministro a ataque
• Operaciones de despliegue rápido
• Transiciones de diámetro en líneas

Especificaciones Técnicas

Característica	Especificación
Marca	Elkhart Brass
Modelos	S-25 (Storz 2.5”), 101A (reducción swivel), 102A (campana), 111A (incrementador)
Material	Aluminio forjado / Bronce fundido
Diámetros disponibles	1”, 1.5”, 2.5”, 4”, 5”, 6”
Presión de trabajo	300 PSI (coples 2.5”), 250 PSI (coples 4”–6”)
Presión de prueba	900 PSI
Certificaciones	UL Listed, FM Approved

Normas Aplicables

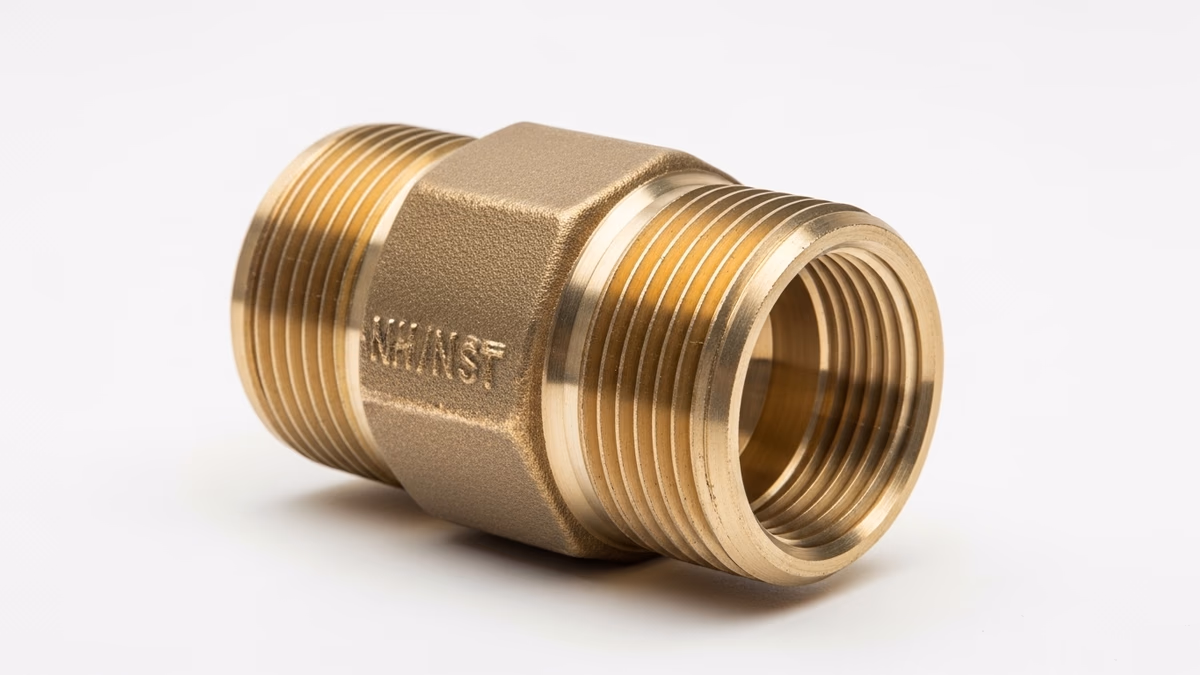

• NFPA 1963 — Roscas estándar para conexiones de mangueras (NH/NST)
• DIN 14821 — Estándar internacional para acoplamientos Storz
• NFPA 14 — Sistemas de tuberías verticales y mangueras
• UL Listed — UL 405 (fire hose connections)
• NOM-002-STPS-2010 — Condiciones de seguridad contra incendios

Certificaciones

Estos coples y reducciones cuentan con certificación UL Listed y FM Approved, garantizando su compatibilidad con sistemas contra incendios certificados.
