S-50-B

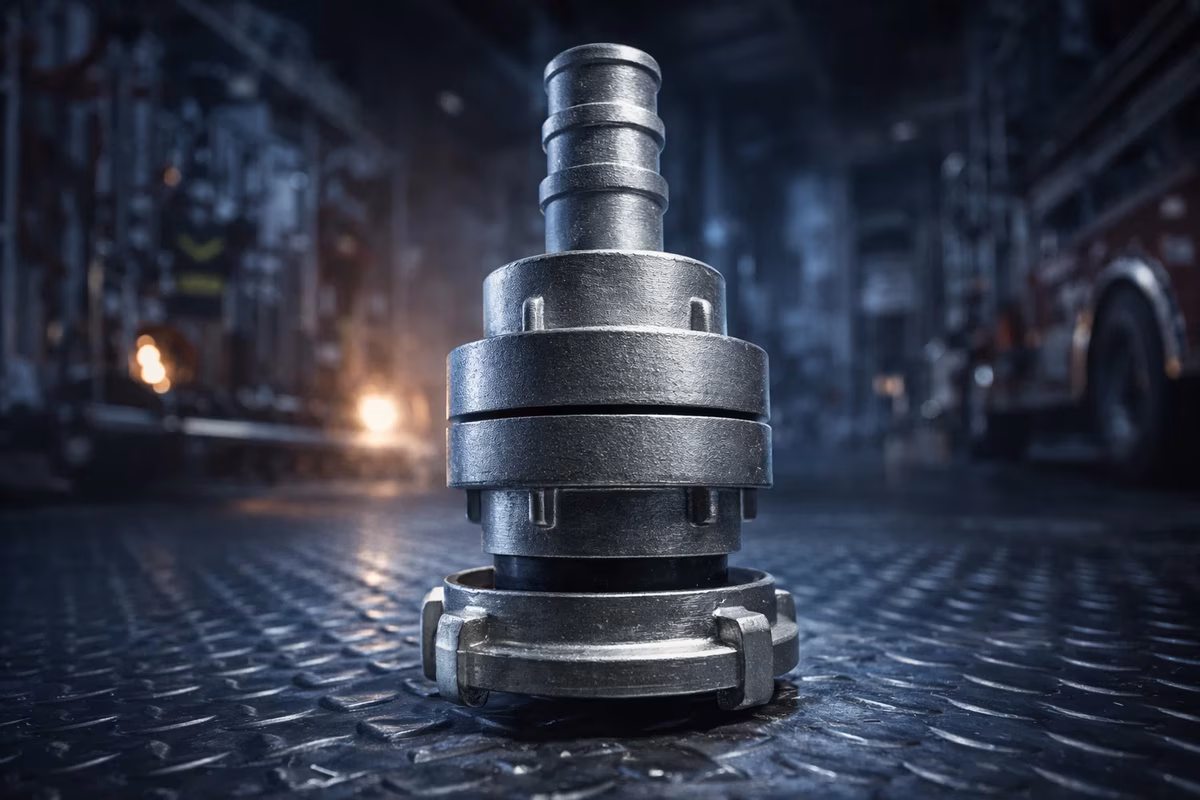

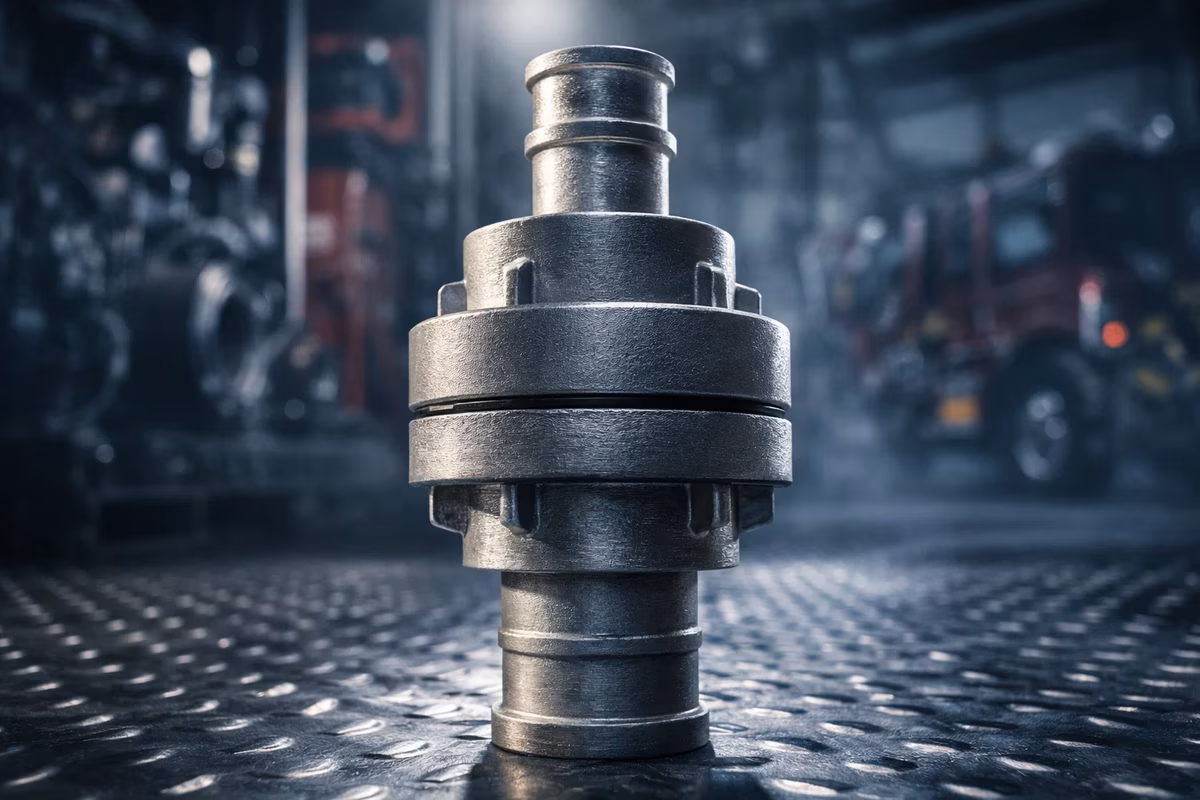

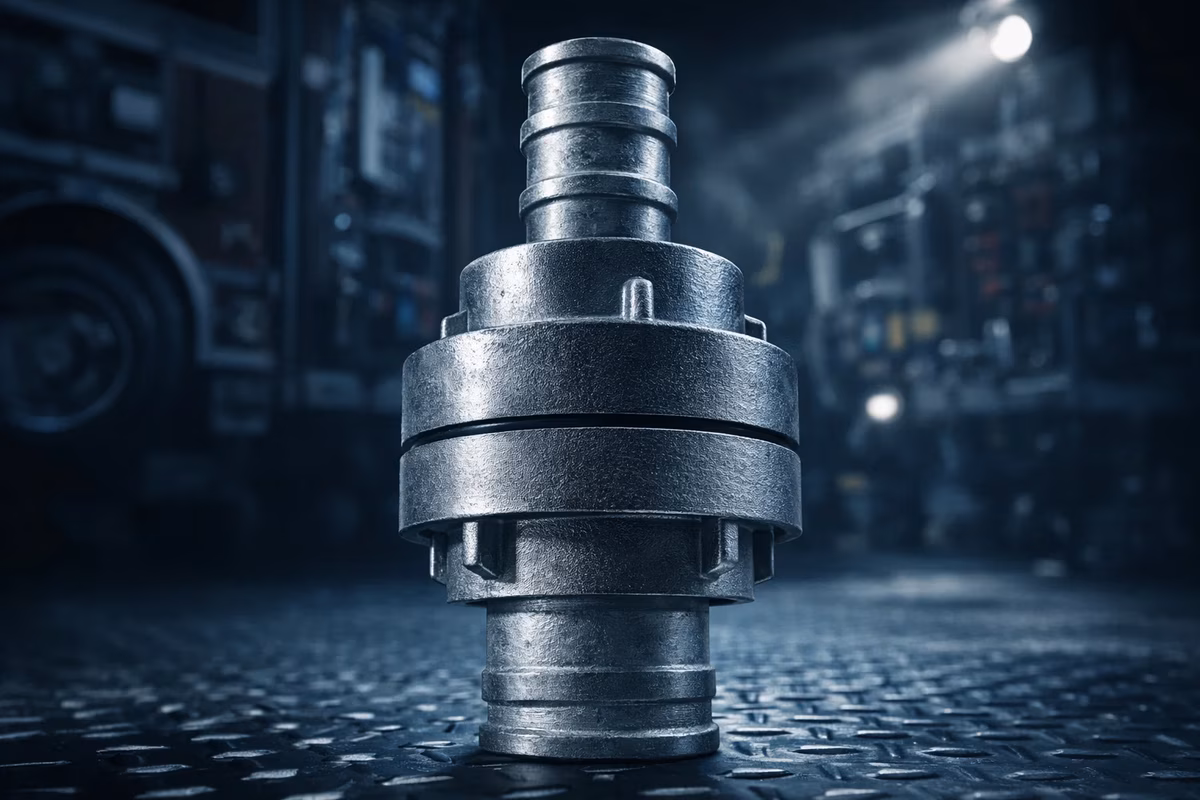

El Cople Storz 5” en bronce fundido de Elkhart Brass es la solución de referencia para líneas principales de gran caudal que demandan resistencia mecánica excepcional y máxima durabilidad ante la corrosión. Con un diámetro nominal de 5” y acoplamiento simétrico de cuarto de vuelta, este cople permite conexiones rápidas y seguras en hidrantes industriales, tomas de agua de gran diámetro y puentes de suministro donde el tiempo de acoplamiento impacta directamente la eficacia de la respuesta. El bronce fundido, a diferencia del aluminio, ofrece resistencia superior en ambientes salinos, marinos y petroquímicos, haciendo de este cople la elección preferida para instalaciones permanentes de alta exigencia.

Especificaciones Técnicas

Característica	Especificación
Marca	Elkhart Brass
Modelo	S-50-B
Material del cuerpo	Bronce fundido
Diámetro nominal	5” (127 mm)
Tipo de acoplamiento	Storz simétrico — cuarto de vuelta (90°)
Presión de trabajo	300 PSI (20.7 bar)
Presión de prueba hidrostática	900 PSI (62.1 bar)
Dientes de retención	Acero inoxidable
Empaque	EPDM de alta resistencia
Certificaciones	UL Listed, FM Approved
Temperatura de operación	-20 °C a +130 °C
Acabado	Bronce natural pulido

Cuándo Especificar un Cople Storz de Bronce en 5”

Los coples Storz de 5” en bronce se especifican cuando la instalación combina dos requisitos simultáneos: gran caudal y entorno químicamente agresivo. El mecanismo Storz simétrico elimina el tiempo de alineación de roscas y reduce el acoplamiento a un giro de 90°, factor determinante en primeros minutos de un siniestro. La elección de bronce fundido sobre aluminio se justifica en instalaciones permanentes expuestas a humedad constante, ambientes marinos, atmósferas con cloruros o ciclos de temperatura extremos; el bronce mantiene tolerancias dimensionales estables a lo largo del tiempo, garantizando el hermetismo del empaque EPDM sin reaprietes periódicos. Para líneas maestras de suministro a camiones cisterna, manifolds de derivación o conexiones de depósito en plantas industriales, el diámetro de 5” asegura caudales elevados sin restricción de flujo.

Aplicaciones

• Líneas maestras de suministro industrial: conexión directa entre depósitos de reserva y camiones autobomba en complejos petroquímicos, refinerías y terminales de almacenamiento.
• Hidrantes de gran diámetro en instalaciones portuarias: la resistencia del bronce a la corrosión salina garantiza operatividad continua en muelles, astilleros y zonas costeras.
• Puentes y manifolds de distribución: acoplamiento rápido en derivaciones que alimentan múltiples líneas de ataque simultáneas durante incendios de gran magnitud.
• Instalaciones permanentes en plantas de proceso: entornos con vapores ácidos, húmedos o con presencia de agentes oxidantes donde el aluminio degradaría su integridad mecánica.
• Conexiones de sistemas de espuma AFFF: compatibilidad del bronce con concentrados de espuma fluoroprotéicos y de película acuosa utilizados en protección de hidrocarburos.
• Respaldo en sistemas de rociadores de alta demanda: alimentación de cabeceras principales con presión sostenida en edificios de gran altura o naves industriales de amplia superficie.

Normas Aplicables

• NFPA 1963 — Standard for Fire Hose Connections: define las dimensiones, tolerancias y requisitos de rendimiento para roscas NH/NST y acoplamientos de conexión rápida como el Storz.
• DIN 14821 — Estándar internacional alemán para acoplamientos Storz: especifica geometría simétrica, materiales, presiones de prueba y requisitos de intercambiabilidad de los coples tipo Storz.
• UL 405 — Standard for Fire Department Connections: establece los requisitos de construcción, desempeño y marcado para conexiones de mangueras contra incendios certificadas UL Listed.
• NFPA 1901 — Standard for Automotive Fire Apparatus: aplica a las conexiones instaladas en camiones autobomba y equipos montados en vehículo que utilicen coples de gran diámetro para suministro.
• NFPA 14 — Standard for the Installation of Standpipe and Hose Systems: rige los requisitos de conexiones en sistemas de tuberías verticales donde se utilicen coples de gran caudal.
• NOM-002-STPS-2010 — Condiciones de seguridad contra incendios en los centros de trabajo: norma oficial mexicana de referencia para la selección e instalación de componentes de sistemas contra incendio en la industria.

---

Gama de México es distribuidor autorizado de Elkhart Brass y comercializa el Cople Storz 5” Bronce Modelo S-50-B con disponibilidad inmediata en inventario. Para cotizaciones de proyecto, especificación técnica por escrito o soporte en la selección del cople adecuado a su instalación, contacte a nuestro equipo de ingeniería de ventas.
