102A

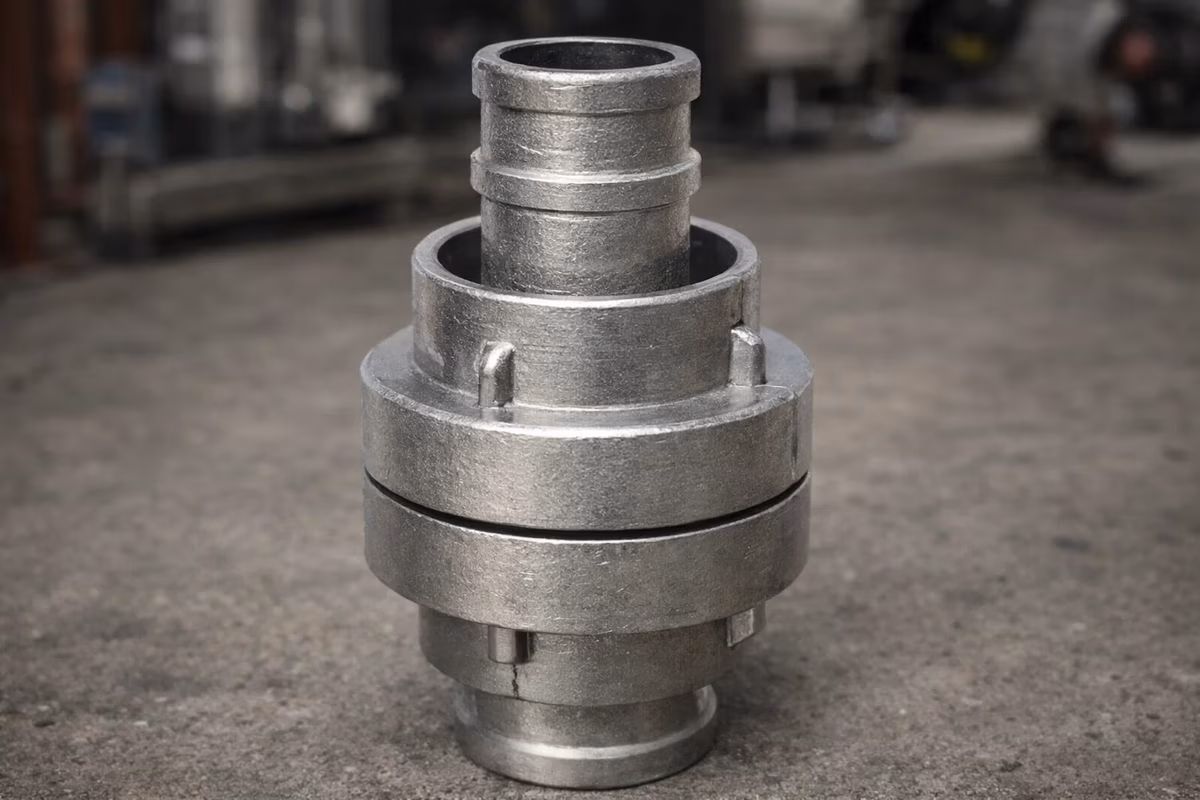

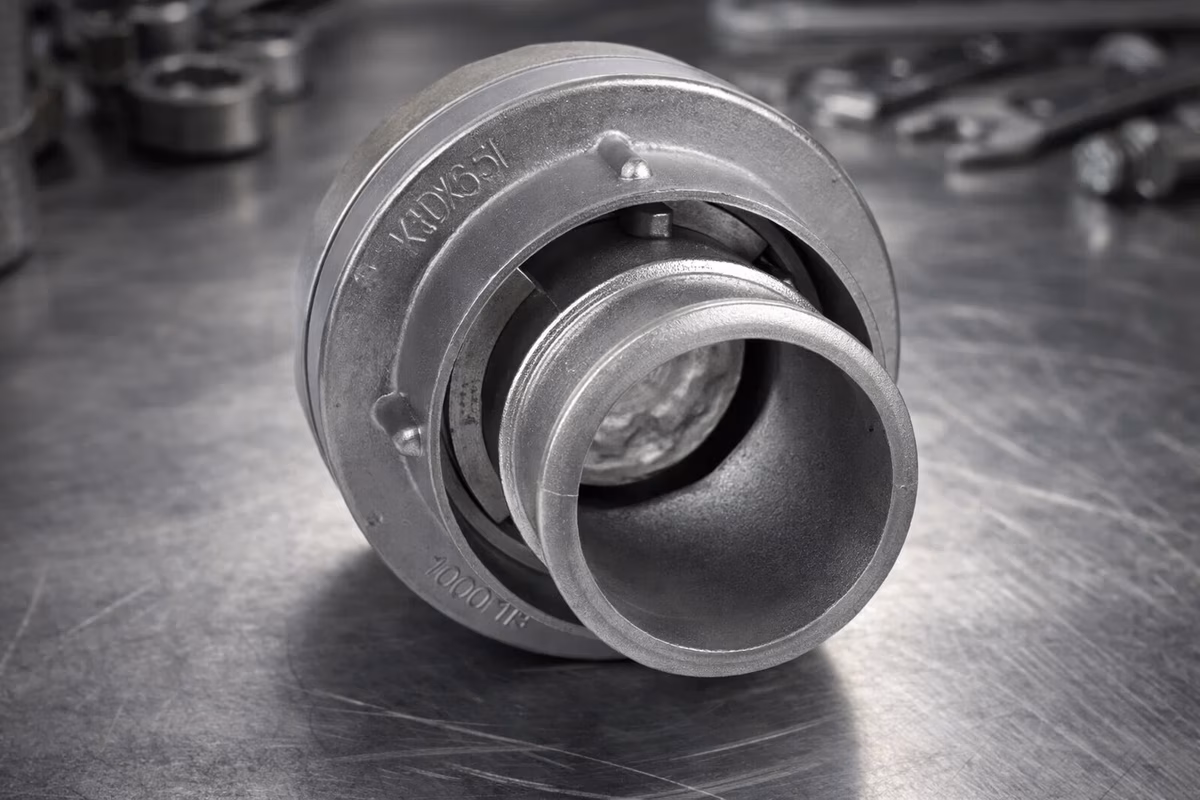

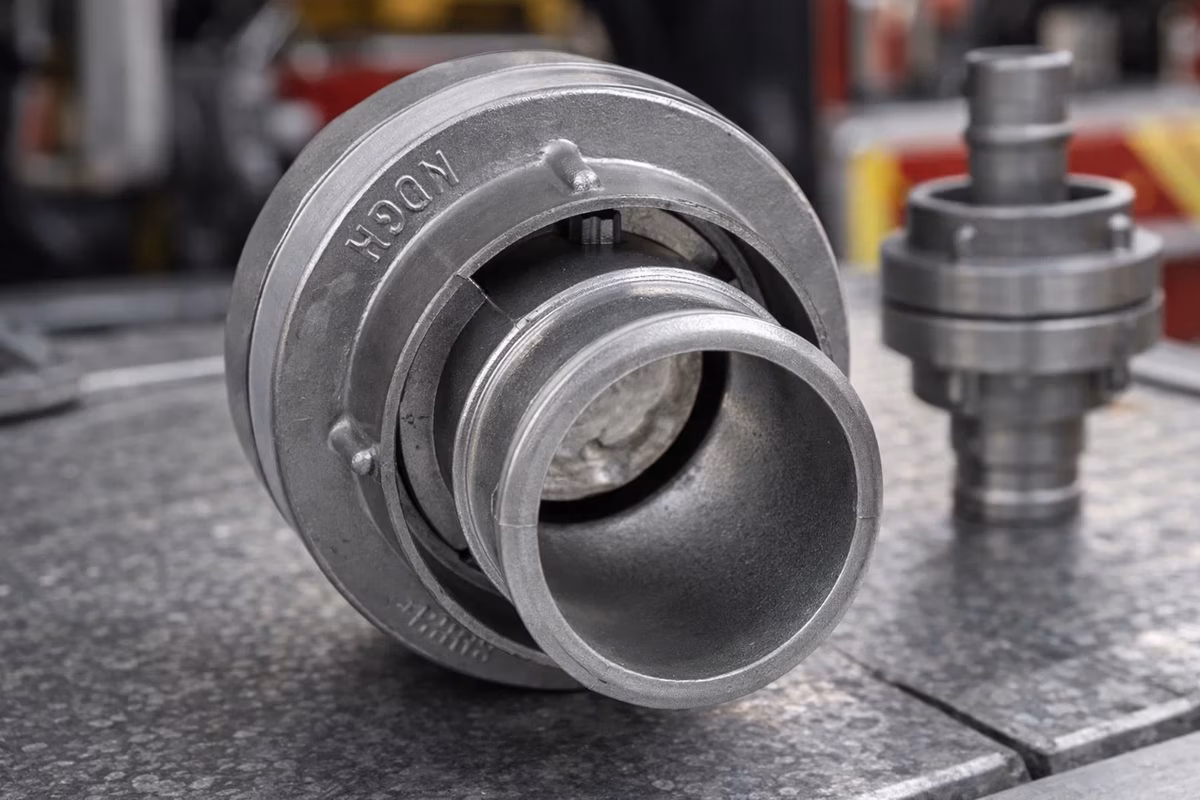

La Reducción Campana Modelo 102A de Elkhart Brass en aluminio Elk-O-Lite forjado transiciona de una entrada NH hembra 2.5” a una salida NH macho 1.5” mediante un perfil exterior en forma de campana que optimiza el flujo interno y reduce al mínimo las pérdidas de presión en el cambio de sección transversal. El diseño campana no es meramente estético: la geometría de transición suave elimina los puntos de separación de flujo y la turbulencia que generan las reducciones de perfil recto, preservando la presión residual disponible en la línea de ataque de 1.5” y maximizando el rendimiento de la boquilla. Fabricada en aluminio Elk-O-Lite forjado con interior pulido, esta reducción soporta 250 PSI de trabajo y 750 PSI de prueba hidrostática, cumpliendo los requisitos de UL Listed y FM Approved para su uso en sistemas de protección contra incendio en instalaciones industriales, comerciales y de uso público.

Especificaciones Técnicas

Característica	Especificación
Marca	Elkhart Brass
Modelo	102A
Material del cuerpo	Aluminio Elk-O-Lite forjado
Entrada	NH hembra 2.5”
Salida	NH macho 1.5”
Perfil exterior	Campana — transición aerodinámica
Presión de trabajo	250 PSI (17.2 bar)
Presión de prueba hidrostática	750 PSI (51.7 bar)
Acabado interior	Pulido para flujo óptimo
Empaque	EPDM de alta resistencia
Certificaciones	UL Listed, FM Approved
Temperatura de operación	-20 °C a +120 °C

Cuándo Especificar la Reducción Campana 102A

La reducción campana se especifica cuando la optimización hidráulica en el punto de transición de diámetros es tan relevante como la función de reducción en sí misma. En instalaciones donde la longitud del tendido de manguera o la diferencia de altura entre la toma y el punto de ataque ya consumen una parte significativa de la presión disponible, cualquier pérdida adicional por turbulencia en la reducción puede comprometer el caudal y la presión en la boquilla. El perfil de campana del modelo 102A reduce el coeficiente de pérdida local en la transición —comparado con una reducción de perfil recto o una reducción concéntrica estándar— preservando la presión dinámica del flujo para convertirla en velocidad de descarga en la lanza. La elección de aluminio Elk-O-Lite forjado responde a la vocación de este componente como accesorio de campo de uso intensivo: la reducción de peso frente al bronce facilita el manejo en operaciones donde el tendido de la línea de 1.5” se realiza a mano alzada y el operador soporta el peso del adaptador junto con la manguera activa. El proceso de forja —en lugar de fundición— elimina las porosidades internas y garantiza un interior sin rugosidades que pudieran generar turbulencia adicional, complementando la geometría de campana del exterior.

Aplicaciones

• Gabinetes de manguera en edificios con presión de red moderada: la transición aerodinámica de la campana 102A es especialmente valiosa en instalaciones donde la presión disponible en la salida del gabinete es inferior a 100 PSI y cada fracción de bar debe conservarse hasta la boquilla.
• Sistemas de standpipe clase II en edificios de altura media: reducción de la salida de 2.5” de la tubería vertical a la manguera de dotación de 1.5” para uso de brigadas internas con mínima pérdida de carga en el punto de acoplamiento.
• Conexiones compactas en espacios con restricción dimensional: el perfil de campana concentra la transición de diámetros en la menor longitud posible, ideal para gabinetes empotrados, nichos de fachada y cajas de incendio con espacio interior limitado.
• Líneas de ataque portátiles en brigadas industriales: la ligereza del aluminio Elk-O-Lite reduce la fatiga acumulada del operador durante tendidos prolongados donde el adaptador de reducción permanece acoplado al extremo de la manguera de suministro mientras se avanza hacia el foco del incendio.
• Instalaciones temporales en obras de construcción y grandes eventos: puntos de toma provisionales donde se requiere una reducción robusta, ligera y de fácil acoplamiento que pueda instalarse y retirarse múltiples veces sin herramientas.
• Conexión de equipos de espuma de 1.5” a líneas de suministro de 2.5”: cuando el equipo generador de espuma o el inductor tiene entrada de 1.5” y la red de agua entrega 2.5”, la campana 102A proporciona la interfaz hidráulicamente eficiente para maximizar el caudal de mezcla.

Normas Aplicables

• NFPA 1963 — Standard for Fire Hose Connections: establece las dimensiones y tolerancias de las roscas NH/NST en 2.5” y 1.5” que deben cumplir la entrada y la salida del modelo 102A para garantizar intercambiabilidad universal con mangueras y equipos del mismo estándar.
• DIN 14821 — Estándar internacional para acoplamientos Storz: referencia complementaria para sistemas mixtos donde la reducción campana actúa como pieza de transición en redes que combinan roscas NH con acoplamientos Storz en diferentes tramos.
• UL 405 — Standard for Fire Department Connections: certifica que el cuerpo de aluminio Elk-O-Lite forjado, el perfil de campana y el empaque EPDM del modelo 102A cumplen con los criterios de resistencia mecánica, hermeticidad y marcado para uso en sistemas contra incendio de alta exigencia.
• NFPA 1901 — Standard for Automotive Fire Apparatus: aplica cuando la reducción campana se instala en salidas de vehículos de emergencia que derivan líneas de suministro de 2.5” hacia mangueras de ataque de 1.5” en campo.
• NFPA 14 — Standard for the Installation of Standpipe and Hose Systems: rige la especificación de reducciones en sistemas de tuberías verticales con salidas que sirven simultáneamente conexiones de 2.5” para bomberos y de 1.5” para brigadas internas.
• NOM-002-STPS-2010 — Condiciones de seguridad contra incendios en los centros de trabajo: norma oficial mexicana que establece los requisitos de los componentes del sistema contra incendio en instalaciones industriales, incluyendo la correcta especificación de reducciones de diámetro en líneas de ataque.

---

Gama de México distribuye la Reducción Campana 102A Modelo 102A de Elkhart Brass con disponibilidad en inventario. Para cotizaciones de proyecto, análisis hidráulico del sistema o asesoría sobre la selección entre reducción campana y reducción recta para su instalación específica, contacte a nuestro equipo de ingeniería de ventas.
