S-40

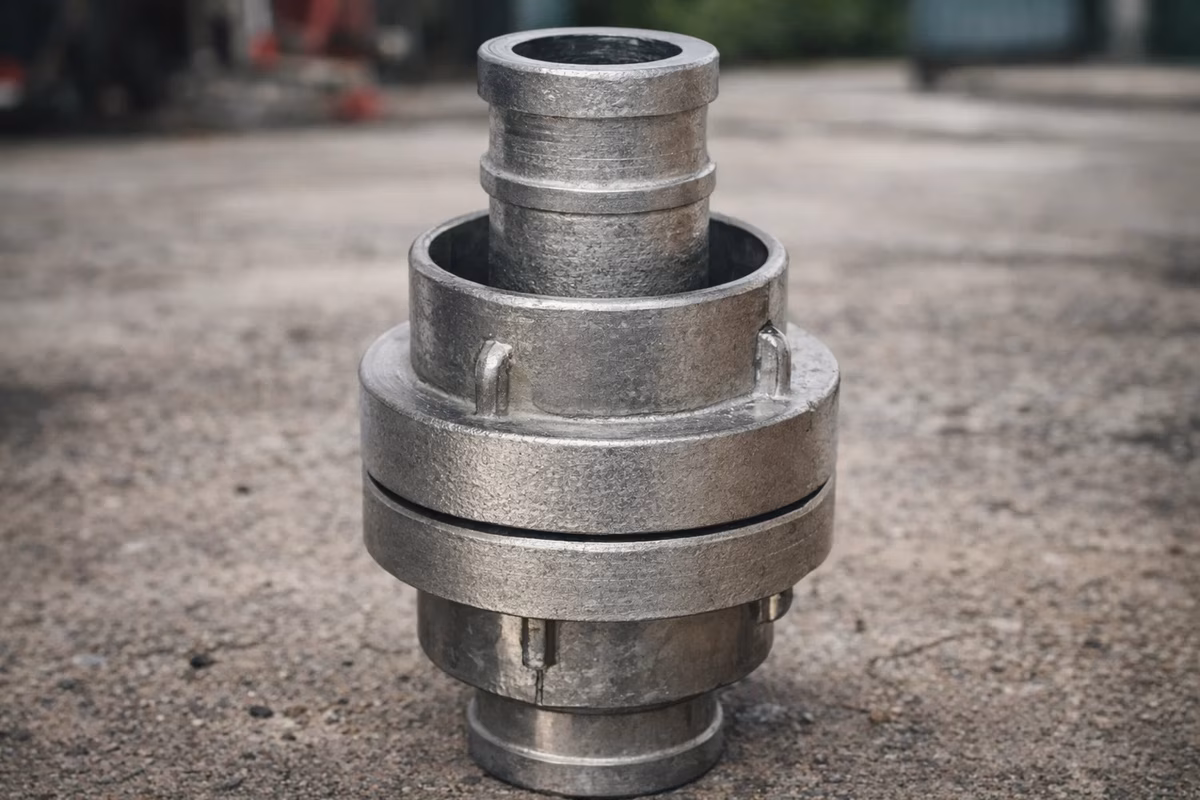

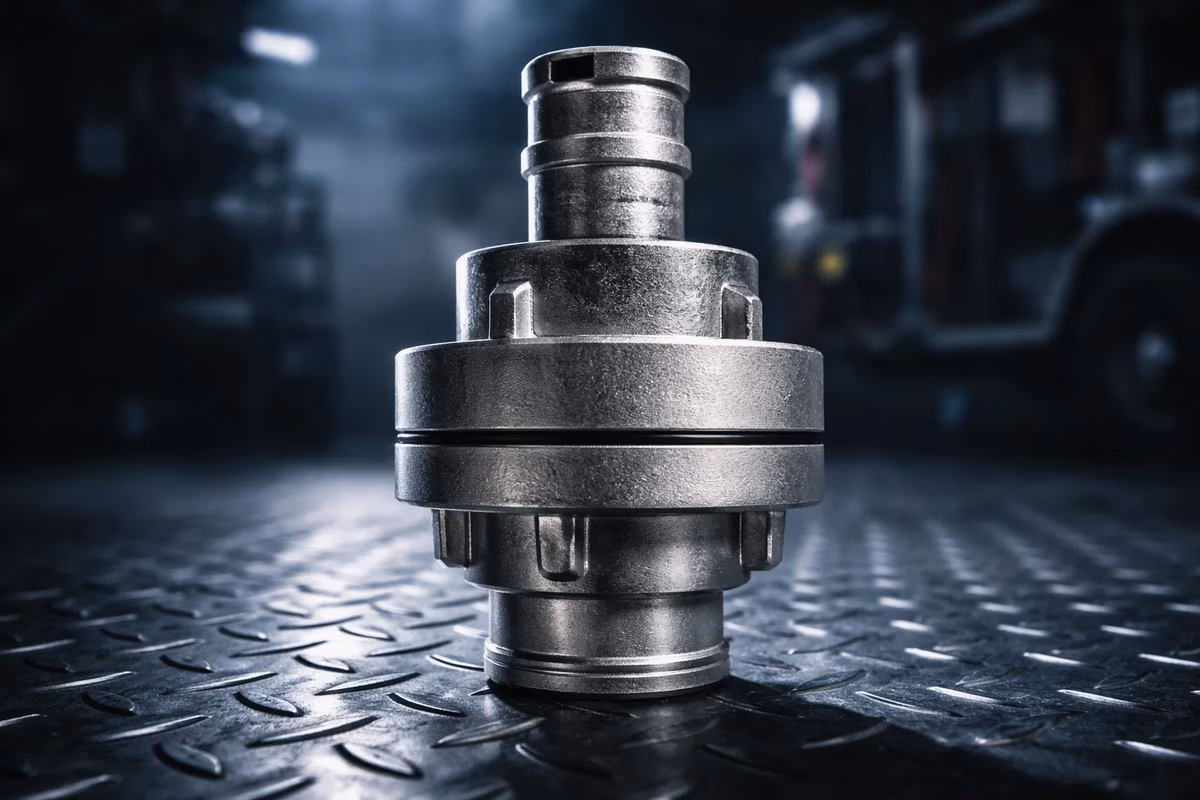

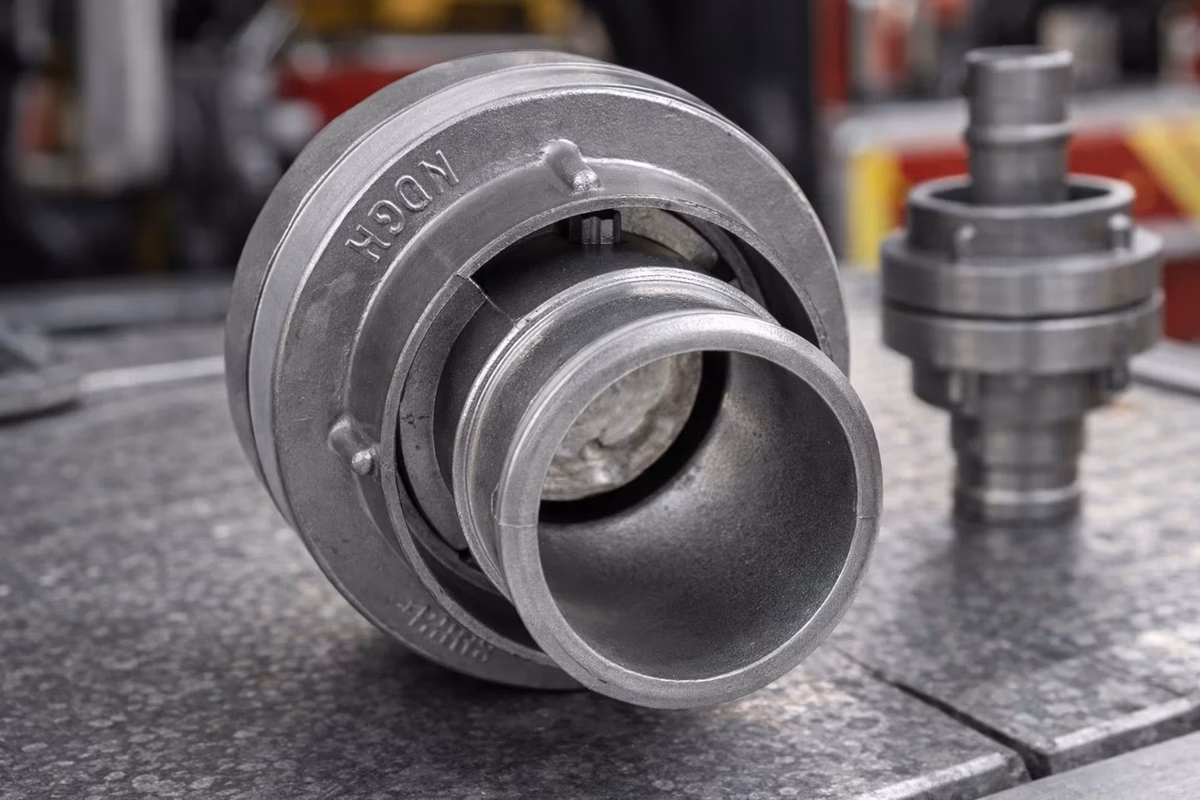

El Cople Storz 4” de Aluminio Elkhart Brass modelo S-40 es el acoplamiento de gran diámetro de referencia para líneas de suministro de alto caudal en operaciones contra incendio, con diseño simétrico asexuado que elimina la distinción entre macho y hembra y permite que cualquier extremo de la manguera conecte con cualquier otro en un giro de 90°. Fabricado en aluminio forjado anodizado con dientes de retención de acero inoxidable y empaque de EPDM, este cople soporta 250 PSI de presión de trabajo, cuenta con certificación UL Listed y FM Approved, y cumple con el estándar internacional DIN 14821 que garantiza su compatibilidad con cualquier otro acoplamiento Storz 4” del mercado global.

Especificaciones Técnicas

Característica	Especificación
Marca	Elkhart Brass
Modelo	S-40
Material del cuerpo	Aluminio forjado serie 6000
Tratamiento superficial	Anodizado tipo II (aluminio natural)
Dientes de retención	Acero inoxidable 304
Empaque de sellado	EPDM resistente a temperaturas extremas
Diámetro nominal	4” Storz simétrico
Mecanismo de acoplamiento	Cuarto de vuelta (90°), diseño asexuado
Presión de trabajo	250 PSI
Presión de prueba hidrostática	750 PSI
Caudal de diseño	Hasta 1,500 GPM sin pérdida de carga significativa
Certificaciones	UL Listed, FM Approved, DIN 14821

Características Principales

• Diseño asexuado conforme a DIN 14821 que hace intercambiables todos los extremos de la línea: cualquier cople Storz 4” conecta con cualquier otro Storz 4”, eliminando los errores de orientación durante el despliegue rápido bajo condiciones de emergencia
• Acoplamiento de cuarto de vuelta (90°) que une dos secciones de manguera de 4” en menos de 3 segundos mediante un simple giro de muñeca, sin roscar, apretar ni usar herramientas, incluso con guantes de trabajo puestos
• Aluminio forjado serie 6000 con resistencia a la tracción superior a 260 MPa, significativamente más resistente que el aluminio fundido y capaz de absorber los impactos y cargas dinámicas generadas durante el tendido de mangueras en campo
• Dientes de retención de acero inoxidable 304 que proporcionan la resistencia al desgaste necesaria en los puntos de contacto del acoplamiento, donde el ciclo repetido de enganche y desenganche puede erosionar el aluminio base si no se usa acero como material de los dientes
• Empaque de EPDM resistente a temperaturas extremas (de -40 °C a +130 °C) que mantiene el sellado hermético en condiciones de frío extremo en instalaciones de alta montaña o calor intenso en zonas desérticas y plantas industriales
• Bajo peso unitario gracias al aluminio forjado que facilita el tendido y recogida de líneas de 4” por un solo bombero, reduciendo la fatiga del operador en incidentes de larga duración o con múltiples ramales simultáneos
• Compatibilidad universal con el estándar Storz 4” según DIN 14821: conecta con cualquier cople, adaptador, toma siamesa o descarga de vehículo del mismo diámetro fabricado por cualquier proveedor certificado a nivel mundial

Aplicaciones

• Líneas de suministro de gran diámetro desde hidrantes o fuentes naturales de agua hasta las bombas de los vehículos de bomberos en incendios estructurales y forestales de alta demanda de caudal
• Conexión de mangueras de 4” entre camiones cisternas y el punto de alimentación del sistema fijo (FDC, toma siamesa Storz, tanque de reserva) en instalaciones industriales sin hidrante próximo
• Sistemas de lanzadera de agua (relay pumping) entre varias unidades de bomberos donde se tendieron múltiples secciones de manguera de 4” y la velocidad de conexión entre unidades es crítica
• Instalaciones fijas en aeropuertos, terminales portuarias y plantas petroquímicas que utilizan redes de mangueras de gran diámetro con conexiones Storz como estándar de infraestructura hidráulica contra incendio
• Brigadas industriales contraincendio en sectores de minería, siderurgia, celulosa y papel que operan con caudales de 1,000 GPM o superiores y requieren líneas de suministro de 4” para alcanzar los puntos de aplicación más alejados

Normas Aplicables

• DIN 14821 — Estándar internacional alemán para acoplamientos Storz: define el perfil de dientes, dimensiones, tolerancias y requisitos de prueba que garantizan la interoperabilidad universal del cople
• NFPA 1963 — Norma para roscas y acoplamientos de mangueras contra incendios: establece los requisitos de prueba de presión y compatibilidad para conexiones de manguera de gran diámetro
• NOM-002-STPS-2010 — Condiciones de seguridad contra incendio en los centros de trabajo: aplica a la selección, instalación y mantenimiento de mangueras y accesorios de sistemas contra incendio
• UL 405 — Estándar de Underwriters Laboratories para conexiones de mangueras de departamento de bomberos: base de la certificación UL Listed del cople S-40

Gama de México distribuye el Cople Storz 4” de Aluminio modelo S-40 de Elkhart Brass para los proyectos de mayor exigencia hidráulica en México, desde brigadas industriales hasta cuerpos de bomberos municipales que están migrando sus líneas de suministro al estándar Storz. Contamos con inventario disponible para entregas inmediatas y podemos asesorarle en la selección de adaptadores, caps de protección y accesorios complementarios para completar su línea de 4”. Solicite cotización por volumen, fichas técnicas o asesoría en el diseño de su red de mangueras de gran diámetro.
