Clappered Siamese FDC

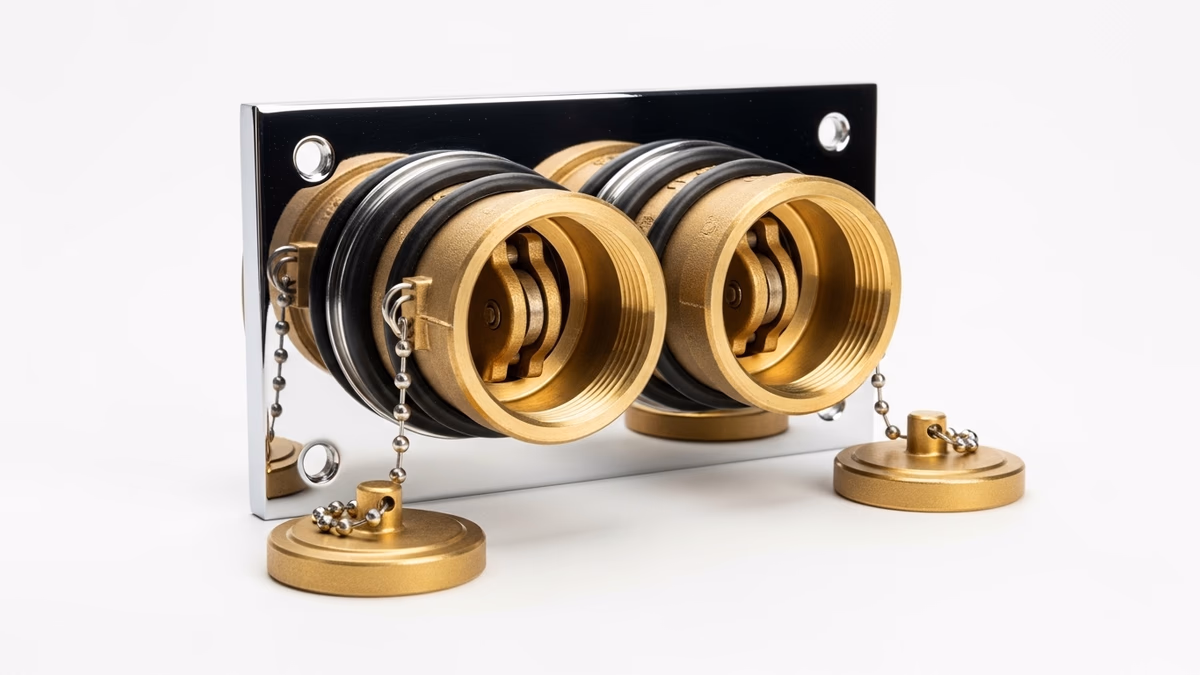

La Toma Siamesa Clappered FDC de Elkhart Brass es la conexión del cuerpo de bomberos (Fire Department Connection) con dos entradas de 2.5” NST, salida de 4” o 6”, fabricada en bronce fundido UNS C84400, con presión de trabajo de 175 PSI y presión de prueba de 500 PSI, certificada UL Listed y cumpliendo los requisitos de NFPA 13 y NFPA 14. Los clappers internos de bronce con asiento de elastómero en cada entrada funcionan como válvulas de retención automáticas: cuando los bomberos desconectan una manguera, el clapper de esa entrada cierra automáticamente y mantiene la presión en el sistema mientras el bombero reconecta, sin necesidad de ninguna acción adicional. Es la toma FDC estándar para edificios con sistemas de rociadores y standpipes donde se requiere prevención de contraflujo sin mecanismos de cierre manuales.

Especificaciones Técnicas

Característica	Especificación
Marca	Elkhart Brass
Modelo	Clappered Siamese FDC
Tipo	Conexión FDC con válvulas de retención (clappers)
Entradas	2 x 2.5” NST (National Standard Thread)
Salida	4” o 6” (según modelo)
Material del cuerpo	Bronce fundido UNS C84400
Clappers	Bronce con asiento de elastómero
Presión de trabajo	175 PSI
Presión de prueba	500 PSI
Acabado disponible	Bronce pulido o cromado
Certificaciones	UL Listed, NFPA 13, NFPA 14

Características Principales

• Clappers internos de bronce con asiento de elastómero en cada entrada: válvulas de retención automáticas que cierran por gravedad al desconectar una manguera, sin intervención del operador
• Operación independiente de entradas: el clapper de una entrada cierra sin afectar la alimentación activa por la otra entrada, manteniendo presión constante en el sistema durante cambio de manguera
• Bronce fundido UNS C84400 con roscas NST mecanizadas post-fundición para acoplamiento hermético desde la primera conexión en condiciones de campo con presión de tiempo
• Disponible en salida de 4” o 6” para cubrir sistemas de rociadores y standpipe con distintos caudales de diseño
• Acabado en bronce pulido o cromado que resiste décadas de exposición a la intemperie sin degradación funcional del mecanismo
• Compatible con tapones, cadenas y placa señalizadora estándar para instalación completa conforme a NFPA 14
• Roscas NST de 2.5” que corresponden al estándar utilizado por los cuerpos de bomberos en México, eliminando la necesidad de adaptadores en campo durante la emergencia
• Certificación UL Listed con documentación completa para proyectos con requisitos de aseguradora y verificación de protección civil

Aplicaciones

• Edificios con sistemas de rociadores automáticos donde NFPA 13 exige una FDC con válvulas de retención para alimentación suplementaria de los bomberos
• Sistemas de standpipe en edificios de más de cuatro pisos donde los bomberos bombean desde el exterior para alimentar líneas de ataque en los pisos superiores
• Estacionamientos subterráneos donde la FDC es el único punto de acceso para alimentación suplementaria desde el exterior del edificio
• Hospitales, hoteles y centros comerciales con sistemas de rociadores donde NFPA 13 requiere FDC con redundancia y prevención de contraflujo
• Edificios de ocupación masiva donde la alimentación simultánea desde dos unidades de bomberos diferentes sin interferencia entre líneas es un requisito de diseño

Normas Aplicables

• NFPA 13 Sec. 16.12 — Standard for the Installation of Sprinkler Systems: requisitos específicos para conexiones FDC incluyendo válvulas de retención
• NFPA 14 — Standard for the Installation of Standpipe and Hose Systems: conexiones FDC para sistemas de standpipe con alimentación suplementaria
• UL 246 — Standard for Hydrants for Fire-Protection Service: criterios de certificación para conexiones FDC de cuerpos de bomberos
• NOM-002-STPS-2010 — Condiciones de seguridad, prevención y protección contra incendios en centros de trabajo

Gama de México es distribuidor autorizado Elkhart Brass en México. La Siamesa Clappered está disponible en modelos de mayor demanda con entrega en 1–2 semanas, incluyendo tapones, cadenas y placa señalizadora. La cotización incluye ficha técnica oficial, certificado UL vigente y plano dimensional sin costo adicional.
