4-A

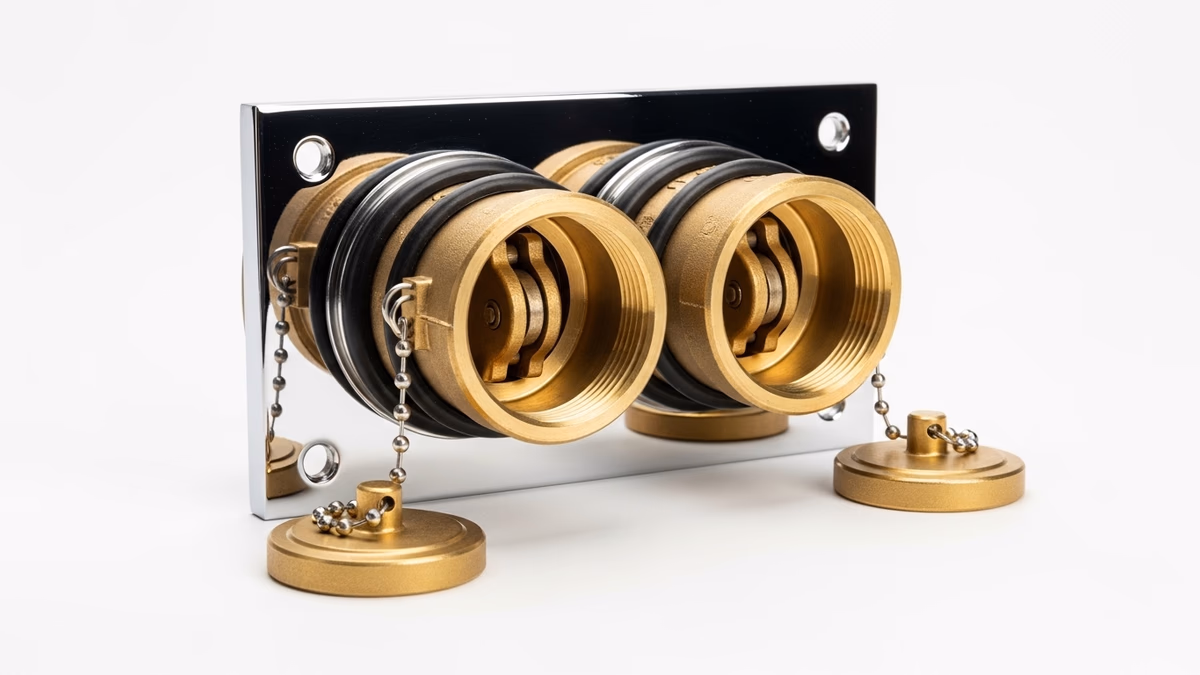

La Toma Siamesa FDC modelo 4-A Clappered de Elkhart Brass es la conexión de departamento de bomberos más especificada para edificios comerciales, corporativos y de uso mixto en América del Norte, fabricada en bronce fundido con dos entradas 2.5” NH hembra swivel y válvulas clapper de columpio positivo integradas en cada entrada. Las válvulas clapper actúan como retención individual en cada boca de la FDC: permanecen cerradas mientras la conexión no está en uso, evitando que el sistema interno se drene o que entre contaminación al edificio, y se abren automáticamente cuando el bombero conecta su manguera y aplica presión. Con capacidad de 500 GPM por entrada (1,000 GPM total) y certificación UL Listed y FM Approved, el modelo 4-A cumple los requisitos de NFPA 13 y NFPA 14 para la gran mayoría de los proyectos de edificación comercial e industrial en México.

Especificaciones Técnicas

Característica	Especificación
Marca	Elkhart Brass
Modelo	4-A Clappered
Material del cuerpo	Bronce fundido
Entradas	(2) 2.5” NH hembra swivel
Válvulas clapper	Columpio positivo de bronce con asiento de elastómero, una por entrada
Salida al sistema	2.5”, 3”, 4” o 5” (especificar al ordenar)
Capacidad por entrada	500 GPM
Capacidad total	1,000 GPM (ambas entradas simultáneas)
Válvula de drenaje	3/4” automática
Accesorios incluidos	Tapones con cadena, señalización NFPA
Altura de instalación	18” a 48” sobre nivel de piso terminado (NFPA 14)
Certificaciones	UL Listed, FM Approved

Funcionamiento y Aplicación

Cada entrada del modelo 4-A tiene su propia válvula clapper de columpio independiente. En estado inactivo, el peso y la presión del sistema mantienen ambos clappers cerrados, formando un sello hermético que impide el drenaje del agua del sistema hacia el exterior y bloquea el ingreso de contaminantes atmosféricos o agua pluvial. Cuando un bombero conecta su manguera a una de las entradas y aumenta la presión, el clapper correspondiente se abre permitiendo el flujo; la otra entrada puede permanecer cerrada si solo se conecta una unidad de bombeo, o abrirse con la segunda manguera para sumar el caudal de ambos equipos.

Esta operación independiente por entrada es la ventaja clave del modelo clappered frente al plain: el cuerpo de bomberos puede conectar una unidad y comenzar a alimentar el sistema de inmediato, sin esperar a conectar la segunda, y sin que la entrada libre permita la pérdida de presión. El sistema mantiene permanentemente su carga hidráulica interna protegida por los clappers, lo que es un requisito explícito de muchos especificadores de seguros y autoridades de construcción para edificios con presión permanente en el sistema.

Aplicaciones

• Edificios comerciales y de oficinas con rociadores automáticos: el modelo más especificado por ingenieros de protección contra incendios para edificios de 3 pisos o más bajo NFPA 13.
• Torres corporativas y edificios de uso mixto: los clappers mantienen la presión del sistema en los pisos superiores sin pérdidas mientras la FDC no está en uso activo.
• Hospitales y edificios de ocupación vulnerable: la protección contra drenaje y contaminación que ofrecen los clappers es un requisito de los programas de acreditación hospitalaria.
• Hoteles, centros comerciales y espacios de alta ocupación: requeridos por el IFC Sección 912 y los reglamentos de construcción municipales en proyectos de nueva edificación.
• Instalaciones industriales con sistemas de rociadores a presión: plantas de manufactura y bodegas donde el sistema permanece cargado y la pérdida de presión por la FDC causaría activación prematura de rociadores.
• Proyectos con especificación explícita de clappered: seguros de propiedad, normas estatales y autoridades locales que exigen válvulas de retención individuales por entrada en la FDC.

Normas Aplicables

• NFPA 13 — Norma para la instalación de sistemas de rociadores automáticos; la Sección 16.12 establece los requisitos de diseño, ubicación y componentes de la FDC para sistemas de rociadores, incluyendo la recomendación de clappers para prevenir drenaje.
• NFPA 14 — Norma para sistemas de tubería vertical (standpipe) y mangueras; define los requisitos completos de la FDC incluyendo tipo de válvulas, presión de prueba, accesibilidad, señalización y distancia a hidrante para sistemas Clase I, II y III.
• IFC Sección 912 — International Fire Code; establece los requisitos de ubicación visible y accesible, señalización con placa identificadora del sistema servido y distancia máxima al hidrante para todas las FDC en edificios nuevos y existentes.
• NOM-002-STPS-2010 — Condiciones de seguridad contra incendio en centros de trabajo; norma mexicana que establece los requisitos de los sistemas contra incendios en instalaciones industriales y comerciales, referenciando directamente a NFPA 13 y 14 para los componentes técnicos.
• UL 246 — Estándar Underwriters Laboratories para hidrantes de protección contra incendios; referencia complementaria aplicable a los componentes de suministro de agua del sistema donde se integra la FDC clappered.

Gama de México es distribuidor autorizado de Elkhart Brass en la República Mexicana, con inventario disponible del modelo 4-A Clappered en las configuraciones de salida más comunes. Nuestro equipo técnico asesora en la especificación correcta del diámetro de salida, la configuración de señalización exigida por las autoridades locales de protección civil y la coordinación con el diseñador del sistema para cumplir NFPA 13 y 14 en cada proyecto. Contáctenos para cotización, soporte en especificación y entrega en obra.
