2-A

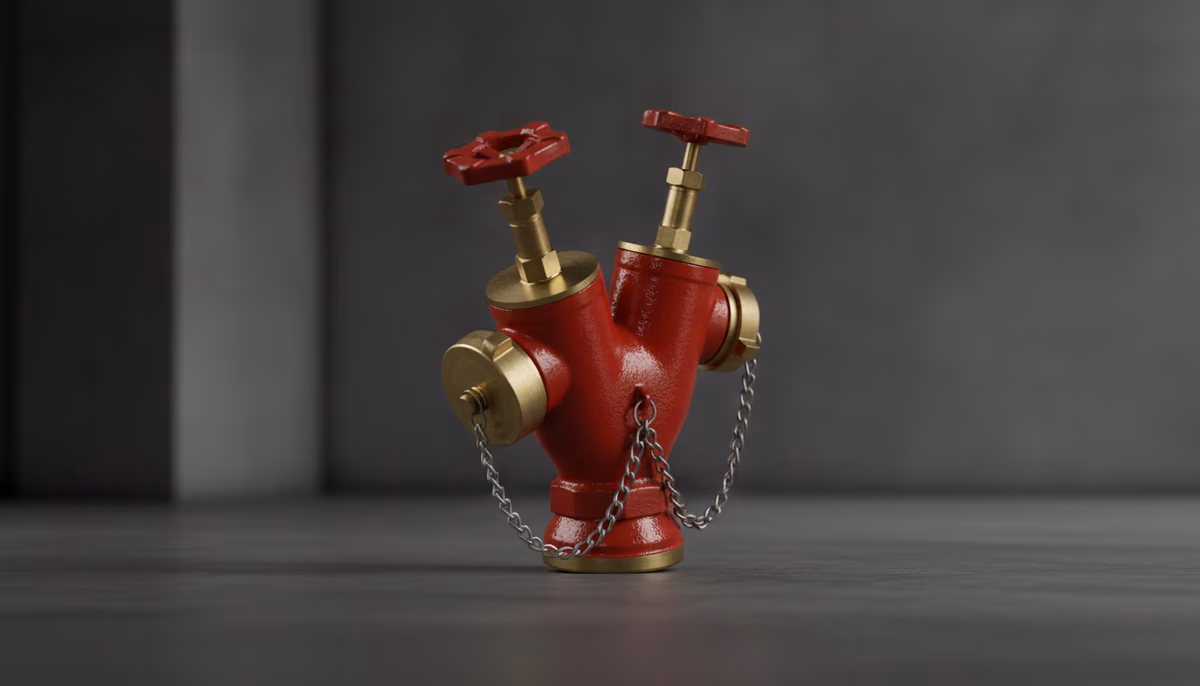

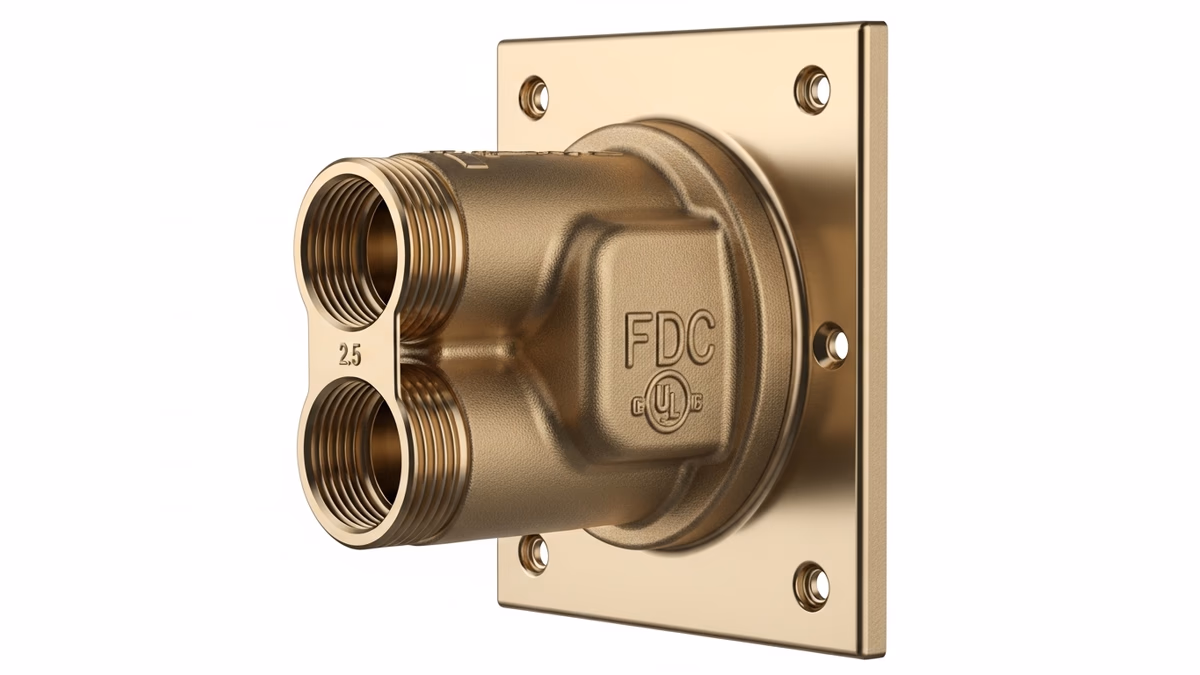

La Toma Siamesa FDC (Fire Department Connection) modelo 2-A Plain de Elkhart Brass es el punto de conexión exterior que permite a los bomberos inyectar agua desde las mangueras de su unidad hacia el sistema fijo de protección contra incendios del edificio, reforzando o reemplazando el suministro interno cuando la presión de la red es insuficiente. Fabricada en bronce fundido de alta durabilidad con dos entradas 2.5” FNH hembra swivel, este modelo “plain” (sin válvulas clapper) se instala cuando el sistema contra incendios cuenta con válvulas de retención en otro punto de la red. Con certificación UL Listed y FM Approved, cumple los requisitos obligatorios de NFPA 13 y NFPA 14 para conexiones de departamento de bomberos en edificios con sistemas de rociadores y standpipes en México y toda Norteamérica.

Especificaciones Técnicas

Característica	Especificación
Marca	Elkhart Brass
Modelo	2-A Plain
Material del cuerpo	Bronce fundido
Entradas	(2) 2.5” FNH hembra swivel
Salida al sistema	2.5”, 3”, 4” o 5” (especificar al ordenar)
Tipo de válvulas clapper	Sin clapper (plain); retención en otro punto del sistema
Capacidad por entrada	500 GPM
Capacidad total	1,000 GPM (ambas entradas simultáneas)
Válvula de drenaje	3/4” automática
Accesorios incluidos	Tapones con cadena, correa de cuero o acero
Altura de instalación	18” a 48” sobre nivel de piso terminado (NFPA 14)
Certificaciones	UL Listed, FM Approved

Funcionamiento y Aplicación

La toma siamesa FDC es el componente del sistema que conecta el exterior del edificio con la red interna de rociadores o standpipes. Cuando el cuerpo de bomberos llega a la escena, conecta sus mangueras de alta presión a las dos entradas de la FDC e inyecta agua a alta presión y volumen hacia el sistema interno, compensando la caída de presión de la red municipal durante el incendio o abasteciéndolo por completo cuando la red no llega al edificio con suficiente energía. Las dos entradas permiten conectar dos unidades de bombeo simultáneamente, duplicando el caudal disponible para el sistema.

El modelo 2-A “plain” carece de válvulas clapper individuales en cada entrada, por lo que requiere que el sistema cuente con una válvula de retención (check valve) aguas abajo para evitar el drenaje del sistema cuando la FDC no está en uso. Se especifica para instalaciones donde el diseñador del sistema prefiere centralizar el control de retención en un solo punto o donde la norma local permite esta configuración con supervisión adecuada. Es el modelo de menor costo inicial dentro de la familia FDC de Elkhart Brass.

Aplicaciones

• Sistemas de rociadores automáticos (NFPA 13): permite al cuerpo de bomberos reforzar la presión y el caudal del sistema de rociadores en caso de incendio severo o falla de la red municipal.
• Sistemas standpipe Clase I y III (NFPA 14): alimentación de la red de gabinetes de mangueras de 2.5” para que los equipos de bomberos operen con presión garantizada en cada piso.
• Edificios comerciales y corporativos: obligatorio por código en todo edificio equipado con sistema automático de supresión de acuerdo con el IFC y el reglamento de construcción local.
• Instalaciones industriales con sistemas fijos: plantas, bodegas y almacenes con sistemas de diluvio o rociadores que requieren punto de alimentación exterior accesible.
• Torres de oficinas y edificios de uso mixto: la FDC garantiza que el sistema funcione correctamente en pisos superiores donde la presión de red municipal es insuficiente por altura.
• Hospitales, hoteles y edificios de ocupación especial: requeridos por autoridades de inspección como punto de intervención del cuerpo de bomberos ante cualquier emergencia.

Normas Aplicables

• NFPA 13 — Norma para la instalación de sistemas de rociadores automáticos; la Sección 16.12 establece los requisitos de diseño, ubicación y señalización de la FDC para sistemas de rociadores.
• NFPA 14 — Norma para sistemas de tubería vertical (standpipe) y mangueras; define los requisitos de la FDC incluyendo diámetros, presión de prueba, accesibilidad y señalización para sistemas Clase I, II y III.
• IFC Sección 912 — International Fire Code; establece los requisitos de ubicación, acceso, señalización y distancia a hidrante para todas las FDC en edificios nuevos y existentes.
• NOM-002-STPS-2010 — Condiciones de seguridad contra incendio en centros de trabajo; norma mexicana que establece los requisitos de los sistemas contra incendios, incluyendo conexiones para bomberos, en instalaciones industriales y comerciales.
• UL 246 — Estándar Underwriters Laboratories para hidrantes de protección contra incendios; referencia aplicable a los componentes de suministro de agua del sistema donde se instala la FDC.

Gama de México es distribuidor autorizado de Elkhart Brass en la República Mexicana, con disponibilidad del modelo 2-A Plain en múltiples configuraciones de salida. Nuestro equipo técnico asesora en la selección entre el modelo plain y el clappered según el diseño del sistema, los requerimientos de NFPA 13/14 y las exigencias de las autoridades locales de protección civil. Contáctenos para cotización, especificación técnica y soporte en la instalación.
