4-AS

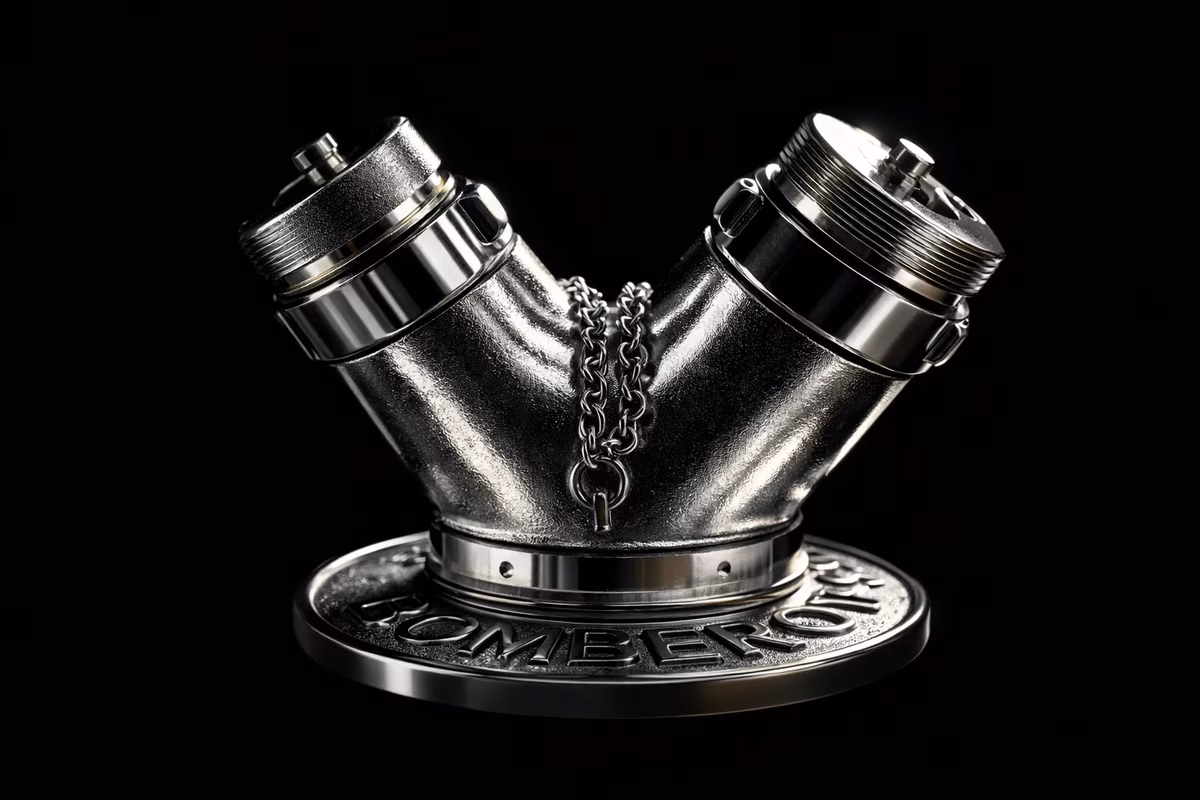

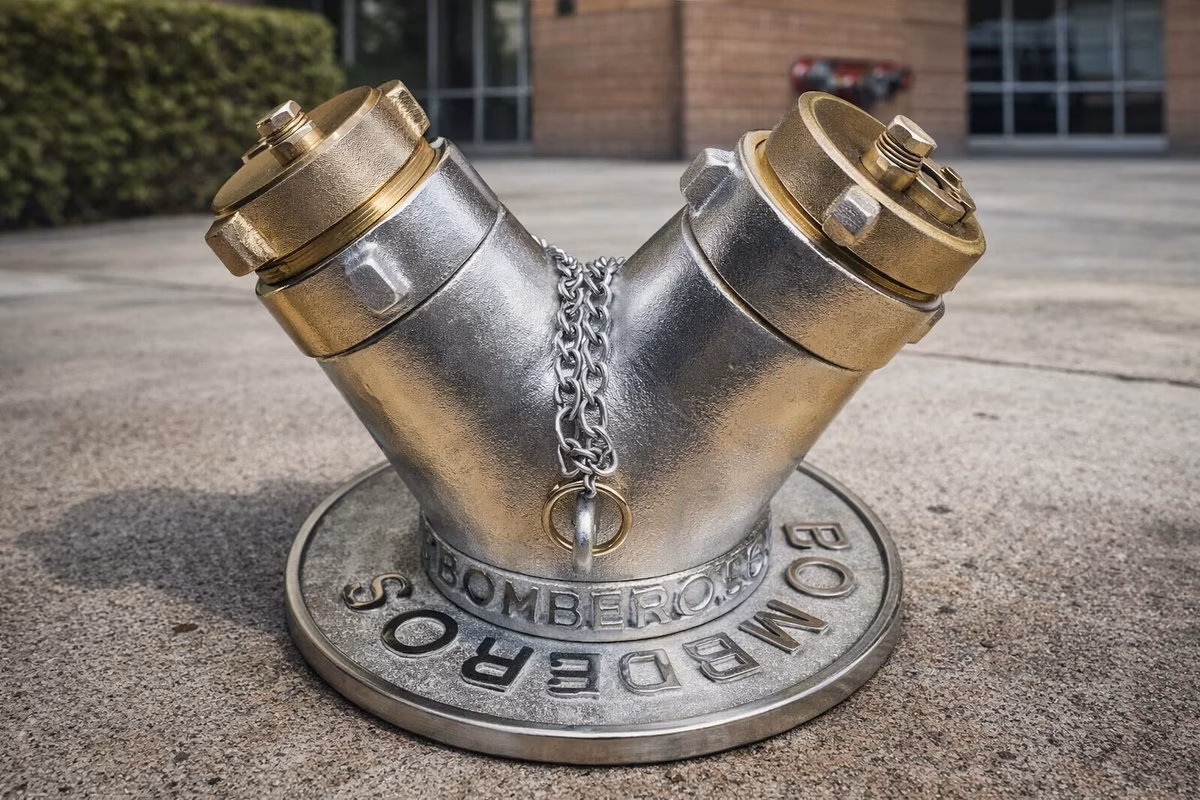

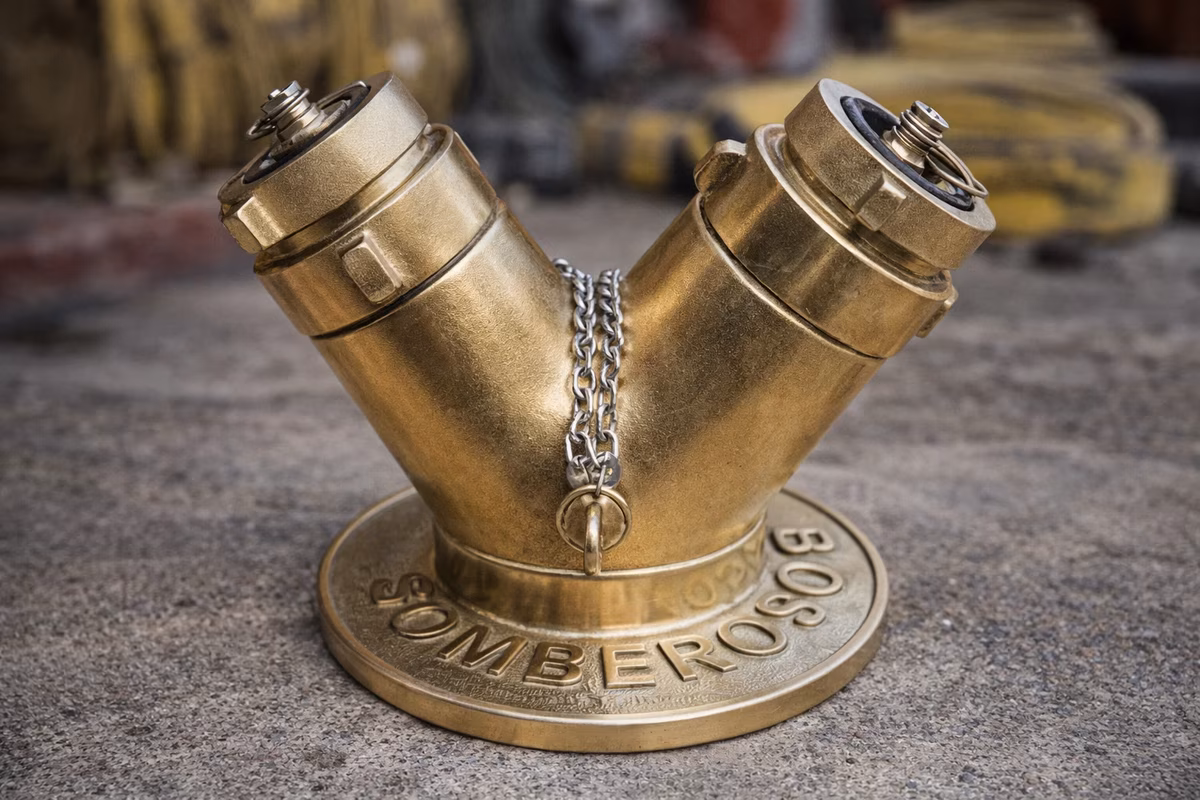

La Toma Siamesa FDC Elkhart Brass modelo 4-AS reúne dos entradas estándar de 2.5” NH hembra swivel con una salida Storz de 4” de conexión rápida por cuarto de vuelta, permitiendo que los cuerpos de bomberos equipados con mangueras de gran diámetro se conecten directamente al sistema sin adaptadores adicionales ni pérdida de tiempo. Con capacidad total de 1,000 GPM, certificación UL Listed y FM Approved, y cuerpo de bronce fundido, este modelo es la interfaz ideal entre la red de hidrantes o camión cisterna y los sistemas de rociadores o standpipes en instalaciones industriales, almacenes y edificios de alto caudal requerido.

Especificaciones Técnicas

Característica	Especificación
Marca	Elkhart Brass
Modelo	4-AS
Material del cuerpo	Bronce fundido C83600
Entradas	2 × 2.5” NH hembra swivel
Salida	Storz 4” (acoplamiento simétrico cuarto de vuelta)
Capacidad total	1,000 GPM
Presión de trabajo	300 PSI
Presión de prueba hidrostática	900 PSI
Válvulas clapper	Bronce con asiento de elastómero EPDM
Material del acoplamiento Storz	Aluminio anodizado o bronce según configuración
Tapones incluidos	2 tapones NH + 1 cap Storz con cable
Certificaciones	UL Listed, FM Approved, NFPA 14

Características Principales

• Salida Storz 4” de acoplamiento simétrico por cuarto de vuelta que permite a los bomberos conectar la línea de gran diámetro en menos de 5 segundos sin necesidad de roscar ni alinear componentes, reduciendo el tiempo de respuesta en emergencias
• Dos entradas 2.5” NH hembra swivel compatibles con las mangueras convencionales de los cuerpos de bomberos para situaciones donde no se dispone de mangueras de gran diámetro o se requiere alimentación desde dos unidades simultáneas
• Diseño asexuado del acoplamiento Storz que acepta cualquier extremo de la manguera Storz de 4” sin identificar macho ni hembra, simplificando el despliegue bajo condiciones de estrés operativo
• Válvulas clapper independientes en cada entrada NH que previenen el retorno de agua y permiten conectar o desconectar una manguera sin interrumpir el flujo de la otra entrada activa
• Cuerpo de bronce fundido C83600 con paredes de espesor extra para soportar las cargas de torsión que genera el giro de cuarto de vuelta del acoplamiento Storz bajo presión
• Tapones de protección para las tres conexiones (dos NH y un cap Storz con cable de acero inoxidable) que preservan la integridad de los empaques y las superficies de sellado en periodos sin uso
• Identificación grabada conforme a NFPA 14 con indicación del tipo de sistema alimentado (sprinkler, standpipe o combinado) para orientación rápida del bombero en la escena

Aplicaciones

• Centros de distribución, almacenes de gran superficie y bodegas frigoríficas donde los sistemas de rociadores de alto caudal requieren alimentación externa a través de mangueras de 4” de gran diámetro
• Instalaciones industriales, plantas manufactureras y complejos petroquímicos donde los cuerpos de bomberos industriales operan con equipos Storz de gran diámetro como estándar propio
• Modernización de FDC existentes con salida NH convencional en instalaciones que han migrado sus mangueras de suministro al estándar Storz 4” para aumentar el caudal disponible
• Aeropuertos, terminales de carga y hangares que requieren cumplir con NFPA 409 y cuya brigada interna opera vehículos de rescate contraincendio (ARFF) equipados con conexiones Storz
• Puertos, astilleros y zonas industriales costeras donde los cuerpos de bomberos portuarios utilizan mangueras Storz de 4” en lugar de las mangueras NH convencionales municipales

Normas Aplicables

• NFPA 13 Sección 16.12 — Requisitos de diseño, ubicación y señalización para conexiones de departamento de bomberos en sistemas de rociadores automáticos
• NFPA 14 — Norma para la instalación de sistemas de tubería vertical, mangueras y conexiones FDC en standpipes
• IFC Sección 912 — International Fire Code: acceso, ubicación y mantenimiento de conexiones de departamento de bomberos
• UL 246 — Estándar de Underwriters Laboratories para tomas de conexión de departamento de bomberos
• NOM-002-STPS-2010 — Condiciones de seguridad contra incendio en los centros de trabajo; aplica a la instalación y mantenimiento de equipos FDC
• NOM-003-SEGOB-2011 — Señalización de protección civil y emergencias: rotulación e identificación de la toma FDC

Gama de México es distribuidor autorizado de Elkhart Brass y cuenta con la Toma Siamesa FDC Storz 4” modelo 4-AS en inventario para proyectos industriales y logísticos en toda la República Mexicana. Nuestros especialistas pueden asesorarle en la coordinación con el departamento de bomberos local para confirmar la compatibilidad con sus mangueras de gran diámetro, así como en los requerimientos de señalización y la elaboración de memorias de cálculo hidráulico. Contáctenos para cotización, disponibilidad y soporte técnico.
