Valved Siamese FDC

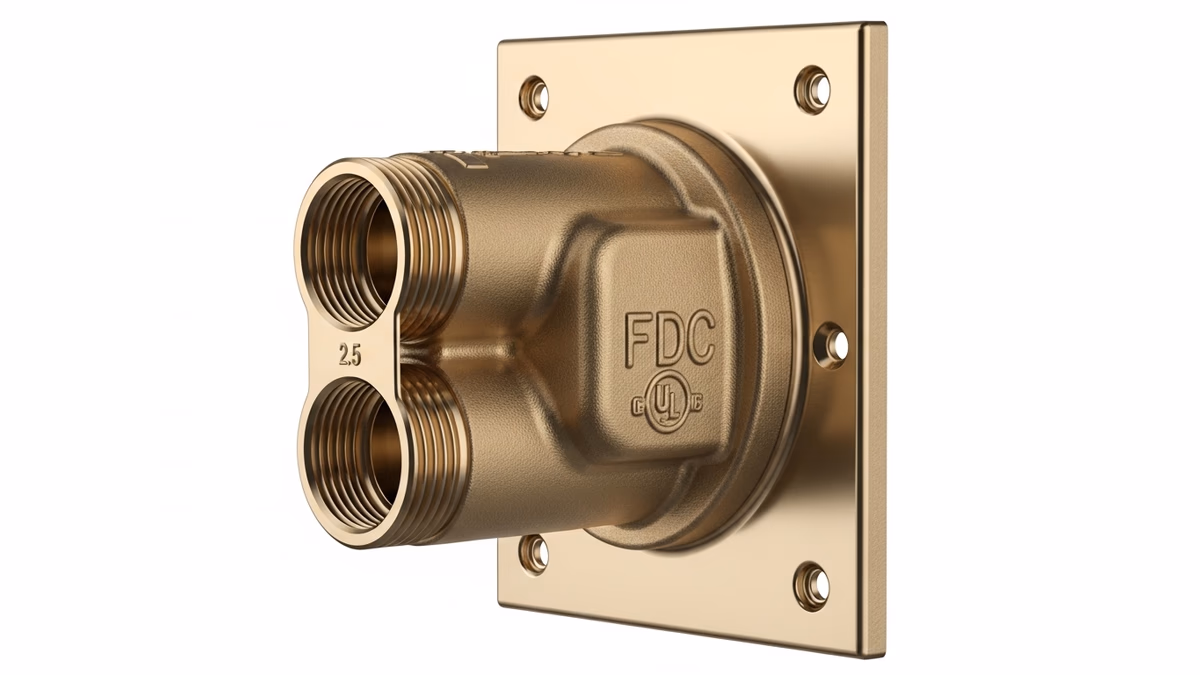

La Toma Siamesa Valved FDC de Elkhart Brass integra válvulas de bola de cuarto de giro en cada una de sus dos entradas de 2.5” NST, con salida de 4” o 6”, fabricada en bronce fundido UNS C84400, con presión de trabajo de 175 PSI y presión de prueba de 500 PSI, certificada UL Listed. A diferencia de los clappers pasivos del modelo Clappered, las válvulas de bola proporcionan cierre positivo controlado manualmente, indicador visual de posición abierto/cerrado y la posibilidad de aislar una entrada deliberadamente para mantenimiento, pruebas hidrostáticas o para impedir que desechos del exterior entren al sistema cuando los tapones se pierden. Es la FDC recomendada para edificios de gran altura, instalaciones con programas de mantenimiento estrictos y proyectos donde la mantenibilidad del sistema a largo plazo es un criterio de diseño.

Especificaciones Técnicas

Característica	Especificación
Marca	Elkhart Brass
Modelo	Valved Siamese FDC
Tipo	FDC con válvulas de bola integrales por entrada
Entradas	2 x 2.5” NST (National Standard Thread)
Salida	4” o 6” (según modelo)
Material del cuerpo	Bronce fundido UNS C84400
Válvulas	Bola de cuarto de giro, bronce con asiento acero inoxidable
Presión de trabajo	175 PSI
Presión de prueba	500 PSI
Indicador de posición	Visual: manija alineada = abierta
Certificaciones	UL Listed, NFPA 13, NFPA 14

Características Principales

• Válvulas de bola de cuarto de giro en cada entrada con cierre positivo: sellado hermético superior al de los clappers para prevenir filtraciones que activen la bomba jockey innecesariamente
• Indicador visual de posición abierto/cerrado en cada válvula, permitiendo verificar el estado de las entradas desde el exterior del edificio sin herramientas
• Operación con una mano: cuarto de giro permite abrir o cerrar cada entrada en segundos, incluso con guantes puestos durante una operación activa
• Dimensiones de montaje idénticas al modelo Clappered: permite upgrade en edificios existentes sin modificaciones de albañilería ni cambio del niple de pared
• Válvulas de bola que permiten aislar una entrada durante pruebas hidrostáticas sin despresurizar el sistema completo, reduciendo el tiempo de las inspecciones reglamentarias
• Cierre hermético de la válvula de bola impide que basura, piedras y sedimento entren al sistema desde entradas con tapones faltantes en siamesas expuestas a la intemperie
• Bronce fundido UNS C84400 con roscas NST mecanizadas post-fundición para acoplamiento hermético desde la primera conexión bajo presión de tiempo
• Certificación UL Listed con documentación completa para proyectos con requisitos de aseguradora, protección civil y organismos de verificación

Aplicaciones

• Edificios de gran altura (NFPA 14 Clase I o III) donde las pruebas hidrostáticas anuales requieren poder aislar una entrada mientras se presuriza por la otra
• Hospitales, centros de datos y plantas farmacéuticas con programas de mantenimiento trimestral que necesitan prueba entrada por entrada sin interrumpir la protección del edificio
• Edificios en zonas urbanas con riesgo de vandalismo donde los tapones se pierden con frecuencia y la válvula de bola impide que los desechos lleguen al sistema
• Instalaciones nuevas de más de 10 pisos donde la inversión en la versión Valved se justifica por la mantenibilidad durante la vida útil del sistema (30+ años)
• Proyectos con bombas jockey sensibles donde el cierre hermético de la válvula de bola elimina los ciclos innecesarios de la bomba por filtraciones en los clappers

Normas Aplicables

• NFPA 13 Sec. 16.12 — Standard for the Installation of Sprinkler Systems: requisitos específicos para conexiones FDC con control de flujo por entrada
• NFPA 14 — Standard for the Installation of Standpipe and Hose Systems: conexiones FDC para sistemas Clase I y III con válvulas individuales
• UL 246 — Standard for Hydrants for Fire-Protection Service: criterios de certificación para conexiones FDC de cuerpos de bomberos
• NFPA 25 — Standard for the Inspection, Testing, and Maintenance of Water-Based Fire Protection Systems: requisitos de mantenibilidad que favorecen el modelo Valved en instalaciones con inspección rigurosa
• NOM-002-STPS-2010 — Condiciones de seguridad, prevención y protección contra incendios en centros de trabajo

Gama de México es distribuidor autorizado Elkhart Brass en México. La Siamesa Valved se recomienda para proyectos nuevos de edificios de más de 10 pisos y para instalaciones con programas de mantenimiento estrictos. Entrega en 2–3 semanas con ficha técnica oficial, certificado UL vigente, plano dimensional y asesoría de selección Clappered vs. Valved sin costo adicional.
