GAB-DC-30E

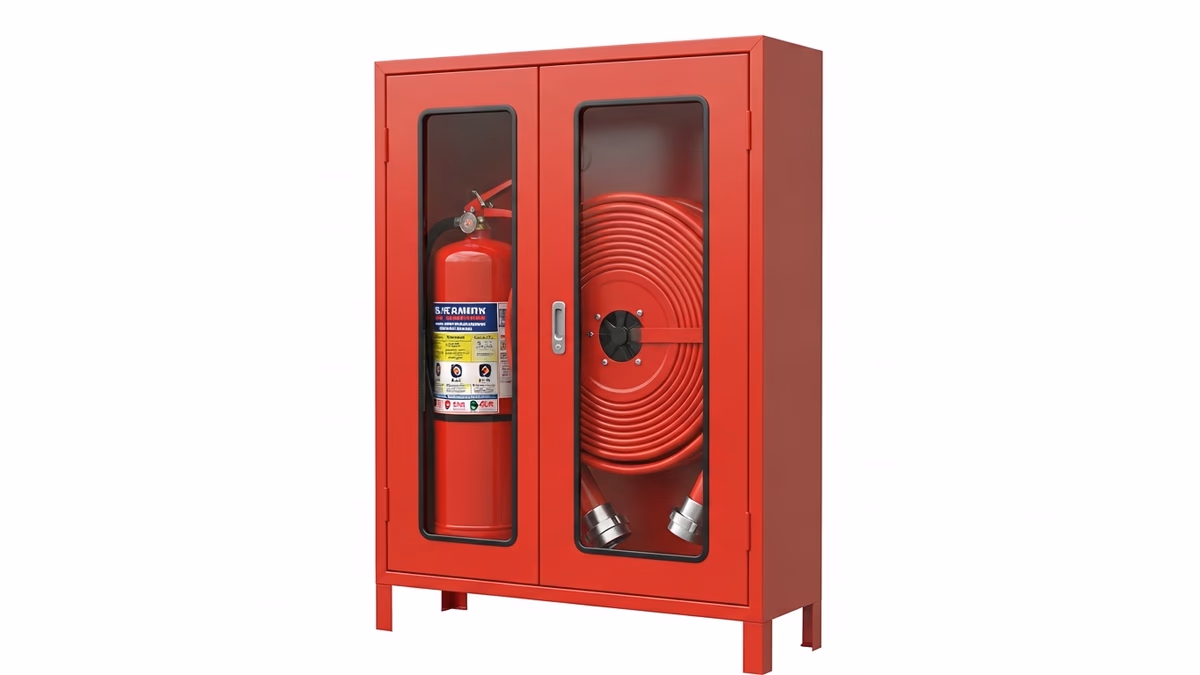

El gabinete doble compartimento concentra en un solo punto de emergencia el sistema de manguera de 1.5” x 30 m con válvula angular de bronce a 300 PSI y el espacio dedicado para extintor portátil de 4.5 o 6 kg, con dos puertas de vidrio templado completamente independientes que permiten acceder a cada elemento sin interferencia y sin necesidad de conocer la disposición interna del gabinete bajo la presión de una emergencia. Fabricado en lámina de acero calibre 22 con división interna de calibre 24 y pintura electrostática roja, cumple simultáneamente con NOM-002-STPS-2010, NFPA 14 Clase II y NFPA 10 en una sola unidad de 88 x 110 x 21 cm.

Especificaciones Técnicas

Característica	Especificación
Marca	Nacional
Modelo	GAB-DC-30E
Material cuerpo	Lámina de acero calibre 22
División interna	Acero calibre 24
Acabado exterior	Pintura electrostática roja
Dimensiones totales	88 cm alto x 110 cm ancho x 21 cm fondo
Compartimento izquierdo	Manguera 1.5” x 30 m con válvula y boquilla
Compartimento derecho	Extintor portátil 4.5 o 6 kg (extintor no incluido)
Manguera	1.5” x 30 m, doble forro, coples bronce NST, 300 PSI
Válvula angular	Bronce 1.5”, entrada NPT, salida NST
Puertas	Dos independientes con vidrio templado 3 mm
Bisagras	Continuas 180° en cada puerta
Certificaciones	NOM-002-STPS-2010, NFPA 14, NFPA 10

Contenido del Gabinete

• Manguera contra incendios 1.5” x 30 m, doble forro con coples de bronce NST (compartimento izquierdo)
• Válvula angular de bronce 1.5” con entrada NPT y salida NST
• Boquilla chiflón de tres posiciones (chorro, neblina, cerrado)
• Niple hexagonal de bronce para conexión a la red
• Llave spanner para coples NST
• Rack portamanguera oscilante
• Soporte de extintor regulable para 4.5 o 6 kg (compartimento derecho)
• Instrucciones de uso en caso de emergencia para cada compartimento
• Señalización exterior diferenciada: “MANGUERA” / “EXTINTOR” con NOM-003-SEGOB-2011

Aplicaciones

• Edificios industriales y comerciales que deben cumplir simultáneamente con la dotación de gabinete de manguera (NFPA 14) y extintor portátil (NFPA 10) en el mismo punto, reduciendo el número de anclajes y la superficie de pared utilizada

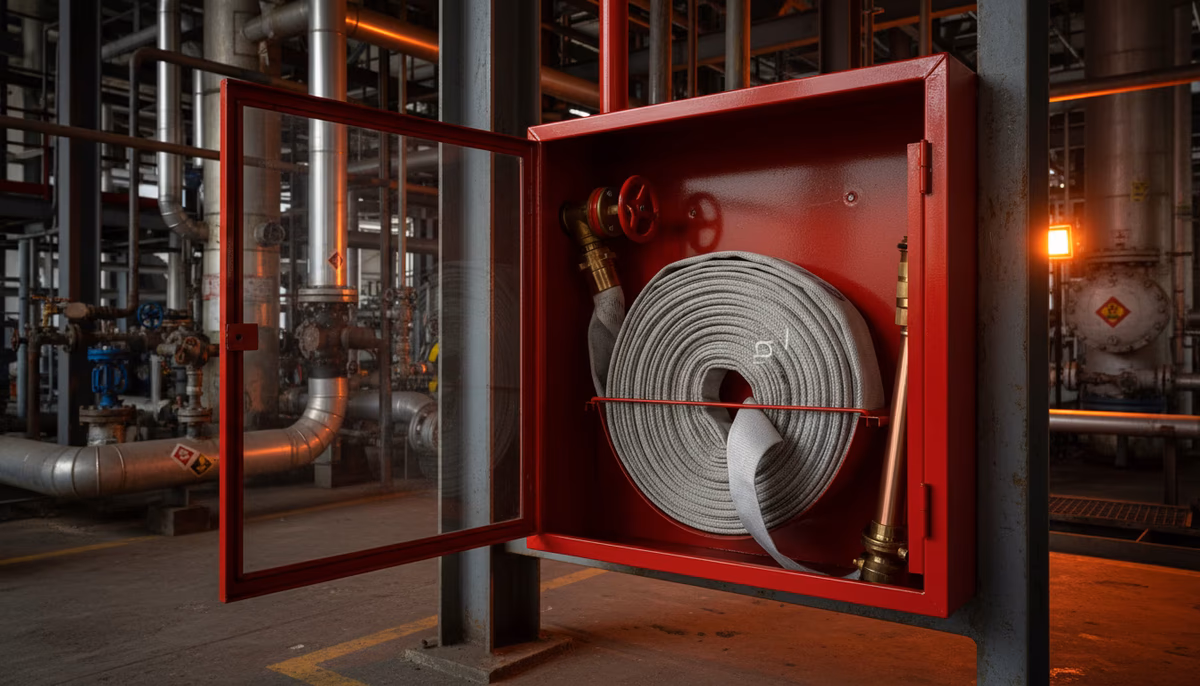

• Naves de manufactura, plantas de producción y almacenes de alto contenido combustible donde la normativa exige ambos sistemas y la brigada interna necesita encontrarlos en un solo lugar bajo estrés
• Centros de distribución, bodegas de logística y tiendas de autoservicio con áreas extensas donde la concentración de los medios de extinción en estaciones definidas simplifica la capacitación de brigadas
• Garajes, talleres automotrices y estaciones de servicio donde el riesgo de incendio de clase B exige el extintor multipropósito junto al suministro de agua para contención perimetral
• Edificios de uso mixto, hospitales y escuelas donde el dictamen de protección civil requiere la presencia de ambos medios de extinción en cada nivel o zona de riesgo sin duplicar los puntos de instalación

Normas Aplicables

• NFPA 14 — Standard for the Installation of Standpipe and Hose Systems, Clase II, Sección 7.10: sistemas de manguera de 1.5” para uso por ocupantes del edificio
• NOM-002-STPS-2010 — Condiciones de seguridad, prevención y protección contra incendios en los centros de trabajo, sección 6.2: dotación y ubicación de gabinetes y extintores
• NOM-003-SEGOB-2011 — Señales y avisos para protección civil: señalización diferenciada de cada compartimento del gabinete
• NFPA 1962 — Standard for the Inspection, Care, and Use of Fire Hose: pruebas hidrostáticas anuales de la manguera a 300 PSI
• NFPA 10 — Standard for Portable Fire Extinguishers: requisitos de instalación, accesibilidad y mantenimiento del extintor alojado en el compartimento derecho
• Reglamento de Construcciones para el Distrito Federal — Artículo 86: requisitos de sistemas de extinción de incendios en edificaciones según uso y superficie

---

Gama de México suministra el gabinete doble compartimento con disponibilidad inmediata en CDMX y envío nacional. Contáctenos para cotización por volumen, asesoría en distribución de estaciones de emergencia por planta y coordinación de proyecto con el responsable de protección civil del inmueble.
