SUC-400-3-COL

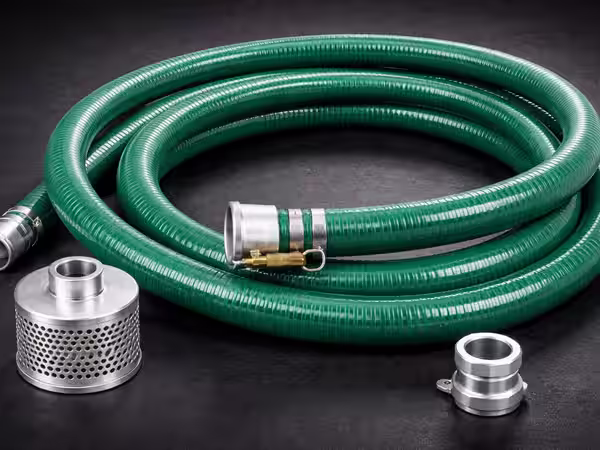

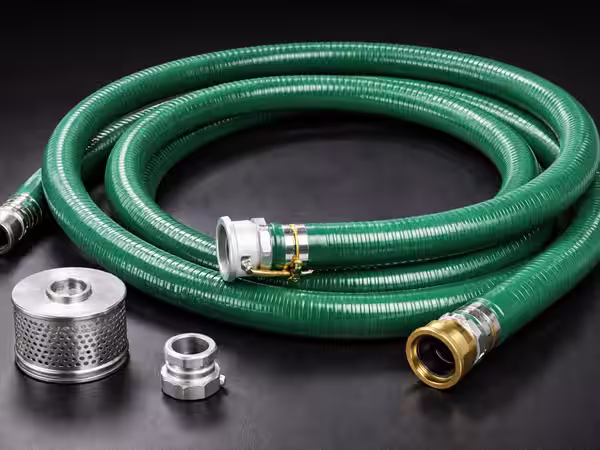

La manguera de succión SUC-400-3-COL de 4 pulgadas de diámetro interior (100 mm) y 3 metros de longitud incorpora un colador canastilla de aluminio con malla de acero inoxidable en el extremo de aspiración, diseñado para retener hojas, piedras, sedimentos gruesos y cualquier sólido mayor a 6 mm antes de que alcancen los impulsores de la bomba. Trabaja bajo vacío de hasta -0.8 bar, con la misma construcción de espiral helicoidal galvanizado que previene el colapso, entregando un kit completo listo para conectar y operar desde la primera intervención. La canastilla es desmontable para limpieza rápida en campo sin herramientas, lo que resulta crítico en operaciones prolongadas sobre fuentes naturales con alta carga de sólidos.

Especificaciones Técnicas

Característica	Especificación
Marca	Nacional (Fabricación Mexicana)
Modelo	SUC-400-3-COL
Diámetro interior	4” (100 mm)
Longitud	3 metros (10 pies)
Presión máx. de trabajo (positiva)	3.5 bar (50 PSI) temporal
Vacío máximo	-0.8 bar (-12 PSI)
Construcción	Espiral helicoidal de alambre galvanizado embebido
Capa exterior	Caucho sintético EPDM resistente a UV y ozono
Forro interior	EPDM liso, apto para agua potable
Colador	Canastilla de aluminio con malla acero inoxidable
Apertura de malla	6 mm
Acoples	Storz 100 mm aluminio anodizado (incluidos)
Temperatura de trabajo	-20 °C a +70 °C
Peso kit completo	10 kg

Por Qué Manguera Rígida para Succión

Sin refuerzo estructural, la presión negativa de operación colapsa la pared de la manguera desde el primer instante del cebado, impidiendo que la bomba establezca el vacío necesario para elevar el agua. El espiral helicoidal galvanizado de la SUC-400-3-COL actúa como esqueleto rígido interno que mantiene la sección circular bajo el diferencial de presión de -0.8 bar, mientras el caucho EPDM exterior e interior proporciona estanqueidad y flexibilidad para el tendido. Esta rigidez es especialmente importante cuando el colador queda parcialmente obstruido por detritos: la reducción de sección de paso libre aumenta el diferencial de presión a través del filtro, elevando el vacío en la manguera; la estructura helicoidal garantiza que la pared no ceda bajo esa condición transitoria.

Para bombas de 4” de diámetro de succión trabajando a 500–800 GPM, la malla de 6 mm del colador ofrece un área de paso neto suficiente para mantener la velocidad en la canastilla por debajo de 1 m/s, evitando pérdidas de carga adicionales significativas incluso con la malla parcialmente tapada por hojas.

Aplicaciones

• Ríos, arroyos y canales de irrigación — fuentes con alto contenido de hojas, ramas pequeñas y arena que dañarían impulsores sin filtración previa
• Lagos y lagunas con fondo lodoso — succión cerca del fondo donde la concentración de sedimentos es mayor
• Cisternas industriales con sedimentos acumulados — tanques de almacenamiento con turbiedad por óxidos, incrustaciones o restos de proceso
• Pozos de agua no tratada — fuentes subterráneas con arenas finas y gravas que requieren retención antes de la bomba
• Pipas contraincendio en zonas rurales y forestales — áreas donde la única fuente disponible es un cauce natural con carga alta de sólidos
• Operaciones de emergencia post-sismo o inundación — cuando las fuentes de agua están contaminadas con escombros, tierra y residuos sólidos diversos

Normas Aplicables

• NFPA 1961 — Standard on Fire Hose: requisitos de construcción y prueba para mangueras de succión; el colador es un accesorio que no modifica la clasificación de la manguera bajo esta norma
• NFPA 1901 — Standard for Automotive Fire Apparatus: especifica el uso de coladores en los extremos de succión de las mangueras de aspiración para prevenir daños a la bomba en autobombas y pipas contraincendio
• NFPA 1962 — Standard for the Care, Use, Inspection, Service Testing, and Replacement of Fire Hose, Couplings, Nozzles, and Fire Hose Appliances: incluye la inspección de acoples y accesorios como coladores; establece criterios de retiro de servicio por deformación o deterioro de la malla
• NOM-002-STPS-2010 — Condiciones de seguridad para prevención y protección contra incendios en los centros de trabajo: aplica al mantenimiento preventivo del equipo de extinción, incluyendo la revisión periódica del colador de succión
• NFPA 1963 — Standard for Fire Hose Connections: dimensiones de los acoples Storz 100 mm del extremo superior de la manguera y del conector macho del colador en el extremo inferior
• NFPA 20 — Standard for the Installation of Stationary Pumps for Fire Protection: exige la instalación de coladores en la tubería de aspiración de bombas estacionarias alimentadas desde cisterna o fuente abierta, requisito que esta manguera satisface en instalaciones temporales

Gama de México ofrece el kit SUC-400-3-COL como solución integrada lista para usar en emergencias y en instalaciones fijas. Contamos con repuestos de canastilla y malla para reposición en campo. Asesore a su brigada o equipo de protección civil sobre la frecuencia de limpieza y los criterios de inspección conforme a NFPA 1962; nuestro equipo técnico está disponible para capacitación y soporte.
