SUC-400-3-PVC

La manguera de succión SUC-400-3-PVC de 4 pulgadas de diámetro interior (100 mm) y 3 metros de longitud está fabricada en PVC transparente reforzado con espiral de PVC rígido, lo que permite visualizar directamente el flujo de agua durante la operación y detectar de inmediato la entrada de aire, la presencia de obstrucciones o el inicio de cavitación sin necesidad de instrumentos adicionales. Opera bajo vacío de hasta -0.6 bar, nivel suficiente para la mayoría de aplicaciones de succión superficial desde cisternas abiertas y fuentes a baja profundidad. Con solo 5 kg por tramo, es la opción más ligera y económica del catálogo, orientada a entrenamiento de brigadas, pruebas de sistemas y transferencias temporales de agua limpia donde las condiciones de servicio no exigen la resistencia del caucho EPDM.

Especificaciones Técnicas

Característica	Especificación
Marca	Nacional
Modelo	SUC-400-3-PVC
Diámetro interior	4” (100 mm)
Longitud	3 metros (10 pies)
Presión máx. de trabajo (positiva)	2.5 bar (36 PSI) temporal
Vacío máximo	-0.6 bar (-9 PSI)
Construcción	Espiral de PVC rígido embebido en pared de PVC flexible
Capa exterior	PVC transparente resistente a abrasión superficial
Forro interior	PVC transparente liso
Acoples	NH/NST 4” aluminio (incluidos)
Temperatura de trabajo	0 °C a +50 °C
Peso por tramo	5 kg
Visibilidad	Transparente — visualización directa del flujo

Por Qué Manguera Rígida para Succión

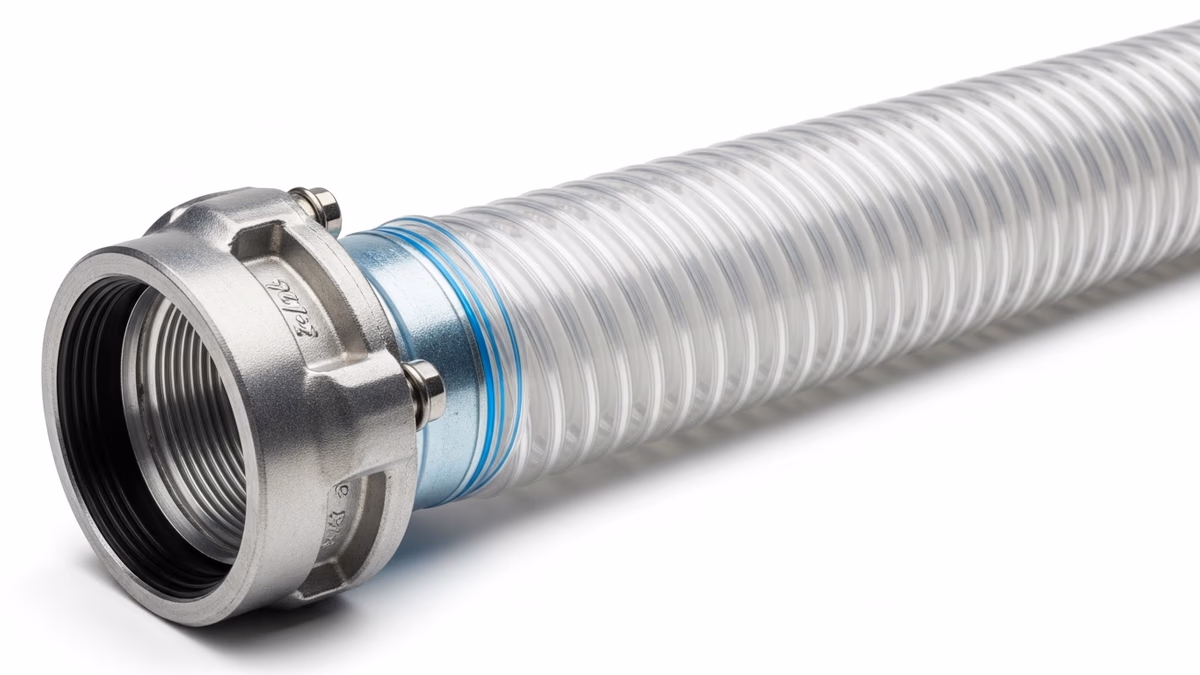

Incluso en PVC, una manguera sin refuerzo estructural colapsa ante la presión negativa. El espiral de PVC rígido embebido de la SUC-400-3-PVC actúa como el armazón que impide que la pared flexible se doble hacia el interior bajo vacío. La diferencia respecto al alambre galvanizado del modelo EPDM está en el nivel máximo de vacío soportado: el espiral de PVC resiste -0.6 bar de forma confiable, mientras que para operaciones que exigen -0.8 bar es necesario optar por la versión con alambre galvanizado y forro de caucho.

Para dimensionar el uso correcto: el límite de -0.6 bar equivale a una altura de aspiración teórica de aproximadamente 6 metros de columna de agua, aunque en la práctica se recomienda no superar 4 metros de profundidad para mantener un margen de seguridad. En cisternas a nivel de superficie o ligeramente enterradas, este nivel de vacío es más que suficiente para alimentar bombas de hasta 600 GPM con cebado rápido y operación estable.

Aplicaciones

• Entrenamiento de brigadas contra incendio y bomberos — la transparencia permite al instructor verificar visualmente el cebado y el flujo durante los ejercicios, sin necesidad de instrumentos
• Pruebas de funcionamiento de bombas y sistemas — detección visual inmediata de entradas de aire en conexiones, cavitación y obstrucciones antes de poner en servicio un sistema
• Transferencia temporal de agua limpia en obras y eventos — operaciones de corta duración donde la vida útil reducida frente al caucho no es un factor crítico
• Sistemas de succión de baja exigencia en riego de emergencia — fuentes superficiales con agua limpia a baja profundidad donde no se requiere el vacío máximo de -0.8 bar
• Aplicaciones didácticas en cursos de hidráulica y protección civil — la visualización del flujo, las burbujas y los fenómenos de cavitación hace de esta manguera una herramienta de enseñanza invaluable
• Reemplazo económico temporal mientras se repara la manguera de caucho principal — mantener operativa la bomba con un costo mínimo mientras llega el repuesto definitivo

Normas Aplicables

• NFPA 1961 — Standard on Fire Hose: esta manguera de PVC puede no cumplir con los requisitos de presión de prueba de NFPA 1961 para uso operativo permanente en equipos de extinción certificados; se recomienda verificar con el fabricante antes de usarla en autobombas que exigen cumplimiento estricto
• NFPA 1901 — Standard for Automotive Fire Apparatus: para uso permanente en autobombas se requiere la versión de caucho EPDM o NBR; esta manguera es apta para entrenamiento y pruebas de acuerdo con los programas de mantenimiento del equipo

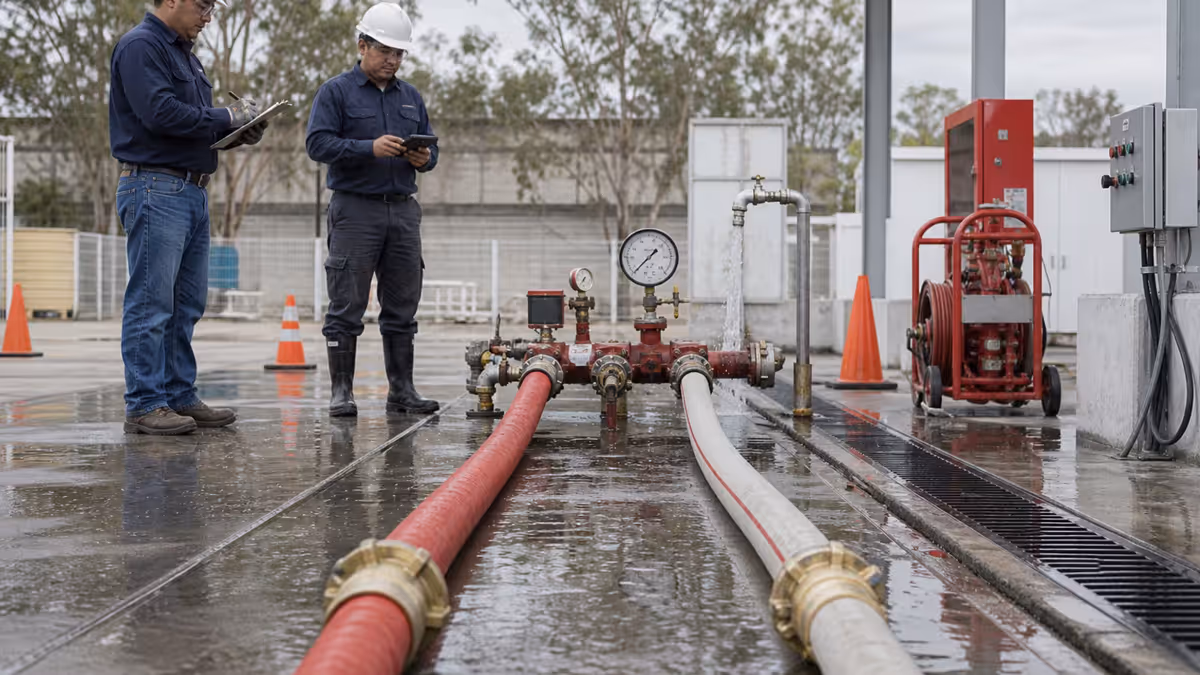

• NFPA 1962 — Standard for the Care, Use, Inspection, Service Testing, and Replacement of Fire Hose, Couplings, Nozzles, and Fire Hose Appliances: los criterios de inspección aplican con igual rigor; la degradación por UV es más rápida en PVC que en caucho, por lo que se recomienda inspección visual más frecuente
• NOM-002-STPS-2010 — Condiciones de seguridad para prevención y protección contra incendios en los centros de trabajo: aplica para el equipo de protección en centros de trabajo; se debe documentar el uso de esta manguera como equipo de entrenamiento o temporal en el programa de protección contra incendios
• NFPA 1963 — Standard for Fire Hose Connections: los acoples NH/NST 4” incluidos cumplen con las dimensiones y tolerancias de esta norma para compatibilidad universal con equipos de bomberos y brigadas en México
• NFPA 20 — Standard for the Installation of Stationary Pumps for Fire Protection: para conexiones de succión permanentes en bombas estacionarias se requiere manguera de caucho certificada; esta versión PVC no es adecuada para instalaciones fijas bajo NFPA 20

Gama de México incluye la manguera SUC-400-3-PVC en su catálogo como opción económica para entrenamiento, pruebas y transferencias temporales. Para operaciones de emergencia real, instalaciones permanentes o cumplimiento estricto de NFPA 1901 y NFPA 20, recomendamos los modelos de caucho EPDM o NBR. Nuestro equipo asesora sin costo sobre la selección correcta según el uso específico de su organización.
