4-A-SS

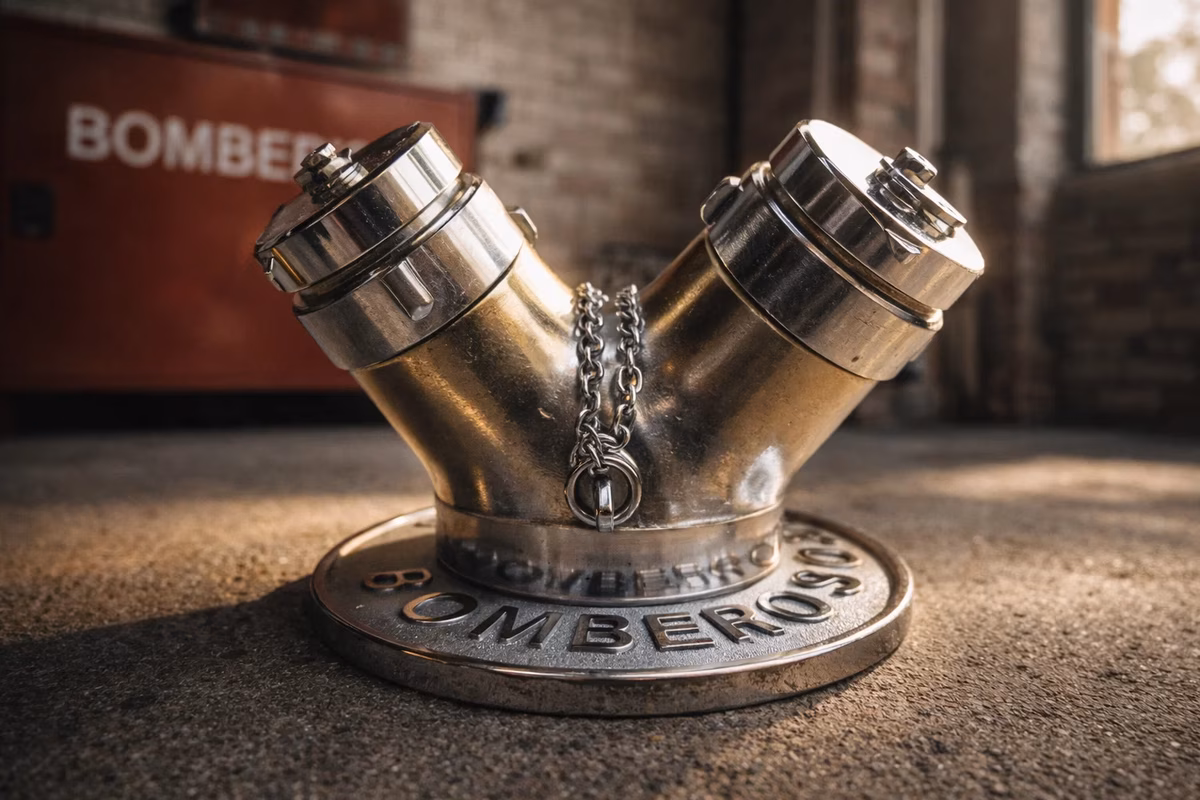

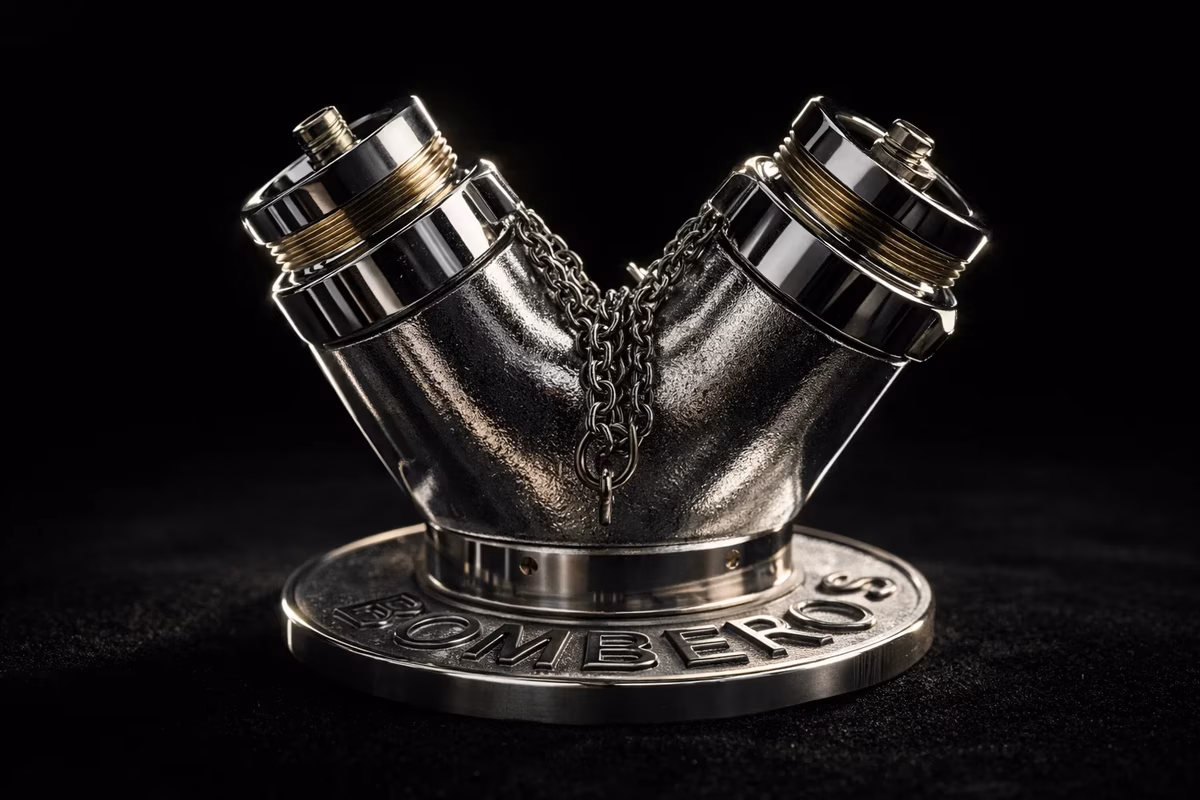

La Toma Siamesa FDC Elkhart Brass modelo 4-A-SS está fabricada íntegramente en acero inoxidable 316 —incluyendo cuerpo, clappers, tornillería y tapones— para ofrecer resistencia a la corrosión superior en ambientes marinos, costeros o industriales donde el bronce convencional presenta degradación acelerada. Con presión de trabajo de hasta 600 PSI, dos entradas de 2.5” NH hembra swivel y certificación UL Listed / FM Approved, este modelo es la solución de máxima durabilidad para edificios de gran altura, plantas petroquímicas y proyectos de infraestructura de largo plazo.

Especificaciones Técnicas

Característica	Especificación
Marca	Elkhart Brass
Modelo	4-A-SS
Material del cuerpo	Acero inoxidable 316
Material de clappers	Acero inoxidable 316 con asiento de EPDM
Tornillería	Acero inoxidable 316
Entradas	2 × 2.5” NH hembra swivel
Salida al sistema	4” o 5” según configuración
Capacidad por entrada	500 GPM
Presión de trabajo	600 PSI
Presión de prueba hidrostática	1,800 PSI
Acabado	Pulido espejo (Ra ≤ 0.8 µm)
Certificaciones	UL Listed, FM Approved, NFPA 14

Características Principales

• Acero inoxidable 316 en todos los componentes en contacto con agua y atmósfera, incluyendo cuerpo, clappers, tapones, cadenas y tornillería, sin piezas de bronce o aluminio que puedan generar corrosión galvánica
• Presión de trabajo de 600 PSI, la más alta de la línea estándar, adecuada para sistemas de alta presión en edificios súper altos (más de 75 m) con bombas de refuerzo de alta capacidad
• Acabado pulido espejo que facilita la inspección visual de defectos superficiales y mantiene la apariencia después de años de exposición a la intemperie o ambiente salino
• Dos entradas 2.5” NH hembra swivel compatibles con las mangueras estándar de los cuerpos de bomberos; los swivels permiten conexión rápida sin alinear manualmente la manguera
• Válvulas clapper independientes que se abren con la presión de alimentación y cierran por gravedad al retirar la manguera, evitando la entrada de contaminantes al sistema
• Tapones de acero inoxidable con cadena de retención integrada que protegen las roscas de daño mecánico y corrosión en periodos de inactividad
• Identificación permanente grabada en el cuerpo conforme a NFPA 14, resistente a pintura y recubrimientos arquitectónicos aplicados en fachadas

Aplicaciones

• Torres de uso corporativo y residencial de más de 75 metros de altura en ciudades costeras como Veracruz, Cancún, Mazatlán o Los Cabos, donde la brisa marina degrada el bronce en pocos años
• Plataformas offshore, terminales portuarias y plantas de tratamiento de agua con alta concentración de cloruros en la atmósfera que requieren materiales con certificación de resistencia a la corrosión
• Edificios de uso mixto y hoteles de lujo donde la durabilidad a largo plazo y el mínimo mantenimiento son requisitos del propietario o del contrato de arrendamiento
• Plantas petroquímicas, refinerías y complejos industriales con atmósferas agresivas que invalidan el uso de bronce o hierro galvanizado en sistemas de protección contra incendio
• Proyectos de infraestructura con vida útil de diseño superior a 30 años donde el costo del ciclo de vida (LCC) justifica la inversión inicial en acero inoxidable 316

Normas Aplicables

• NFPA 13 Sección 16.12 — Requisitos de diseño, ubicación y señalización para conexiones de departamento de bomberos en sistemas de rociadores automáticos
• NFPA 14 — Norma para la instalación de sistemas de tubería vertical, mangueras y conexiones FDC en standpipes
• IFC Sección 912 — International Fire Code: acceso, ubicación y mantenimiento de conexiones de departamento de bomberos
• UL 246 — Estándar de Underwriters Laboratories para tomas de conexión de departamento de bomberos
• NOM-002-STPS-2010 — Condiciones de seguridad contra incendio en los centros de trabajo; aplica a la instalación y mantenimiento de equipos FDC
• NOM-003-SEGOB-2011 — Señalización de protección civil y emergencias: rotulación e identificación de la toma FDC

Gama de México distribuye el modelo 4-A-SS de Elkhart Brass con disponibilidad para proyectos en todo México, incluyendo regiones costeras e instalaciones industriales de alta exigencia. Nuestros asesores técnicos pueden orientarle en la selección del diámetro de salida, la configuración de instalación empotrada o superficial y los criterios de señalización requeridos por protección civil local. Solicite cotización formal, ficha técnica completa y hoja de datos de seguridad del material contactándonos directamente.
