A-2362-10

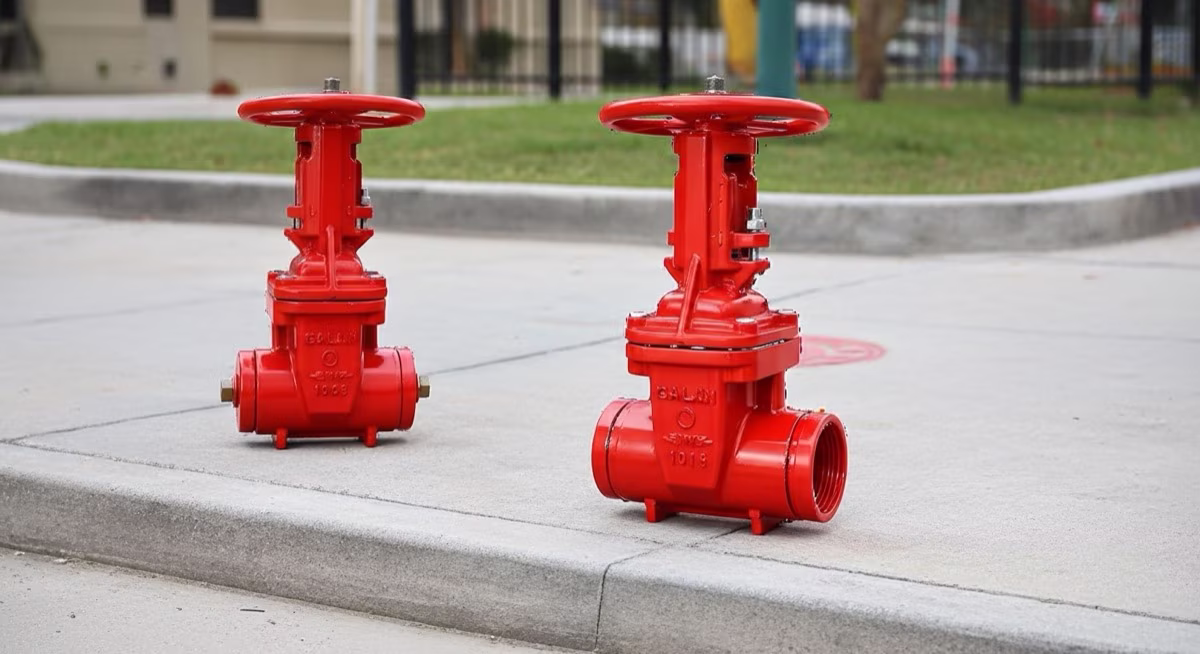

La válvula compuerta OS&Y 10” bridada (modelo A-2362-10) en hierro dúctil ASTM A536 con recubrimiento fusion bonded epoxy de 14 mils es el componente de control de mayor capacidad en la línea OS&Y para sistemas de protección contra incendios en instalaciones industriales de gran escala. Su conexión bridada ANSI B16.1 Clase 125 con patrón de 12 tornillos y vástago de acero inoxidable 316L está diseñada para las condiciones de servicio más exigentes: refinerías, plantas petroquímicas, aeropuertos, terminales de almacenamiento y parques industriales donde las líneas de 10” alimentan sistemas completos de rociadores, diluvio y espuma con caudales superiores a los 3,000 GPM. Certificada bajo UL 262 y FM 1120, esta válvula cumple con los más estrictos requisitos de control supervisado de NFPA 13, NFPA 14 y NFPA 20 para instalaciones de riesgo extra.

El gear operator estándar incluido reduce el torque de apertura a niveles operables manualmente, manteniendo la velocidad de apertura controlada para evitar golpes de ariete en líneas de gran diámetro. El vástago de acero inoxidable 316L —con mayor resistencia a la corrosión por cloruros que el 316 convencional— es la especificación correcta para instalaciones en zonas costeras, ambientes con presencia de ácidos o sistemas con agua tratada con concentraciones elevadas de cloro. El indicador de posición del gear operator, visible desde la planta del cuarto de bombas, complementa la indicación principal del vástago exterior OS&Y para máxima visibilidad en instalaciones de gran altura.

Especificaciones Técnicas

Parámetro	Detalle
Marca	Mueller
Modelo	A-2362-10
Diámetro nominal	10” (250 mm)
Conexión	Bridada ANSI B16.1 Clase 125
Material cuerpo	Hierro dúctil ASTM A536 Grado 65-45-12
Material cuña	EPDM encapsulado sobre núcleo de hierro dúctil
Material vástago	Acero inoxidable ASTM A276 Grado 316L
Presión de trabajo	175 PSI (12.1 bar)
Presión de prueba	500 PSI (34.5 bar)
Temperatura de servicio	-20 °F a 250 °F (-29 °C a 121 °C)
Recubrimiento	Fusion bonded epoxy (FBE) interior y exterior, mínimo 14 mils
Peso	115 kg
Norma brida	ANSI B16.1 Clase 125
Certificaciones	UL 262, FM 1120, NOM-002-STPS-2010

Por Qué OS&Y en Sistemas Contra Incendios

En instalaciones industriales donde una válvula de 10” controla el suministro de agua hacia sistemas que protegen áreas de varios miles de metros cuadrados, el estado abierto de esa válvula es la condición más crítica de toda la instalación contra incendios. NFPA 13 (Sección 8.16) y NFPA 20 son explícitos: estas válvulas deben ser supervisadas de forma continua, su posición debe ser verificable desde una distancia segura y deben generar señal de alarma inmediata en el panel de control de incendios si se cierran de forma no autorizada.

El diseño OS&Y (Outside Screw and Yoke) satisface estos requisitos con una arquitectura que no depende de energía eléctrica ni de componentes adicionales para su función primaria. El vástago exterior actúa como indicador de posición permanente, legible a distancia y bajo cualquier condición de iluminación. La posición del vástago, combinada con la señal del switch tamper conectado al yugo, proporciona la doble supervisión —mecánica y eléctrica— que FM Global exige en instalaciones de alto riesgo aseguradas bajo sus programas de certificación. En una emergencia donde los sistemas de supervisión electrónica fallen, el vástago exterior del OS&Y sigue siendo el indicador confiable que permite a los bomberos confirmar en segundos si el sistema tiene suministro de agua activo.

Aplicaciones

• Aislamiento de líneas principales de alimentación en sistemas de rociadores de alta densidad NFPA 13 para almacenes de rack selectivo y bodegas de gran altura
• Control de suministro desde redes municipales o reservas privadas hacia sistemas completos de protección contra incendios en plantas industriales y refineras
• Nodos de aislamiento principal en la succión y descarga de grupos de bombas contra incendio de alta capacidad conforme a NFPA 20
• Puntos de control en sistemas de diluvio y espuma para terminales de almacenamiento de hidrocarburos y plantas petroquímicas
• Aislamiento de anillos de distribución de agua contra incendios en parques industriales y zonas francas con múltiples usuarios
• Control de alimentación a redes subterráneas de hidrantes en aeropuertos, puertos y complejos logísticos de gran escala

Normas Aplicables

• UL 262 — Standard for Gate Valves for Fire-Protection Service: cubre diseño, construcción, pruebas de presión y desempeño específico para servicio en sistemas de incendios
• FM 1130 — Property Loss Prevention Data Sheets for Control Valves: requisitos FM Global para aprobación de válvulas de control en riesgos asegurados
• NFPA 13 — Standard for the Installation of Sprinkler Systems (Sección 8.16 — supervisory valves): exige válvulas supervisadas tipo OS&Y en todos los puntos de control de sistemas de rociadores
• NFPA 14 — Standard for Standpipe and Hose Systems: regula válvulas de control en risers y conexiones de manguera en edificios
• NFPA 20 — Standard for the Installation of Stationary Pumps for Fire Protection: requiere válvulas OS&Y certificadas en la succión y descarga de bombas contra incendio
• NOM-002-STPS-2010 — Condiciones de seguridad para prevención y protección contra incendios en centros de trabajo en México
• AWWA C500 — Gate Valves for Water and Water/Wastewater Systems: especificaciones dimensionales y de desempeño para válvulas de compuerta de gran diámetro

Gama de México distribuye esta válvula con documentación técnica completa, certificados UL y FM originales, certificados de material y pruebas hidrostáticas del fabricante, y soporte para ingeniería de detalle en proyectos de gran escala. Contáctenos para cotización por proyecto, disponibilidad en inventario, selección de gear operator y dimensionamiento de actuadores para sistemas de control remoto.
