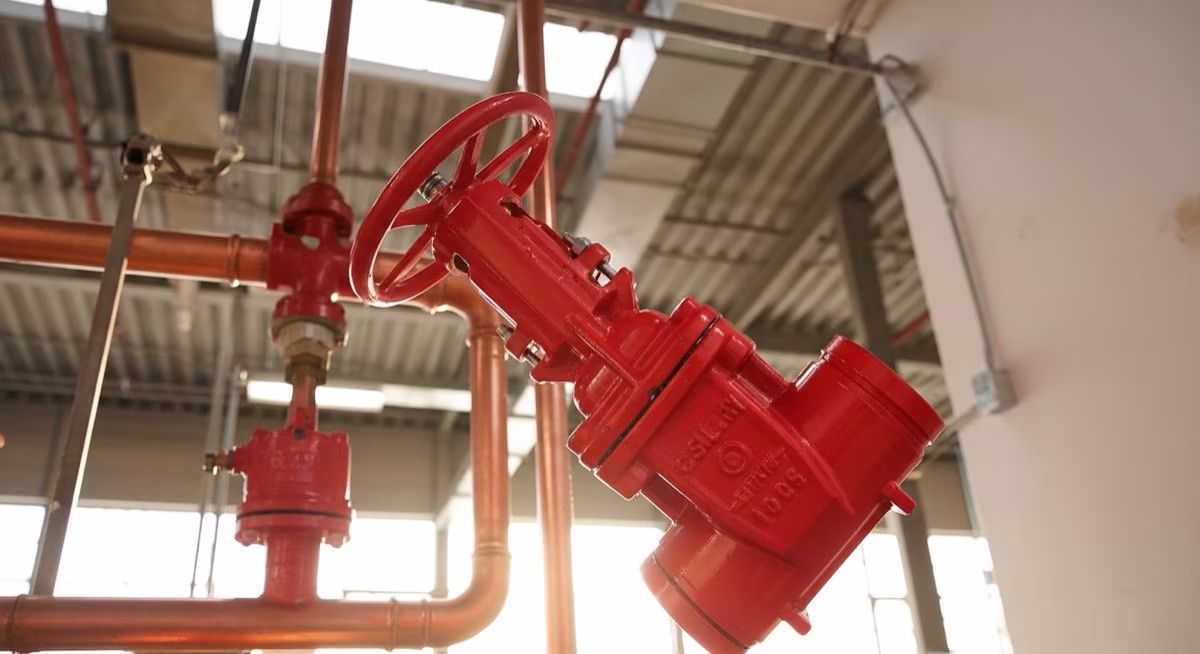

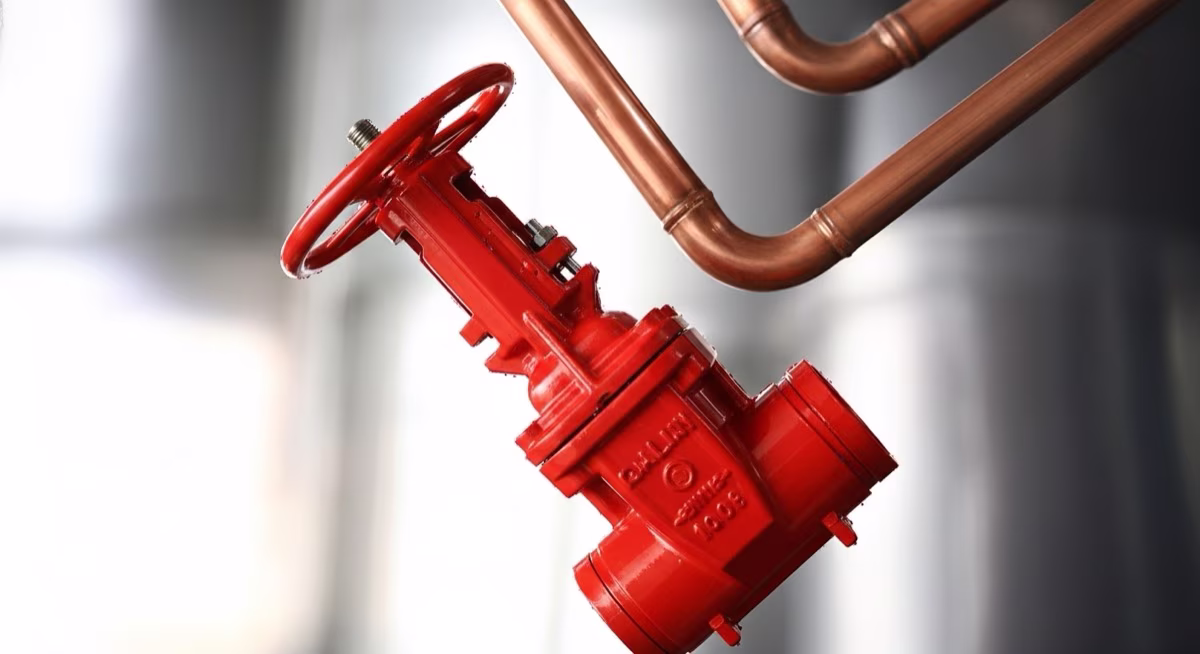

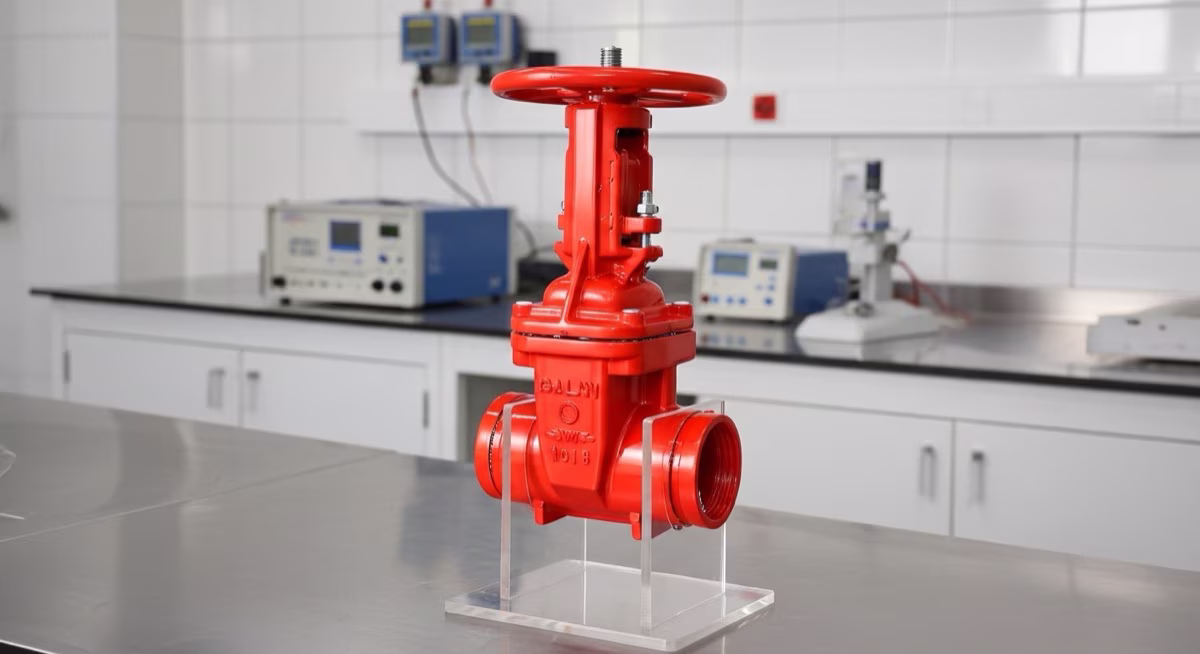

A-2362

La válvula compuerta OS&Y 6” bridada (modelo A-2362) en hierro dúctil ASTM A536 es el componente de control preferido para líneas principales de 6” en sistemas de rociadores, standpipe y bombas contra incendio en instalaciones de mediana y gran escala. Su conexión bridada ANSI B16.1 Clase 125 garantiza compatibilidad con la tubería de acero negro Schedule 30 y 40 utilizada en sistemas de incendios de riesgo ordinario y alto, mientras que su recubrimiento epóxico AWWA C550 protege el interior contra la corrosión del agua de red. Certificada bajo UL 262 y FM 1120, esta válvula es el estándar de la industria para aislamiento supervisado en edificios corporativos, naves industriales, hospitales y centros comerciales en México.

El vástago de acero inoxidable 304 expuesto en el yugo proporciona la indicación visual de posición más confiable disponible en el mercado: visible desde varios metros de distancia, legible sin instrumentos y verificable en segundos durante una inspección de Protección Civil o una emergencia activa. La cuña de EPDM resiliente garantiza cierre hermético sin fugas a presión de trabajo, eliminando el reajuste periódico que requieren las válvulas de asiento metálico después de períodos prolongados de inactividad.

Especificaciones Técnicas

Parámetro	Detalle
Marca	Mueller
Modelo	A-2362
Diámetro nominal	6” (150 mm)
Conexión	Bridada ANSI B16.1 Clase 125
Material cuerpo	Hierro dúctil ASTM A536 Grado 65-45-12
Material cuña	EPDM vulcanizado sobre núcleo de hierro dúctil
Material vástago	Acero inoxidable ASTM A276 Grado 304
Presión de trabajo	175 PSI (12.1 bar)
Presión de prueba	500 PSI (34.5 bar)
Temperatura de servicio	-20 °F a 250 °F (-29 °C a 121 °C)
Recubrimiento	Epóxico AWWA C550 interior y exterior, mínimo 10 mils
Peso	45 kg
Norma brida	ANSI B16.1 Clase 125
Certificaciones	UL 262, FM 1120, NOM-002-STPS-2010

Por Qué OS&Y en Sistemas Contra Incendios

NFPA 13 (Sección 8.16) establece que toda válvula de control que pueda aislar un sistema de rociadores debe cumplir tres condiciones simultáneas: su posición debe ser verificable visualmente sin ambigüedad, debe generar señal de supervisión si se cierra y debe poder asegurarse en posición abierta para prevenir el cierre accidental o intencional. El diseño OS&Y (Outside Screw and Yoke) es la implementación mecánica más directa y confiable de estos tres requisitos.

En válvulas de 6”, el vástago exterior es especialmente valioso porque la distancia de instalación desde el piso suele ser mayor: el estado de la válvula puede confirmarse visualmente desde la planta sin necesidad de andamios ni plataformas de acceso. NFPA 20 impone el mismo requisito para las válvulas de aislamiento en bombas contra incendio, donde el cierre inadvertido de una válvula de 6” durante un incendio puede privar de caudal a todo un sistema de rociadores o standpipe. El switch tamper conectado al yugo del OS&Y supervisa esta condición de forma continua, cumpliendo el requisito de señalización de NFPA 72.

Aplicaciones

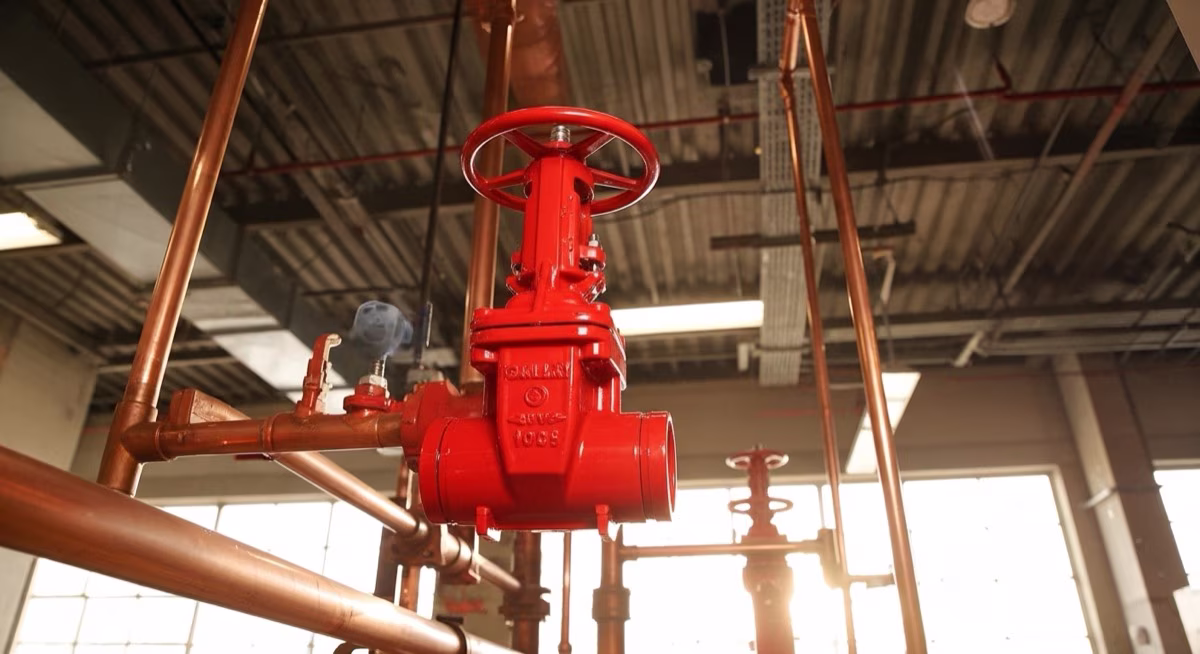

• Aislamiento de riser principal en sistemas de rociadores NFPA 13 para edificios corporativos, hospitales y centros comerciales de múltiples niveles
• Control de líneas de suministro desde tanques elevados o cisternas de reserva de agua contra incendios
• Nodos de aislamiento en la succión y descarga de conjuntos de bombas contra incendio conforme a NFPA 20
• Control seccional de zonas en plantas industriales con áreas de riesgo diferenciadas
• Puntos de interconexión entre la red contra incendios del edificio y la red municipal de agua potable
• Aislamiento de sistemas combinados de rociadores y standpipe en edificios de uso mixto

Normas Aplicables

• UL 262 — Standard for Gate Valves for Fire-Protection Service: cubre diseño, construcción, pruebas de presión y desempeño específico para servicio en sistemas de incendios
• FM 1130 — Property Loss Prevention Data Sheets for Control Valves: requisitos FM Global para aprobación de válvulas de control en riesgos asegurados
• NFPA 13 — Standard for the Installation of Sprinkler Systems (Sección 8.16 — supervisory valves): exige válvulas supervisadas tipo OS&Y en todos los puntos de control de sistemas de rociadores
• NFPA 14 — Standard for Standpipe and Hose Systems: regula válvulas de control en risers y conexiones de manguera en edificios
• NFPA 20 — Standard for the Installation of Stationary Pumps for Fire Protection: requiere válvulas OS&Y certificadas en la succión y descarga de bombas contra incendio
• NOM-002-STPS-2010 — Condiciones de seguridad para prevención y protección contra incendios en centros de trabajo en México
• AWWA C500 — Gate Valves for Water and Water/Wastewater Systems: especificaciones dimensionales y de desempeño para válvulas de compuerta de gran diámetro

Gama de México distribuye esta válvula con documentación técnica completa, certificados UL y FM originales, y soporte para ingeniería de detalle. Contáctenos para cotización por proyecto, disponibilidad en inventario y asesoría en selección según las condiciones hidráulicas específicas de su sistema.
