F-617-O-2.5

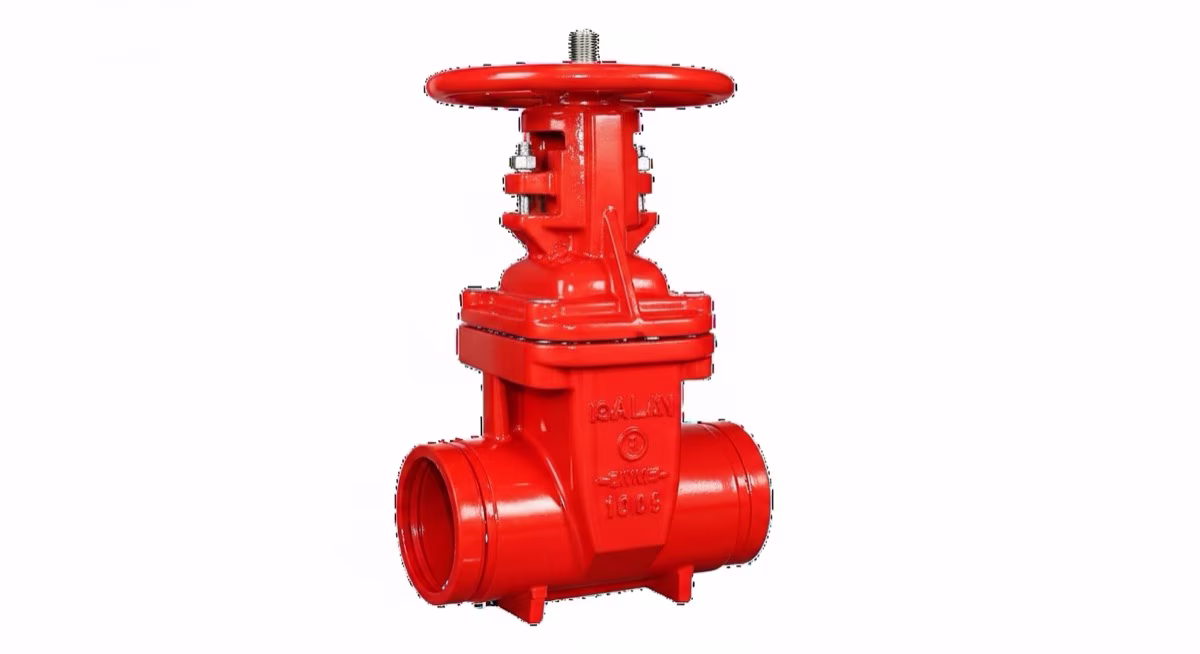

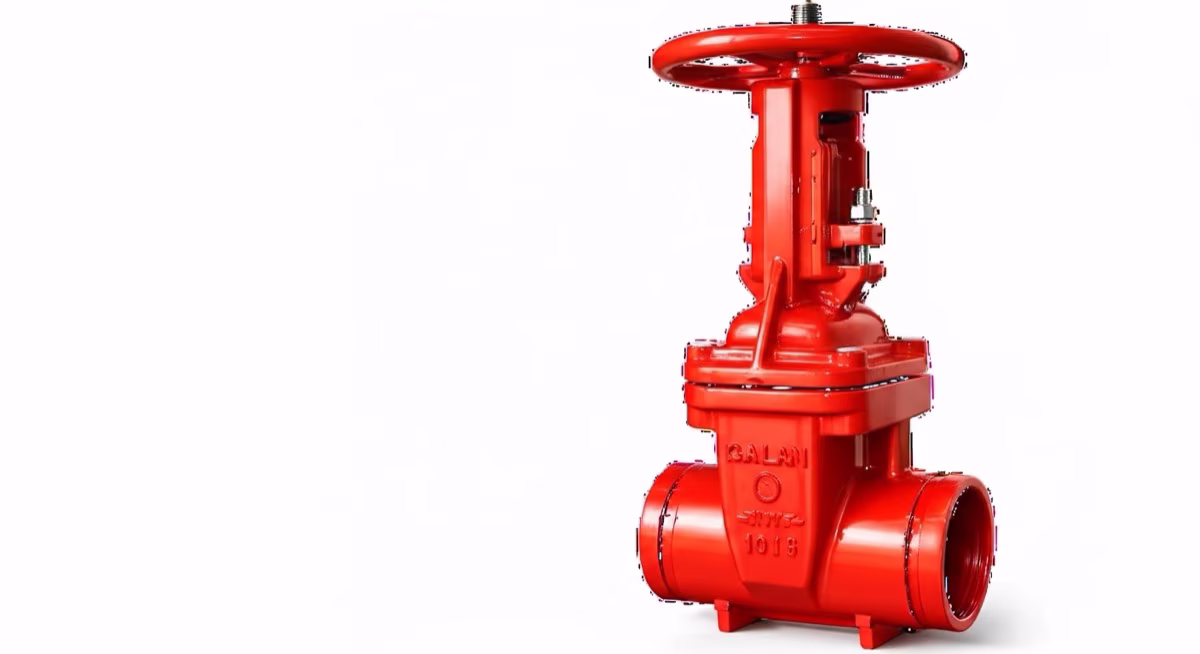

La válvula compuerta OS&Y 2.5” bridada (modelo F-617-O-2.5) en hierro dúctil ASTM A536 es la solución para aislamiento supervisado en ramales secundarios, alimentadores de standpipe y conexiones de piso en edificios de múltiples niveles. Su conexión bridada ANSI B16.1 Clase 125 permite instalación directa sobre tuberías de acero negro Schedule 40, garantizando hermeticidad a 175 PSI de trabajo. Certificada bajo UL 262 y FM 1130, cumple con el requisito de válvula supervisada establecido en NFPA 13 Sección 8.16 para todos los puntos de control individuales por zona o piso.

El formato compacto del diámetro 2.5” no sacrifica ninguna de las características de supervisión propias del diseño OS&Y: el vástago roscado exterior permite verificar la posición abierta o cerrada a simple vista desde cualquier ángulo, sin necesidad de tableros eléctricos ni indicadores auxiliares. El yugo expuesto también admite la instalación de un switch tamper para supervisión continua en el panel de control de incendios, cumpliendo los requisitos de NFPA 72 para señalización de válvulas supervisadas.

Especificaciones Técnicas

Parámetro	Detalle
Marca	Nibco
Modelo	F-617-O-2.5
Diámetro nominal	2.5” (65 mm)
Conexión	Bridada ANSI B16.1 Clase 125
Material cuerpo	Hierro dúctil ASTM A536 Grado 65-45-12
Material cuña	Bronce B62 con sello resiliente
Material vástago	Acero inoxidable ASTM A276 Grado 304
Presión de trabajo	175 PSI (12.1 bar)
Presión de prueba	500 PSI (34.5 bar)
Temperatura de servicio	-20 °F a 250 °F (-29 °C a 121 °C)
Recubrimiento	Epóxico rojo interior y exterior, mínimo 10 mils
Peso	15 kg
Norma brida	ANSI B16.1 Clase 125
Certificaciones	UL 262, FM 1130, NOM-002-STPS-2010

Por Qué OS&Y en Sistemas Contra Incendios

NFPA 13 (Sección 8.16) establece que cualquier válvula que controle el suministro de agua a un sistema de rociadores debe ser del tipo supervisado: su posición abierta o cerrada debe ser verificable sin ambigüedad en todo momento y el sistema debe enviar señal de alarma si la válvula se cierra. El diseño OS&Y (Outside Screw and Yoke) es la solución mecánica que satisface este requisito sin depender de energía eléctrica.

Cuando el vástago sobresale del yugo, la válvula está completamente abierta; cuando está retraído, está cerrada. Esta lógica es intuitiva para cualquier inspector de Protección Civil, técnico de mantenimiento o bombero que llegue a la instalación sin conocer el sistema específico. NFPA 20 extiende este requisito a las válvulas de control en bombas contra incendio, donde el aislamiento inesperado durante una emergencia puede ser catastrófico. La válvula OS&Y, asegurada en posición abierta con candado o switch tamper, es la garantía técnica y normativa de que el suministro de agua al sistema permanece disponible.

Aplicaciones

• Aislamiento supervisado de ramales secundarios de rociadores en plantas de piso individual
• Control de alimentación a gabinetes de manguera Clase II y Clase III conforme a NFPA 14
• Punto de corte en conexiones de piso para mantenimiento sin interrumpir otros niveles del edificio
• Aislamiento de sistemas parciales en retrofits y ampliaciones de instalaciones existentes
• Control de derivaciones en redes de distribución con múltiples zonas de supresión
• Nodos de prueba y mantenimiento en sistemas que requieren pruebas hidráulicas periódicas por zona

Normas Aplicables

• UL 262 — Standard for Gate Valves for Fire-Protection Service: cubre diseño, construcción, pruebas de presión y desempeño específico para servicio en sistemas de incendios
• FM 1130 — Property Loss Prevention Data Sheets for Control Valves: requisitos FM Global para aprobación de válvulas de control en riesgos asegurados
• NFPA 13 — Standard for the Installation of Sprinkler Systems (Sección 8.16 — supervisory valves): exige válvulas supervisadas tipo OS&Y en todos los puntos de control de sistemas de rociadores
• NFPA 14 — Standard for Standpipe and Hose Systems: regula válvulas de control en alimentadores de standpipe y conexiones de manguera en edificios
• NFPA 20 — Standard for the Installation of Stationary Pumps for Fire Protection: requiere válvulas OS&Y certificadas en la succión y descarga de bombas contra incendio
• NOM-002-STPS-2010 — Condiciones de seguridad para prevención y protección contra incendios en centros de trabajo en México
• AWWA C500 — Gate Valves for Water and Water/Wastewater Systems: especificaciones dimensionales y de desempeño para válvulas de compuerta

Gama de México distribuye esta válvula con documentación técnica completa, certificados UL y FM originales, y soporte para ingeniería de detalle. Contáctenos para cotización por proyecto, disponibilidad en inventario y asesoría en selección de diámetro y configuración de conexión.
