A-2362-G-3

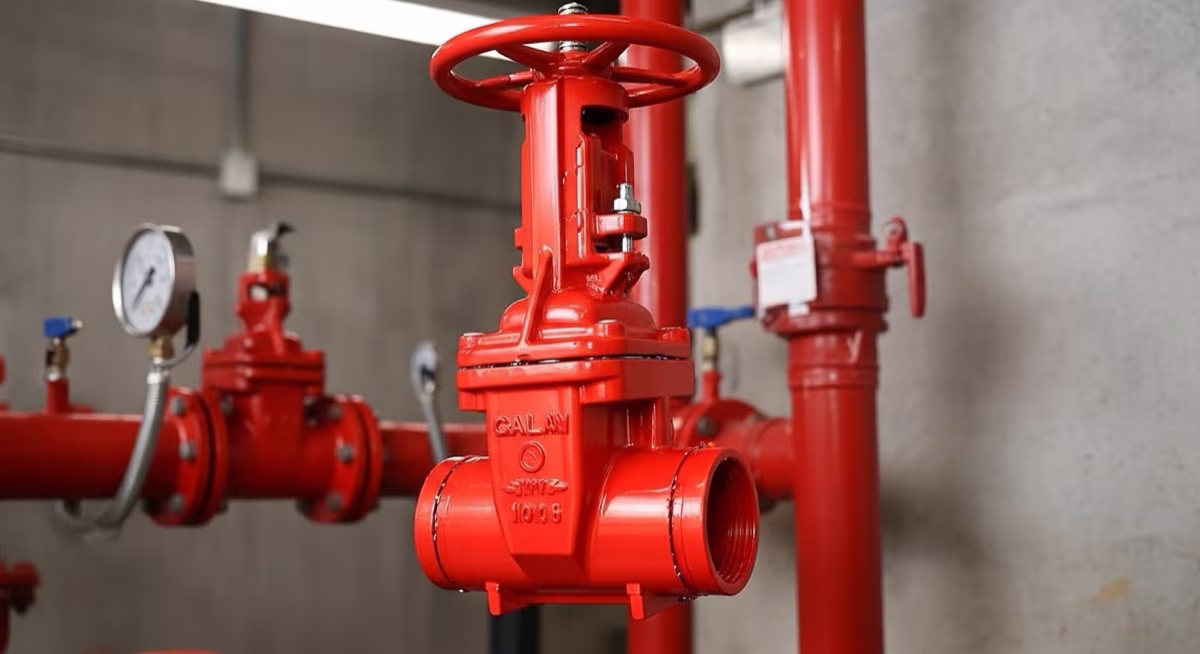

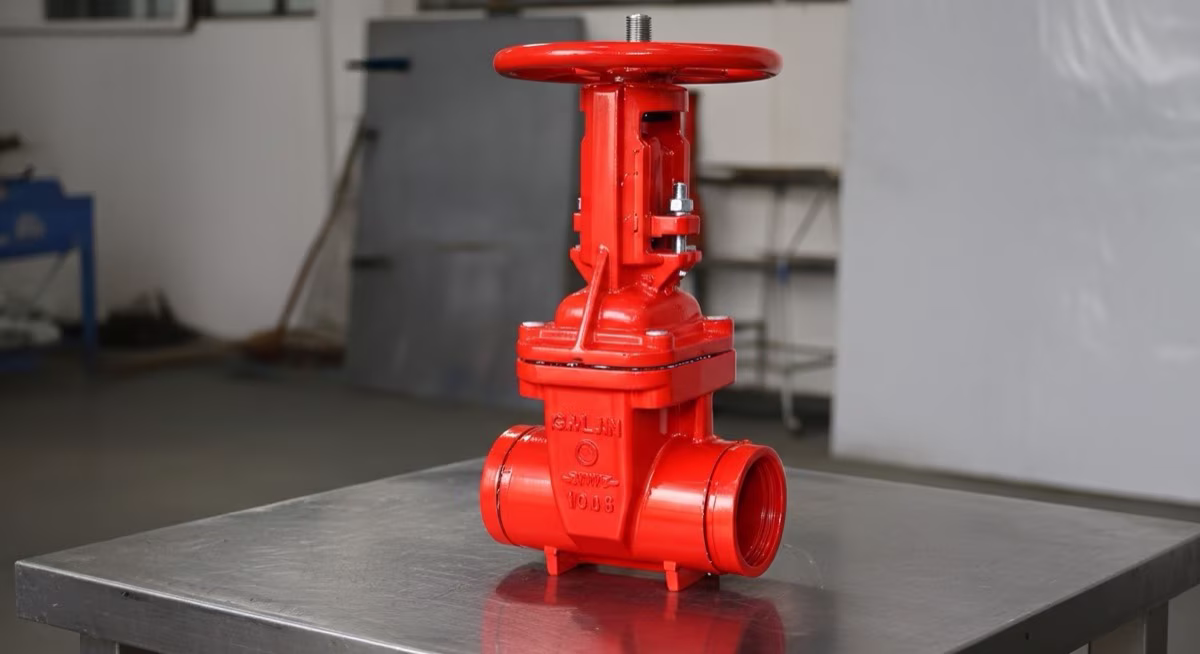

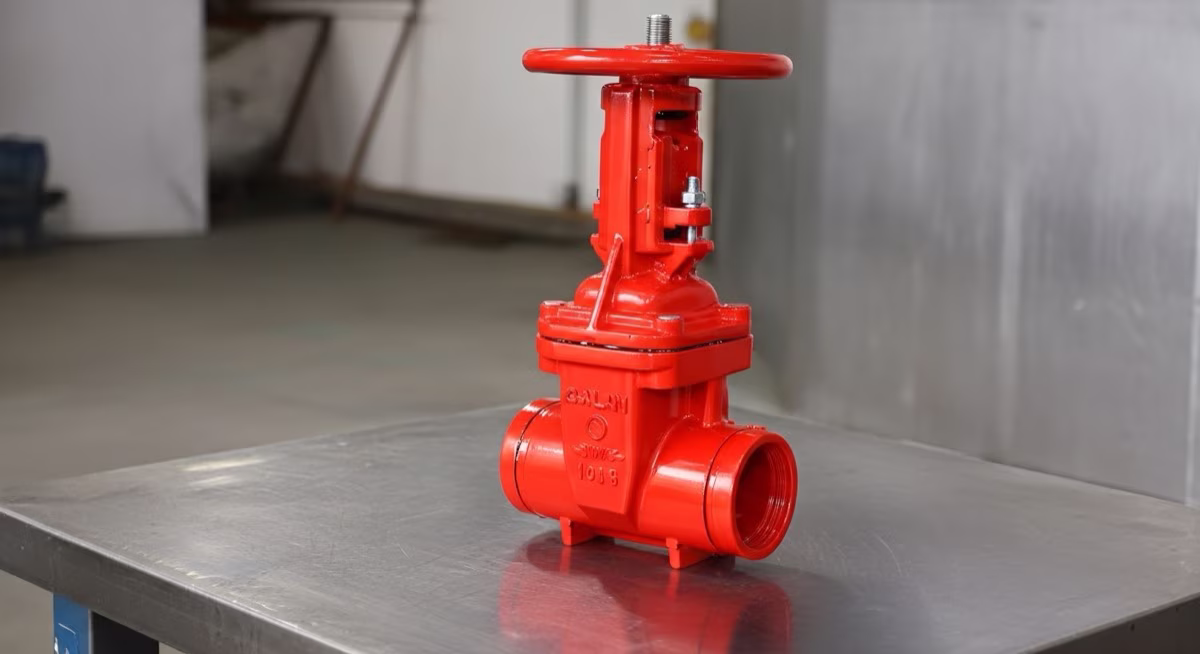

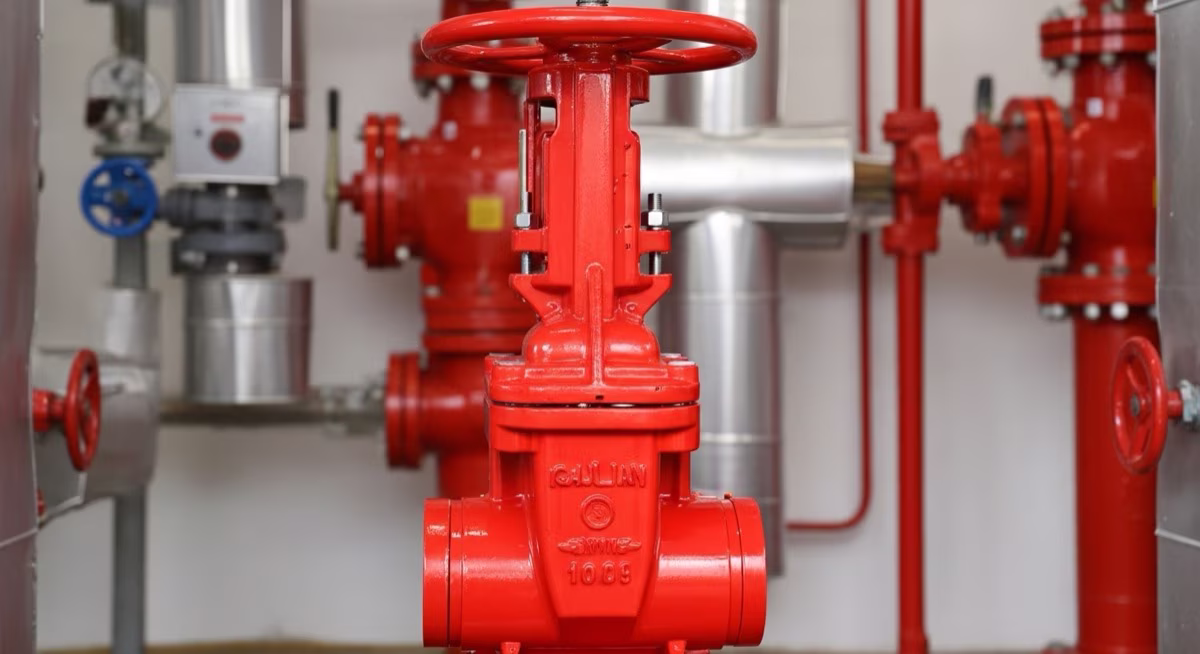

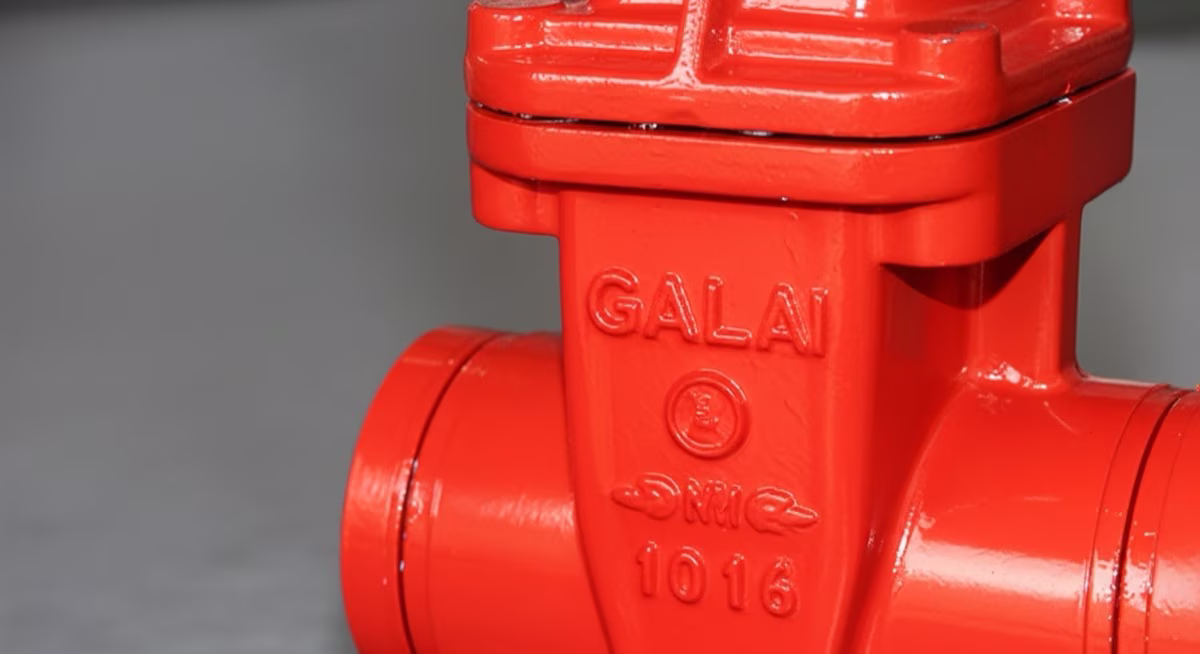

La válvula compuerta OS&Y 3” ranurada (modelo A-2362-G-3) en hierro dúctil ASTM A536 con extremos ranurados AWWA C606 combina el control supervisado exigido por NFPA 13 con la velocidad de instalación característica de los sistemas de acople mecánico tipo Victaulic. Fabricada con cuerpo de hierro dúctil y cuña de EPDM vulcanizado, ofrece cierre hermético a 175 PSI de trabajo en líneas de 3” que alimentan zonas de rociadores, standpipe o conexiones de bomba. Certificada bajo UL 262 y FM 1120, es la opción preferida para instalaciones con tuberías roll-grooved en entornos industriales, logísticos y de manufactura.

La conexión ranurada elimina la necesidad de soldadura, roscado y alineación crítica de bridas, reduciendo significativamente el tiempo de montaje y permitiendo retiro rápido de la válvula para mantenimiento sin cortar la tubería. El diseño OS&Y (Outside Screw and Yoke) mantiene el vástago roscado completamente expuesto fuera del cuerpo, proporcionando indicación visual inequívoca de posición abierta o cerrada que satisface el requisito de supervisión de NFPA 13 Sección 8.16 sin componentes eléctricos adicionales.

Especificaciones Técnicas

Parámetro	Detalle
Marca	Mueller
Modelo	A-2362-G-3
Diámetro nominal	3” (80 mm)
Conexión	Ranurada AWWA C606, IPS estándar
Material cuerpo	Hierro dúctil ASTM A536 Grado 65-45-12
Material cuña	EPDM vulcanizado sobre núcleo de hierro dúctil
Material vástago	Acero inoxidable ASTM A276 Grado 304
Presión de trabajo	175 PSI (12.1 bar)
Presión de prueba	500 PSI (34.5 bar)
Temperatura de servicio	-20 °F a 250 °F (-29 °C a 121 °C)
Recubrimiento	Epóxico interior y exterior, mínimo 10 mils
Peso	18 kg
Norma ranura	AWWA C606 / ANSI/AWWA C606
Certificaciones	UL 262, FM 1120, AWWA C606

Por Qué OS&Y en Sistemas Contra Incendios

NFPA 13 (Sección 8.16) prohíbe el uso de válvulas de control no supervisadas en sistemas de rociadores: toda válvula que pueda interrumpir el suministro de agua debe tener indicación de posición verificable en todo momento y enviar señal de alarma si se cierra durante la operación normal del sistema. El diseño OS&Y es la respuesta mecánica a este requisito: el vástago roscado exterior funciona como indicador permanente que cualquier persona puede leer sin instrumentos, sin energía eléctrica y desde varios metros de distancia.

NFPA 20 aplica el mismo principio a las válvulas de control en sistemas de bombeo: una bomba contra incendio cuyos caudales se bloquean por una válvula cerrada accidentalmente representa un fallo catastrófico del sistema. La posición OS&Y, con el vástago bloqueado en posición abierta mediante candado o switch tamper, garantiza que el sistema de suministro permanezca operativo y que cualquier intento de cierre genere una alerta inmediata en el panel de control de incendios conforme a NFPA 72.

Aplicaciones

• Aislamiento de líneas principales de rociadores con tuberías roll-grooved en instalaciones industriales y bodegas de alta estantería
• Puntos de corte seccional en sistemas ranurados donde se requiere mantenimiento sin drenar zonas completas
• Cuartos de bombas con conexiones mecánicas tipo Victaulic en la succión o descarga
• Retrofits de sistemas existentes que migran de tuberías roscadas a sistemas de acople mecánico
• Control de alimentación a risers de standpipe en edificios con estructuras metálicas prefabricadas
• Instalaciones en espacios reducidos donde la conexión ranurada permite ajuste angular y reducción de espacio libre necesario

Normas Aplicables

• UL 262 — Standard for Gate Valves for Fire-Protection Service: cubre diseño, construcción, pruebas de presión y desempeño específico para servicio en sistemas de incendios
• FM 1130 — Property Loss Prevention Data Sheets for Control Valves: requisitos FM Global para aprobación de válvulas de control en riesgos asegurados
• NFPA 13 — Standard for the Installation of Sprinkler Systems (Sección 8.16 — supervisory valves): exige válvulas supervisadas tipo OS&Y en todos los puntos de control de sistemas de rociadores
• NFPA 14 — Standard for Standpipe and Hose Systems: regula válvulas de control en risers y conexiones de manguera en edificios
• NFPA 20 — Standard for the Installation of Stationary Pumps for Fire Protection: requiere válvulas OS&Y certificadas en la succión y descarga de bombas contra incendio
• NOM-002-STPS-2010 — Condiciones de seguridad para prevención y protección contra incendios en centros de trabajo en México
• AWWA C500 — Gate Valves for Water and Water/Wastewater Systems: especificaciones dimensionales y de desempeño para válvulas de compuerta de gran diámetro

Gama de México distribuye esta válvula con documentación técnica completa, certificados UL y FM originales, y soporte para ingeniería de detalle. Contáctenos para cotización por proyecto, disponibilidad en inventario y asesoría en compatibilidad con sistemas de acople mecánico existentes.
