KS-FIG-4G

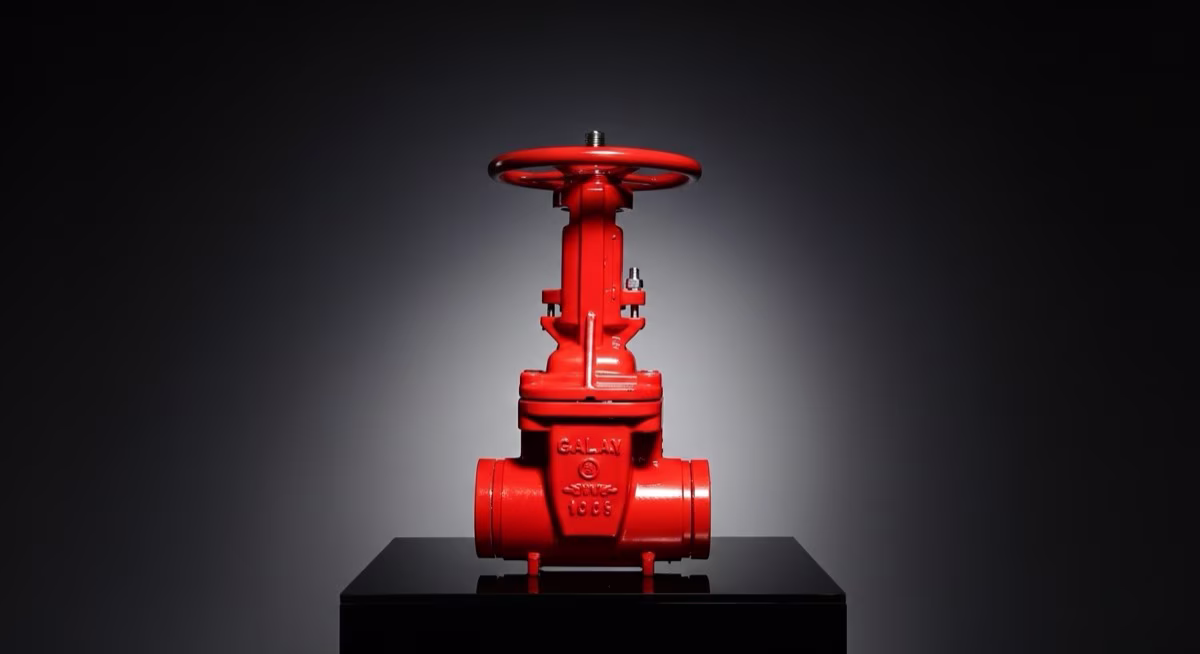

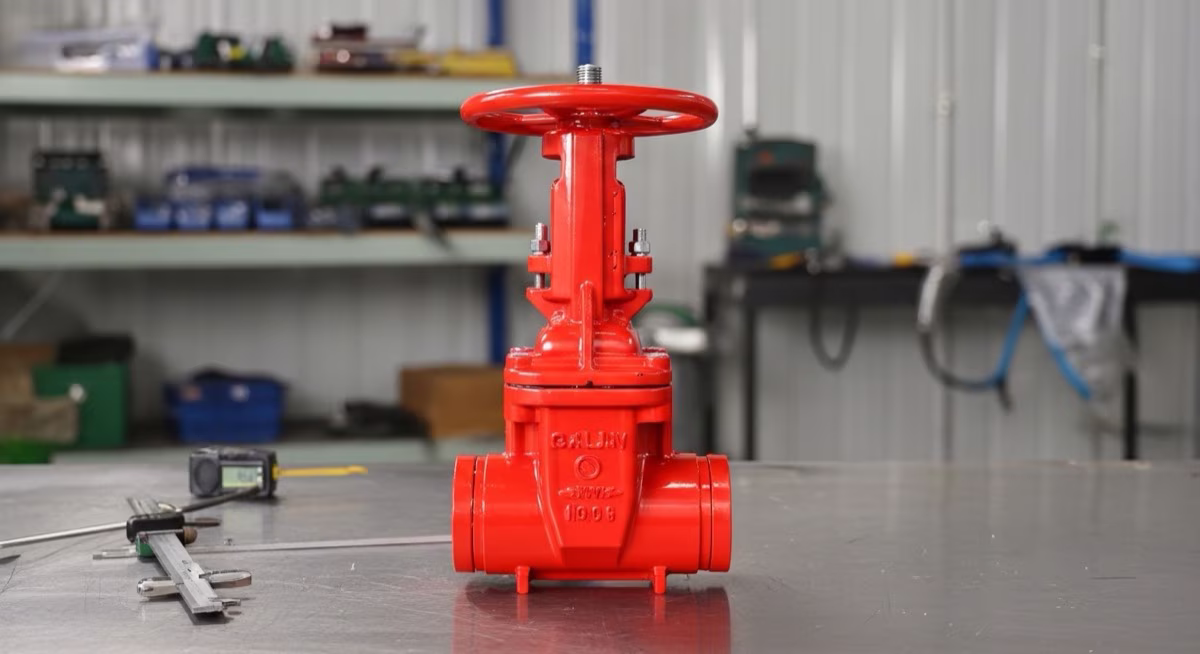

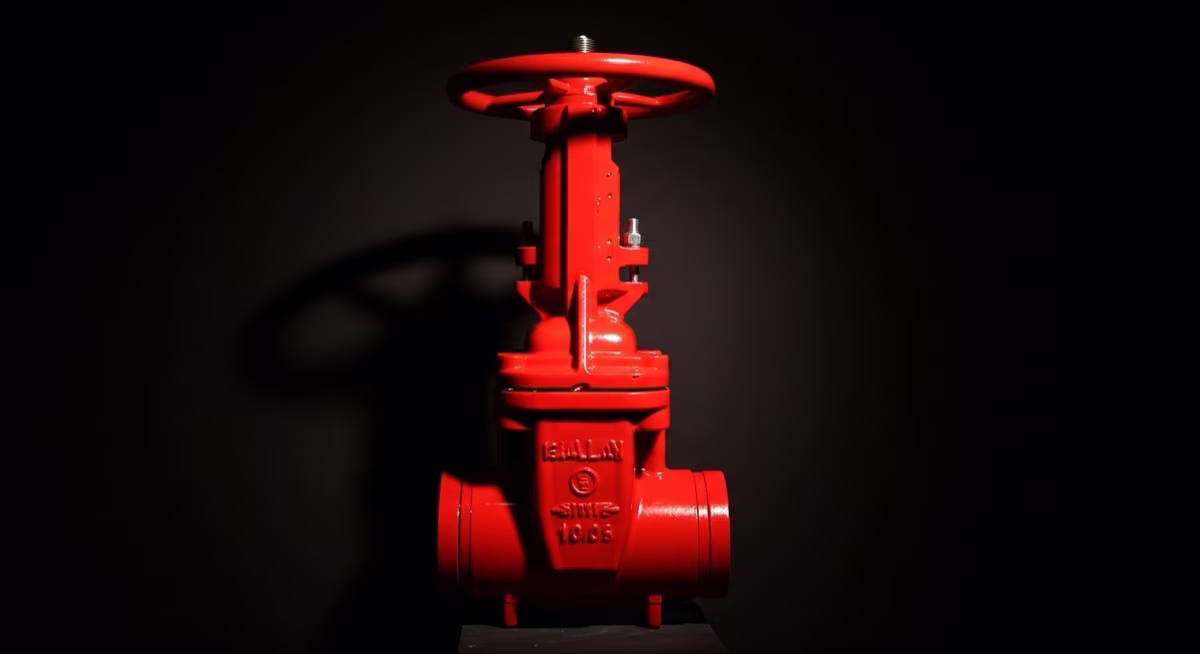

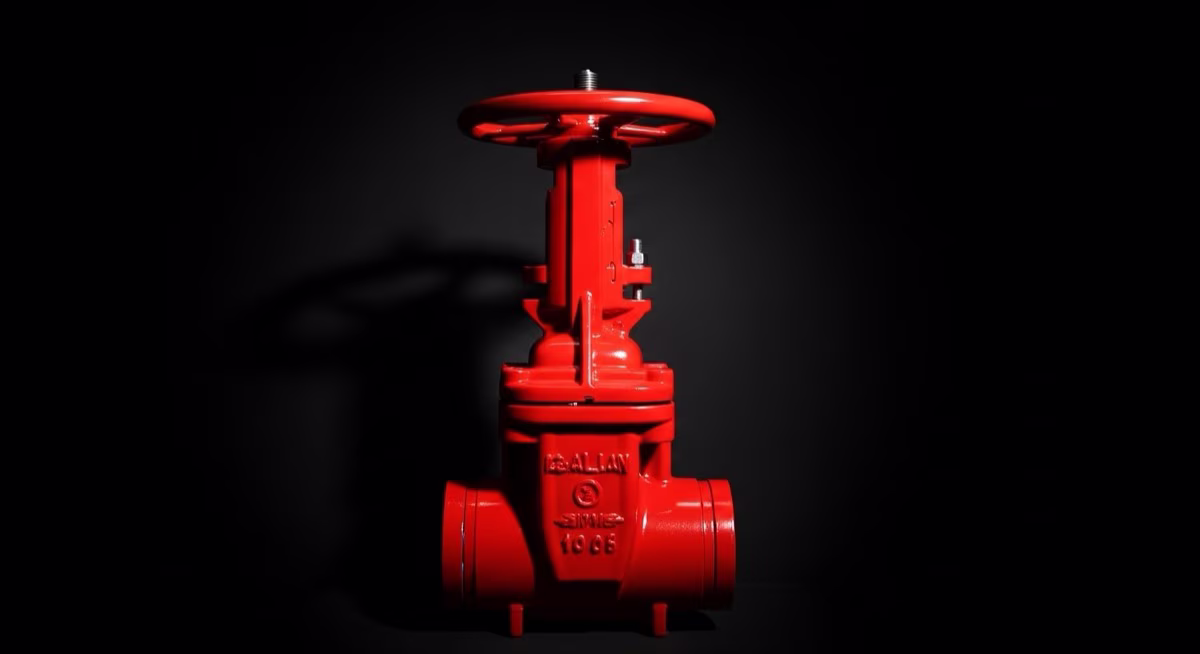

La válvula compuerta OS&Y 4” ranurada (modelo KS-FIG-4G) en hierro dúctil ASTM A536 con cuña encapsulada de EPDM es la opción de control supervisado para líneas principales de 4” en sistemas de protección contra incendios con tuberías de acople mecánico. Sus extremos ranurados conforme a IPS estándar son compatibles con acoples Victaulic, Gruvlok, Shurjoint y otras marcas equivalentes, permitiendo una instalación significativamente más rápida que las alternativas con bridas o roscas. Certificada bajo UL 262 y FM 1120, cumple con los requisitos de válvula supervisada de NFPA 13 Sección 8.16 para sistemas de rociadores en instalaciones industriales, centros de distribución y edificios con estructuras prefabricadas.

El vástago de acero inoxidable Grado 316 proporciona resistencia superior en ambientes con alta humedad, presencia de cloro o gases corrosivos, extendiendo la vida útil de la válvula en condiciones de servicio exigentes. La cuña EPDM encapsulada garantiza cierre hermético sin necesidad de asentamiento metálico ni ajuste periódico, incluso después de años sin operación, condición crítica en válvulas de sistemas de incendios que permanecen abiertas de forma permanente y solo se accionan durante emergencias o mantenimiento.

Especificaciones Técnicas

Parámetro	Detalle
Marca	Kennedy
Modelo	KS-FIG-4G
Diámetro nominal	4” (100 mm)
Conexión	Ranurada IPS estándar (AWWA C606)
Material cuerpo	Hierro dúctil ASTM A536 Grado 65-45-12
Material cuña	EPDM resiliente encapsulado sobre hierro dúctil
Material vástago	Acero inoxidable ASTM A276 Grado 316
Presión de trabajo	175 PSI (12.1 bar)
Presión de prueba	500 PSI (34.5 bar)
Temperatura de servicio	-20 °F a 250 °F (-29 °C a 121 °C)
Recubrimiento	Fusion bonded epoxy (FBE) interior y exterior, mínimo 12 mils
Peso	25 kg
Norma ranura	IPS estándar / AWWA C606
Certificaciones	UL 262, FM 1120, NOM-002-STPS-2010

Por Qué OS&Y en Sistemas Contra Incendios

El principio OS&Y (Outside Screw and Yoke) fue adoptado por NFPA 13 como el diseño preferido para válvulas de control en sistemas de rociadores porque resuelve de forma mecánica el requisito más crítico de supervisión: la posición de la válvula debe ser verificable sin ambigüedad desde el exterior, sin abrir la válvula, sin energía eléctrica y sin instrumentos. Cuando el vástago sobresale del yugo, el disco está completamente retirado y el paso de agua es total; cuando está retraído, el disco sella el cuerpo de la válvula.

NFPA 20 extiende este requisito a todas las válvulas que controlan el flujo desde y hacia las bombas contra incendio: una bomba que arranca correctamente pero cuya válvula de descarga está parcialmente cerrada puede fallar en suministrar el caudal de diseño durante un incendio activo. El yugo expuesto del diseño OS&Y permite instalar un switch tamper que supervisa eléctricamente la posición de la válvula las 24 horas, enviando señal de alarma al panel de control de incendios si se detecta movimiento hacia posición cerrada, en cumplimiento de NFPA 72 para sistemas supervisados.

Aplicaciones

• Aislamiento de líneas principales de 4” en sistemas de rociadores con tuberías roll-grooved en naves industriales y centros de distribución
• Puntos de control seccional en sistemas modulares prefabricados donde la facilidad de desmontaje es prioritaria
• Cuartos de bombas con conexiones mecánicas en la descarga de bombas jockey, principales y de respaldo
• Instalaciones industriales en plantas de manufactura donde los sistemas ranurados son el estándar constructivo
• Retrofits y actualizaciones de sistemas de incendios con mínima interrupción de la operación productiva
• Control de alimentación a monitores y cañones de espuma en plantas petroquímicas y terminales de almacenamiento

Normas Aplicables

• UL 262 — Standard for Gate Valves for Fire-Protection Service: cubre diseño, construcción, pruebas de presión y desempeño específico para servicio en sistemas de incendios
• FM 1130 — Property Loss Prevention Data Sheets for Control Valves: requisitos FM Global para aprobación de válvulas de control en riesgos asegurados
• NFPA 13 — Standard for the Installation of Sprinkler Systems (Sección 8.16 — supervisory valves): exige válvulas supervisadas tipo OS&Y en todos los puntos de control de sistemas de rociadores
• NFPA 14 — Standard for Standpipe and Hose Systems: regula válvulas de control en risers y conexiones de manguera en edificios
• NFPA 20 — Standard for the Installation of Stationary Pumps for Fire Protection: requiere válvulas OS&Y certificadas en la succión y descarga de bombas contra incendio
• NOM-002-STPS-2010 — Condiciones de seguridad para prevención y protección contra incendios en centros de trabajo en México
• AWWA C500 — Gate Valves for Water and Water/Wastewater Systems: especificaciones dimensionales y de desempeño para válvulas de compuerta
