G-617-O-6

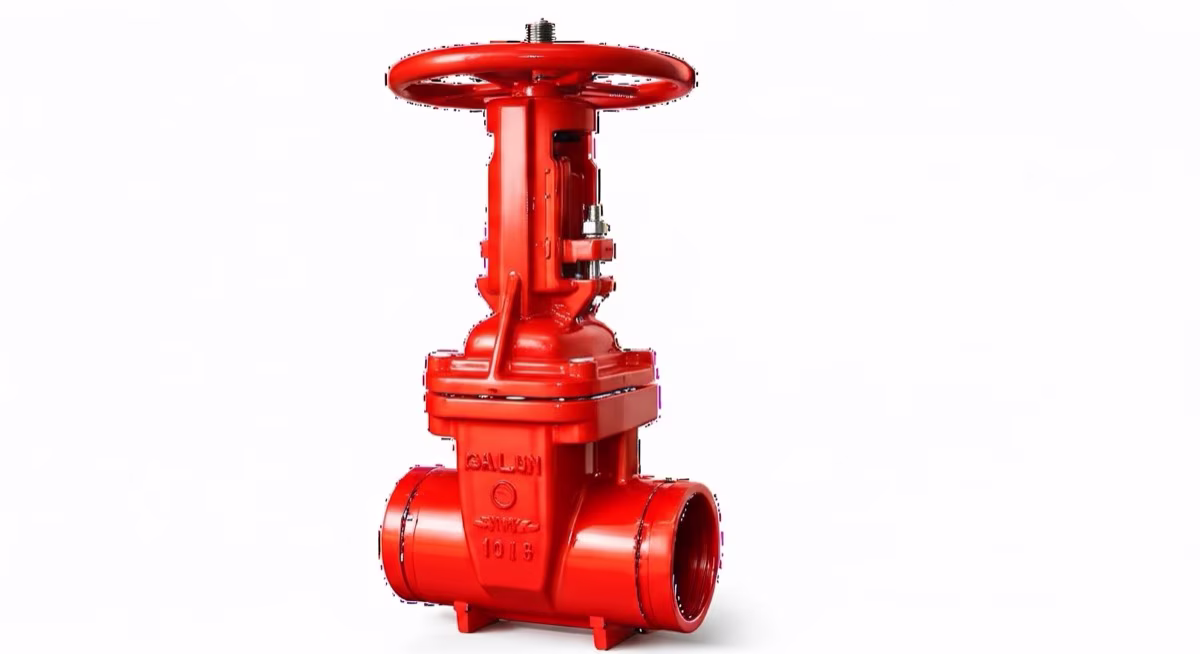

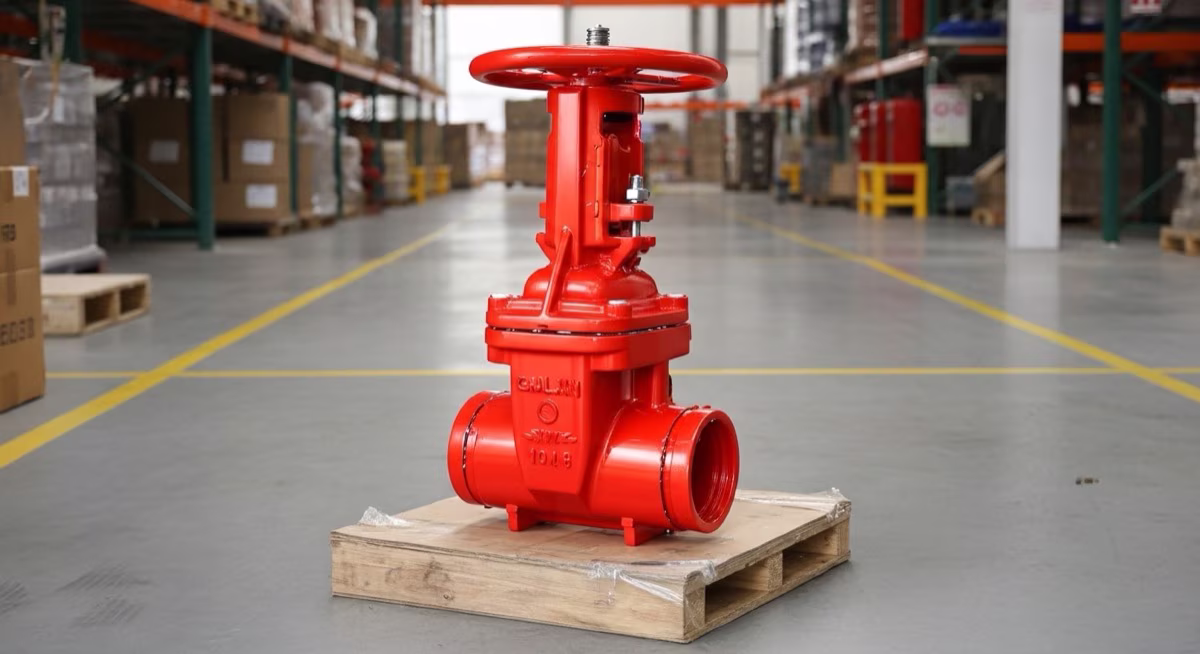

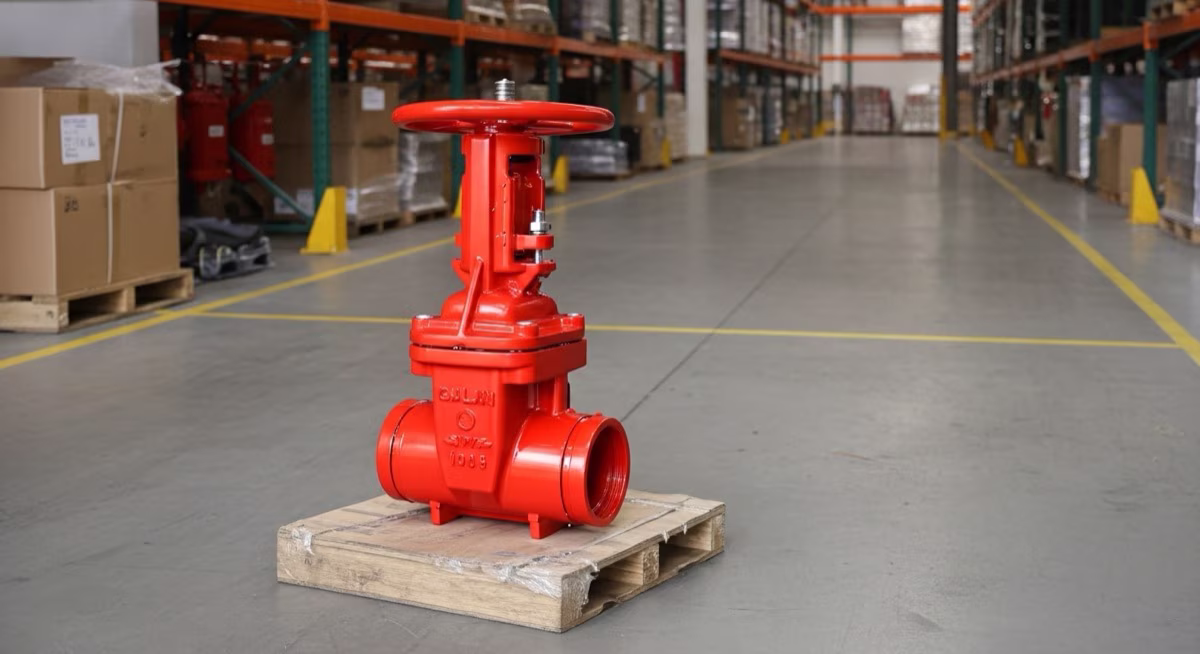

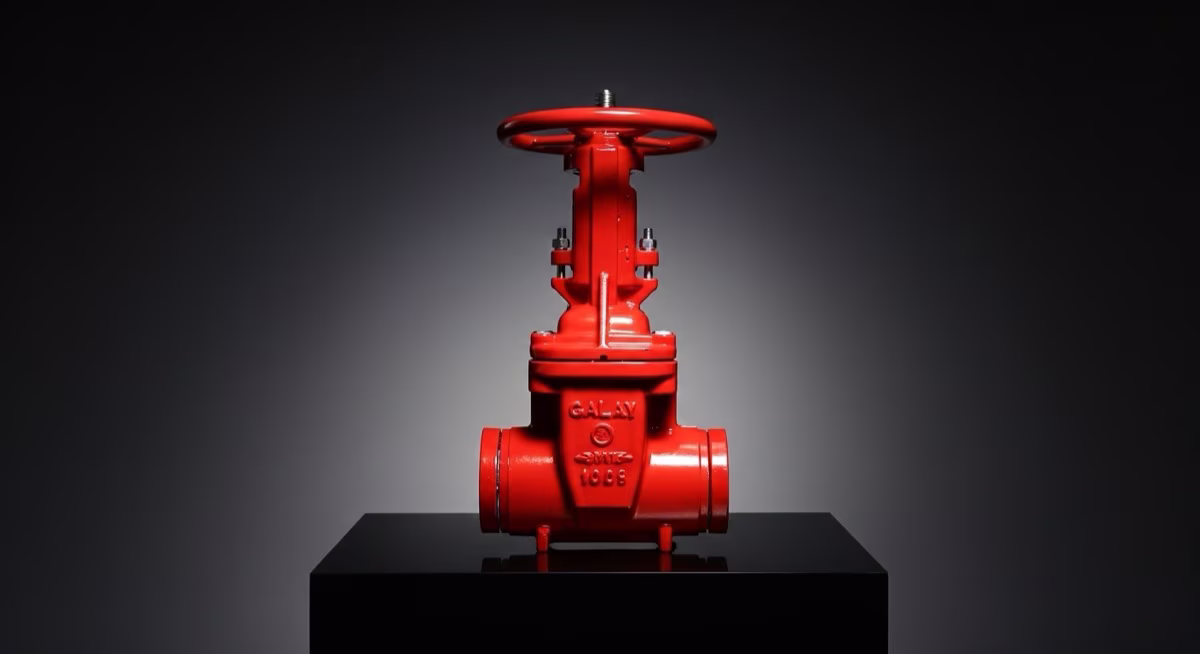

La válvula compuerta OS&Y 6” ranurada (modelo G-617-O-6) en hierro dúctil ASTM A536 con cuña EPDM es la solución de control supervisado para líneas troncales de 6” en sistemas de protección contra incendios con tuberías de acople mecánico. Sus extremos ranurados AWWA C606 roll-grooved son compatibles con acoples Victaulic y equivalentes, lo que permite instalación y desmontaje sin soldadura ni bridas, con tiempos de montaje notablemente menores a los de una válvula bridada equivalente. Certificada bajo UL 262 y FM 1120, esta válvula cumple el requisito de control supervisado de NFPA 13 Sección 8.16 en plantas de manufactura, bodegas de gran escala, centros de distribución y aeropuertos donde los sistemas ranurados son el estándar constructivo.

En diámetro 6”, la conexión ranurada ofrece además una ventaja operativa adicional: la tolerancia angular de los acoples mecánicos absorbe vibraciones de la tubería y desalineaciones de hasta 2°, reduciendo las cargas mecánicas sobre el cuerpo de la válvula y los sellos. Esta característica es especialmente relevante en instalaciones cercanas a equipos rotativos como compresores, bombas de proceso o generadores, donde las vibraciones transmitidas a la tubería son frecuentes.

Especificaciones Técnicas

Parámetro	Detalle
Marca	Nibco
Modelo	G-617-O-6
Diámetro nominal	6” (150 mm)
Conexión	Ranurada AWWA C606, roll-grooved
Material cuerpo	Hierro dúctil ASTM A536 Grado 65-45-12
Material cuña	EPDM Clase 160 sobre núcleo de hierro dúctil
Material vástago	Acero inoxidable ASTM A276 Grado 304
Presión de trabajo	175 PSI (12.1 bar)
Presión de prueba	500 PSI (34.5 bar)
Temperatura de servicio	-20 °F a 250 °F (-29 °C a 121 °C)
Recubrimiento	Epóxico rojo interior y exterior, mínimo 10 mils
Peso	38 kg
Norma ranura	AWWA C606 / IPS estándar
Certificaciones	UL 262, FM 1120, AWWA C606

Por Qué OS&Y en Sistemas Contra Incendios

NFPA 13 (Sección 8.16) clasifica las válvulas de control en sistemas de rociadores como válvulas supervisadas, sujetas a tres obligaciones concurrentes: la posición debe ser verificable visualmente en todo momento, el sistema de supervisión debe generar alarma si la válvula se cierra sin autorización, y la válvula debe poder asegurarse en posición abierta. El diseño OS&Y (Outside Screw and Yoke) atiende las tres condiciones de forma directa: el vástago exterior es el indicador de posición, el yugo expuesto es el punto de fijación para candado o switch tamper, y la geometría roscada del vástago hace que cualquier movimiento hacia posición cerrada sea visualmente obvio.

NFPA 20 aplica los mismos principios a las válvulas de aislamiento en sistemas de bombeo: una válvula de 6” parcialmente cerrada en la línea de descarga de una bomba contra incendio puede reducir el caudal disponible por debajo del diseño sin activar ninguna alarma, comprometiendo la efectividad del sistema ante un incendio activo. El switch tamper instalado en el yugo del OS&Y elimina este riesgo al supervisar la posición de forma continua y enviar señal al panel conforme a NFPA 72.

Aplicaciones

• Aislamiento de líneas troncales de 6” en sistemas de rociadores con tuberías roll-grooved en naves industriales de gran superficie
• Control de alimentación a risers múltiples en edificios comerciales construidos con sistemas de acople mecánico
• Instalaciones en plantas de manufactura y ensamble donde la velocidad de montaje y desmontaje es crítica para minimizar tiempos de paro
• Sistemas en bodegas de alta estantería y centros de distribución con alto riesgo de incendio que requieren tiempo cero de corte del sistema para mantenimiento
• Control seccional en redes de distribución de agua contra incendios en parques industriales y zonas francas
• Aislamiento en conexiones a monitores, diluvios y cañones de espuma en instalaciones petroquímicas con tuberías ranuradas

Normas Aplicables

• UL 262 — Standard for Gate Valves for Fire-Protection Service: cubre diseño, construcción, pruebas de presión y desempeño específico para servicio en sistemas de incendios
• FM 1130 — Property Loss Prevention Data Sheets for Control Valves: requisitos FM Global para aprobación de válvulas de control en riesgos asegurados
• NFPA 13 — Standard for the Installation of Sprinkler Systems (Sección 8.16 — supervisory valves): exige válvulas supervisadas tipo OS&Y en todos los puntos de control de sistemas de rociadores
• NFPA 14 — Standard for Standpipe and Hose Systems: regula válvulas de control en risers y conexiones de manguera en edificios
• NFPA 20 — Standard for the Installation of Stationary Pumps for Fire Protection: requiere válvulas OS&Y certificadas en la succión y descarga de bombas contra incendio
• NOM-002-STPS-2010 — Condiciones de seguridad para prevención y protección contra incendios en centros de trabajo en México
• AWWA C500 — Gate Valves for Water and Water/Wastewater Systems: especificaciones dimensionales y de desempeño para válvulas de compuerta de gran diámetro

Gama de México distribuye esta válvula con documentación técnica completa, certificados UL y FM originales, y soporte para ingeniería de detalle. Contáctenos para cotización por proyecto, disponibilidad en inventario y verificación de compatibilidad con los acoples mecánicos de su instalación.
