F-2880-10

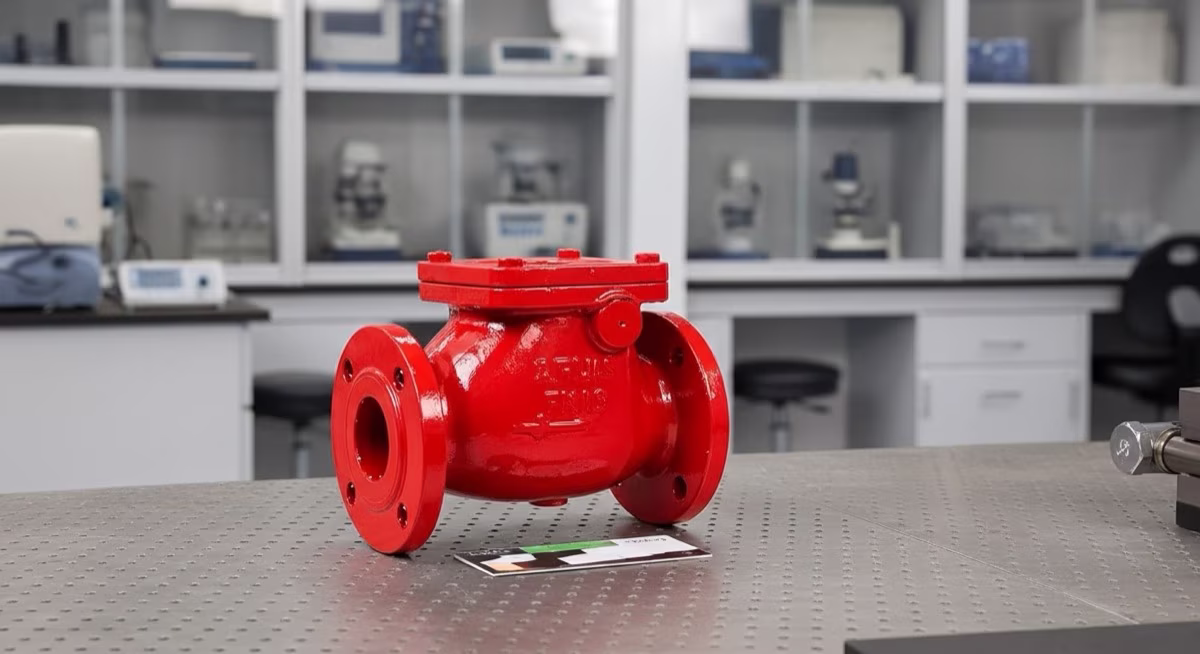

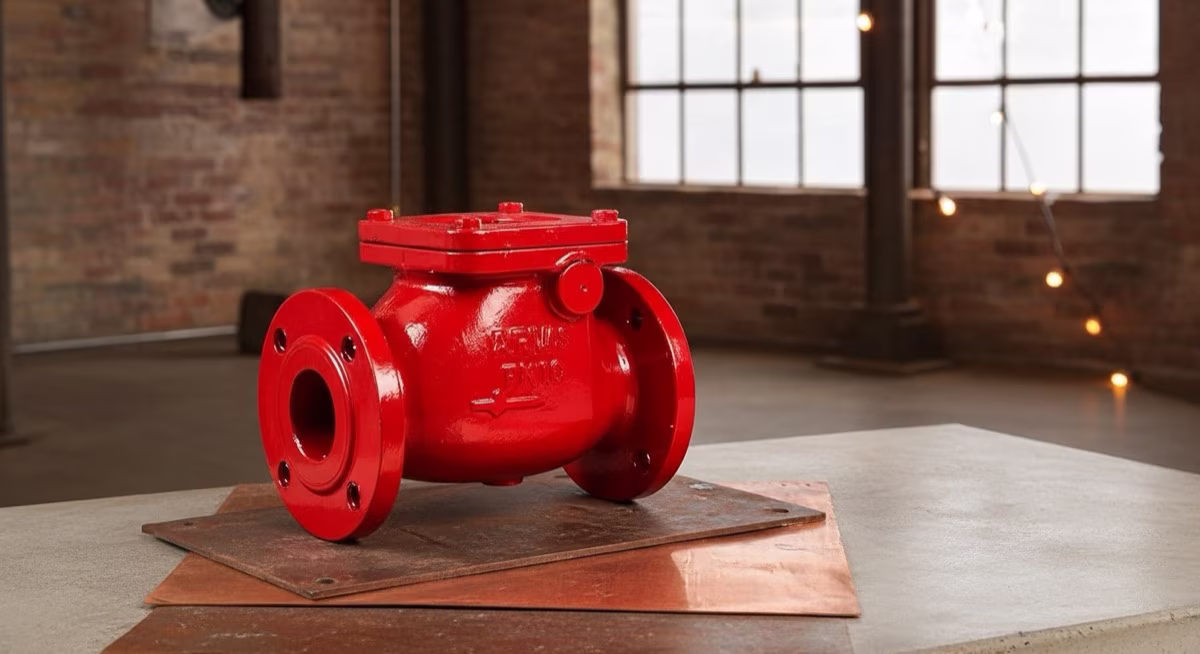

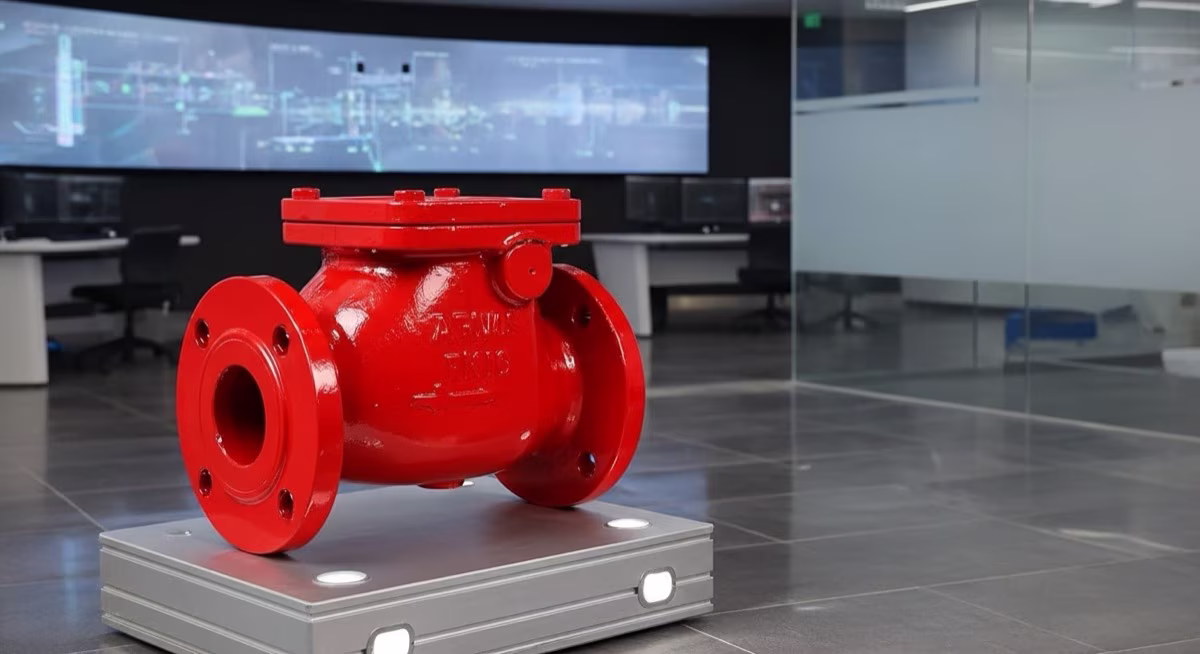

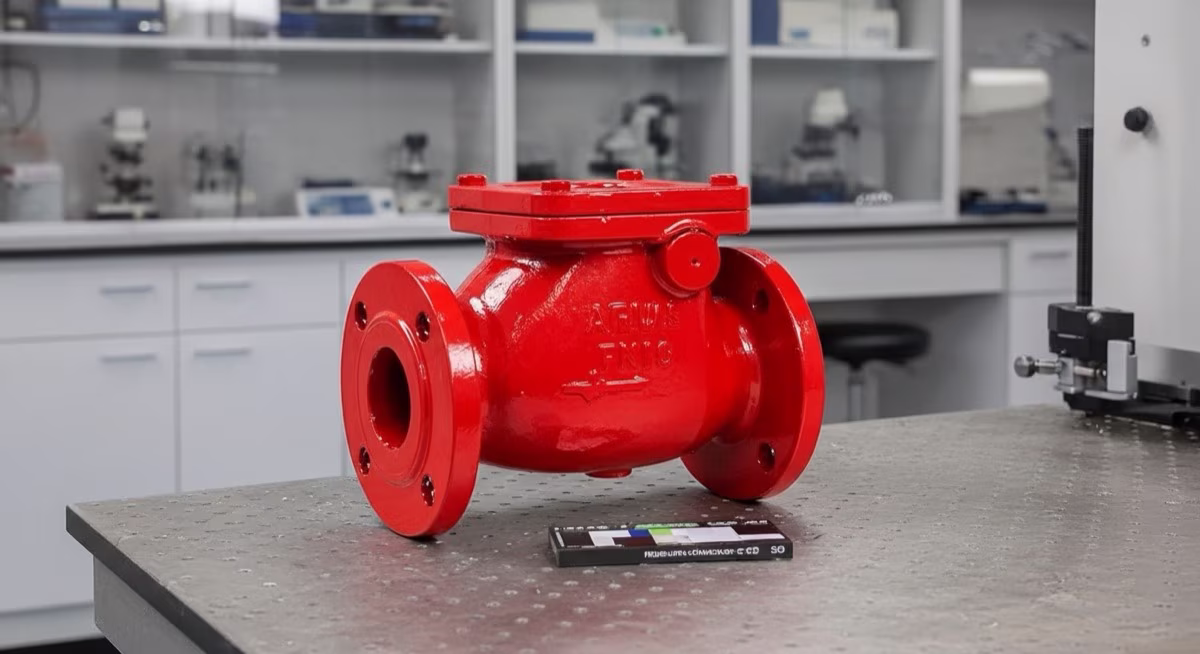

La válvula check F-2880-10 de Mueller en diámetro 10” con conexión bridada ANSI B16.1 Clase 125 es la solución de mayor capacidad para instalaciones industriales que demandan caudales superiores a 3,000 GPM con protección confiable contra reflujo, construida en cuerpo de hierro dúctil ASTM A536 con clapper balanceado cubierto de EPDM y eje de acero inoxidable 316L con puertos de manómetro de 3/4”. El diseño balanceado del clapper es especialmente importante en este diámetro: garantiza apertura suave incluso a velocidades de flujo bajas al inicio del arranque de bomba, y un cierre amortiguado que previene el golpe de ariete dañino en redes de tuberías largas. Certificada UL 312 y FM Approved, cumple con NFPA 20 Sección 4.17 para protección de bombas de alta capacidad y con NFPA 13 Sección 8.17 para sistemas de rociadores de gran escala.

Especificaciones Técnicas

Característica	Especificación
Marca	Mueller
Modelo	F-2880-10
Diámetro	10” (250 mm)
Tipo	Swing check balanceada bridada
Presión de Trabajo	175 PSI (12 bar)
Presión de Prueba	350 PSI (24 bar)
Conexión	Bridada ANSI B16.1 Clase 125
Cuerpo	Hierro dúctil ASTM A536
Clapper	Balanceado con sello EPDM
Eje	Acero inoxidable 316L
Puertos	3/4” NPT manómetro y drenaje
Tapa	Bisagra para inspección sin desmontar
Opciones	Lever & weight, indicador posición, switch alarma
Peso	125 kg

Mecánica del Disco Oscilante

En diámetros grandes como el 10”, la masa del clapper es considerablemente mayor y su comportamiento dinámico tiene un impacto directo en la operación del sistema. El clapper balanceado de la F-2880-10 incorpora un diseño geométrico que distribuye el centro de masa del disco de forma que la fuerza neta de gravedad sobre el clapper es mínima cuando está en posición intermedia de apertura; esto permite que incluso a caudales bajos —como al inicio del arranque de una bomba— el disco se abra completamente sin resistencia excesiva, sin crear una caída de presión significativa que penalice la presión disponible en la red.

El cierre, igualmente controlado, ocurre de manera progresiva cuando la velocidad del flujo desciende: el clapper inicia su rotación hacia el asiento a baja velocidad angular, lo que amortigua el impacto final contra el asiento EPDM y reduce drásticamente el pico de presión hidráulico (golpe de ariete) que normalmente se produce al cierre brusco de una válvula de retención convencional. En aplicaciones NFPA 20, este cierre suave es especialmente valioso en bombas diesel de arranque automático donde los transitorios de presión al arranque y paro pueden superar 1.5 veces la presión de trabajo si no se controlan. La opción de lever & weight permite ajustar adicionalmente la velocidad de cierre y la presión de craqueo según las condiciones específicas del sistema. Los puertos de 3/4” NPT facilitan la conexión de manómetros para monitoreo continuo de presión diferencial, indicador del estado del sello y de posibles depósitos en el asiento.

Aplicaciones

• Líneas principales de planta en instalaciones con caudal de diseño de 3,000 a 5,000 GPM
• Descarga de bombas contra incendio de alta capacidad (2,000+ GPM a 150+ PSI)
• Refinerías, petroquímicas y terminales de almacenamiento de hidrocarburos
• Terminales de almacenamiento y distribución de combustibles con riesgo Clase I
• Aeropuertos internacionales con sistemas de supresión de gran caudal
• Parques industriales y zonas francas con red centralizada contra incendio

Normas Aplicables

• UL 312 — Check Valves for Fire-Protection Service (válvulas de retención para protección contra incendios)
• FM 1120 — Check Valves (válvulas de retención aprobadas por Factory Mutual)
• NFPA 13 Sec. 8.17 — Valves, Waterflow Devices, and Supervisory Devices (válvulas en sistemas de rociadores)
• NFPA 20 Sec. 4.17 — Check Valves on Pump Discharge (válvulas de retención en descarga de bombas contra incendio)
• AWWA C508 — Swing-Check Valves for Waterworks Service (válvulas check para servicio de agua)
• NOM-002-STPS-2010 — Condiciones de seguridad, prevención y protección contra incendios en los centros de trabajo

---

Gama de México suministra válvulas de retención Mueller en diámetros grandes para los proyectos industriales más exigentes del país. Nuestro equipo de ingenieros certificados en NFPA le acompaña desde el dimensionamiento hidráulico hasta la puesta en marcha, incluyendo documentación técnica para aseguradoras FM y certificaciones de cumplimiento NOM. Contáctenos para cotización con tiempo de entrega confirmado.
