F-918-W-25

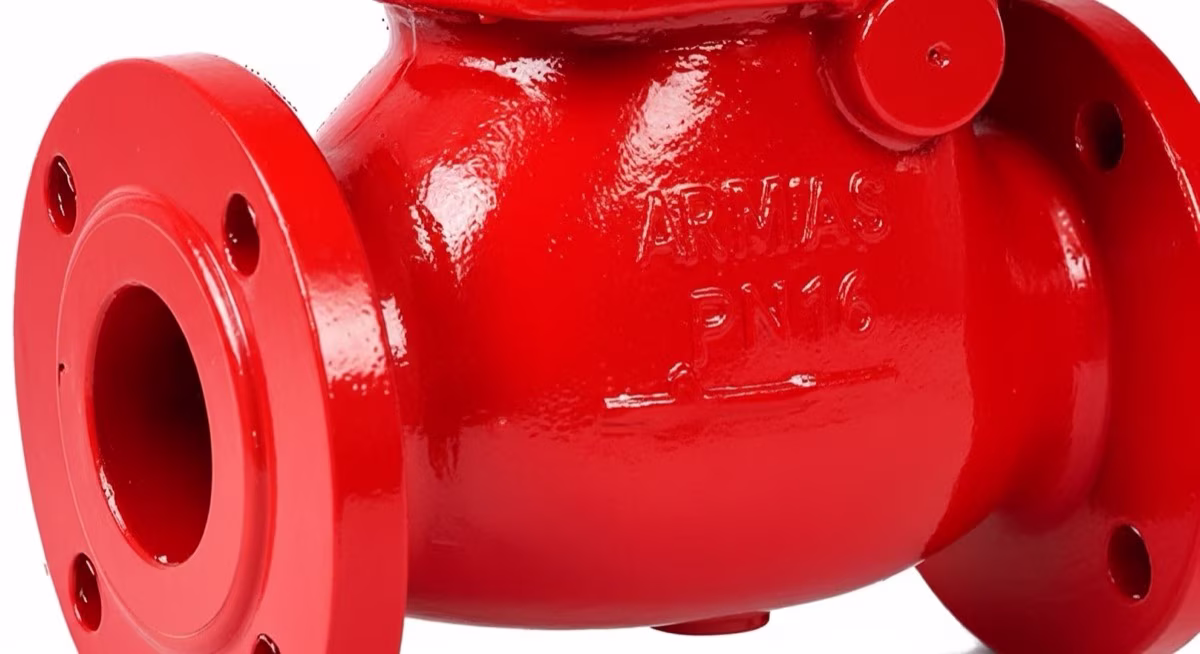

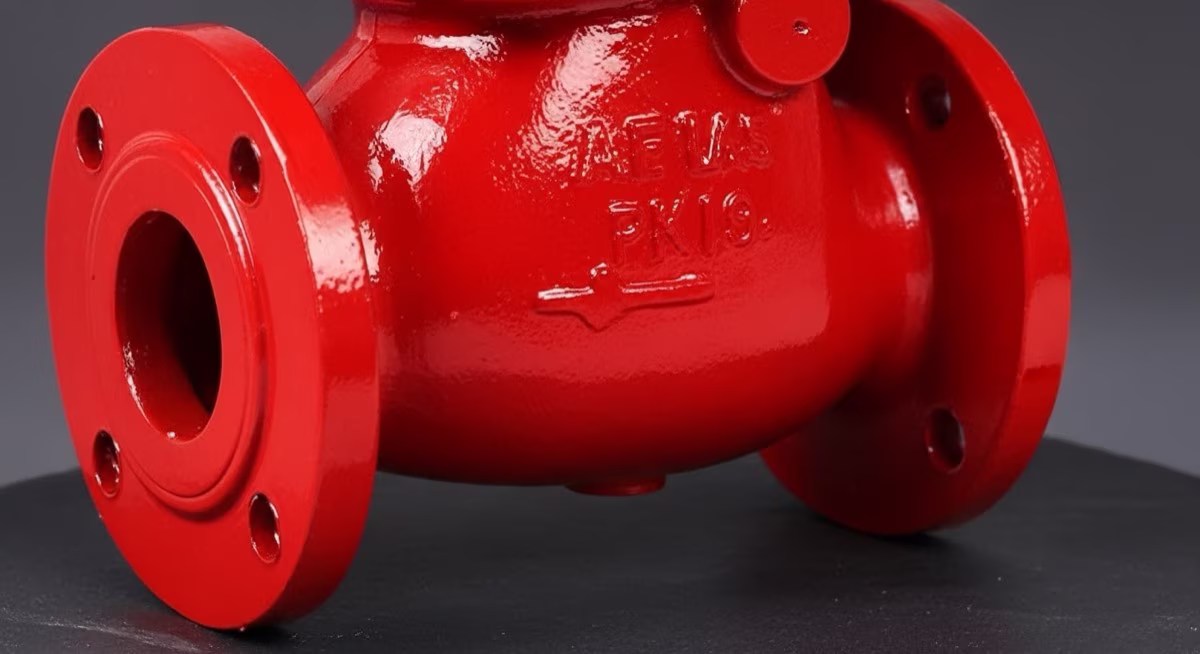

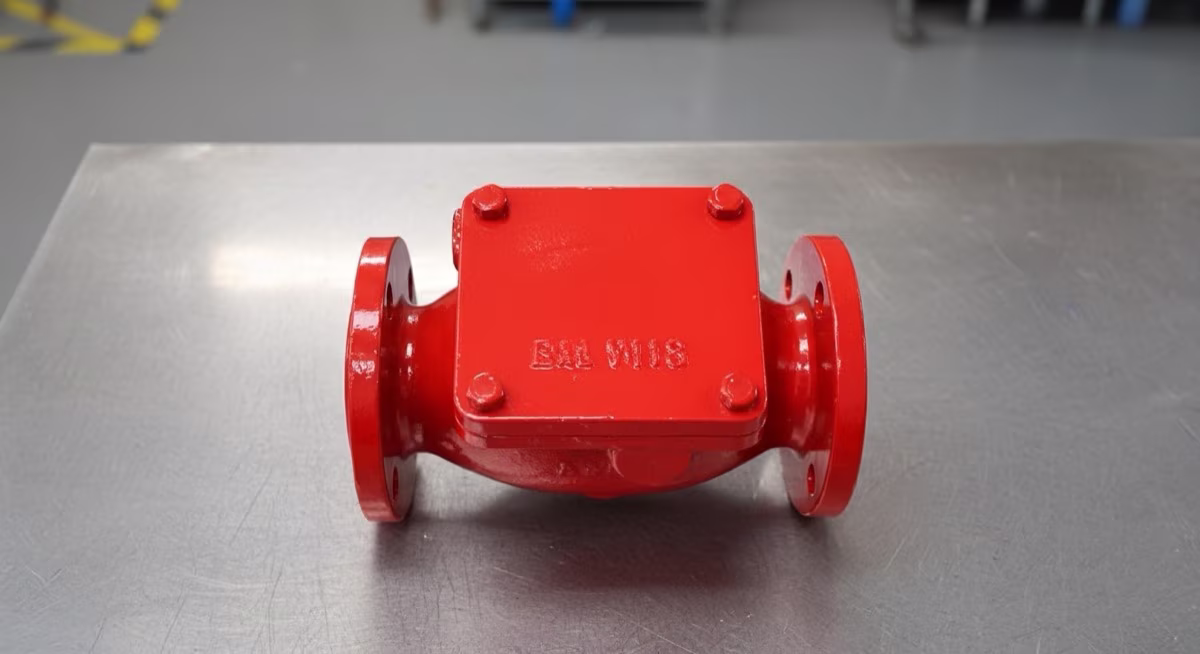

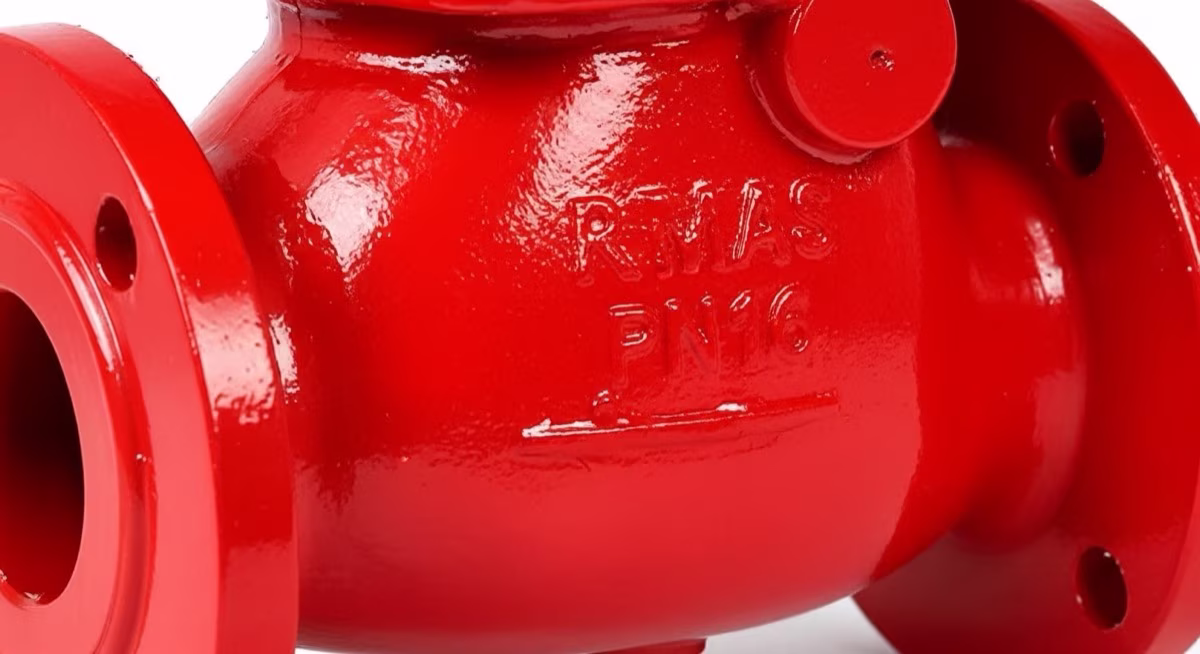

La válvula check F-918-W-25 de Nibco en diámetro 2.5” con conexión bridada ANSI B16.1 Clase 125 combina cuerpo de hierro dúctil ASTM A536 con clapper de bronce B62 y sello EPDM para garantizar prevención de reflujo confiable en derivaciones de standpipe, conexiones siamesas individuales y ramales secundarios de sistemas contra incendios. Su perfil compacto permite instalación en espacios reducidos manteniendo la capacidad de sello hermético que exigen las normas NFPA 13 y NFPA 20. Certificada UL 312 y FM Approved, esta válvula está diseñada para operar a 175 PSI de trabajo con prueba hidrostática a 350 PSI.

Especificaciones Técnicas

Característica	Especificación
Marca	Nibco
Modelo	F-918-W-25
Diámetro	2.5” (65 mm)
Tipo	Swing check bridada
Presión de Trabajo	175 PSI (12 bar)
Presión de Prueba	350 PSI (24 bar)
Conexión	Bridada ANSI B16.1 Clase 125
Cuerpo	Hierro dúctil ASTM A536
Clapper	Bronce B62 con sello EPDM
Eje	Bronce silicón
Puerto de Drenaje	1/2” NPT incluido
Recubrimiento Interior	Epóxico anti-corrosión
Prueba de Fábrica	Leak test 100% individual
Peso	9 kg

Mecánica del Disco Oscilante

Las válvulas check tipo swing (columpio) operan mediante un disco o clapper articulado sobre un eje horizontal ubicado en la parte superior del cuerpo. Cuando el flujo circula en la dirección correcta, la presión del agua empuja el disco hacia atrás abriéndolo completamente y dejando paso libre al caudal; en cuanto el flujo cesa o intenta invertirse, el propio peso del clapper y la presión hidrostática aguas abajo lo cierran de inmediato contra el asiento, formando un sello hermético que impide el reflujo.

En sistemas contra incendios, la presión de apertura (cracking pressure) es un parámetro crítico: el disco debe abrirse con la menor caída de presión posible para no penalizar la demanda del sistema. El modelo F-918-W-25 logra esto gracias al clapper de bronce ligero y al sello EPDM de bajo perfil. En aplicaciones NFPA 20 — descarga de bombas contra incendio — estas válvulas actúan como elemento de protección que impide que el agua regrese hacia la bomba cuando ésta se detiene, preservando la cebadura y evitando daños mecánicos por flujo invertido. La sección 4.17 de NFPA 20 exige válvulas de retención listadas UL en la línea de descarga de cada bomba, requisito que esta válvula cumple plenamente.

Aplicaciones

• Derivaciones y ramales de sistemas de standpipe Clase I, II y III
• Conexiones individuales de siamesa FDC (Fire Department Connection)
• Ramales secundarios de rociadores automáticos NFPA 13
• Descarga de bombas jockey en grupos de presión contra incendios
• Tomas de manguera en gabinetes de emergencia
• Derivaciones de gabinetes manguera en edificios de oficinas y hoteles

Normas Aplicables

• UL 312 — Check Valves for Fire-Protection Service (válvulas de retención para protección contra incendios)
• FM 1120 — Check Valves (válvulas de retención aprobadas por Factory Mutual)
• NFPA 13 Sec. 8.17 — Valves, Waterflow Devices, and Supervisory Devices (válvulas en sistemas de rociadores)
• NFPA 20 Sec. 4.17 — Check Valves on Pump Discharge (válvulas de retención en descarga de bombas contra incendio)
• AWWA C508 — Swing-Check Valves for Waterworks Service (válvulas check para servicio de agua)
• NOM-002-STPS-2010 — Condiciones de seguridad, prevención y protección contra incendios en los centros de trabajo

---

Gama de México es distribuidor autorizado de válvulas de retención para sistemas contra incendios con presencia nacional. Nuestro equipo de ingeniería brinda soporte técnico en selección, dimensionamiento y cumplimiento normativo NFPA/NOM para cada proyecto. Contáctenos para cotización, disponibilidad en almacén y asesoría especializada.
