En un proyecto industrial serio, una boquilla contra incendios no es un accesorio de línea: es un elemento de desempeño crítico en la cadena de supresión. Su selección impacta directamente la capacidad de control del evento, la seguridad del personal de respuesta, la estabilidad operativa de la instalación y la trazabilidad técnica ante auditoría.
Muchas empresas cometen un error estructural: comprar boquillas por disponibilidad comercial sin cerrar primero la ingeniería de aplicación. Este enfoque suele producir incompatibilidades hidráulicas, patrones de descarga ineficientes y baja repetibilidad en pruebas de aceptación. El resultado es un sistema aparentemente completo, pero con incertidumbre operativa cuando se necesita desempeño real.
Este artículo está diseñado para directores de planta, líderes EHS, gerencias de mantenimiento, compras técnicas e ingenierías de proyecto que requieren un criterio de especificación profesional para boquillas contra incendios. Incluye lineamientos prácticos para diseño, integración con brigadas y sistemas fijos, programa de pruebas, mantenimiento y control documental para operaciones en México.

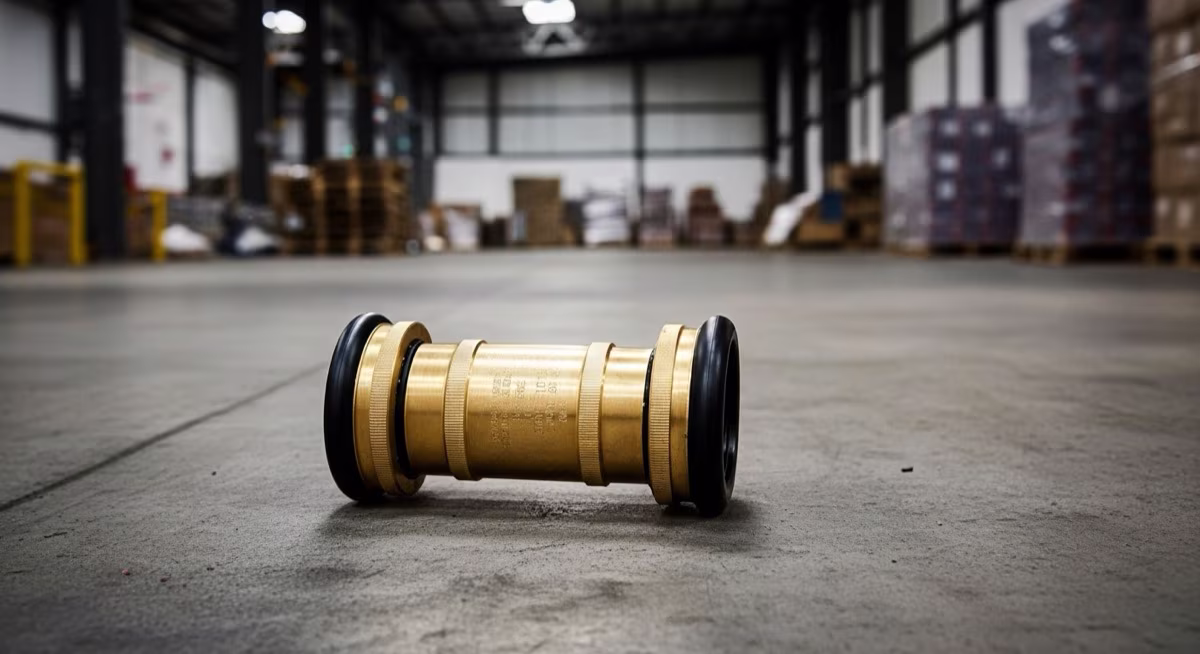

Descripción técnica: Boquilla industrial en aplicación de alto desempeño para cobertura de áreas críticas de proceso.
1. Enfoque de Ingeniería: del Producto al Desempeño del Sistema
1.1 Qué debe resolver una boquilla en entorno industrial
En términos de ingeniería funcional, la boquilla debe cumplir cinco objetivos simultáneos:
- Entregar el caudal de diseño con estabilidad de patrón.
- Alcanzar la geometría real de cobertura del riesgo.
- Mantener control operativo seguro para brigada u operador.
- Integrarse sin pérdida crítica al resto del sistema hidráulico.
- Sostener repetibilidad en pruebas, simulacros e inspecciones.
Cuando alguno de estos puntos falla, se abre una brecha entre el diseño documental y la capacidad de respuesta real. Por eso, el proceso de selección debe tratar la boquilla como componente de ingeniería de desempeño y no solo de catálogo.
1.2 Diferencia entre compra táctica y especificación profesional
| Enfoque | Criterio dominante | Riesgo principal |
|---|---|---|
| Compra táctica | Precio y entrega inmediata | Incompatibilidad hidráulica y baja efectividad en campo |
| Especificación profesional | Riesgo + hidráulica + operación + cumplimiento | Mayor confiabilidad y menor costo de ciclo de vida |
La especificación profesional reduce reprocesos, evita cambios tardíos de configuración y mejora el rendimiento del sistema completo. A mediano plazo, este enfoque suele ser más económico que una selección inicial subóptima.
2. Marco de Cumplimiento y Buenas Prácticas Técnicas
En México, la implementación de sistemas contra incendios dentro de centros de trabajo debe alinearse con obligaciones de seguridad y prevención aplicables al tipo de operación. Para muchas empresas, el marco de referencia operativo considera la NOM-002-STPS-2010 como base de prevención/protección, además de lineamientos internos de protección civil y requerimientos corporativos.
En proyectos industriales también se utilizan referencias internacionales de ingeniería para diseño, integración y mantenimiento de componentes contra incendio. En el caso de boquillas, la referencia técnica más citada es NFPA 1964 para desempeño y construcción de boquillas de chorro combinado.
Punto clave de gestión: cumplimiento no es solo tener equipo instalado. Es demostrar capacidad de operación con evidencia técnica trazable (especificación, prueba, bitácora y mantenimiento).
3. Arquitectura de Decisión para Boquillas en Proyectos Industriales
3.1 Variables mínimas de diseño
Antes de decidir entre boquilla tipo pistola, boquilla turbo jet o boquilla industrial, la ingeniería debe cerrar al menos estas variables:
- Clasificación de riesgo por área/proceso.
- Escenario de fuego dominante (tipo de combustible y propagación).
- Caudal objetivo por línea de ataque.
- Presión dinámica real en punto de descarga.
- Alcance útil requerido según layout.
- Modo de operación (brigada manual, estación fija, monitor).
- Perfil de entrenamiento del personal usuario.
3.2 Matriz técnica de selección
| Escenario de aplicación | Configuración recomendada | Justificación funcional |
|---|---|---|
| Brigada en naves industriales | Boquilla tipo pistola | Control manual, transición rápida de patrón |
| Almacenes con mayor carga combustible | Boquilla turbo jet | Mejor alcance y mayor versatilidad operativa |
| Protección de proceso y exposición crítica | Boquilla industrial | Robustez mecánica y estabilidad continua |
| Proyecto con exigencia documental alta | Boquilla certificada | Trazabilidad técnica para auditoría |
| Requisito corporativo internacional | Boquilla certificada dual | Respaldo técnico adicional por certificación |
4. Boquillas para Brigadas: Criterio Operativo de Alto Nivel
En brigadas industriales, la boquilla correcta debe permitir ejecución rápida con seguridad. El equipo ideal no es el de mayor caudal nominal, sino el que ofrece mejor balance entre control de reacción, cobertura efectiva y fatiga del operador.
4.1 Requisitos operativos para brigadas
- Apertura y cierre predecibles bajo presión.
- Patrón estable en chorro y niebla.
- Ergonomía compatible con EPP completo.
- Maniobra viable en rutas con obstáculos.
- Integración confiable con mangueras contra incendios.
4.2 Errores recurrentes en campo
- Seleccionar boquilla sin validar presión dinámica real.
- Configurar caudal excesivo para capacidad de brigada.
- No entrenar transición de patrón por escenario.
- Omitir pruebas periódicas en línea completa.
Estos errores reducen efectividad táctica y elevan el riesgo de fallo humano en emergencia.

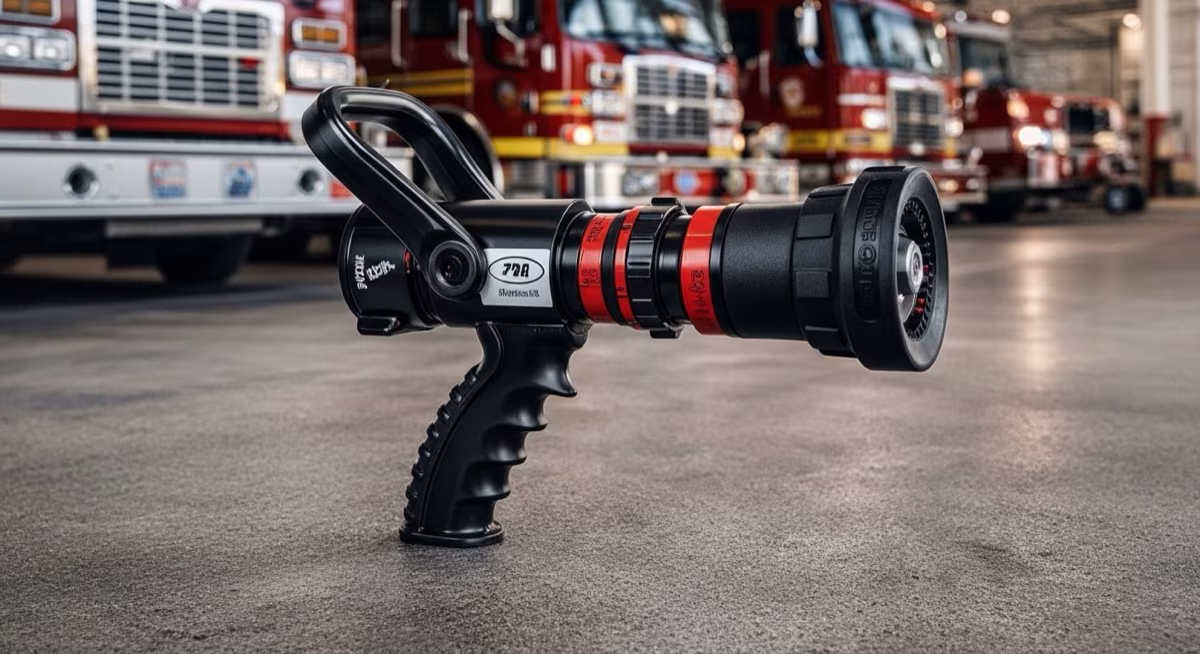

Descripción técnica: Boquilla para brigadas con enfoque en control operativo, repetibilidad de descarga y trazabilidad técnica.
5. Boquillas en Sistemas Fijos: Estabilidad, Cobertura y Repetibilidad
En sistemas fijos, la boquilla debe responder como parte de una arquitectura hidráulica completa: válvulas, conexiones, estaciones y, en algunos casos, monitores contra incendios. El criterio dominante es mantener desempeño consistente bajo demanda real.
5.1 Integración técnica con infraestructura existente
La ingeniería debe verificar compatibilidad con:
- Válvulas contra incendios de control por zona.
- Conexiones y herrajes sin restricciones críticas.
- Diámetros de línea y pérdidas por fricción.
- Equipos de bombeo y punto de operación hidráulico.
5.2 Indicadores de un sistema fijo bien configurado
| Indicador | Señal de buen desempeño |
|---|---|
| Patrón de descarga | Cobertura consistente en todas las pruebas |
| Presión en boquilla | Dentro de banda de diseño sin oscilación crítica |
| Repetibilidad | Resultados comparables entre pruebas periódicas |
| Trazabilidad | Evidencia técnica disponible y actualizada |
| Mantenibilidad | Acceso seguro y tiempos de intervención controlados |
6. Especificación Técnica para Compras e Ingeniería
Para evitar ambigüedad entre compras y operación, se recomienda emitir una ficha de especificación por cada tipo de boquilla. Un formato profesional debería incluir:
- Código interno de la posición en sistema.
- Aplicación objetivo (brigada, gabinete, estación fija, monitor).
- Rango de caudal esperado.
- Rango de presión de operación.
- Tipo de patrón requerido.
- Tipo de conexión y material de construcción.
- Requisitos de certificación del proyecto.
- Criterios de prueba de aceptación.
6.1 Plantilla resumida de especificación
| Campo | Valor de ingeniería (ejemplo) |
|---|---|
| Tipo de boquilla | Chorro/niebla combinada |
| Aplicación | Brigada industrial en área de proceso |
| Rango de caudal | Definido por cálculo hidráulico del proyecto |
| Presión objetivo | Definida por prueba dinámica en punto de uso |
| Conexión | Compatible con estándar de línea existente |
| Certificación | Según requerimiento contractual/corporativo |
| Criterio de aceptación | Cumplimiento de patrón, presión y control |
Este nivel de detalle evita compras por interpretación y facilita homologación entre áreas técnicas y administrativas.
7. Pruebas de Aceptación y Puesta en Servicio
Sin pruebas de aceptación, la instalación no debería considerarse cerrada. El objetivo no es solo confirmar que “sale agua”, sino validar desempeño real contra diseño.
7.1 Secuencia recomendada de pruebas
- Inspección mecánica de conexiones y accesorios.
- Verificación de integridad sin fuga.
- Prueba de operación de patrón (chorro/niebla).
- Medición de variables hidráulicas clave.
- Validación de cobertura en área objetivo.
- Registro técnico y liberación formal.
7.2 Matriz QA/QC para boquillas
| Punto de control | Criterio de aceptación | Evidencia |
|---|---|---|
| Integridad mecánica | Sin fuga ni holgura funcional | Checklist firmado |
| Patrón de descarga | Estable y consistente | Registro de prueba + video |
| Desempeño hidráulico | Dentro de banda de diseño | Bitácora técnica |
| Seguridad operativa | Maniobra segura para brigada | Informe EHS |
| Documentación final | Expediente completo | Acta de liberación |
8. Operación Segura: Gobernanza Técnica para Brigadas
La operación de boquillas debe estar normalizada mediante procedimientos y entrenamiento. Un sistema técnicamente correcto puede fallar si la ejecución operativa no está estandarizada.
8.1 Protocolo recomendado de operación
- Confirmación de escenario y objetivo táctico.
- Asignación de roles por brigadista.
- Secuencia de activación definida por procedimiento.
- Comunicación permanente con mando de emergencia.
- Cierre seguro y revisión postevento.
8.2 Indicadores para gestión de desempeño
| KPI sugerido | Objetivo práctico |
|---|---|
| Tiempo al primer chorro útil | Reducir desviación entre turnos |
| % de simulacros ejecutados | Cumplimiento del programa anual |
| % de hallazgos cerrados | Cierre antes de auditoría |
| % de brigadistas habilitados | Cobertura total por turno crítico |
9. Mantenimiento Basado en Riesgo y Confiabilidad
Un programa de mantenimiento eficaz debe priorizar criticidad operativa, no solo calendario fijo. Las boquillas asociadas a áreas de mayor riesgo deben tener seguimiento reforzado y trazabilidad más estricta.
9.1 Programa recomendado
| Frecuencia | Actividad | Responsable |
|---|---|---|
| Semanal | Inspección visual y accesibilidad | Operación / Brigada |
| Mensual | Prueba de apertura, cierre y patrón | Mantenimiento |
| Trimestral | Prueba funcional en línea completa | Mantenimiento + Seguridad |
| Semestral | Revisión de componentes críticos | Ingeniería / Mantenimiento |
| Anual | Evaluación integral de desempeño | Ingeniería + EHS |
9.2 Criterios de retiro temporal de servicio
- Fuga persistente en conexión o cuerpo.
- Variación de patrón fuera de estándar interno.
- Deterioro de operación mecánica del control.
- Evidencia de daño estructural por impacto/corrosión.
La reposición o reparación debe liberarse solo con evidencia de prueba posterior y registro formal.

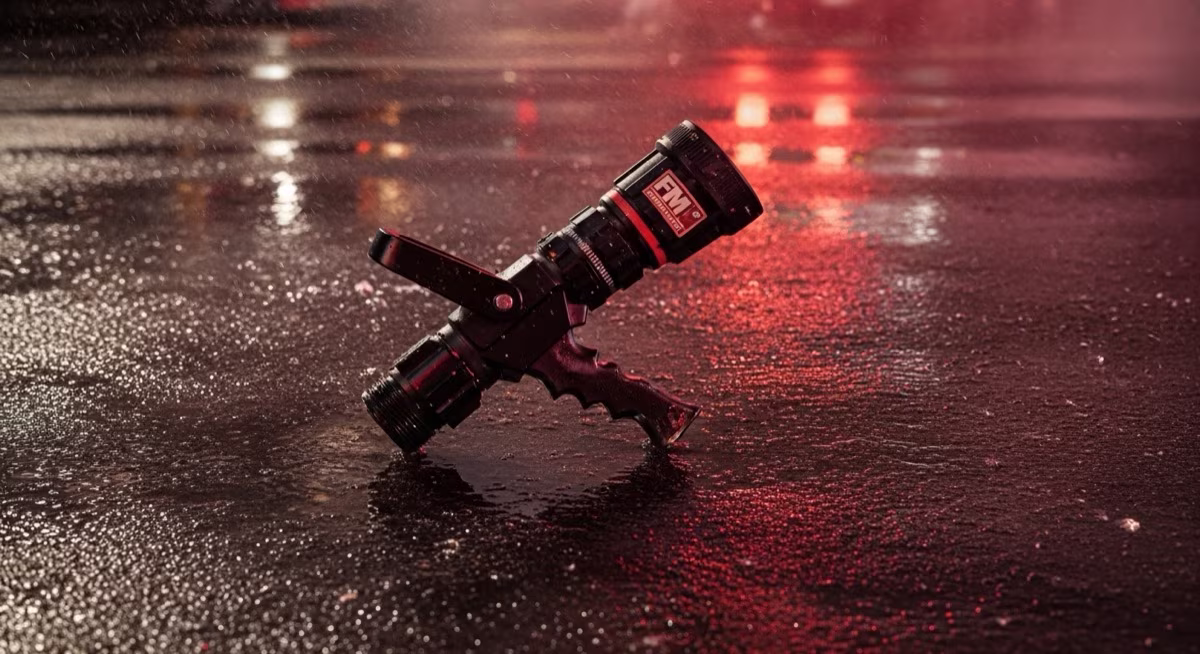

Descripción técnica: Boquilla turbo jet en configuración de alto desempeño para aplicaciones de cobertura exigente.
10. Distribución Nacional: Cobertura y Soporte en Todo México
En Gama de México integramos ingeniería comercial y logística para entregar boquillas contra incendios con soporte técnico en toda la República Mexicana. Atendemos requerimientos de plantas industriales, centros logísticos, infraestructura crítica y operaciones corporativas.
Cobertura operativa por zonas
Zona Norte: Nuevo León, Coahuila, Chihuahua, Sonora, Baja California, Tamaulipas y Durango, con atención prioritaria a manufactura, energía y logística.
Zona Centro: Ciudad de México, Estado de México, Querétaro, Guanajuato, Aguascalientes, San Luis Potosí y Jalisco, con alta capacidad de respuesta en proyectos de modernización y expansión.
Zona Sur/Golfo: Veracruz, Tabasco, Campeche, Puebla y Guerrero, con soporte para proyectos de proceso y almacenamiento.
Zona Sureste: Yucatán, Quintana Roo, Oaxaca y Chiapas, con envíos programados para operación, mantenimiento y reposición crítica.
Soporte técnico para empresas
- Definición de configuración por riesgo y desempeño.
- Integración con mangueras, válvulas y conexiones.
- Validación de compatibilidad con monitores.
- Acompañamiento en documentación para control interno y auditoría.
11. Preguntas Frecuentes de Nivel Profesional
¿Cuál es el principal criterio para elegir entre boquilla de brigada y boquilla industrial fija?
El criterio principal es el modo de operación y el objetivo de desempeño. Brigada prioriza control humano y respuesta táctica; sistema fijo prioriza estabilidad hidráulica, repetibilidad y trazabilidad de resultados en pruebas periódicas.
¿Una boquilla de mayor caudal siempre es mejor?
No. Un caudal más alto sin respaldo de presión real y sin capacidad operativa de brigada puede reducir el control efectivo. La selección debe partir de ingeniería hidráulica y escenario de riesgo, no de un valor nominal aislado.
¿Qué valor tiene una boquilla certificada en proyectos corporativos?
Aporta respaldo documental y consistencia técnica para procesos de validación, compras corporativas y auditorías. En entornos regulados o con aseguradoras exigentes, una boquilla certificada facilita cumplimiento y reduce controversias técnicas.
¿Qué áreas deben participar en la especificación de boquillas?
Mínimo: ingeniería de proyecto, mantenimiento, seguridad/EHS y compras técnicas. Esta integración evita decisiones parciales y asegura que la solución sea operable, mantenible y defendible documentalmente.
¿Cómo mejorar la confiabilidad sin sobredimensionar el sistema?
Con un enfoque de ciclo de vida: especificación precisa, pruebas de aceptación, entrenamiento operativo y mantenimiento basado en criticidad. Este modelo mejora desempeño real sin invertir de más en componentes fuera de contexto.
12. Conclusión Ejecutiva
La ingeniería de boquillas contra incendios es una disciplina de desempeño, cumplimiento y continuidad operativa. Cuando la empresa adopta un método profesional de selección e integración, mejora su capacidad real de respuesta, reduce desviaciones en auditoría y fortalece su resiliencia ante eventos críticos.
Si tu organización está por actualizar su infraestructura o cerrar un proyecto nuevo, la recomendación es clara: definir boquillas con criterio de ingeniería integral, no por inercia comercial. Ese cambio de enfoque marca la diferencia entre cumplir en papel y responder con eficacia en campo.
Descripción técnica: Vista de componentes clave para análisis de mantenibilidad y confiabilidad de boquilla industrial.
