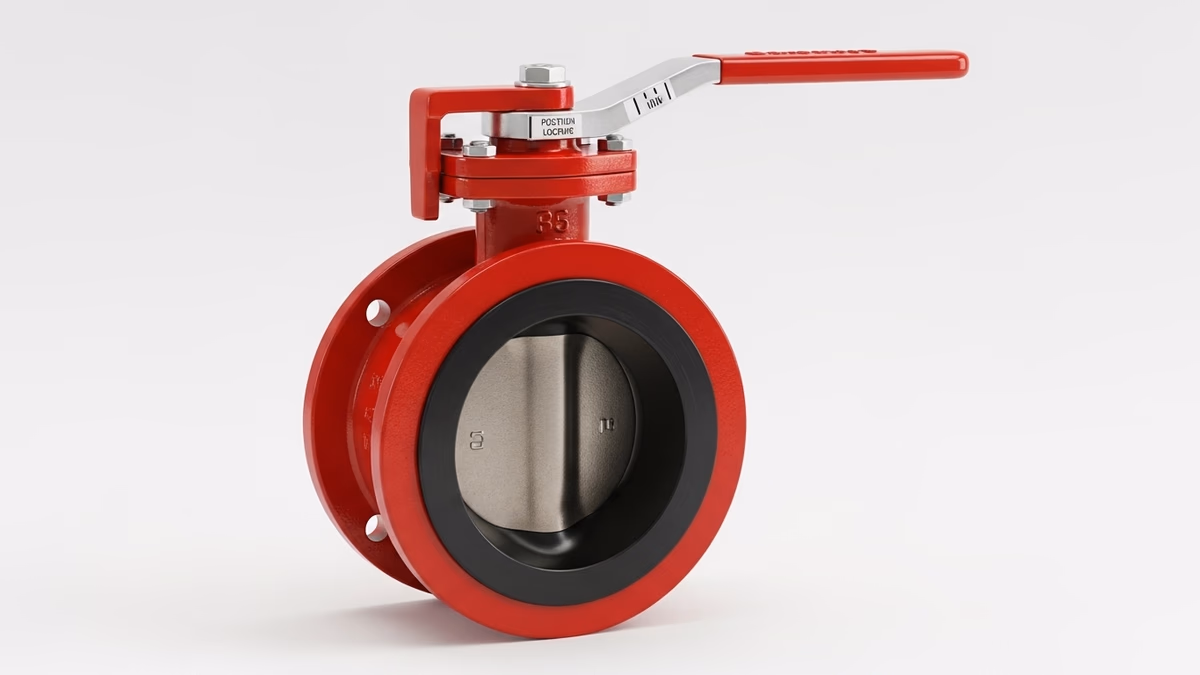

WD-3510-8N

La válvula mariposa indicadora WD-3510-8N de Nibco en 4” con configuración wafer y cuerpo de hierro dúctil ASTM A536 es la solución de control seccional más utilizada en sistemas de rociadores y standpipe cuando se requiere supervisión eléctrica continua del estado de la válvula. Su diseño de mínima longitud facial la hace ideal para cuartos de bombas y cuartos de rociadores con espacio reducido entre bridas, donde una válvula OS&Y del mismo diámetro no cabe. El switch tamper integrado de fábrica transmite señal al panel de alarma ante cualquier movimiento superior a un cuarto de vuelta desde la posición abierta, cumpliendo el requisito de supervisión continua que establece NFPA 13 Sección 8.16 para todas las válvulas de control en sistemas de supresión.

Especificaciones Técnicas

Parámetro	Detalle
Marca	Nibco
Modelo	WD-3510-8N (wafer) / LD-3510-8N (lug)
Diámetro nominal	4” (100 mm)
Tipo de conexión	Wafer AWWA C606 / Extremos ranurados / Bridada ANSI B16.1
Material cuerpo	Hierro dúctil ASTM A536 / Hierro gris disponible
Material disco	Bronce C83600 / Acero inoxidable 316
Eje	Acero inoxidable ASTM 316, diseño de dos piezas sin eje pasante
Asiento	EPDM moldeado al cuerpo, sello bubble-tight
Presión de trabajo	175 PSI (estándar), 250 PSI, 300 PSI según modelo
Presión de prueba	2× presión de trabajo, 100% probadas en fábrica
Temperatura de servicio	32 °F a 230 °F (0 °C a 110 °C)
Diámetros disponibles	2”, 2.5”, 3”, 4”, 6”, 8”, 10” y 12”
Operador estándar	Engranaje con volante, indicador visual de posición graduado 0-90°
Switch tamper	SPDT, dos contactos normalmente abiertos, 10 A @ 125 VAC
Certificaciones	UL Listed, FM 1112, NOM-002-STPS-2010

Por Qué Válvula Mariposa Indicadora

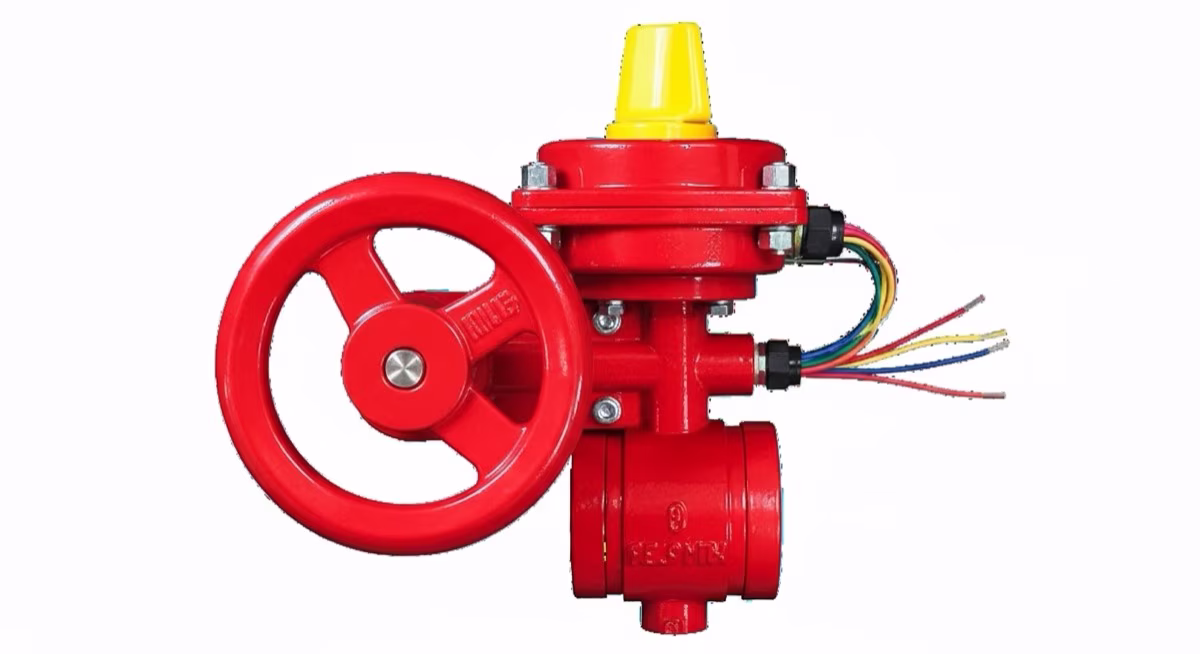

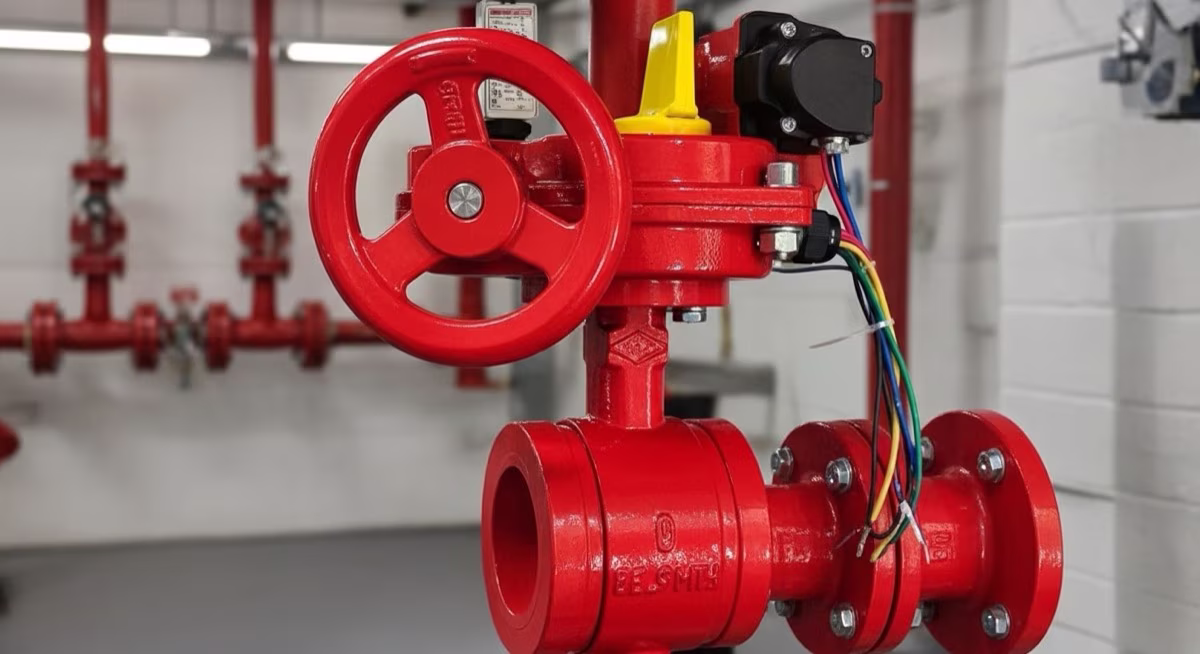

NFPA 13 Sección 8.16 establece que toda válvula de control en un sistema de rociadores automáticos debe estar supervisada eléctricamente, de manera que cualquier cierre no autorizado genere una señal de alarma supervisoria en el panel de control de incendios. La válvula mariposa indicadora cumple este requisito gracias al switch tamper integrado directamente en el operador: al girar la válvula más de un cuarto de vuelta desde la posición totalmente abierta, los contactos del switch cambian de estado y envían la señal supervisoria al panel de alarma conforme a NFPA 72, sin necesitar ningún accesorio externo ni cableado adicional.

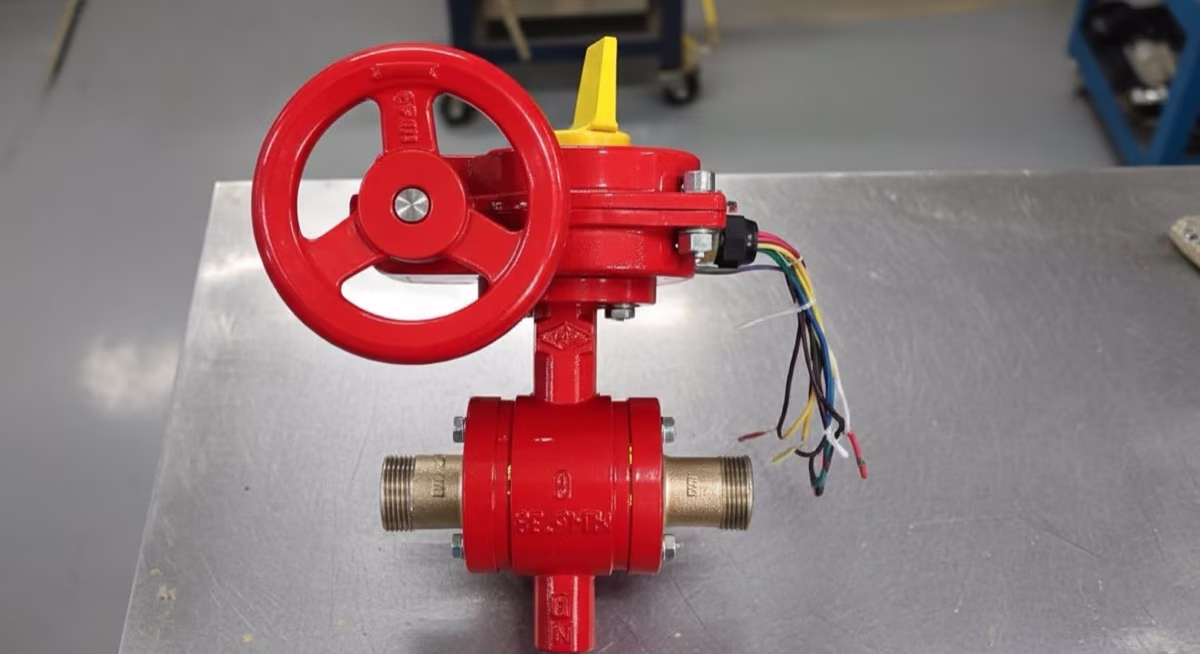

El indicador visual de posición, montado sobre el cuerpo del operador de engranaje, muestra la posición del disco mediante una escala graduada de 0° a 90° visible a distancia. Esta indicación directa permite al personal de mantenimiento verificar el estado de apertura de la válvula en una ronda de inspección sin necesidad de consultar el tablero, complementando la supervisión eléctrica con confirmación visual en campo.

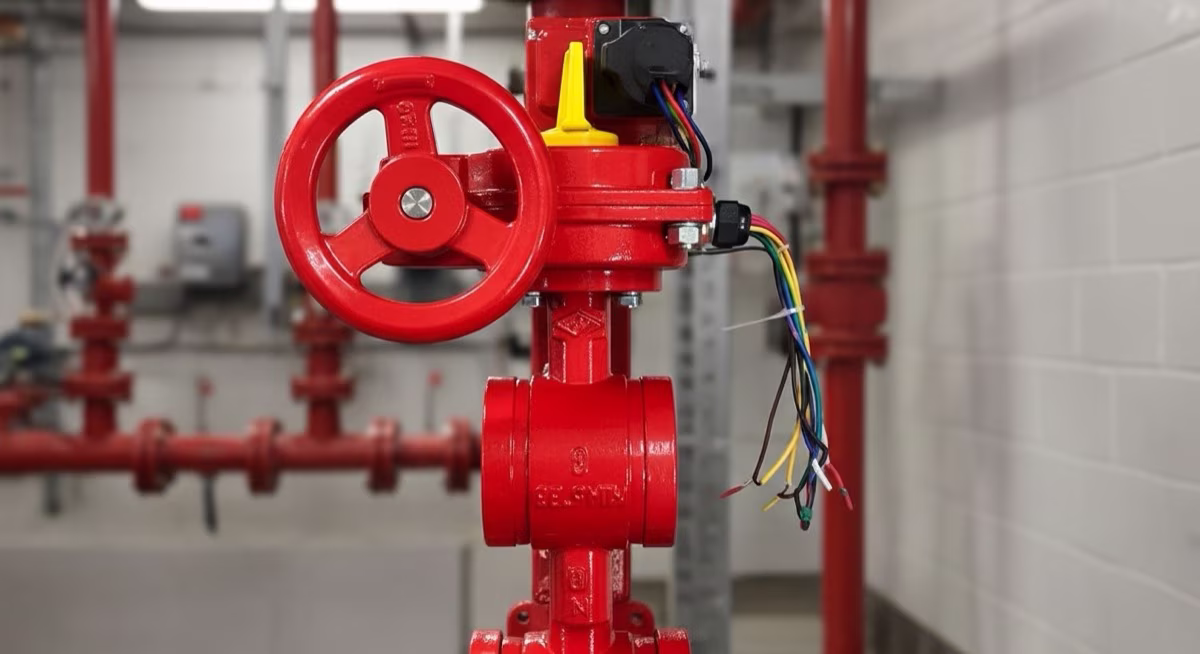

La elección entre configuración wafer y ranurada responde al tipo de sistema existente. La configuración wafer, comprimida entre bridas ANSI clase 125 o 150, es la opción más económica y ocupa hasta 60 % menos espacio axial que una válvula OS&Y del mismo diámetro; se emplea en sistemas con tubería bridada y en cuartos de control con espacio limitado. La configuración ranurada utiliza extremos mecanizados compatibles con acopladores Victaulic y equivalentes, eliminando la necesidad de bridas y permitiendo instalación y retiro sin corte de tubería; es la opción preferida en sistemas modernos con tuberías ranuradas y en retrofits donde se busca reducir tiempo de instalación.

Aplicaciones

• Control seccional de zonas en sistemas de rociadores de edificios de múltiples niveles: aísla una planta o un sector sin interrumpir el suministro al resto del sistema
• Cuartos de bombas: aislamiento supervisado de líneas de prueba, bypass y descarga principal con señal tamper al tablero de alarma
• Aislamiento de secciones para mantenimiento correctivo: permite reemplazar cabezas de rociador o reparar tubería en una zona sin apagar el sistema completo
• Sistemas de supresión a base de agentes especiales (espuma AFFF, CO2, Novec 1230) donde la normativa exige supervisión eléctrica de cada válvula de control
• Sistemas de standpipe clase I, II y III: control seccional de risers con supervisión integrada al panel de alarma del edificio
• Automatización de sistemas de supresión: bajo par de operación permite integrar actuador eléctrico para apertura y cierre remoto desde sala de control

Normas Aplicables

• FM 1112 — Factory Mutual: requisitos de diseño, construcción y desempeño para válvulas mariposa en sistemas de protección contra incendios
• UL 262 — Underwriters Laboratories: válvulas de compuerta para servicio de incendios; aplica a pruebas de sello y resistencia mecánica
• NFPA 13, Sección 8.16 — Standard for the Installation of Sprinkler Systems: todas las válvulas de control deben estar supervisadas; el cierre no autorizado debe generar señal de alarma supervisoria
• NFPA 72 — National Fire Alarm and Signaling Code: requisitos para dispositivos de supervisión de válvulas (tamper switches) y su integración al sistema de alarma
• NFPA 14 — Standard for the Installation of Standpipe and Hose Systems: control seccional supervisado en risers de standpipe
• NOM-002-STPS-2010 — Condiciones de seguridad para prevención y protección contra incendios en centros de trabajo en México

Gama de México es distribuidor autorizado de válvulas mariposa indicadoras certificadas UL/FM para sistemas de protección contra incendios en México. Contamos con inventario de las principales marcas y diámetros, respaldados por asesoría técnica especializada para selección de modelo, especificación de presión y configuración de switch tamper según el panel de alarma del proyecto.
