WD-3510-6N

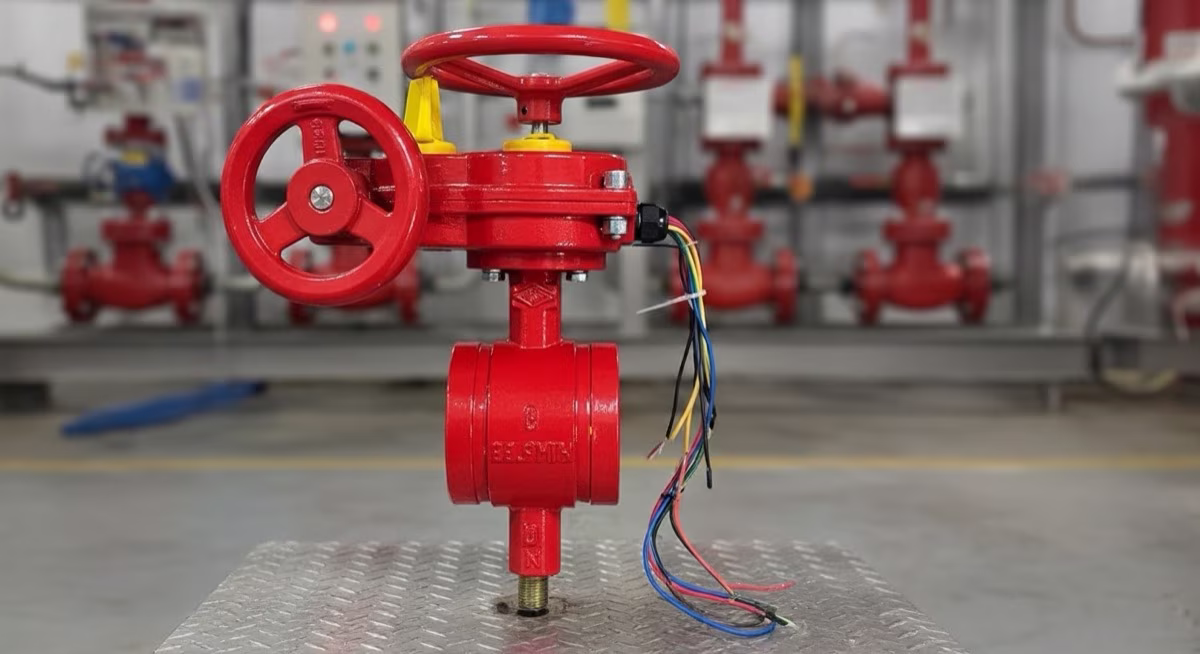

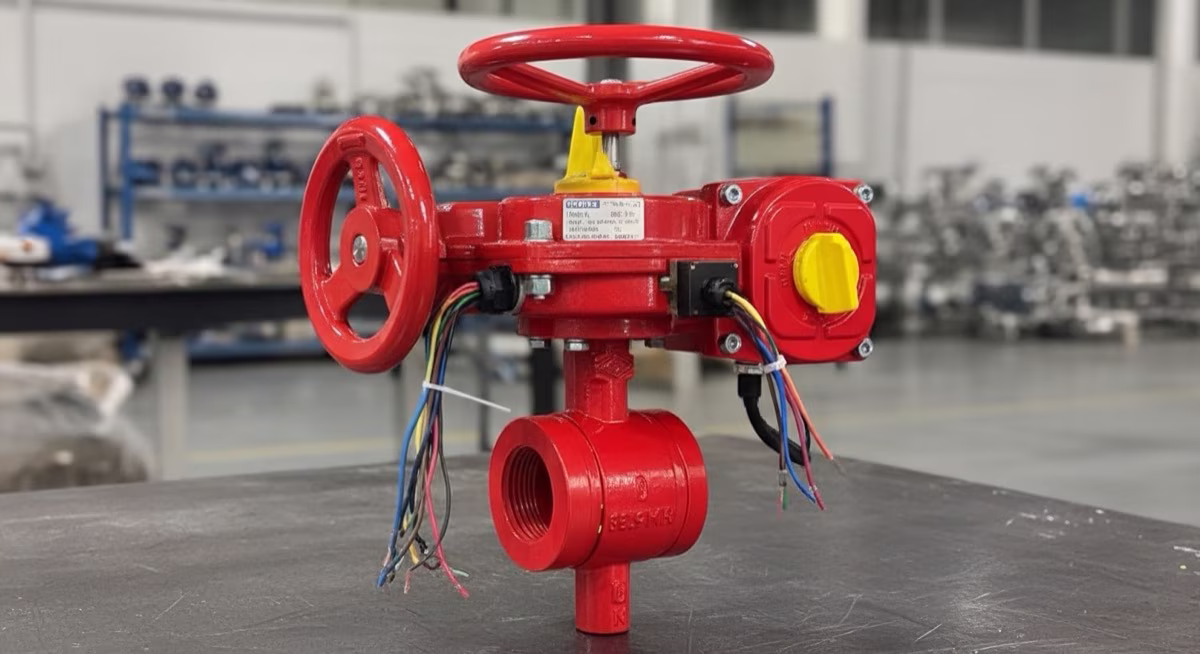

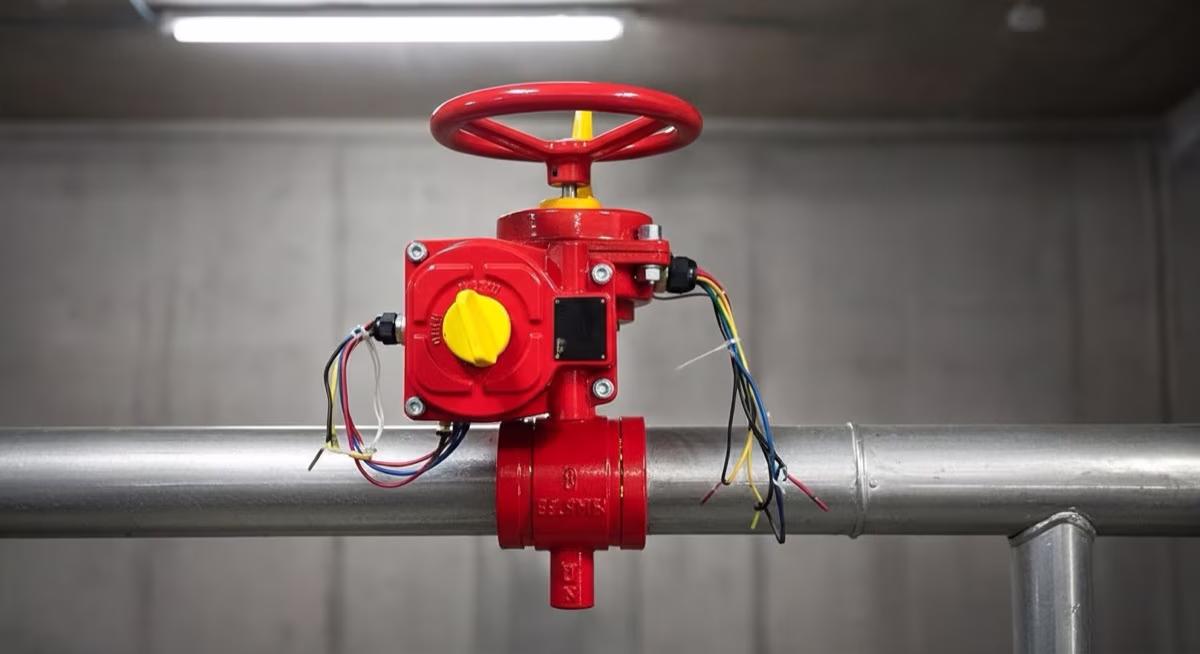

La válvula mariposa indicadora WD-3510-6N de Mueller en 6” con configuración wafer y cuerpo de hierro dúctil ASTM A536 es el estándar para control seccional de zonas en sistemas de rociadores y standpipe con tubería bridada, donde se exige supervisión eléctrica continua del estado de la válvula sin sacrificar espacio axial en la instalación. Su disco de acero inoxidable 316 con asiento EPDM vulcanizado logra sello bubble-tight bajo presiones diferenciales bajas y resiste el cloro residual del agua de red sin degradación del sello a lo largo de toda la vida del sistema. El operador de engranaje con indicador visual de posición y el switch tamper SPDT integrado satisfacen simultáneamente el requisito de verificación visual en campo y la supervisión eléctrica al panel de alarma que exige NFPA 13 Sección 8.16 para esta categoría de válvulas.

Especificaciones Técnicas

Parámetro	Detalle
Marca	Mueller
Modelo	WD-3510-6N
Diámetro nominal	6” (150 mm)
Tipo de conexión	Wafer entre bridas ANSI clase 125/150
Material cuerpo	Hierro dúctil ASTM A536
Material disco	Acero inoxidable 316
Asiento	EPDM vulcanizado, sello bubble-tight
Eje	Acero inoxidable, diseño sin eje pasante
Presión de trabajo	175 PSI (12 bar)
Presión de prueba	350 PSI (24 bar)
Temperatura de servicio	32 °F a 230 °F (0 °C a 110 °C)
Operador	Gear operator con volante, indicador visual tipo bandera (rojo/verde)

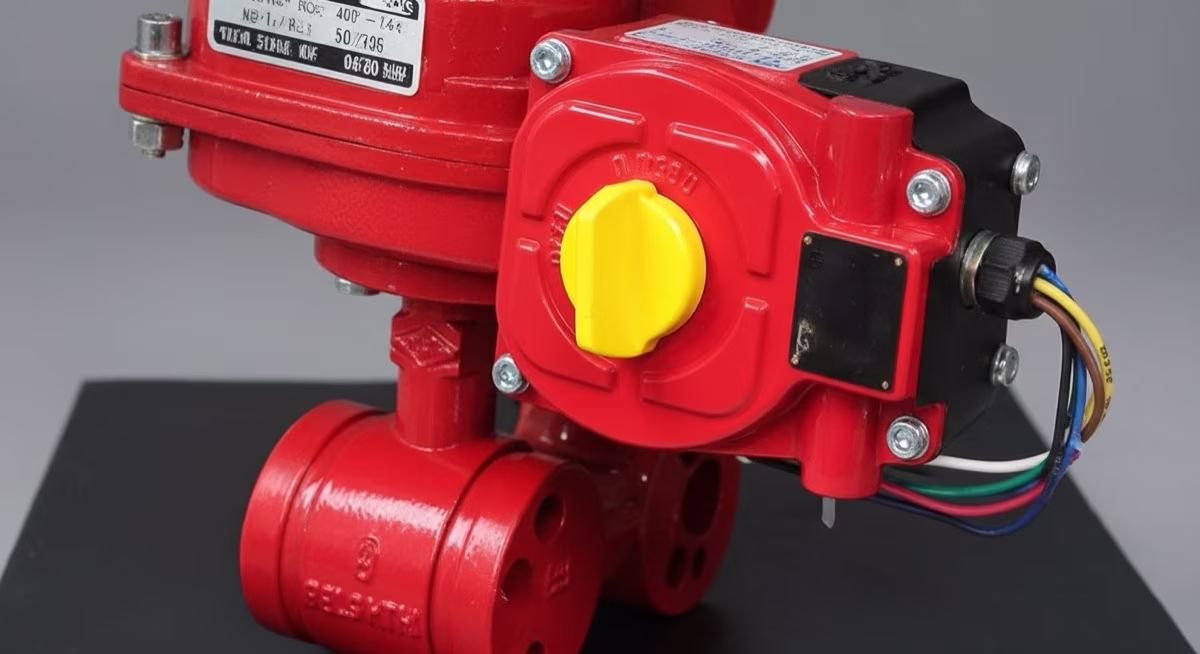

Switch tamper	SPDT, 10 A @ 125 VAC, 3 conductores 18 AWG, señal supervisoria
Rotación de apertura	90° (totalmente cerrado a totalmente abierto)
Certificaciones	UL Listed, FM 1112, NOM-002-STPS-2010

Por Qué Válvula Mariposa Indicadora

NFPA 13 Sección 8.16 establece que todas las válvulas de control en sistemas de rociadores deben estar supervisadas eléctricamente, de modo que cualquier cierre no autorizado genere una señal de alarma supervisoria en el panel de incendios antes de que transcurran más de unos minutos. Una válvula de 6” en posición wafer alimenta típicamente una zona completa o un riser de múltiples pisos; que esa válvula pueda cerrarse sin disparar una alarma representaría un riesgo de seguridad inaceptable que la norma expresamente prohíbe.

El switch tamper SPDT del WD-3510-6N actúa en cuanto el disco se desplaza más de un cuarto de vuelta desde totalmente abierto, cambiando el estado de sus contactos y generando la señal supervisoria al panel conforme a NFPA 72. Los tres conductores de 18 AWG pre-cableados de fábrica simplifican la conexión al módulo supervisorio del panel; no se necesita ningún accesorio adicional. El indicador de bandera sobre el operador de engranaje muestra en rojo la posición cerrada y en verde la abierta con visibilidad desde varios metros, lo que complementa la supervisión remota con confirmación presencial durante inspecciones.

La configuración wafer es la opción más compacta para sistemas con tubería bridada existente: la válvula se comprime entre las dos bridas ANSI, ocupa menos de un tercio de la longitud axial que una válvula OS&Y del mismo diámetro, y puede ser instalada o reemplazada sin modificar el trazado de tubería. Esto es especialmente ventajoso en cuartos de bombas, cuartos de control de rociadores y subestaciones de riesgo especial donde el espacio entre equipos es limitado y el acceso para mantenimiento debe minimizarse.

Aplicaciones

• Control seccional de zonas de rociadores en edificios corporativos, centros comerciales y hospitales: aísla sectores completos para mantenimiento sin interrumpir la protección del resto del edificio
• Cuartos de bombas contra incendio: aislamiento supervisado de líneas de prueba, descarga principal y líneas de bypass con señal tamper al tablero de alarma
• Aislamiento de risers en edificios de múltiples pisos con tubería bridada en el eje vertical del edificio
• Puntos de derivación supervisada hacia sistemas de espuma AFFF, CO2 u otros agentes especiales donde la norma del agente exige supervisión de cada válvula de control
• Sistemas de standpipe en estadios, aeropuertos y grandes centros de convenciones con zonas de alto riesgo y cobertura de área extensa
• Conexión a tanques de reserva y cisternas de agua contra incendio donde se requiere supervisión permanente de la válvula de alimentación al sistema

Normas Aplicables

• FM 1112 — Factory Mutual: válvulas mariposa para sistemas de protección contra incendios; requisitos de construcción, sello y desempeño hidráulico
• UL 262 — Underwriters Laboratories: pruebas de resistencia mecánica, sello hidráulico y presión para válvulas en servicio de incendios
• NFPA 13, Sección 8.16 — Standard for the Installation of Sprinkler Systems: supervisión eléctrica obligatoria de válvulas de control; señal de alarma supervisoria ante cierre no autorizado
• NFPA 72 — National Fire Alarm and Signaling Code: requisitos de switches tamper, señales supervisorias y su integración al sistema de alarma del edificio
• NFPA 14 — Standard for the Installation of Standpipe and Hose Systems: control seccional supervisado en risers y derivaciones de standpipe
• NOM-002-STPS-2010 — Condiciones de seguridad para prevención y protección contra incendios en centros de trabajo en México

Gama de México es distribuidor autorizado de válvulas mariposa indicadoras Mueller certificadas UL/FM para proyectos de protección contra incendios en México. Contamos con inventario disponible, respaldado por asistencia técnica para la selección del modelo correcto, la especificación de presión de trabajo y la configuración del switch tamper según el panel de alarma del proyecto.
