GD-3510-4N

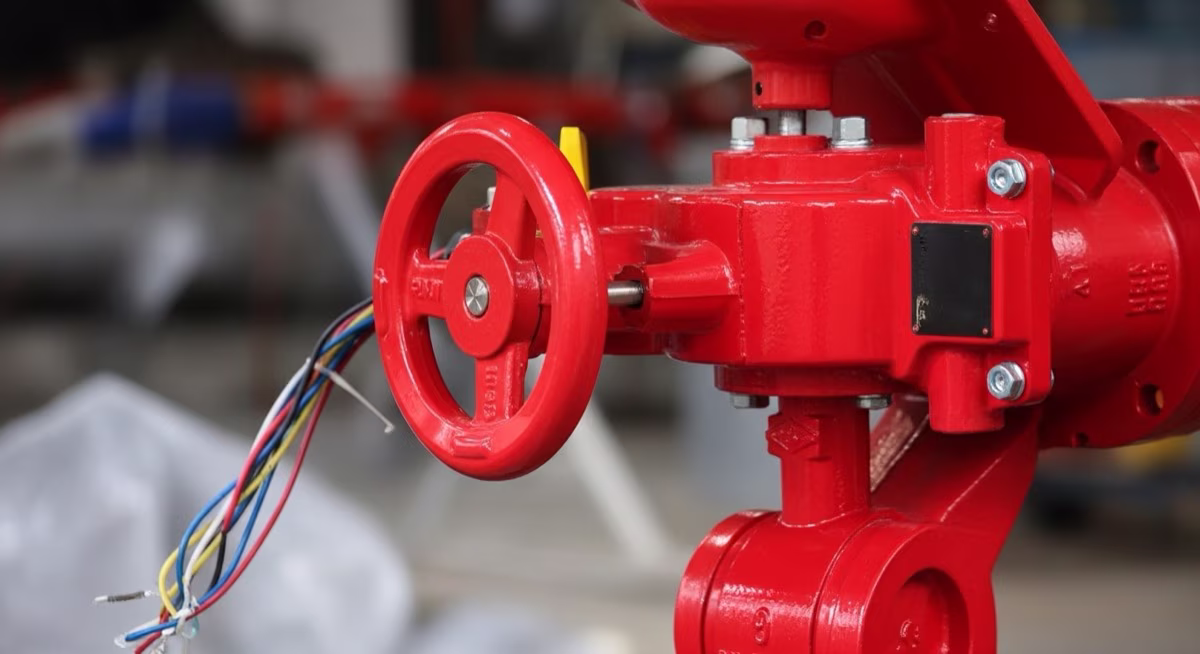

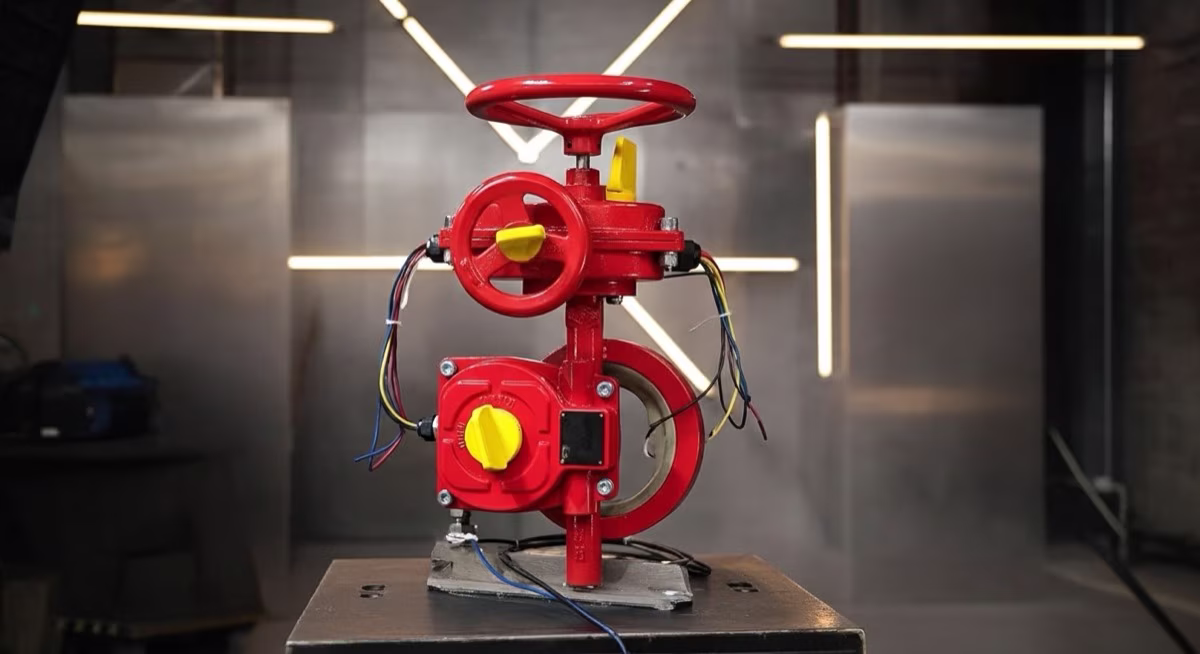

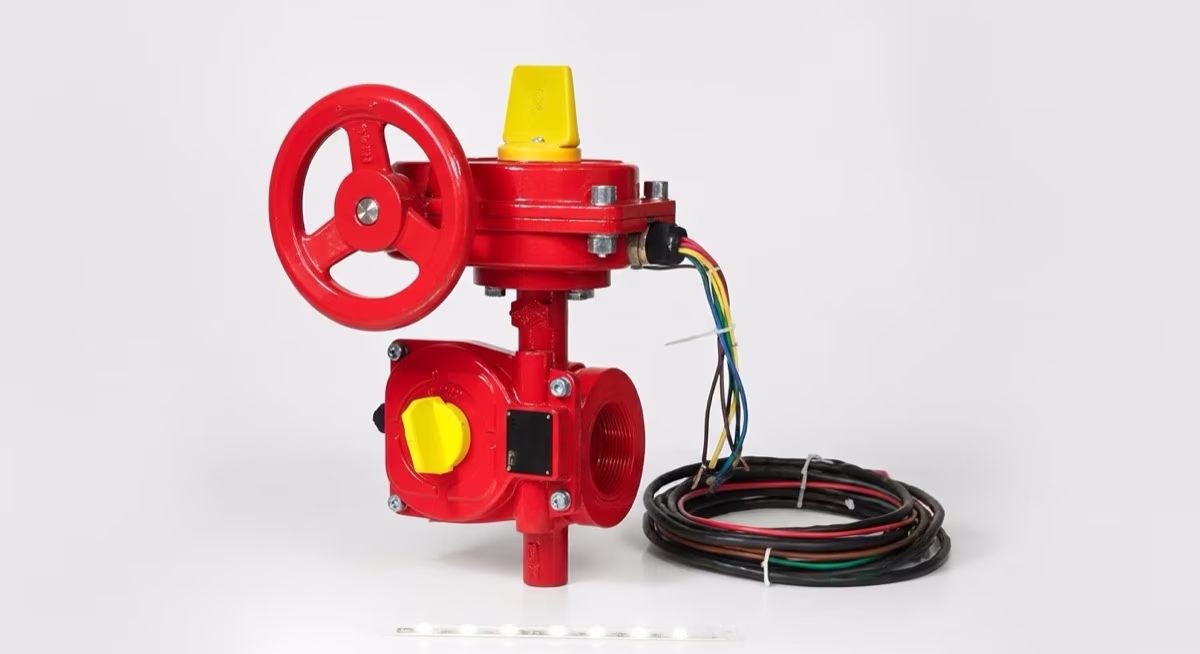

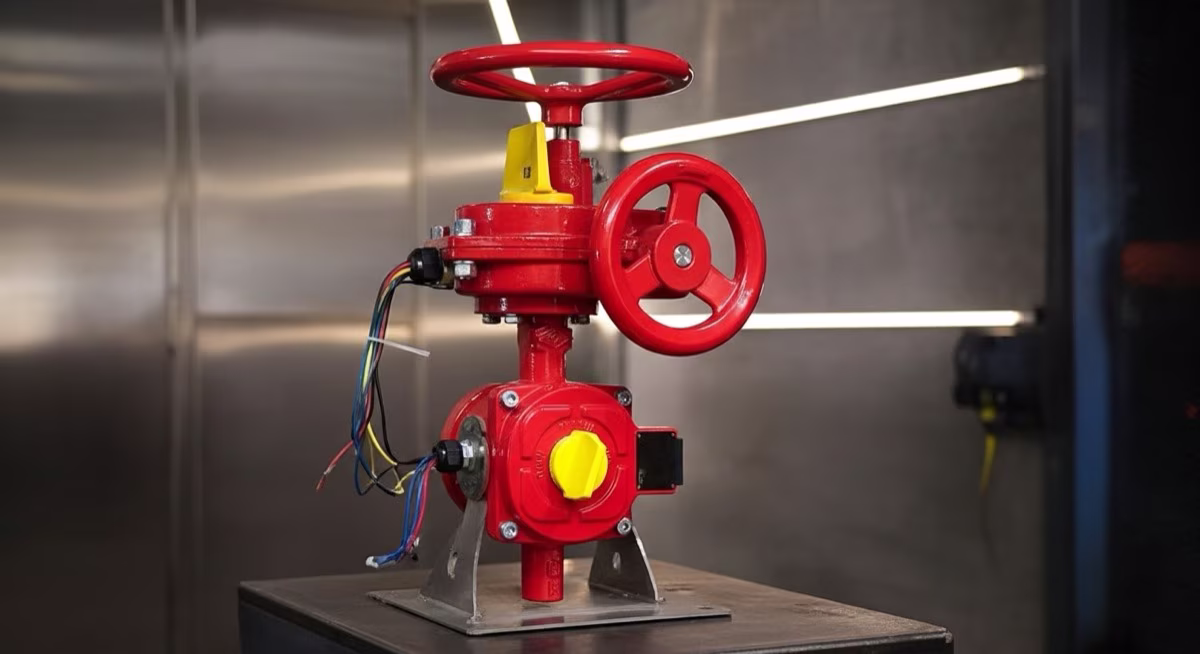

La válvula mariposa indicadora GD-3510-4N de Mueller en 4” con extremos ranurados IPS estándar y cuerpo de hierro dúctil ASTM A536 es el modelo de mayor demanda para control seccional en ramales principales de sistemas de rociadores y standpipe en instalaciones industriales y comerciales donde la tubería se conecta con acopladores mecánicos. Su disco de acero inoxidable 316 con asiento EPDM bubble-tight entrega sello hermético sin fugas a lo largo de toda la vida útil del sistema, y el operador de engranaje reduce el par necesario para abrir o cerrar la válvula a valores manejables a mano incluso bajo presión. El switch tamper pre-cableado de fábrica transmite señal supervisoria al panel de alarma en cuanto el disco se desplaza más de un cuarto de vuelta desde la posición abierta, cumpliendo el requisito de NFPA 13 Sección 8.16 sin accesorio adicional.

Especificaciones Técnicas

Parámetro	Detalle
Marca	Mueller
Modelo	GD-3510-4N
Diámetro nominal	4” (100 mm)
Tipo de conexión	Ranurada IPS estándar AWWA C606 (roll groove y cut groove)
Material cuerpo	Hierro dúctil ASTM A536, recubrimiento FBE interior y exterior
Material disco	Acero inoxidable 316
Asiento	EPDM bubble-tight
Eje	Acero inoxidable 316, diseño sin eje pasante
Presión de trabajo	175 PSI (12 bar)
Presión de prueba	350 PSI (24 bar)
Temperatura de servicio	32 °F a 230 °F (0 °C a 110 °C)

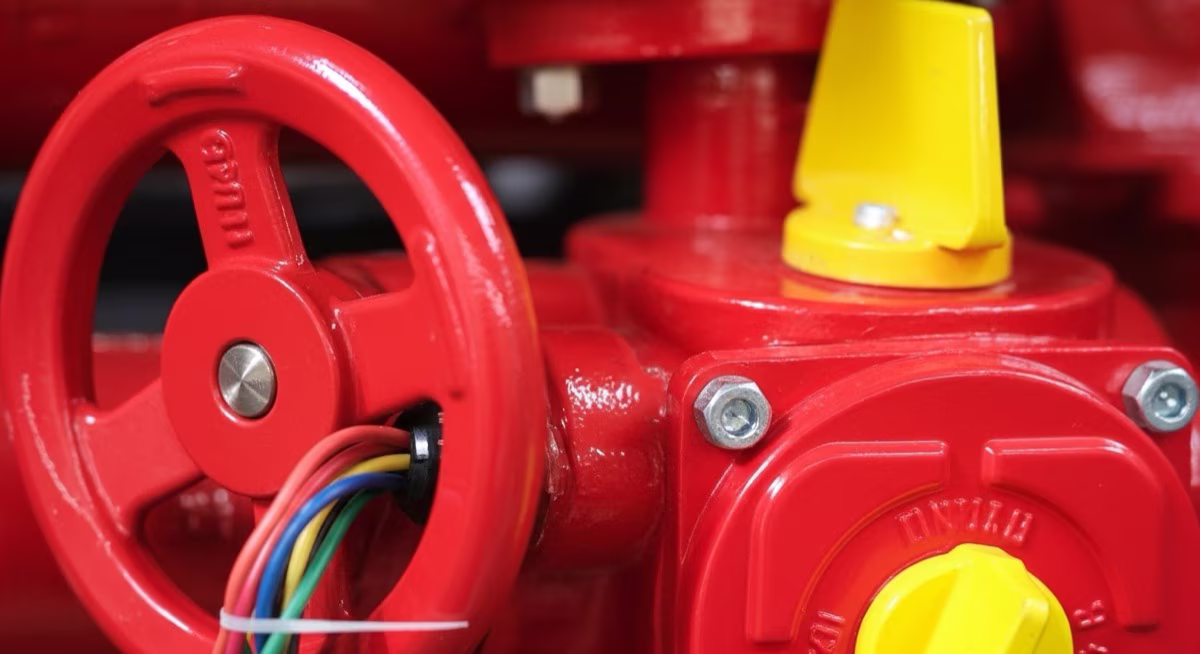

Operador	Gear operator con volante de 250 mm, indicador visual de posición tipo bandera
Switch tamper	SPDT pre-cableado, 10 A @ 125 VAC, señal supervisoria
Compatibilidad ranura	Roll groove y cut groove; compatible Victaulic, Gruvlok y equivalentes
Certificaciones	UL Listed, FM 1112, AWWA C606

Por Qué Válvula Mariposa Indicadora

NFPA 13 Sección 8.16 requiere que toda válvula de control en un sistema de rociadores automáticos sea supervisada eléctricamente; una señal de alarma supervisoria debe generarse ante cualquier movimiento de cierre no autorizado. En diámetros de 4”, donde la válvula controla un ramal principal que puede alimentar decenas de cabezas de rociador, la supervisión continua es especialmente crítica: un cierre no detectado durante semanas o meses podría dejar desprotegida una zona completa del edificio sin que nadie lo advierta.

El switch tamper integrado en el GD-3510-4N actúa en cuanto la válvula se mueve más de un cuarto de vuelta desde totalmente abierta, generando la señal supervisoria al panel conforme a NFPA 72. El indicador tipo bandera de alta visibilidad montado sobre el operador de engranaje muestra el estado en rojo (cerrado) y verde (abierto) desde cualquier ángulo, lo que complementa la supervisión eléctrica con verificación visual directa durante rondas de inspección en campo.

La configuración ranurada es la elección correcta cuando la tubería del sistema utiliza acopladores mecánicos. Permite instalar o retirar la válvula aflojando únicamente los dos acopladores en los extremos, sin soldadura ni modificación de la tubería existente. Esto reduce significativamente el tiempo de reemplazo durante mantenimiento preventivo y es especialmente valioso en instalaciones industriales de alta demanda donde los tiempos de paro deben ser mínimos. Frente a la opción wafer, la conexión ranurada absorbe mejor las vibraciones de maquinaria cercana y permite pequeños desalineamientos angulares entre tramos de tubería.

Aplicaciones

• Control seccional de ramales principales de 4” en plantas industriales, naves de manufactura y almacenes con riesgo ordinario o especial
• Aislamiento de maquinaria individual en líneas de producción: permite reemplazar equipos en una zona sin apagar el sistema completo de rociadores
• Derivaciones supervisadas hacia cuartos de compresores, subestaciones eléctricas y cuartos de calderas en instalaciones industriales
• Sistemas prearmados de fábrica con tubería ranurada estándar, donde la válvula se instala antes del traslado al sitio de obra
• Retrofits de ampliación: se integra a sistemas con acopladores Victaulic existentes sin corte ni soldadura en la tubería original
• Control seccional de pisos en edificios de uso mixto con zonas de alto riesgo que requieren aislamiento rápido y supervisión permanente

Normas Aplicables

• FM 1112 — Factory Mutual: válvulas mariposa para sistemas de protección contra incendios; requisitos de diseño, construcción y desempeño bajo presión
• UL 262 — Underwriters Laboratories: pruebas hidráulicas, de sello y de resistencia mecánica para válvulas en servicio de incendios
• NFPA 13, Sección 8.16 — Standard for the Installation of Sprinkler Systems: supervisión eléctrica obligatoria de todas las válvulas de control; alarma supervisoria ante cierre no autorizado
• NFPA 72 — National Fire Alarm and Signaling Code: requisitos para switches tamper y su integración al sistema de alarma como señales supervisorias
• NFPA 14 — Standard for the Installation of Standpipe and Hose Systems: control seccional supervisado en risers y derivaciones de standpipe
• NOM-002-STPS-2010 — Condiciones de seguridad para prevención y protección contra incendios en centros de trabajo en México

Gama de México es distribuidor autorizado de válvulas mariposa indicadoras ranuradas certificadas UL/FM para sistemas de protección contra incendios en México. Contamos con inventario disponible y soporte técnico para selección de modelo, especificación de ranura (roll o cut groove) y configuración del switch tamper según los requerimientos del panel de alarma del proyecto.
