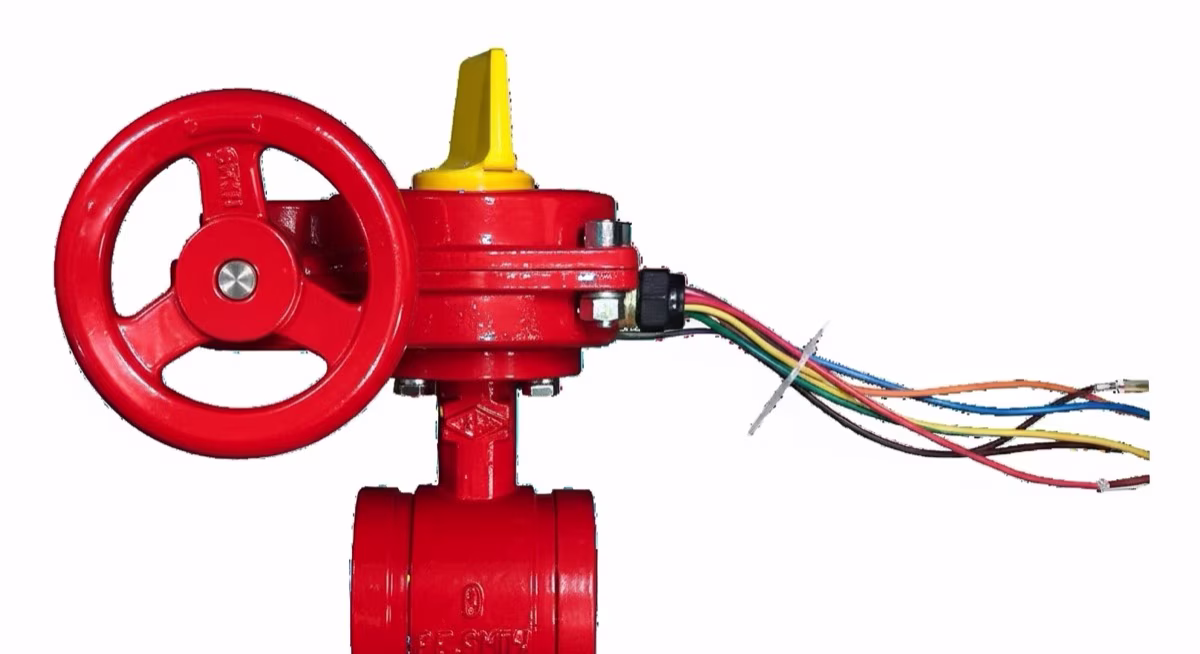

KBF-8-175

La válvula mariposa indicadora KBF-8-175 de Kennedy en 8” con configuración wafer y cuerpo de hierro dúctil ASTM A536 es la solución para control seccional de alta capacidad en líneas troncales de sistemas de rociadores e instalaciones industriales donde se requiere aislamiento rápido y supervisión eléctrica permanente del estado de la válvula en un espacio axial mínimo. Su disco de acero inoxidable 316L de bajo carbono y eje de acero 17-4PH de alta resistencia están diseñados para soportar el par de operación y la presión diferencial de líneas de gran diámetro, mientras que el gear operator de relación 25:1 con volante de 400 mm permite maniobrar la válvula bajo presión sin esfuerzo excesivo. El switch tamper integrado en el operador transmite señal supervisoria al panel de alarma ante cualquier movimiento superior a un cuarto de vuelta desde la posición abierta, cumpliendo el requisito de NFPA 13 Sección 8.16 en el diámetro que alimenta los sistemas de protección de mayor envergadura.

Especificaciones Técnicas

Parámetro	Detalle
Marca	Kennedy
Modelo	KBF-8-175
Diámetro nominal	8” (200 mm)
Tipo de conexión	Wafer AWWA C606, entre bridas ANSI clase 125/150
Material cuerpo	Hierro dúctil ASTM A536
Material disco	Acero inoxidable 316L (bajo carbono)
Eje	Acero inoxidable 17-4PH de alta resistencia
Asiento	EPDM, sello bubble-tight
Presión de trabajo	175 PSI (12 bar)
Presión de prueba	350 PSI (24 bar)
Temperatura de servicio	32 °F a 230 °F (0 °C a 110 °C)
Gear operator	Worm gear, relación 25:1, anti-retroceso, volante de 400 mm
Vueltas de apertura	12 vueltas completas de cerrado a abierto
Switch tamper	SPDT integrado, señal supervisoria al panel de alarma
Certificaciones	UL Listed, FM 1112, NOM-002-STPS-2010

Por Qué Válvula Mariposa Indicadora

NFPA 13 Sección 8.16 exige que todas las válvulas de control en sistemas de rociadores cuenten con supervisión eléctrica continua, de forma que un cierre no autorizado dispare inmediatamente una señal de alarma supervisoria en el panel de incendios. En una válvula de 8” que alimenta múltiples risers o una zona de gran superficie, la consecuencia de un cierre no supervisado puede ser la desprotección total de sectores enteros del edificio sin que nadie lo advierta durante días o semanas.

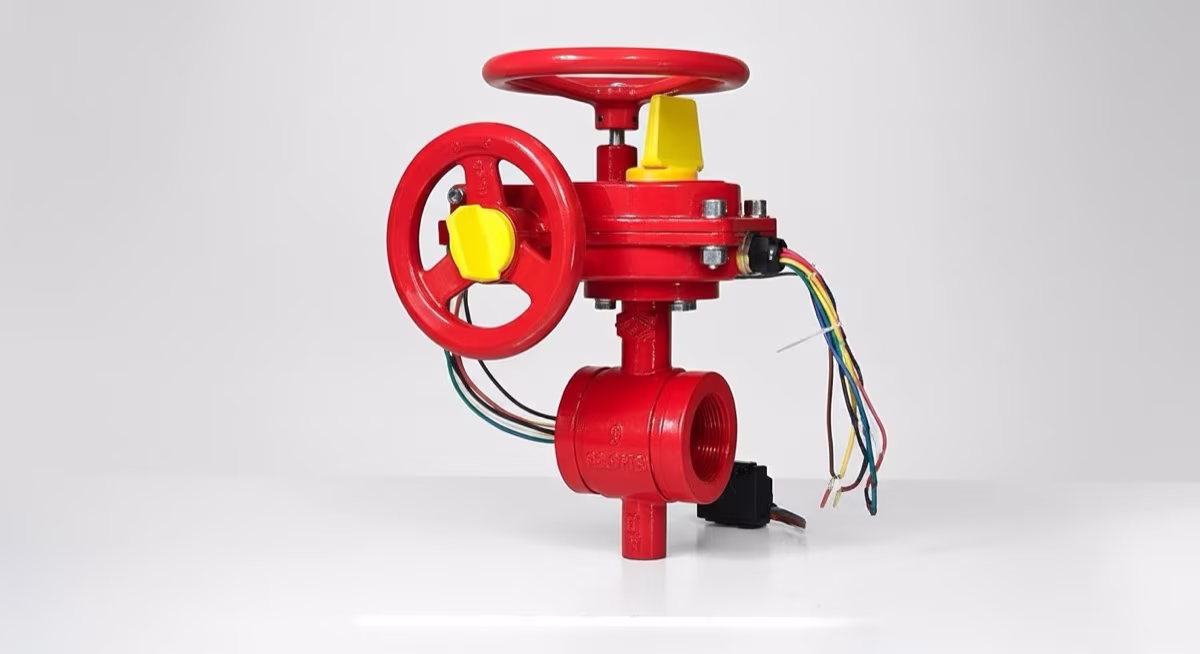

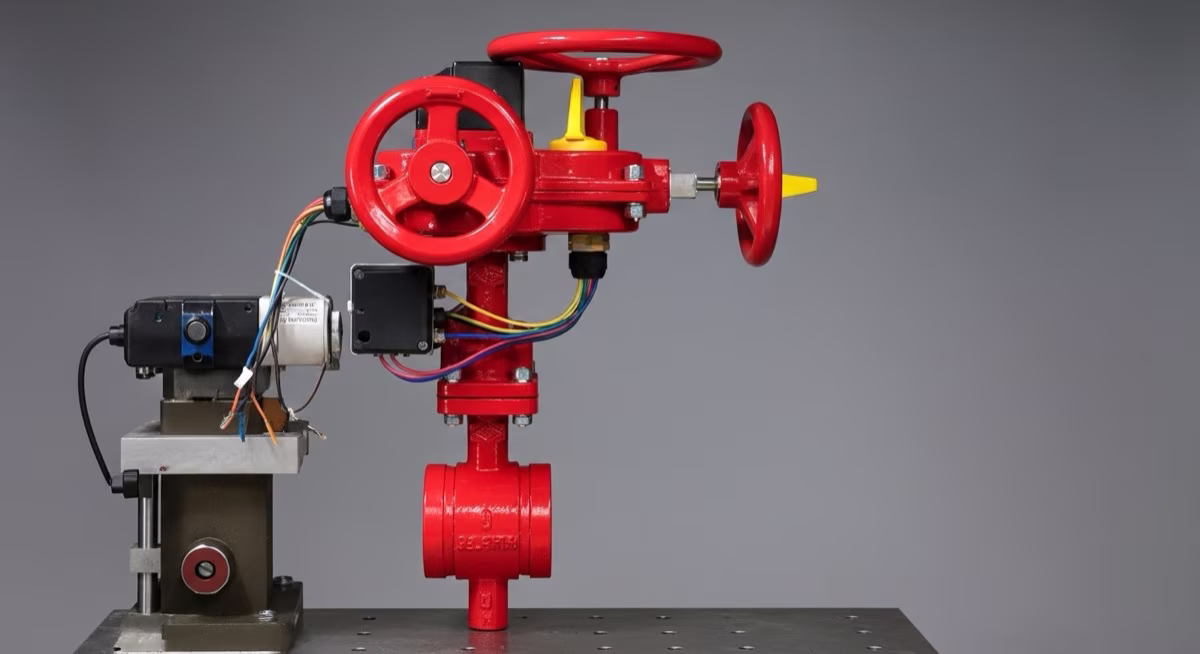

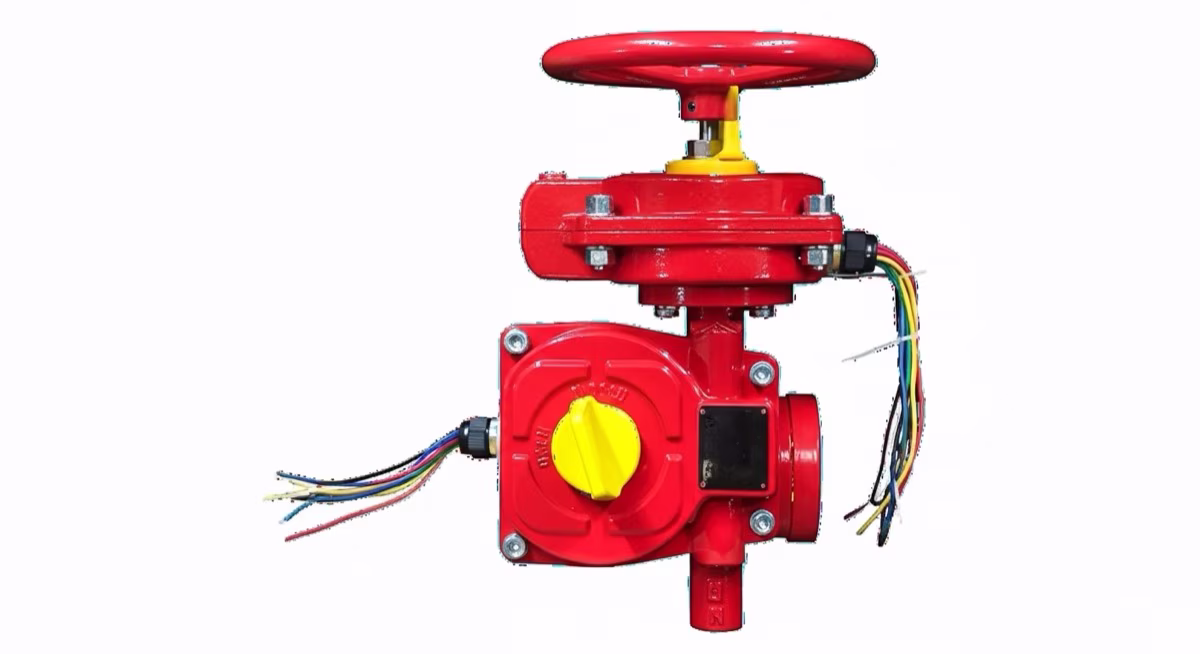

El switch tamper integrado en el KBF-8-175 actúa en cuanto la válvula se mueve más de un cuarto de vuelta desde totalmente abierta, generando la señal supervisoria al panel conforme a NFPA 72. El indicador visual de posición de 360°, montado en la carcasa del worm gear, es legible desde cualquier ángulo y a distancia, lo cual es especialmente valioso en cuartos de bombas con equipos que obstruyen la visibilidad frontal. El mecanismo anti-retroceso del worm gear impide que la válvula se mueva por vibración o por presión hidráulica sin acción deliberada del operador, añadiendo una capa de seguridad mecánica a la supervisión eléctrica.

La configuración wafer en 8” entrega la ventaja de instalación compacta entre bridas existentes sin agregar longitud al conjunto de tuberías; su perfil delgado es especialmente valioso en cuartos de control de rociadores y subestaciones de bombeo donde cada centímetro de espacio cuenta. El disco 316L de bajo carbono reduce el riesgo de corrosión intergranular en ambientes con agua de alta temperatura o con tratamientos químicos agresivos, extendiendo la vida útil de la válvula en instalaciones industriales de proceso.

Aplicaciones

• Control seccional de líneas troncales principales de 8” en complejos industriales, plantas petroquímicas y almacenes de gran superficie
• Aislamiento de múltiples risers de rociadores simultáneamente en edificios de gran altura, permitiendo trabajos de mantenimiento en varios pisos sin apagar el sistema completo
• Cuartos de bombas de alta capacidad: aislamiento supervisado de las líneas de descarga principal y de las líneas de recirculación y prueba
• Sistemas de supresión de alto caudal en hangares de aeronaves, bodegas de productos inflamables y plantas de manufactura de riesgo especial
• Conexión a tanques de reserva y cisternas de gran volumen donde la válvula de alimentación al sistema debe estar supervisada permanentemente
• Edificios de uso mixto de gran escala: el aislamiento sectorial rápido que permite esta válvula es crítico para contener incendios sin comprometer la protección de áreas adyacentes

Normas Aplicables

• FM 1112 — Factory Mutual: válvulas mariposa para sistemas de protección contra incendios; requisitos de diseño, materiales y desempeño hidráulico bajo presión
• UL 262 — Underwriters Laboratories: pruebas de sello, resistencia mecánica y ciclos de operación para válvulas certificadas en servicio de incendios
• NFPA 13, Sección 8.16 — Standard for the Installation of Sprinkler Systems: supervisión eléctrica obligatoria de todas las válvulas de control; señal de alarma supervisoria ante cierre no autorizado
• NFPA 72 — National Fire Alarm and Signaling Code: requisitos para dispositivos de supervisión de válvulas (tamper switches) y su integración al sistema de alarma del edificio
• NFPA 14 — Standard for the Installation of Standpipe and Hose Systems: control seccional supervisado en risers de gran diámetro en standpipe
• NOM-002-STPS-2010 — Condiciones de seguridad para prevención y protección contra incendios en centros de trabajo en México

Gama de México es distribuidor autorizado de válvulas mariposa indicadoras Kennedy certificadas UL/FM para sistemas de protección contra incendios en México. Disponemos de inventario en los diámetros de mayor rotación y brindamos asesoría técnica especializada para la selección del modelo correcto, la especificación de presión de trabajo y la integración del switch tamper al panel de alarma del proyecto.
