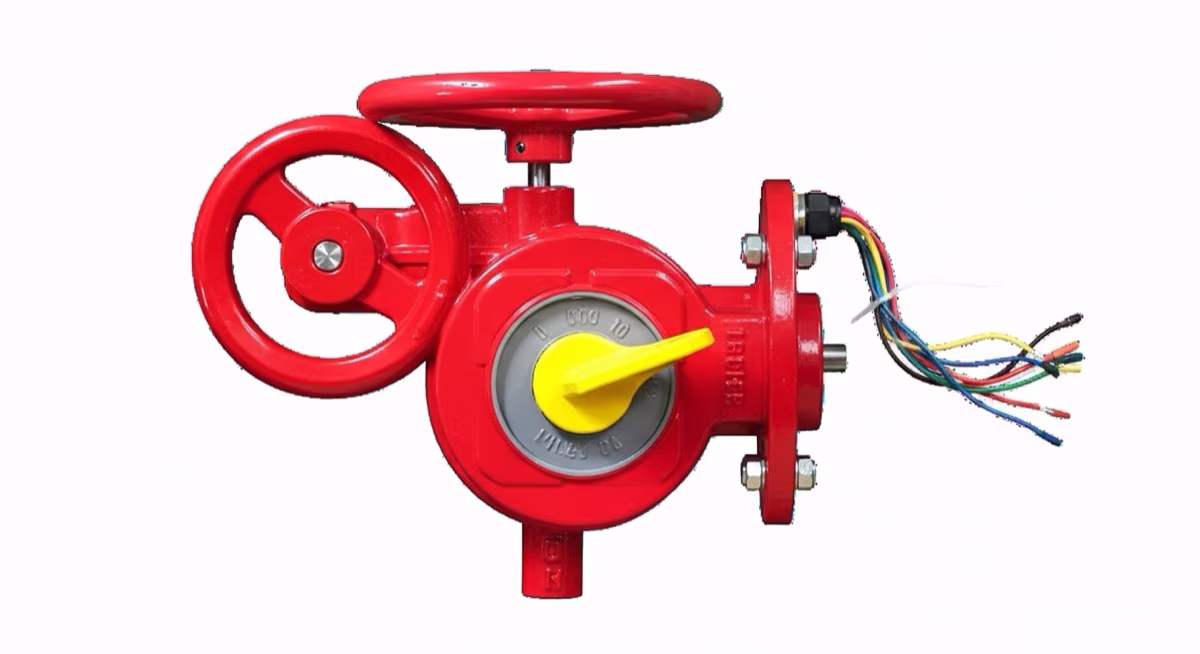

GD-4765-3N

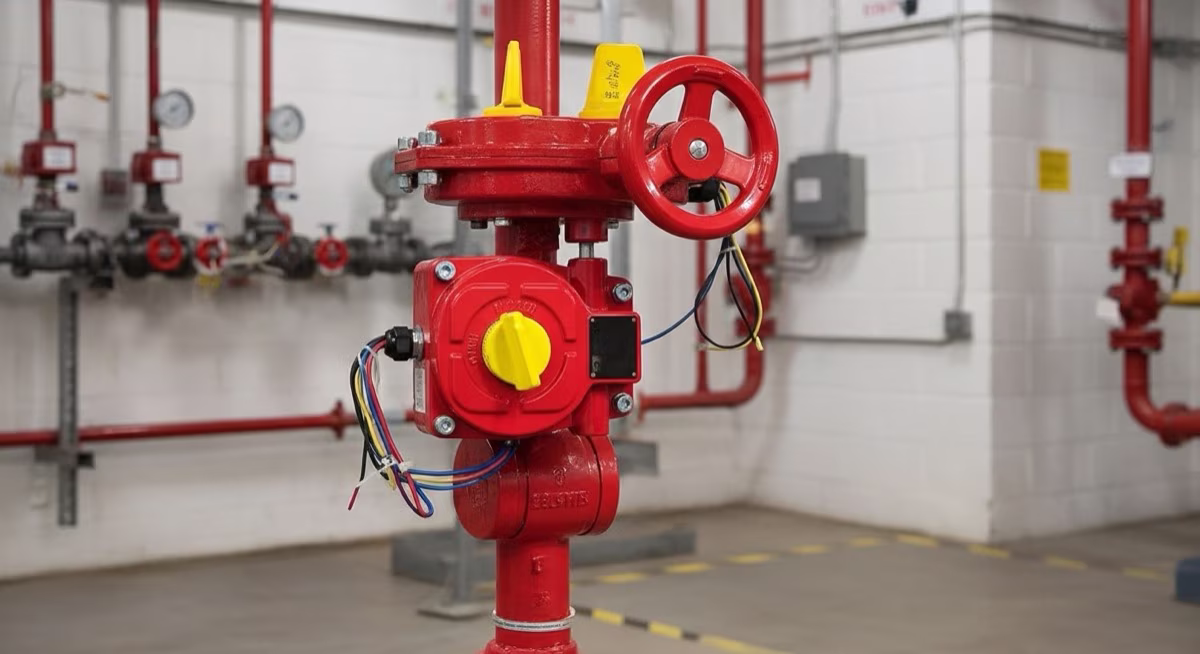

La válvula mariposa indicadora GD-4765-3N de Nibco en 3” con extremos ranurados compatibles con sistemas Victaulic y equivalentes combina instalación sin soldadura ni bridas con supervisión eléctrica integrada para sistemas de rociadores y standpipe en edificios comerciales e industriales. Su cuerpo de hierro dúctil epoxicado y disco de acero inoxidable 304 resisten el agua de red con tratamientos de cloro residual, mientras que el asiento de EPDM clase 150 garantiza sello bubble-tight en toda la vida útil del sistema. El switch tamper de fábrica reporta al panel de alarma cualquier movimiento superior a un cuarto de vuelta desde la posición abierta, cumpliendo la supervisión continua que NFPA 13 Sección 8.16 exige en todas las válvulas de control de un sistema de supresión.

Especificaciones Técnicas

Parámetro	Detalle
Marca	Nibco
Modelo	GD-4765-3N
Diámetro nominal	3” (80 mm)
Tipo de conexión	Ranurada IPS estándar AWWA C606 (roll groove y cut groove)
Material cuerpo	Hierro dúctil epoxicado
Material disco	Acero inoxidable 304
Asiento	EPDM clase 150, sello bubble-tight
Eje	Acero inoxidable, diseño sin eje pasante
Presión de trabajo	175 PSI (12 bar)
Presión de prueba	350 PSI (24 bar)
Temperatura de servicio	32 °F a 230 °F (0 °C a 110 °C)
Operador	Lever handle con mecanismo de bloqueo en posición abierta y cerrada
Switch tamper	SPDT integrado de fábrica, señal supervisoria al panel de alarma
Compatibilidad acopladores	Victaulic, Gruvlok, Tyco y equivalentes AWWA C606
Certificaciones	UL Listed, FM 1112, AWWA C606

Por Qué Válvula Mariposa Indicadora

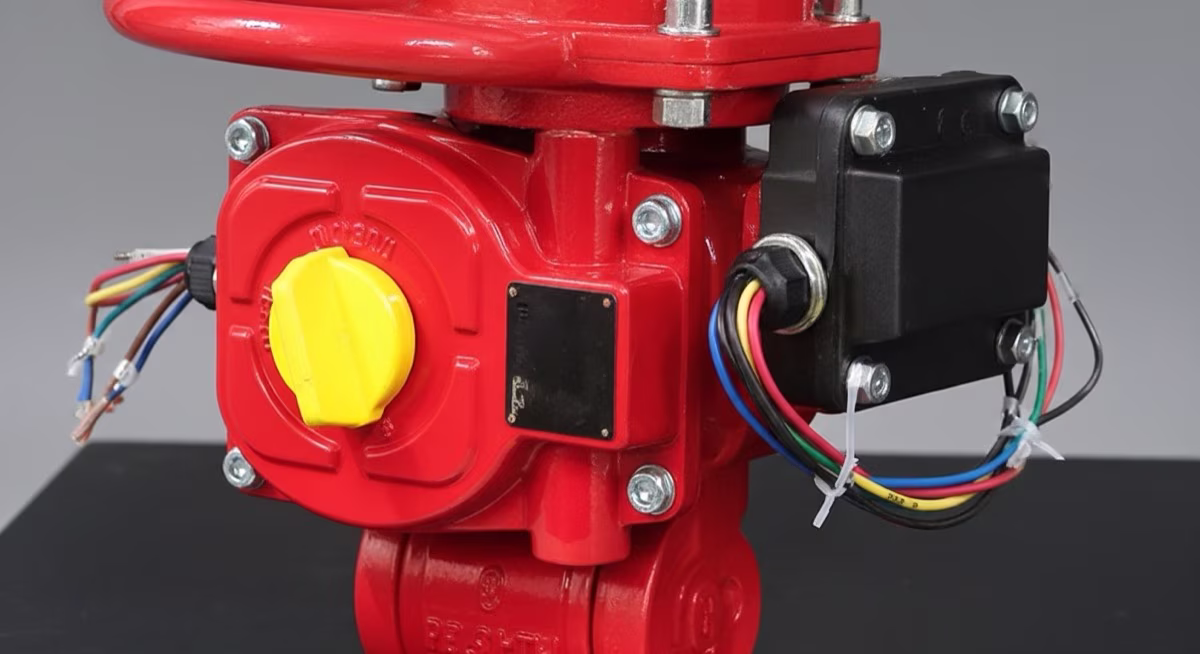

NFPA 13 Sección 8.16 exige que todas las válvulas de control en sistemas de rociadores automáticos estén supervisadas eléctricamente, de manera que cualquier intento de cierre no autorizado dispare inmediatamente una señal de alarma supervisoria en el panel de incendios. La válvula mariposa ranurada indicadora satisface este requisito con el switch tamper integrado, que actúa en cuanto el disco se desplaza más de un cuarto de vuelta desde la posición totalmente abierta y envía la señal conforme a NFPA 72, sin necesitar accesorios ni cableado adicional.

El indicador visual de posición, ubicado sobre el operador tipo lever, señala en rojo la posición cerrada y en verde la posición abierta, permitiendo verificar el estado de la válvula durante una ronda de inspección sin consultar el panel centralizado. Esta confirmación visual en campo complementa la supervisión eléctrica y reduce el tiempo de verificación en sistemas con múltiples puntos de control distribuidos en distintos pisos o sectores.

La configuración ranurada es la opción técnica preferida en sistemas modernos donde la tubería se conecta con acopladores mecánicos en lugar de bridas. Elimina la necesidad de soldadura, reduce el tiempo de instalación hasta en un 40 % respecto a sistemas bridados, y permite retirar la válvula para inspección o reemplazo sin cortar ni mover la tubería: basta con aflojar los dos pernos del acoplador en cada extremo. En comparación con la configuración wafer, la conexión ranurada tolera mejor las vibraciones y los movimientos térmicos de la tubería, siendo especialmente adecuada en instalaciones industriales y cuartos de máquinas.

Aplicaciones

• Ramales de rociadores en sistemas prefabricados y prearmados de fábrica donde los acopladores ranurados son el estándar de montaje
• Aislamiento seccional por pisos en edificios comerciales de mediana altura con tubería ranurada a lo largo de toda la instalación
• Control de zonas en instalaciones industriales y de manufactura donde se requiere mantenimiento frecuente sin interrumpir el sistema completo
• Sistemas en cuartos de servidores y centros de datos con tubería prefabricada fuera de sitio y ensamblada en campo con acopladores mecánicos
• Retrofits y ampliaciones de sistemas existentes con acopladores ranurados: se integra sin modificar la tubería original ni agregar bridas
• Aislamiento de cabezas de rociador en áreas de proceso con riesgo de golpes mecánicos a la tubería, donde los acopladores ranurados absorben vibraciones

Normas Aplicables

• FM 1112 — Factory Mutual: válvulas mariposa para sistemas de protección contra incendios; diseño, construcción y pruebas de desempeño
• UL 262 — Underwriters Laboratories: pruebas de sello hidráulico, resistencia mecánica y presión para válvulas en servicio de incendios
• NFPA 13, Sección 8.16 — Standard for the Installation of Sprinkler Systems: supervisión eléctrica obligatoria de válvulas de control; señal de alarma ante cierre no autorizado
• NFPA 72 — National Fire Alarm and Signaling Code: requisitos de dispositivos tamper y su integración al sistema de alarma supervisorio
• NFPA 14 — Standard for the Installation of Standpipe and Hose Systems: control seccional supervisado en derivaciones y risers de standpipe
• NOM-002-STPS-2010 — Condiciones de seguridad para prevención y protección contra incendios en centros de trabajo en México

Gama de México es distribuidor autorizado de válvulas mariposa indicadoras con extremos ranurados certificadas UL/FM para proyectos de protección contra incendios en México. Contamos con stock de los diámetros de mayor demanda y asesoría técnica para especificar el modelo correcto según el tipo de acoplador, la presión de diseño y los requisitos del panel de alarma del proyecto.
