WD-3510-10N

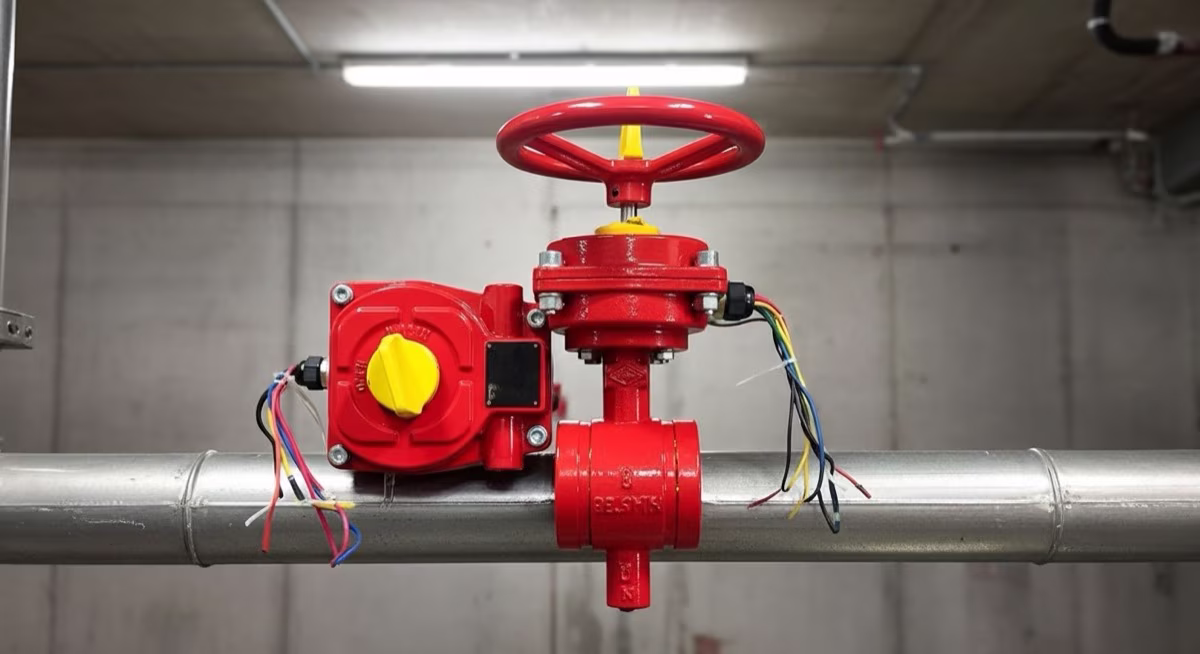

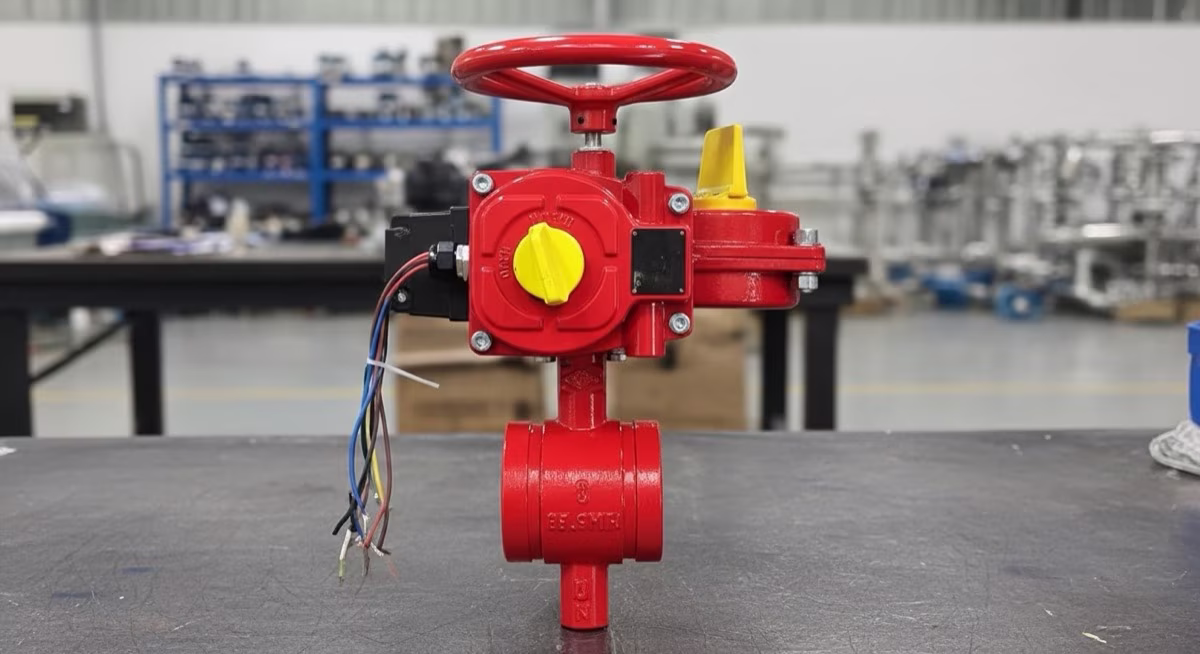

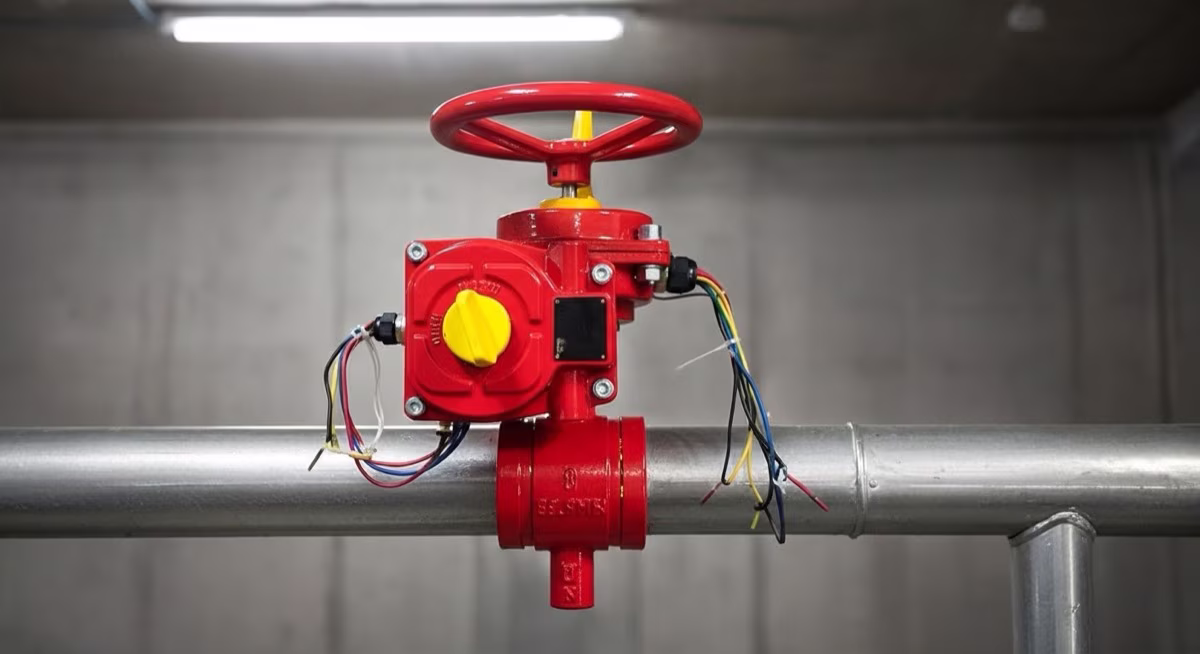

La válvula mariposa indicadora WD-3510-10N de Mueller en 10” con configuración wafer y cuerpo de hierro dúctil ASTM A536 es la solución para control seccional de máxima capacidad en instalaciones industriales de gran escala, refinerías, aeropuertos y complejos petroquímicos donde las líneas principales de rociadores o agua contra incendio requieren aislamiento rápido con supervisión eléctrica permanente. Su disco de acero inoxidable 316L y eje de acero 17-4PH de alta resistencia soportan el torque y la presión diferencial de líneas de 10”, mientras que el worm gear cerrado de relación 40:1 con volante de 500 mm y clasificación IP67 permite operar la válvula con esfuerzo mínimo incluso bajo condiciones adversas de humedad y contaminantes. El switch tamper de doble contacto integrado en el operador transmite señal supervisoria al panel de alarma ante cualquier movimiento no autorizado, satisfaciendo el requisito de supervisión continua de NFPA 13 Sección 8.16 en el diámetro de mayor caudal del portafolio.

Especificaciones Técnicas

Parámetro	Detalle
Marca	Mueller
Modelo	WD-3510-10N
Diámetro nominal	10” (250 mm)
Tipo de conexión	Wafer entre bridas ANSI clase 125/150
Material cuerpo	Hierro dúctil ASTM A536
Material disco	Acero inoxidable 316L (bajo carbono)
Eje	Acero inoxidable 17-4PH de alta resistencia
Asiento	EPDM, sello bubble-tight
Presión de trabajo	175 PSI (12 bar)
Presión de prueba	350 PSI (24 bar)
Temperatura de servicio	32 °F a 230 °F (0 °C a 110 °C)
Gear operator	Worm gear cerrado, relación 40:1, torque máx. 1,200 N·m, IP67
Vueltas de apertura	18 vueltas completas de cerrado a abierto
Switch tamper	SPDT doble contacto integrado, señal supervisoria al panel de alarma
Certificaciones	UL Listed, FM 1112, NOM-002-STPS-2010

Por Qué Válvula Mariposa Indicadora

NFPA 13 Sección 8.16 exige supervisión eléctrica continua de toda válvula de control en sistemas de rociadores, sin excepción por diámetro o por tipo de instalación. En una válvula de 10” que puede alimentar la red completa de protección de una planta industrial o de varios edificios en un complejo, un cierre no supervisado es el escenario de fallo más peligroso posible: el sistema aparenta estar operativo pero carece por completo de agua para suprimir un incendio.

El switch tamper de doble contacto del WD-3510-10N actúa en cuanto la válvula se mueve más de un cuarto de vuelta desde totalmente abierta, generando la señal supervisoria al panel conforme a NFPA 72. La clasificación IP67 del gear operator protege el mecanismo interno y el switch tamper ante inundaciones temporales del cuarto de bombas, ambiente frecuente en instalaciones industriales durante lluvias intensas o derrames. El indicador visual de posición montado en la carcasa permite verificar el estado de la válvula desde el acceso del cuarto sin necesidad de aproximarse al conjunto de tuberías de alta presión.

La configuración wafer en 10” mantiene la ventaja de instalación compacta incluso en el diámetro más grande del portafolio: la válvula se aloja entre las bridas existentes sin agregar longitud al tren de tuberías, lo que es especialmente valioso en salas de bombas donde el espacio libre entre equipos es limitado y toda la longitud axial disponible tiene un costo elevado en soportería y modificaciones de obra. La opción de indicador remoto adicional disponible como accesorio permite supervisar visualmente el estado de la válvula desde una sala de control separada, complementando la señal eléctrica del tamper con confirmación visual a distancia.

Aplicaciones

• Control seccional de líneas principales de abastecimiento en refinerías, plantas petroquímicas y complejos industriales de alta producción
• Alimentación de sistemas de supresión de hangares de aeronaves donde el caudal requerido exige diámetros de 10” o superiores

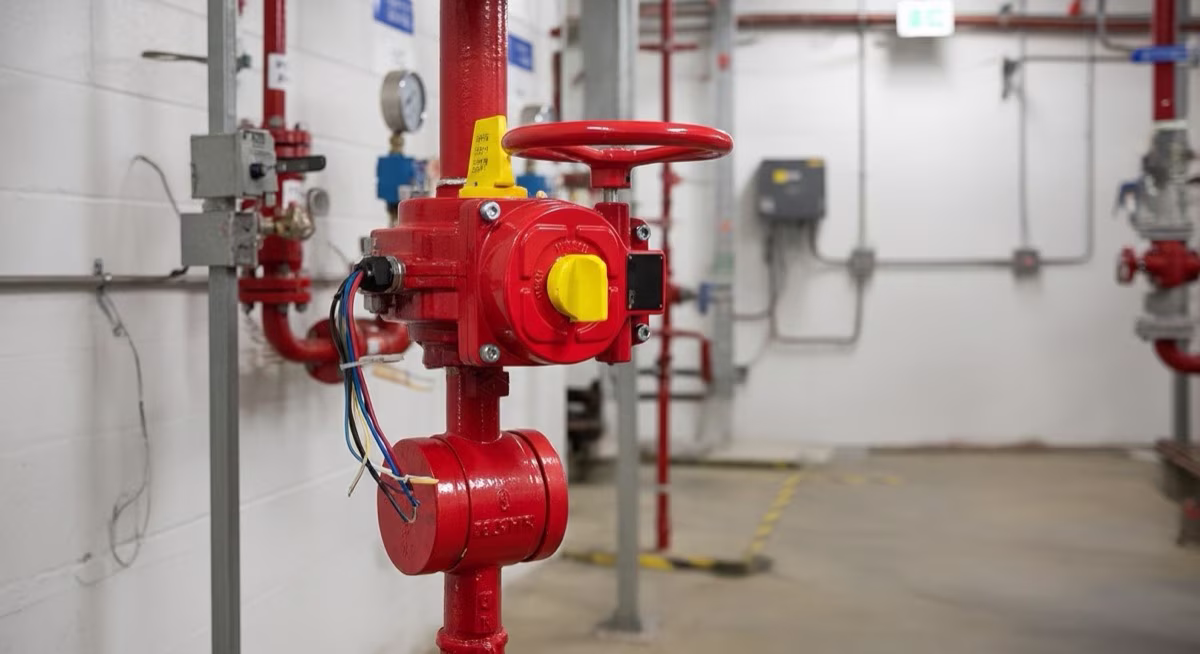

• Cuartos de bombas de alta capacidad en grandes edificios: aislamiento supervisado de la línea principal de descarga de la bomba contra incendio
• Control de redes de rociadores de gran superficie en instalaciones logísticas, centros de distribución y almacenes de riesgo especial
• Sistemas de supresión por espuma AFFF de alta expansión en terminales de almacenamiento de combustible donde el caudal de diseño requiere diámetros de 10”
• Edificios de alta ocupación (hospitales, aeropuertos, estadios): la válvula de 10” alimenta la red completa y su supervisión es el punto crítico de todo el sistema de protección

Normas Aplicables

• FM 1112 — Factory Mutual: válvulas mariposa para sistemas de protección contra incendios; diseño, materiales, construcción y pruebas de desempeño hidráulico a presión máxima
• UL 262 — Underwriters Laboratories: pruebas de sello, resistencia mecánica, ciclos de operación y presión para válvulas certificadas en servicio de incendios
• NFPA 13, Sección 8.16 — Standard for the Installation of Sprinkler Systems: supervisión eléctrica obligatoria de todas las válvulas de control; señal de alarma supervisoria ante cualquier cierre no autorizado
• NFPA 72 — National Fire Alarm and Signaling Code: requisitos de dispositivos de supervisión de válvulas (tamper switches), tipos de señal supervisoria y tiempos de respuesta
• NFPA 14 — Standard for the Installation of Standpipe and Hose Systems: control seccional supervisado en risers de gran diámetro de standpipe clase I y III
• NOM-002-STPS-2010 — Condiciones de seguridad para prevención y protección contra incendios en centros de trabajo en México

Gama de México es distribuidor autorizado de válvulas mariposa indicadoras Mueller certificadas UL/FM para las instalaciones de mayor capacidad en México. Nuestro equipo técnico le asesora en la selección del modelo correcto para el caudal de diseño, la presión del sistema y los requisitos de integración del switch tamper al panel de alarma del proyecto, con inventario disponible para entrega inmediata.
