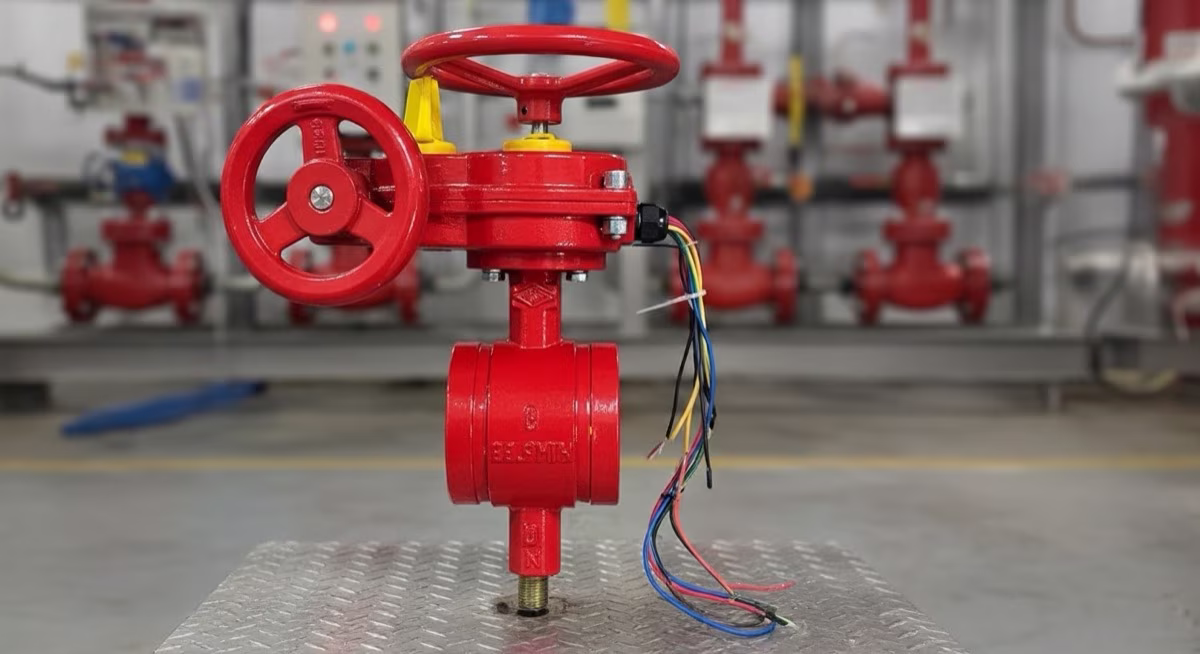

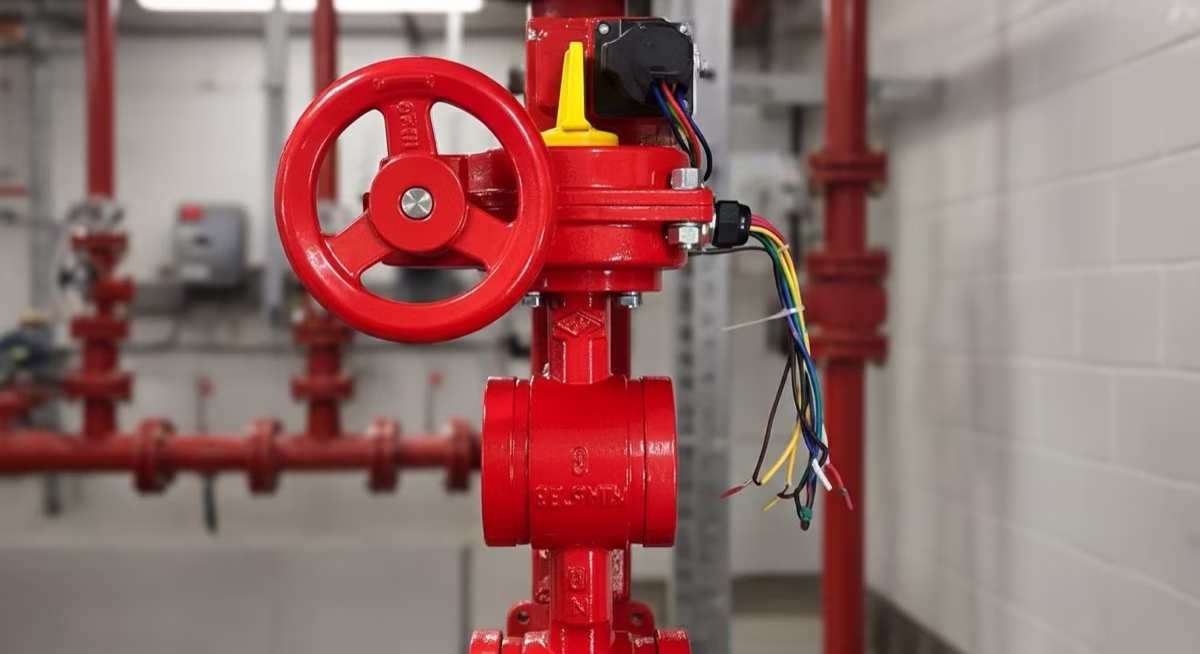

WD-4765-25N

La válvula mariposa indicadora WD-4765-25N de Nibco en 2.5” con configuración wafer y cuerpo de hierro dúctil epoxicado es la solución compacta para derivaciones y ramales secundarios de sistemas de rociadores y standpipe donde la norma exige supervisión eléctrica pero el espacio disponible entre bridas es mínimo. Su disco de acero inoxidable 304 y asiento de EPDM ofrecen sello bubble-tight en agua de red con cloro residual hasta 4 ppm, mientras que el lever handle de operación directa permite apertura o cierre en un solo movimiento de 90° sin herramientas. El switch tamper integrado reporta cualquier desplazamiento superior a un cuarto de vuelta al panel de alarma, satisfaciendo el requisito de supervisión continua de NFPA 13 Sección 8.16 en el diámetro más utilizado para control de gabinetes y conexiones de prueba.

Especificaciones Técnicas

Parámetro	Detalle
Marca	Nibco
Modelo	WD-4765-25N
Diámetro nominal	2.5” (65 mm)
Tipo de conexión	Wafer entre bridas clase 125/150 ANSI
Material cuerpo	Hierro dúctil epoxicado
Material disco	Acero inoxidable 304
Asiento	EPDM clase 125, sello bubble-tight
Eje	Acero inoxidable, diseño sin eje pasante
Presión de trabajo	175 PSI (12 bar)
Presión de prueba	350 PSI (24 bar)
Temperatura de servicio	32 °F a 230 °F (0 °C a 110 °C)
Operador	Lever handle con bloqueo de posición abierta/cerrada
Switch tamper	SPDT incluido de fábrica, señal supervisoria al panel de alarma
Face-to-face	43 mm (mínima longitud axial)
Certificaciones	UL Listed, FM 1112, NOM-002-STPS-2010

Por Qué Válvula Mariposa Indicadora

NFPA 13 Sección 8.16 exige que toda válvula de control en un sistema de rociadores automáticos esté supervisada eléctricamente, de forma que un cierre no autorizado genere señal de alarma supervisoria en el panel de incendios. En diámetros de 2.5”, donde la válvula suele ubicarse en derivaciones de gabinetes o ramales de poca altura libre, la configuración wafer es especialmente valiosa: su longitud facial de solo 43 mm permite instalarla entre bridas existentes sin modificar el trazado de tubería ni agregar soportería adicional.

El switch tamper integrado actúa en cuanto la válvula se mueve más de un cuarto de vuelta desde la posición totalmente abierta, transmitiendo la señal supervisoria conforme a NFPA 72 sin necesitar accesorios externos. El indicador tipo bandera sobre el lever handle muestra visualmente en rojo (cerrado) o verde (abierto) el estado actual, lo que facilita la verificación durante rondas de inspección sin acceder al panel centralizado.

La configuración wafer, comprimida entre bridas estándar ANSI clase 125 o 150, hace que esta válvula sea económica de instalar y reemplazar en comparación con soluciones bridadas independientes o válvulas de compuerta del mismo diámetro. En sistemas pequeños con derivaciones múltiples supervisadas, el ahorro en longitud axial y en costo de instalación por punto de control es significativo frente a otras opciones certificadas.

Aplicaciones

• Control de gabinetes contra incendio en pasillos y áreas de oficinas: aislamiento supervisado de la alimentación de agua al gabinete sin perder supervisión eléctrica
• Derivaciones secundarias de standpipe en edificios de hasta cinco niveles donde el ramal de cada piso es de 2.5”
• Ramales de sistemas de rociadores residenciales y comerciales ligeros con requisito de supervisión por póliza de seguros
• Conexiones de prueba y drenaje en sistemas de rociadores: permite aislar la línea de prueba de caudal con señal tamper registrada en el panel
• Aislamiento de secciones para mantenimiento en sistemas donde el espacio entre bridas es inferior a 60 mm
• Sistemas de supresión en cuartos de servidores y áreas de telecomunicaciones donde la supervisión de cada válvula es requisito del operador del centro de datos

Normas Aplicables

• FM 1112 — Factory Mutual: válvulas mariposa para sistemas de protección contra incendios; requisitos de diseño y desempeño
• UL 262 — Underwriters Laboratories: pruebas de sello, resistencia mecánica y presión para válvulas en servicio de incendios
• NFPA 13, Sección 8.16 — Standard for the Installation of Sprinkler Systems: supervisión eléctrica obligatoria de todas las válvulas de control; señal de alarma ante cierre no autorizado
• NFPA 72 — National Fire Alarm and Signaling Code: integración del switch tamper al sistema de alarma; tiempos de respuesta y tipos de señal supervisoria
• NFPA 14 — Standard for the Installation of Standpipe and Hose Systems: control seccional supervisado en derivaciones de standpipe
• NOM-002-STPS-2010 — Condiciones de seguridad para prevención y protección contra incendios en centros de trabajo en México

Gama de México es distribuidor autorizado de válvulas mariposa indicadoras certificadas UL/FM en todos los diámetros disponibles para el mercado mexicano. Nuestro equipo técnico le asesora en la selección correcta del modelo, la especificación de presión y la compatibilidad del switch tamper con el panel de alarma de su proyecto.
