GD-KBF-6N

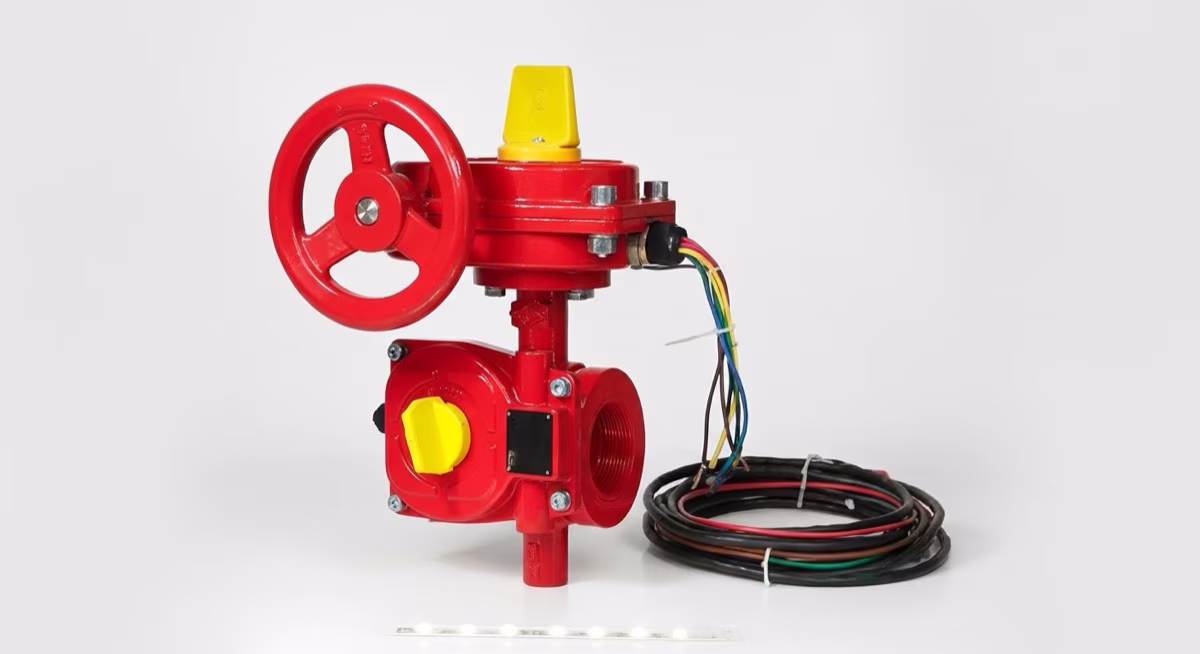

La válvula mariposa indicadora GD-KBF-6N de Kennedy en 6” con extremos ranurados AWWA C606 y cuerpo de hierro dúctil ASTM A536 es la solución para control seccional de líneas troncales en sistemas de rociadores e instalaciones industriales donde la tubería se conecta con acopladores mecánicos y se requiere supervisión eléctrica permanente del estado de la válvula. Su disco de acero inoxidable 316 con eje de acero 17-4PH de alta resistencia garantiza operación confiable bajo ciclos de apertura y cierre frecuentes, y el operador de engranaje estándar con volante de 350 mm permite maniobrar la válvula sin esfuerzo excesivo incluso bajo presión de trabajo. El switch tamper de dos contactos integrado en el operador transmite señal supervisoria al panel de alarma ante cualquier movimiento superior a un cuarto de vuelta desde la posición abierta, cumpliendo el requisito de supervisión de NFPA 13 Sección 8.16 en el diámetro más utilizado para alimentación de zonas completas.

Especificaciones Técnicas

Parámetro	Detalle
Marca	Kennedy
Modelo	GD-KBF-6N
Diámetro nominal	6” (150 mm)
Tipo de conexión	Ranurada AWWA C606 (roll groove y cut groove)
Material cuerpo	Hierro dúctil ASTM A536
Material disco	Acero inoxidable 316
Eje	Acero inoxidable 17-4PH de alta resistencia
Asiento	EPDM, sello bubble-tight
Presión de trabajo	175 PSI (12 bar)
Presión de prueba	350 PSI (24 bar)
Temperatura de servicio	32 °F a 230 °F (0 °C a 110 °C)

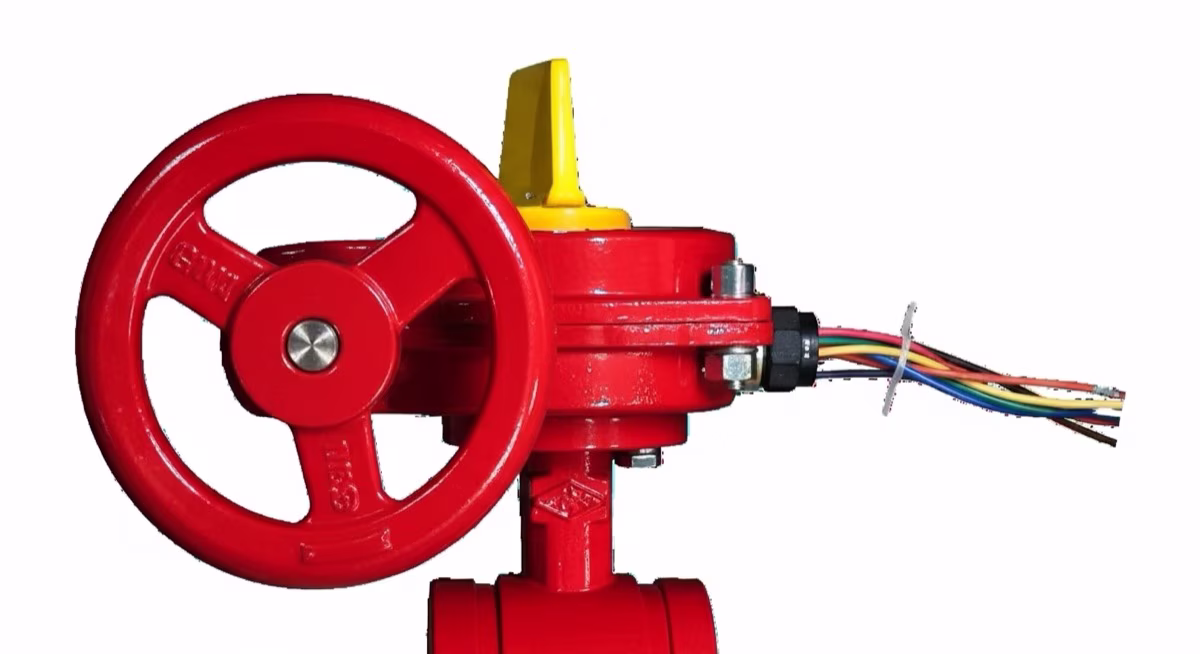

Operador	Gear operator con volante de 350 mm, indicador visual 360° de posición

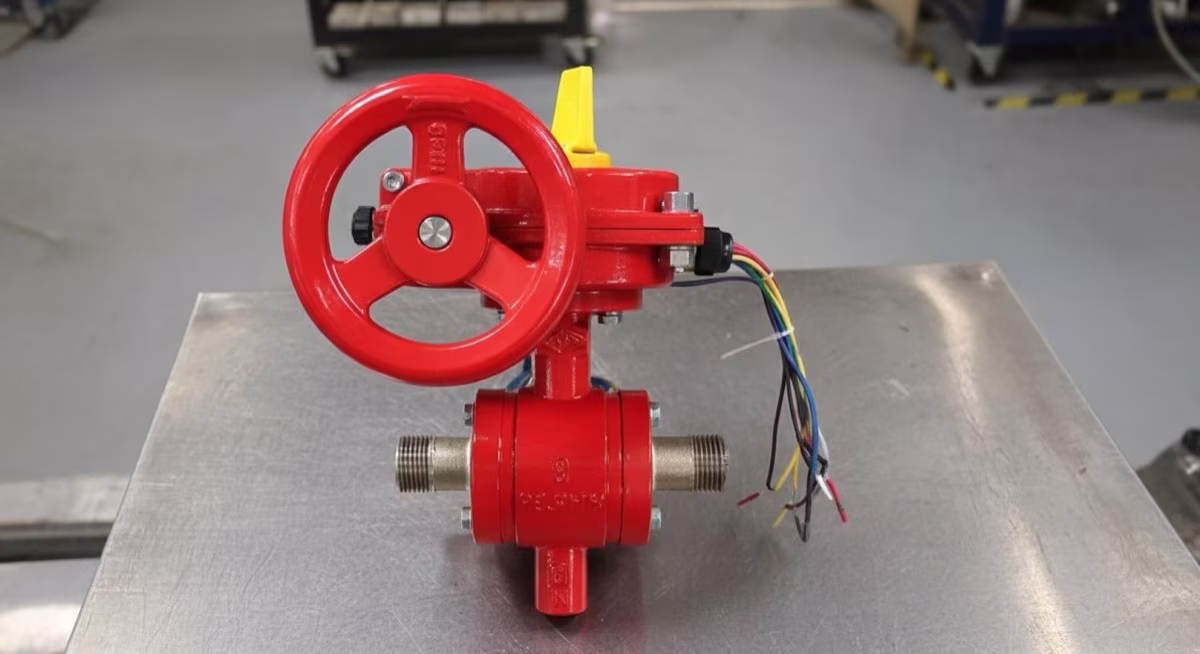

Switch tamper	SPDT, 2 contactos, señal supervisoria al panel de alarma
Compatibilidad ranura	Roll groove y cut groove; compatible Victaulic, Gruvlok y equivalentes
Certificaciones	UL Listed, FM 1112, AWWA C606

Por Qué Válvula Mariposa Indicadora

NFPA 13 Sección 8.16 establece que toda válvula de control en un sistema de rociadores debe estar supervisada eléctricamente para que cualquier cierre no autorizado genere inmediatamente una señal de alarma supervisoria en el panel de incendios. En una válvula de 6”, que típicamente alimenta una zona completa de varios miles de metros cuadrados, la supervisión continua es un requisito de seguridad crítico: un cierre no detectado puede dejar sin protección una zona entera durante semanas sin que el personal lo advierta.

El switch tamper de dos contactos del GD-KBF-6N actúa en cuanto la válvula se mueve más de un cuarto de vuelta desde totalmente abierta, transmitiendo la señal supervisoria conforme a NFPA 72 al panel de alarma del edificio. El indicador visual de posición de 360° montado en la carcasa del operador permite verificar el estado de la válvula desde cualquier ángulo y a distancia, lo cual es especialmente valioso en cuartos de bombas y cuartos de control con equipos que limitan la visibilidad frontal.

La conexión ranurada AWWA C606 hace que esta válvula sea la elección correcta en sistemas modernos con acopladores mecánicos. La instalación no requiere soldadura: el acoplador se coloca sobre los extremos ranurados y se aprieta con dos pernos, reduciendo el tiempo de montaje y permitiendo retirar la válvula para inspección o reemplazo sin cortar ni reconfigurar la tubería. El eje 17-4PH de alta resistencia ofrece ventaja adicional frente a ejes de acero inoxidable estándar en instalaciones industriales con agua de alta dureza o con presencia de agentes corrosivos en el ambiente.

Aplicaciones

• Control seccional de líneas troncales de rociadores en plantas industriales, almacenes logísticos y naves de manufactura de gran superficie
• Aislamiento de sectores completos de edificios corporativos o centros comerciales durante trabajos de mantenimiento o remodelación
• Sistemas de supresión en instalaciones petroquímicas, refinerías y plantas de proceso donde el eje 17-4PH aporta resistencia a ambientes agresivos
• Alimentación de múltiples pisos en edificios de oficinas con tubería ranurada en el riser principal: aísla uno o varios pisos sin afectar el resto
• Retrofits de capacidad en sistemas existentes con acopladores Victaulic: se instala sin modificar la tubería original ni agregar bridas
• Control seccional en instalaciones aeroportuarias, hospitales y complejos industriales donde se requiere aislamiento rápido de zonas amplias con supervisión permanente

Normas Aplicables

• FM 1112 — Factory Mutual: válvulas mariposa para sistemas de protección contra incendios; diseño, construcción y pruebas de desempeño hidráulico
• UL 262 — Underwriters Laboratories: pruebas de sello, resistencia mecánica y presión para válvulas certificadas en servicio de incendios
• NFPA 13, Sección 8.16 — Standard for the Installation of Sprinkler Systems: supervisión eléctrica obligatoria de válvulas de control; señal de alarma supervisoria ante cierre no autorizado
• NFPA 72 — National Fire Alarm and Signaling Code: integración del switch tamper al sistema de alarma; tipos de señal supervisoria y tiempos de respuesta
• NFPA 14 — Standard for the Installation of Standpipe and Hose Systems: control seccional supervisado en risers y derivaciones de standpipe de gran diámetro
• NOM-002-STPS-2010 — Condiciones de seguridad para prevención y protección contra incendios en centros de trabajo en México

Gama de México es distribuidor autorizado de válvulas mariposa indicadoras ranuradas Kennedy certificadas UL/FM para sistemas de protección contra incendios en México. Contamos con inventario disponible en los diámetros de mayor demanda y brindamos asesoría técnica especializada para la selección de modelo, especificación de ranura y configuración del switch tamper según los requerimientos del proyecto.
