Los talleres de mantenimiento y patios de almacenamiento de maquinaria pesada representan instalaciones con características de riesgo particulares que demandan sistemas de protección contra incendios específicamente diseñados para sus condiciones operativas. La presencia simultánea de combustibles líquidos en volúmenes significativos, equipos con tanques de capacidades considerables, operaciones de soldadura y corte, sistemas hidráulicos presurizados, y componentes eléctricos de alta potencia, configura un escenario donde la probabilidad de ignición y el potencial de propagación requieren controles ingenieriles de primer orden.
El presente análisis técnico examina los requisitos de protección contra incendios aplicables a instalaciones de servicio, mantenimiento y almacenamiento de maquinaria de construcción, con referencia al marco normativo internacional —particularmente NFPA 30A para instalaciones vehiculares que manejan combustibles— y las normas mexicanas aplicables. La especificación correcta de equipos contra incendios, desde monitores de alto caudal para protección de patios hasta gabinetes para áreas de taller, determina la capacidad real de respuesta ante emergencias y el cumplimiento de requisitos de aseguradoras especializadas en el sector de maquinaria y construcción.
Las pérdidas por incendio en instalaciones de maquinaria pesada frecuentemente alcanzan cifras de millones de dólares, considerando no solo el valor intrínseco del equipo destruido sino los costos de interrupción operativa, incumplimiento de contratos de obra, y afectación a cronogramas de proyectos críticos. La inversión en sistemas de protección adecuadamente diseñados e instalados representa una fracción menor del valor en riesgo, con retornos documentados que justifican ampliamente la asignación presupuestal.
Caracterización del Riesgo: Análisis de Escenarios de Incendio
Fuentes de Combustible en Instalaciones de Maquinaria
Las instalaciones de servicio a maquinaria pesada manejan múltiples tipos de combustibles y fluidos inflamables que definen la clasificación de riesgo y los requisitos de protección:
| Tipo de Combustible | Ubicación Típica | Volumen Característico | Clasificación de Fuego |
|---|---|---|---|
| Diésel | Tanques de maquinaria, almacenamiento | 200-5,000 litros por equipo | Clase B |
| Gasolina | Equipos menores, herramientas | 20-100 litros | Clase B |
| Aceite hidráulico | Sistemas de maquinaria, almacén | 100-400 litros por equipo | Clase B |
| Aceite de motor | Almacén, equipos en servicio | 30-80 litros por equipo | Clase B |
| Solventes de limpieza | Área de lavado, taller | Variables | Clase B |
| Grasas lubricantes | Almacén, puntos de engrase | Variables | Clase B |
| Gas LP | Montacargas, calefacción | Tanques estacionarios | Clase B |
Carga de fuego estimada:
Una instalación típica de servicio a maquinaria con capacidad para 20 equipos mayores puede presentar cargas de fuego del orden de:
- Combustible en tanques de equipos: 40,000-100,000 litros equivalentes
- Inventario de lubricantes: 5,000-15,000 litros
- Fluidos hidráulicos: 4,000-8,000 litros
- Solventes y productos de limpieza: 500-2,000 litros
Esta concentración de materiales inflamables clasifica la instalación como riesgo alto según criterios NFPA, requiriendo sistemas de protección que excedan los estándares para instalaciones comerciales ordinarias.
Fuentes de Ignición Identificadas
El análisis de riesgos debe considerar todas las fuentes potenciales de ignición presentes en operaciones de mantenimiento:
Operaciones de trabajo en caliente:
- Soldadura de arco eléctrico
- Corte con oxiacetileno
- Esmerilado y pulido
- Calentamiento de componentes para ensamble
Sistemas eléctricos:
- Cortocircuitos en equipos en reparación
- Cableado defectuoso
- Equipos de carga de baterías
- Herramientas eléctricas portátiles
Fuentes mecánicas:
- Fricción en rodamientos y componentes
- Chispas por impacto metálico
- Sobrecalentamiento de motores
- Fallas en sistemas de escape
Fuentes externas:
- Descargas atmosféricas
- Vehículos de servicio
- Cigarrillos (donde no se controla)
- Equipos de calefacción
Escenarios de Incendio Críticos
La evaluación de riesgos debe considerar los escenarios de incendio más probables y de mayor consecuencia:
Escenario 1: Derrame de combustible durante servicio Durante operaciones de cambio de filtros o reparación de líneas de combustible, derrames de diésel o gasolina pueden entrar en contacto con superficies calientes del equipo. La ignición resultante puede propagarse rápidamente al tanque principal si no existe contención adecuada.
Escenario 2: Fuga de fluido hidráulico presurizado Los sistemas hidráulicos operan a presiones de 200-350 bar. Una fuga en manguera o conexión puede atomizar el aceite, creando condiciones de explosión si el aerosol entra en contacto con fuente de ignición. Las temperaturas de autoignición del aceite hidráulico (200-250°C) pueden alcanzarse en componentes calientes del motor.
Escenario 3: Incendio durante soldadura Operaciones de soldadura en componentes con residuos de combustible, aceite o grasa pueden iniciar incendios que se propagan a través de materiales combustibles cercanos. La soldadura en tanques de combustible sin procedimientos de desgasificación representa riesgo de explosión.
Escenario 4: Propagación a equipos adyacentes Un incendio originado en un equipo puede propagarse a maquinaria adyacente si el espaciamiento es insuficiente o no existen barreras de protección. La radiación térmica de un equipo en combustión puede elevar la temperatura de tanques cercanos hasta niveles de autoignición.
Marco Normativo: Requisitos Específicos para Instalaciones de Maquinaria
NFPA 30A: Código para Instalaciones de Servicio Vehicular
La norma NFPA 30A establece requisitos específicos para instalaciones donde se almacenan, dispensan o manipulan combustibles líquidos en conexión con vehículos y equipos motorizados. Aplica directamente a talleres de maquinaria pesada:
Clasificación de áreas:
| Área | Clasificación Eléctrica | Requisitos de Protección |
|---|---|---|
| Zona de dispensado de combustible | Clase I, División 2 | Sistemas fijos, detectores, ventilación |
| Área de cambio de aceite | Clase I, División 2 | Drenaje adecuado, contención de derrames |
| Taller mecánico general | Ordinario | Extintores, gabinetes |
| Almacén de lubricantes | Clase I, División 2 | Ventilación, contención, extintores |
| Patio de almacenamiento | Ordinario | Hidrantes, monitores |
Requisitos de sistemas fijos:
Para áreas de riesgo alto con almacenamiento de combustibles superior a ciertos umbrales, NFPA 30A puede requerir:
- Sistemas de rociadores automáticos
- Monitores de espuma para áreas de derrame
- Sistemas de supresión para fosos de servicio
- Detección automática con alarma
NOM-002-STPS-2010: Aplicación a Talleres de Maquinaria
La normativa mexicana establece requisitos que complementan los estándares internacionales:
Clasificación según grado de riesgo:
La clasificación de riesgo debe realizarse conforme al numeral 5.1 y el Apéndice A de la NOM-002-STPS-2010, considerando, entre otros factores:
- Manejo de líquidos inflamables clase I, II y III
- Operaciones de trabajo en caliente
- Equipos con tanques de combustible de gran capacidad
- Potencial de propagación rápida
Requisitos específicos:
| Elemento | Requisito NOM-002 | Aplicación en Talleres |
|---|---|---|
| Extintores | Programa anual con revisión mensual, conforme al numeral 7.2 | Seleccionar cantidad, tipo y distancia de recorrido según el riesgo |
| Sistemas fijos | Condiciones de prevención y protección del capítulo 7 | Definir rociadores o monitores a partir del análisis de riesgo |
| Hidrantes | La referencia no fija un umbral de superficie ni espaciamiento | Diseñar la red exterior con criterios de ingeniería aplicables |
| Brigadas | Capítulo 9 | Capacitación específica para riesgos con hidrocarburos |
| Detectores | Evaluar conforme a la clasificación de riesgo | Definir detección adecuada para las áreas cerradas |
Requisitos de Aseguradoras Especializadas
Las pólizas de seguro para maquinaria pesada frecuentemente establecen requisitos de protección que exceden la normativa mínima:
FM Global (Highly Protected Risk):
- Sistemas de rociadores con diseño FM
- Válvulas de control supervisadas
- Monitores certificados FM para áreas exteriores
- Programa de mantenimiento documentado según NFPA 25
- Distancias mínimas entre equipos almacenados
Requisitos típicos de aseguradoras nacionales:
- Sistemas de protección verificados por tercero autorizado
- Brigada capacitada con constancias válidas
- Programa de inspección de sistemas contra incendio
- Procedimientos de trabajo en caliente documentados
- Control de ignición (hot work permits)
Diseño de Sistemas de Protección: Soluciones por Área
Protección de Patios de Almacenamiento de Maquinaria
Los patios donde se almacena maquinaria —ya sea en espera de servicio, disponible para renta, o en proceso de comercialización— requieren protección perimetral que permita intervención a distancia segura:
Sistemas de monitores fijos:
Los monitores contra incendios representan la solución preferida para protección de patios por su capacidad de:
- Proyectar agua o espuma a distancias de 30-60+ metros
- Operar sin exposición del personal a radiación térmica
- Cubrir áreas extensas con número limitado de equipos
- Proveer caudales de 500-2,000+ GPM según necesidad
Especificación técnica para patios de maquinaria:
| Parámetro | Especificación Recomendada | Justificación |
|---|---|---|
| Tipo de monitor | Corazón o cuello de cisne | Robustez para ambiente exterior |
| Caudal mínimo | 500 GPM por monitor | Enfriamiento de tanques de combustible |
| Alcance efectivo | 45-60 metros | Cobertura de área de almacenamiento |
| Material | Bronce o bronce niquelado | Resistencia a intemperie |
| Certificación | FM Approved o UL Listed | Cumplimiento de aseguradoras |
| Operación | Manual con posibilidad de motorización | Flexibilidad de respuesta |
Distribución de monitores:
La ubicación de monitores debe garantizar que cada punto del patio pueda ser alcanzado por al menos un equipo, considerando:
- Obstrucciones físicas (edificios, estructuras)
- Dirección de vientos predominantes
- Acceso para operación manual
- Protección del operador durante uso

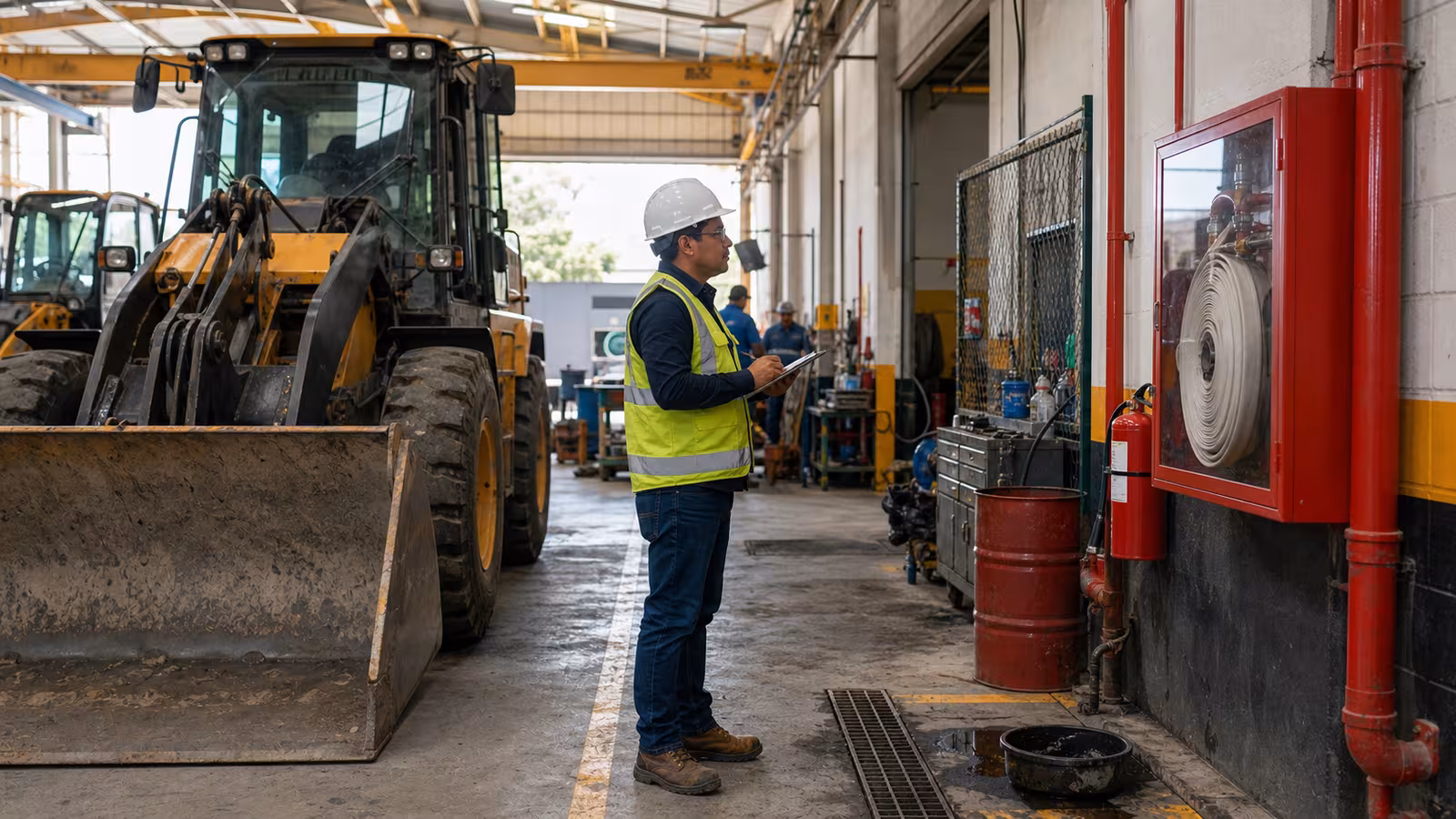

Protección de Áreas de Taller Mecánico
Las áreas techadas de taller donde se realizan operaciones de mantenimiento requieren sistemas de protección específicos:
Sistema de rociadores automáticos:
Para talleres cerrados, los sistemas de rociadores representan la primera línea de defensa:
- Diseño según NFPA 13 para riesgo ordinario grupo 2 o alto
- Rociadores de respuesta rápida en áreas de trabajo
- Rociadores de descarga lateral para protección de fosos
- Válvulas de control supervisadas con alarma
Estaciones de manguera:
Los gabinetes contra incendios proporcionan capacidad de intervención manual:
| Componente | Especificación | Cantidad/Ubicación |
|---|---|---|
| Gabinete | Tipo 30ME o industrial | Cada 30m de recorrido |
| Manguera | 1.5” o 2.5” x 30m | Según tamaño de gabinete |
| Boquilla | Tipo pistola ajustable | Compatible con manguera |
| Válvula angular | Bronce 1.5” o 2.5” | Según diámetro de manguera |
| Extintor | PQS 9-12 kg o CO2 | Integrado o adyacente |
Consideraciones especiales para fosos de servicio:
Los fosos donde se realizan trabajos bajo los equipos acumulan vapores de combustible más pesados que el aire:
- Ventilación forzada durante operaciones
- Detectores de vapores inflamables
- Sistema de supresión dedicado (espuma o polvo)
- Escaleras de evacuación en ambos extremos
Protección de Áreas de Almacenamiento de Combustibles y Lubricantes
Las áreas de almacenamiento de líquidos inflamables requieren protección especializada:
Tanques de combustible a granel:
| Sistema | Aplicación | Especificación |
|---|---|---|
| Dique de contención | Retención de derrames | 110% del volumen del tanque mayor |
| Monitor de espuma | Extinción de derrame en dique | Caudal para cubrir área en 10 min |
| Rociadores de enfriamiento | Protección de tanques adyacentes | Diseño para exposición de fuego |
| Válvulas de emergencia | Corte de suministro | Operación remota |
Almacén de lubricantes en contenedores:
- Sistema de rociadores con diseño para líquidos inflamables
- Contenedores secundarios para cada tambor
- Ventilación natural o forzada
- Gabinetes clase B con extintores apropiados
- Señalización según NOM-026-STPS
Protección de Áreas de Lavado y Desengrase
Las operaciones de limpieza de equipos utilizan solventes y generan residuos inflamables:
Sistemas recomendados:
- Captación y tratamiento de efluentes
- Ventilación para control de vapores
- Clasificación eléctrica para área peligrosa
- Extintores de CO2 o agente limpio
- Sistema de supresión para cabinas de lavado cerradas
Especificación de Equipos: Criterios Técnicos Detallados
Monitores para Protección de Patios
La selección de monitores contra incendios para patios de maquinaria debe considerar:
Criterios de selección:
| Factor | Consideración | Impacto en Especificación |
|---|---|---|
| Área a proteger | Dimensiones del patio | Número de monitores, alcance requerido |
| Tipo de riesgo | Combustibles presentes | Capacidad para espuma si aplica |
| Ambiente | Exterior, exposición a intemperie | Material resistente a corrosión |
| Operación esperada | Manual vs. automatizada | Tipo de control, motorización |
| Presión disponible | Sistema hidráulico existente | Selección de boquilla, caudal resultante |
Especificación técnica modelo:
MONITOR CONTRA INCENDIOS PARA PATIO DE MAQUINARIA
Tipo: Corazón con cremallera de elevación
Material: Bronce fundido
Entrada: Brida 4" ANSI 150
Rango de elevación: -45° a +75°
Rotación: 360° continua
Caudal nominal: 750 GPM @ 100 PSI
Alcance efectivo: 55 metros con boquilla estándar
Certificación: FM Approved o UL Listed
Boquilla: Ajustable chorro/niebla, bronce
Acabado: Resistente a UV e intemperieMangueras para Servicio Industrial
Las mangueras contra incendios en instalaciones de maquinaria deben soportar condiciones de uso industrial:
Especificaciones recomendadas:
| Parámetro | Manguera de Gabinete | Manguera de Brigada |
|---|---|---|
| Diámetro | 1.5” (38mm) | 2.5” (64mm) |
| Longitud | 30m estándar | 30m o 15m |
| Construcción | Doble forro poliéster | Blindex o equivalente |
| Presión de trabajo | 300 PSI | 400 PSI |
| Presión de prueba | 450 PSI | 600 PSI |
| Revestimiento | EPDM o nitrilo | Nitrilo (resistencia a hidrocarburos) |
| Certificación | NFPA 1961 (hoy integrada en NFPA 1960) | NFPA 1961 |
| Acoples | NST o Storz | Compatible con hidrantes |
Válvulas de Control
Las válvulas contra incendios en sistemas de protección para instalaciones industriales:
Válvulas de control principal:
- Tipo OS&Y (Outside Screw and Yoke) para indicación visual de posición
- Supervisión electrónica con alarma a panel central
- Certificación UL/FM
- Tamaño según demanda hidráulica del sistema
Válvulas de gabinete:
- Válvulas angulares de bronce
- Operación de 2.5 vueltas máximo
- Conexión compatible con manguera especificada
- Certificación UL/FM
Conexiones y Herrajes
Las conexiones contra incendios deben garantizar compatibilidad e integridad del sistema:
Componentes esenciales:
- Tomas siamesas FDC para conexión de bomberos
- Adaptadores entre sistemas NST y Storz si coexisten
- Coples de reparación para mangueras
- Tapas y cadenas para protección de conexiones exteriores
Implementación y Puesta en Marcha
Fases del Proyecto de Protección
Fase 1: Evaluación y diseño (4-6 semanas)
- Levantamiento de condiciones existentes
- Análisis de riesgos específico
- Diseño de ingeniería del sistema
- Especificaciones técnicas de equipos
- Presupuesto y cronograma
Fase 2: Adquisición de equipos (2-4 semanas)
- Solicitud de cotizaciones con especificaciones
- Evaluación técnica de propuestas
- Orden de compra y confirmación de entregas
- Coordinación logística
Fase 3: Instalación (4-8 semanas según alcance)
- Obra civil para bases de monitores e hidrantes
- Instalación de tubería
- Montaje de equipos
- Conexiones eléctricas y de control
- Pruebas hidrostáticas
Fase 4: Pruebas y aceptación (1-2 semanas)
- Pruebas de flujo de cada equipo
- Verificación de alcances y patrones
- Prueba integral del sistema
- Documentación as-built
- Capacitación de personal
Capacitación de Brigadas para Incendios con Hidrocarburos
El personal de brigada en instalaciones de maquinaria requiere capacitación específica:
Contenido recomendado:
| Módulo | Contenido | Duración |
|---|---|---|
| Fundamentos | Química del fuego, clases de fuego, agentes extintores | 2 horas |
| Riesgos específicos | Comportamiento de hidrocarburos, escenarios de incendio | 2 horas |
| Uso de extintores | Práctica con fuego real clase B | 2 horas |
| Operación de gabinetes | Despliegue de manguera, técnicas de aplicación | 3 horas |
| Operación de monitores | Posicionamiento, patrones, coordinación | 3 horas |
| Respuesta a emergencias | Procedimientos, comunicación, evacuación | 2 horas |
| Simulacro integrado | Ejercicio con escenario completo | 4 horas |
Distribución Nacional: Cobertura en Toda la República
Envíos a Todo México
En Gama de México comprendemos que las instalaciones de maquinaria de construcción operan en ubicaciones diversas a lo largo del territorio nacional, frecuentemente en zonas industriales, puertos, y regiones mineras alejadas de centros urbanos. Nuestra capacidad logística permite entregar equipos contra incendios certificados en cualquier punto del país.
Zona Norte: Las operaciones mineras de Sonora, Chihuahua y Coahuila, así como los parques industriales de Nuevo León y Tamaulipas, reciben servicio con entregas de 3-5 días hábiles. Mantenemos inventario de monitores certificados FM y válvulas industriales para proyectos en estas regiones.
Zona Centro: Desde nuestra ubicación en Ciudad de México, atendemos con entregas en 24-48 horas la zona metropolitana, Estado de México, y el corredor industrial del Bajío (Querétaro, Guanajuato, Aguascalientes). Gabinetes industriales, mangueras certificadas y equipamiento para brigadas disponibles desde inventario.
Zona Sur y Golfo: Las operaciones petroleras y portuarias de Veracruz, Tabasco y Campeche demandan equipos con resistencia a ambientes corrosivos. Suministramos monitores de bronce marino, válvulas certificadas y sistemas completos con documentación para auditorías de Pemex y contratistas del sector energético.
Zona Pacífico: Jalisco, Colima, Michoacán y Sinaloa, con actividad importante en agroindustria y puertos, reciben servicio con tiempos de 3-5 días. Equipos para protección de talleres y patios de maquinaria agrícola e industrial.
Soporte Técnico para Proyectos
Para proyectos de protección de instalaciones de maquinaria, ofrecemos servicios de asesoría que incluyen:
- Evaluación de riesgos y clasificación de áreas
- Diseño conceptual de sistemas de protección
- Especificación técnica de equipos
- Cotización integrada de sistemas completos
- Coordinación con instaladores y verificadores
- Soporte para auditorías de aseguradoras
Conclusión: Protección Integral para Activos de Alto Valor
Las instalaciones de servicio y almacenamiento de maquinaria de construcción representan concentraciones de valor que justifican inversiones significativas en protección contra incendios. La pérdida de una excavadora, cargador frontal, o grúa no solo implica el costo de reposición del equipo —frecuentemente en el rango de $100,000 a $500,000 USD o más— sino la interrupción de operaciones, incumplimiento de contratos, y afectación a la reputación comercial.
Los sistemas de protección adecuadamente diseñados e instalados, con monitores para patios, gabinetes para talleres, y válvulas de control certificadas, representan inversiones que típicamente no superan el 1-2% del valor de los activos protegidos, con retornos medibles en reducción de primas de seguro, evitación de pérdidas, y cumplimiento normativo que facilita operaciones.
