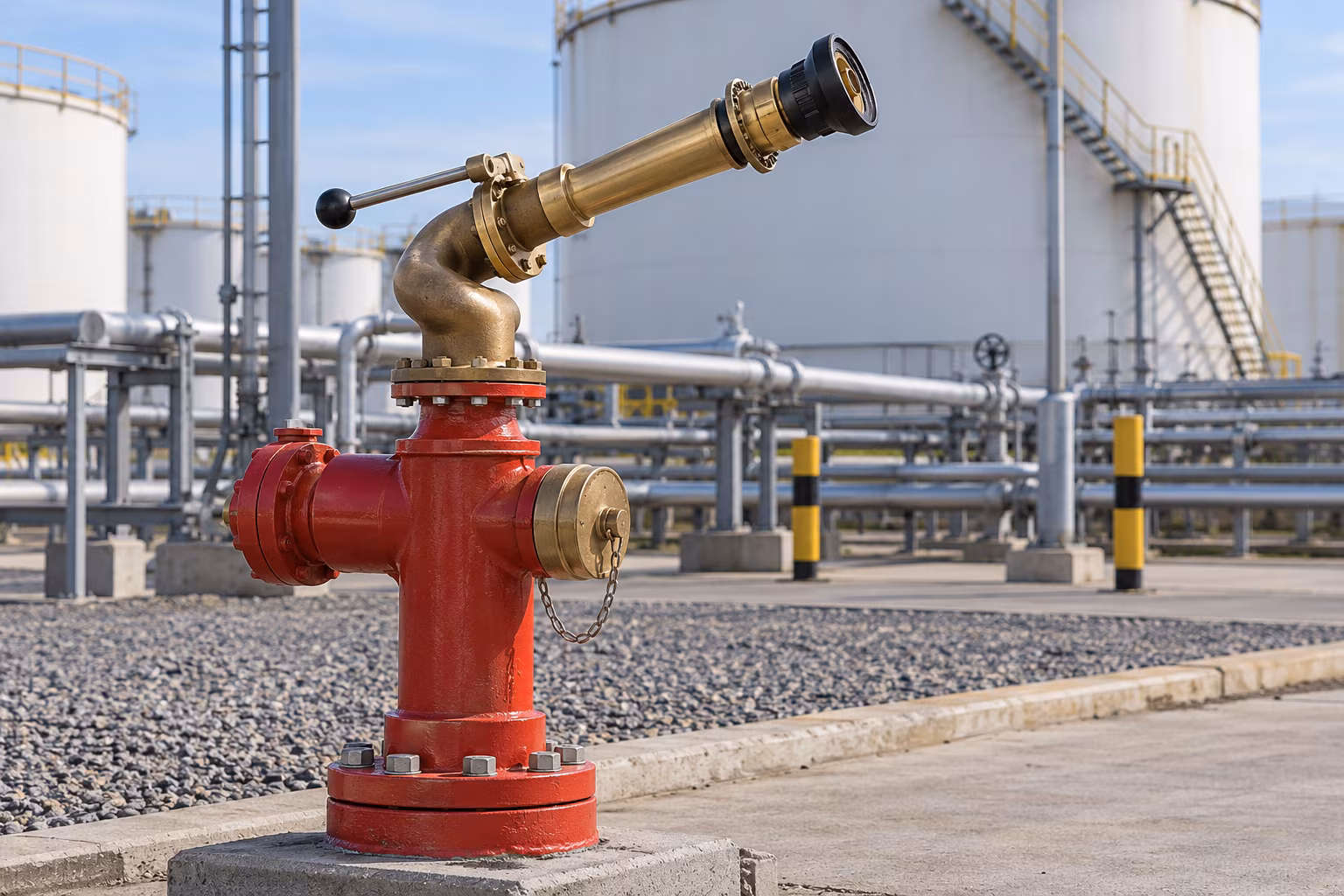

Un hidrante monitor es un conjunto que aprovecha un punto de agua para montar u operar un monitor contra incendio. La expresión puede describir dos configuraciones reales: un monitor instalado sobre el barril de un hidrante, o un hidrante de barril seco que incorpora un codo para conectar un monitor. Ambas requieren revisar caudal, presión, conexión, boquilla y la red que alimentará el conjunto.
No todo monitor fijo es un hidrante monitor. Por ejemplo, el TFT Hurricane es un monitor fijo sobre brida; puede ser parte de una red, pero no debe presentarse como un hidrante sólo por su capacidad. La diferencia evita especificar por nombre comercial una solución cuya alimentación, soporte y montaje no se han confirmado. Revise primero los monitores contra incendios disponibles y después el punto de suministro.
¿Qué es un hidrante monitor y cuáles configuraciones existen?
La primera configuración coloca un monitor sobre un hidrante existente. Elkhart Brass publica el 8393H Stingray como hydrant mount: se sujeta al barril por U-bolts y se alimenta mediante conexiones de 2½ pulgadas NHT. También publica el 299-11H como monitor sobre hidrante con tiller. En ambos casos, hidrante y monitor siguen siendo componentes con información técnica específica.
La segunda configuración parte de un hidrante cuyo cuerpo integra un codo de monitor. Mueller publica el Super Centurion 250 estilo monitor como hidrante de barril seco con codo integral de 4 pulgadas. Clow Canada publica el M-67 Brigadier como hidrante con codo bridado para monitor. Esta disposición resuelve una interfaz de montaje desde el hidrante, pero no incluye automáticamente boquilla, cálculo de red ni estrategia de operación.
| Configuración | Ejemplo publicado | Qué debe verificarse antes de especificar |
|---|---|---|
| Monitor montado sobre barril | Elkhart 8393H Stingray | Diámetro del barril, U-bolts, entrada, salida, boquilla y pérdida de presión |
| Monitor sobre hidrante con tiller | Elkhart 299-11H | Conexión NHT, peso, control de orientación y capacidad de red |
| Hidrante con codo de monitor integral | Mueller Super Centurion 250 | Codo de 4”, brida, salidas del hidrante y monitor compatible |
| Hidrante con codo bridado | Clow M-67 Brigadier | Brida, clase, válvula, presión publicada y monitor a conectar |
¿Qué caudal, presión y movimiento publican los modelos de hidrante monitor?
Los datos publicados sirven para comparar modelos, no para prometer el resultado de una instalación. Elkhart 8393H Stingray declara hasta 1,250 gpm (4,732 L/min), 200 psi, entrada y salida de 2½ pulgadas NHT, movimiento vertical de −60° a +70° y giro horizontal de 360°. El catálogo indica una pérdida de 27 psi a 1,250 gpm, barril de hasta 10.875 pulgadas, dimensiones de 375 × 953 mm y masa de 38.6 kg; la boquilla se especifica aparte.
Elkhart 299-11H publica 750 gpm (2,839 L/min), conexión de 2½ pulgadas NHT y masa de 27.7 kg (61 lb). Mueller publica para Super Centurion 250 una presión de trabajo de 250 psi y prueba de 500 psi, dos salidas de 2½ pulgadas y una de 4½ pulgadas, además de un codo de monitor con brida DN100. Clow M-67 publica brida de 3 pulgadas ANSI B16.1 Clase 125, 250 psi FM o 200 psi ULC y prueba de 500 psi. Son especificaciones del equipo citado, no equivalencias entre marcas.
El caudal final depende de la boquilla y la red. La guía para seleccionar monitores ayuda a revisar montaje y operación, pero el proyecto debe validar demanda, presión residual, pérdidas y cobertura. No use el máximo de una ficha como caudal disponible de cualquier hidrante.
¿Dónde se utiliza un hidrante monitor dentro de una red privada?
NFPA 24, edición 2019 en la fuente revisada, abarca redes privadas que abastecen private hydrants y monitor nozzles. En la práctica, un conjunto puede formar parte de la estrategia de protección de patios de tanques, muelles, plantas industriales o zonas abiertas donde el proyecto justifica la descarga desde una posición fija. La ubicación se decide por riesgo, cobertura, acceso, exposición de operadores y capacidad hidráulica; no por el tamaño visual del monitor.
Un monitor sobre hidrante puede evitar trasladar un equipo hasta el punto de operación, pero añade requisitos de disponibilidad del punto fijo. Debe haber espacio para la orientación, conexión de boquilla, mantenimiento y operación segura. La red también debe tener la demanda contemplada para el escenario que el diseño defina. Para este análisis, consulte el artículo sobre redes de hidrantes privados y NFPA 24, el de hidrantes contra incendio y el catálogo de hidrantes contra incendios de banqueta.
El sitio de instalación también condiciona el mantenimiento. En un muelle, patio o zona con tránsito, la exposición ambiental, los golpes y las obstrucciones pueden afectar el acceso al hidrante y el giro del monitor. Un proyecto debe reservar el espacio de operación antes de que se instalen equipos, vehículos o racks alrededor. El alcance del chorro y la trayectoria se comprueban contra el riesgo que se protege, no contra una fotografía del monitor ya montado.
¿Qué diferencia hay entre monitor portátil, fijo y sobre hidrante?
El monitor portátil se despliega donde se necesita y demanda una fuente, mangueras, anclaje o estabilización según su diseño. Un monitor fijo se monta en pedestal, tubería o brida de una posición permanente. Un monitor sobre hidrante se asegura al barril del hidrante o se acopla al codo integrado del hidrante. Las tres alternativas comparten la necesidad de una red y boquilla compatibles, pero resuelven tiempos, soporte y exposición de manera distinta.
La decisión comienza por el riesgo. Si la cobertura es fija y el acceso está previsto, un punto permanente puede facilitar una respuesta repetible. Si el equipo debe cambiar de posición, un portátil puede requerir otra logística. El artículo de tipos de monitores contra incendio diferencia accionamiento y montaje; úselo para no confundir el modo de operación con la forma en que el equipo recibe agua.
Tampoco debe suponerse que una base permanente hace innecesaria la intervención humana. Los controles manuales, el giro, las válvulas y la boquilla deben estar disponibles para el modo de operación definido. Cuando el diseño considera operación remota o automática, se agregan otras verificaciones de energía, control, señal y posición. La selección debe documentar qué persona o sistema activa el conjunto y desde dónde puede hacerlo sin perder una ruta de salida.
¿Qué inspección requieren los hidrantes y monitores según la NOM-002?
La NOM-002-STPS-2010 incluye “los monitores; los cañones” dentro del equipo fijo, en el numeral 4.9 a) 3). En su Guía de Referencia VI aparece el rubro “Hidrantes y monitores. Mensual”. La guía acompaña la norma como instrumento de referencia: el centro de trabajo debe llevar su programa con responsables, condición observada, acciones correctivas y evidencia de que el punto seguirá disponible.
Una revisión mensual puede observar acceso libre, condición exterior, corrosión visible, tapas, conexiones, movilidad cuando sea aplicable y señales de daño. No sustituye pruebas de flujo ni la verificación del diseño. Un monitor que gira no demuestra por sí solo que la red entregue el caudal requerido; una lectura de presión tampoco demuestra que la boquilla, pérdidas y cobertura cumplan la función prevista. Los procedimientos de prueba se definen para el modelo, la red y el programa aplicable.
Cuando haya una anomalía, identifique el conjunto por ubicación, tipo de monitor, conexión y condición observada. Esa práctica evita registrar “hidrante revisado” cuando la observación corresponde en realidad a una boquilla, una articulación o un adaptador. La trazabilidad facilita comparar la inspección mensual con acciones correctivas y con los datos de la ficha técnica del equipo instalado.
¿Cómo se especifica un hidrante monitor sin dejar datos críticos abiertos?
Una requisición debe expresar la configuración y no sólo decir “hidrante monitor”. Incluya los siguientes datos:
- Tipo: monitor sobre barril, con tiller, hidrante con codo integral o hidrante con codo bridado.
- Modelo o geometría publicada, diámetro de barril o datos de brida requeridos.
- Entrada, salida y estándar de conexión de cada componente.
- Boquilla prevista y caudal/alcance requeridos por el diseño.
- Presión disponible, presión de trabajo del producto y pérdidas publicadas si existen.
- Movimiento horizontal y vertical, ubicación, obstáculos y espacio de operación.
- Inspección, mantenimiento, repuestos y registro de condiciones del conjunto.
No use cifras de tesis o referencias PEMEX no verificadas para cerrar el diseño. La documentación del fabricante y la red del proyecto son la base para decidir si se adapta un monitor a un hidrante existente o si conviene un hidrante con interfaz integral.
Preguntas frecuentes
¿Qué es un hidrante monitor?
Es un conjunto de hidrante y monitor para dirigir una descarga de gran caudal. Puede ser un monitor asegurado a un barril, como los modelos Elkhart publicados, o un hidrante con un codo de monitor integrado, como las configuraciones de Mueller o Clow. El término no aplica automáticamente a un monitor fijo sobre brida. Identifique el montaje y la alimentación antes de cotizar o comparar caudales.
¿Qué caudal tiene un hidrante monitor?
Depende de modelo, boquilla, presión y red. Elkhart publica hasta 1,250 gpm para 8393H y 750 gpm para 299-11H, pero cada cifra corresponde a su propio equipo. La instalación puede entregar menos o requerir otro desempeño según pérdidas y demanda simultánea. El cálculo hidráulico debe determinar qué caudal está disponible en la ubicación y qué boquilla puede operar dentro de sus parámetros.
¿Monitor portátil, fijo o sobre hidrante?
El portátil se lleva al sitio de operación; el fijo se instala en una posición permanente; el de hidrante se monta sobre el barril o se conecta a un codo del hidrante. La elección cambia el soporte, despliegue y exposición de la brigada. Compare el riesgo, la cobertura, el acceso, la red y la necesidad de mover el equipo. Ninguna alternativa se intercambia sin validar anclaje, conexiones y capacidad hidráulica.
¿Qué inspección pide la NOM-002 para hidrantes y monitores?
La NOM-002-STPS-2010 considera monitores y cañones como equipo fijo, y su Guía de Referencia VI incluye “Hidrantes y monitores. Mensual”. Esa referencia respalda incorporar una revisión periódica a su programa: acceso, condición exterior, conexiones, daños y hallazgos. Las pruebas de flujo, alcance y operación se programan además según el sistema y la documentación aplicable; la inspección visual mensual no las reemplaza.
¿Se puede adaptar un monitor a un hidrante existente?
Sí existen modelos diseñados para ello. Elkhart publica el 8393H con U-bolts para barril de hasta 10.875 pulgadas, y el 299-11H como monitor sobre hidrante. Aun así, no cualquier hidrante acepta cualquier monitor. Confirme diámetro del barril, conexión, masa, dirección del chorro, boquilla, presión y capacidad de la red. La adaptación se valida con documentación del modelo y el proyecto, no sólo por coincidencia de diámetro nominal.
