NFPA 13 regula el diseño e instalación de rociadores automáticos para que el sistema controle un incendio en el área afectada. Define cómo relacionar ocupación, componentes, tubería, cálculo hidráulico y planos; el mantenimiento posterior se programa mediante NFPA 25. En México, el proyecto debe además coordinarse con las condiciones reales del inmueble y la normativa local.

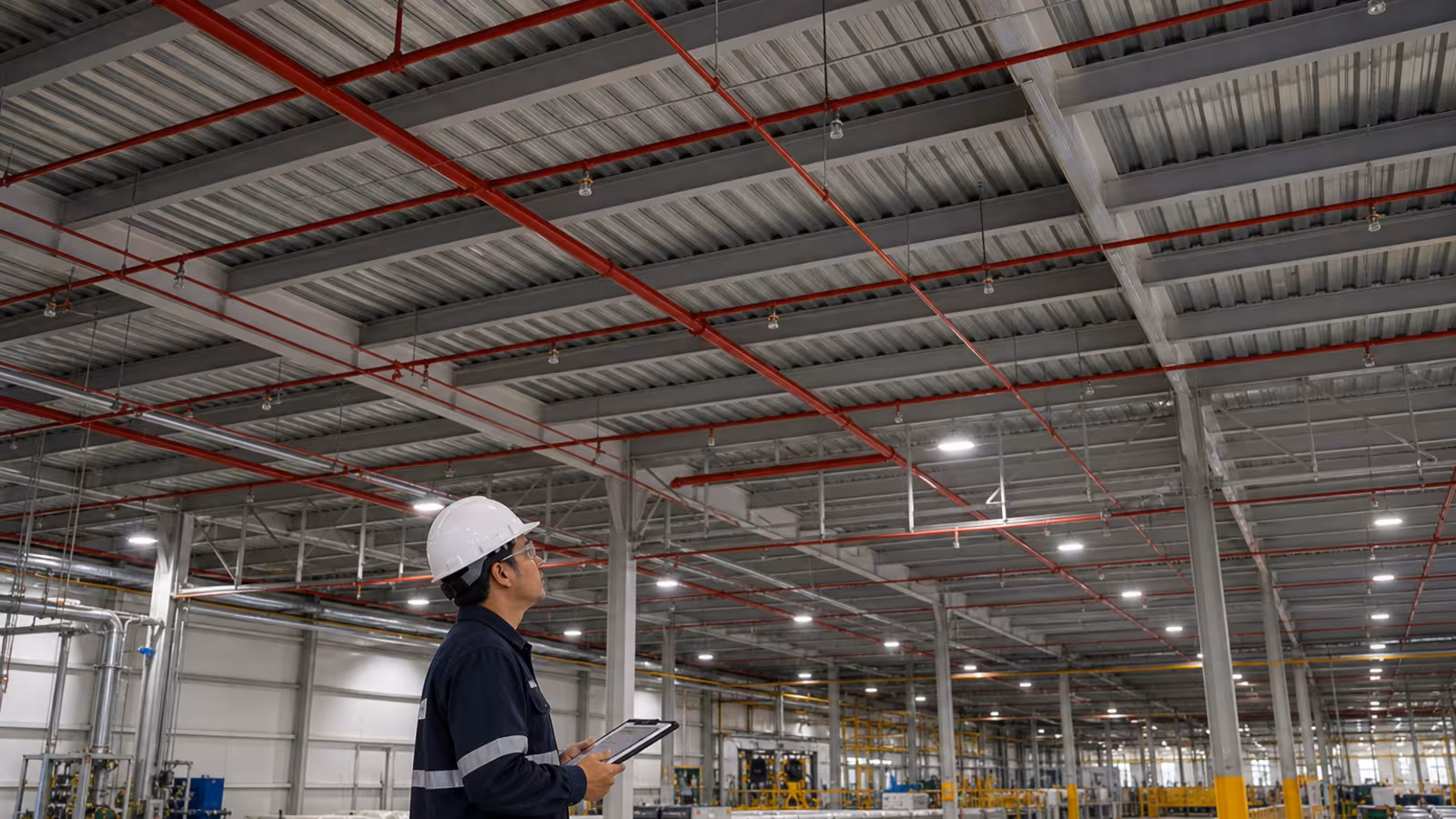

¿Qué es la NFPA 13?
NFPA 13 es la norma de diseño e instalación de sistemas de rociadores automáticos. Relaciona la ocupación, los componentes, la tubería, los planos y el cálculo hidráulico para que el sistema controle un incendio en su área de operación. La inspección, prueba y mantenimiento posteriores se realizan conforme a NFPA 25.
¿Qué cubre la NFPA 13 y qué no cubren NFPA 13R y 13D?
NFPA 13 cubre sistemas de rociadores para las ocupaciones y condiciones que entren en su alcance. NFPA 13R y NFPA 13D son documentos con alcance residencial específico; no deben tratarse como sustitutos automáticos de NFPA 13. La selección se resuelve con el uso real, la altura, el almacenamiento, el proceso y los requisitos del proyecto.
Tipos de sistemas de rociadores
NFPA 13 contempla cuatro tipos básicos de sistema: tubería mojada (agua permanente en la red), tubería seca (aire a presión, para zonas con riesgo de congelamiento), preacción (requiere detección previa para admitir agua) y diluvio (rociadores abiertos que descargan en toda el área al disparar la válvula). La elección depende del ambiente, del riesgo de descarga accidental y del tipo de peligro a controlar.
La válvula de alarma es exclusiva de los sistemas de tubería mojada (wet pipe). Su función es detectar el flujo de agua cuando un rociador se activa y generar una señal de alarma mecánica (campana hidráulica) y/o eléctrica (interruptor de flujo). En Gama de México distribuimos válvulas de alarma de 2” a 8” con certificación UL y FM.
Sistema de tubería mojada (Wet Pipe)
Es el más común en México debido a nuestro clima templado. Las tuberías están permanentemente llenas de agua presurizada. Cuando un rociador se activa por temperatura, el agua se descarga inmediatamente. Es el sistema más confiable, económico y de menor mantenimiento.
Componentes clave: válvula de alarma, interruptor de flujo, manómetros, conexión de prueba (inspector’s test), toma siamesa FDC.
Sistema de tubería seca (Dry Pipe)
Las tuberías contienen aire presurizado en lugar de agua. Cuando un rociador se activa, la presión de aire cae, la válvula de tubería seca se abre y el agua fluye al sistema. Se usa en áreas donde las tuberías están expuestas a temperaturas de congelamiento, como cámaras frigoríficas y muelles de carga expuestos.
Sistema de pre-acción (Pre-Action)
Combina detección electrónica con rociadores automáticos. El sistema requiere dos eventos para descargar agua: activación del sistema de detección Y apertura de un rociador. Se usa en áreas con equipos sensibles al agua como centros de datos, museos y archivos históricos.
Sistema de diluvio (Deluge)
Todos los rociadores están abiertos (sin elemento fusible). Cuando el sistema de detección se activa, la válvula de diluvio se abre y el agua descarga simultáneamente por todos los rociadores. Se usa en áreas de alto riesgo como hangares de aviación, plantas petroquímicas y áreas de transformadores eléctricos.
Clasificación de ocupaciones: riesgo ligero, ordinario y extra
NFPA 13 clasifica la ocupación en riesgo ligero, riesgo ordinario (grupos 1 y 2) y riesgo extra (grupos 1 y 2), además de reglas propias para almacenamiento. La clase depende de la cantidad y combustibilidad del contenido, de la tasa esperada de liberación de calor y de la altura de apilamiento; de ella se derivan la densidad de diseño, el área de operación y la demanda de agua.
El diseño hidráulico determina la presión y caudal necesarios en cada punto del sistema. Los parámetros principales son:
| Clasificación de riesgo | Criterio de análisis | Consecuencia en el diseño |
|---|---|---|
| Riesgo ligero | Combustibilidad, carga y distribución del contenido | Define la demanda hidráulica aplicable. |
| Riesgo ordinario | Proceso, altura y arreglo de materiales | Puede requerir cambios en cobertura y suministro. |
| Riesgo extra | Exposición, líquidos combustibles y propagación prevista | Exige un análisis específico del escenario. |
El ingeniero de protección contra incendios calcula la demanda hidráulica del sistema y verifica que el suministro de agua disponible (presión y caudal del municipio + bomba contra incendios) sea suficiente para cumplir con los requisitos de NFPA 13.
Tipos de rociadores contra incendio
Los rociadores se seleccionan por respuesta térmica, orientación, factor de descarga, ambiente de instalación y obstrucciones. Los modelos colgante, montante y lateral responden a condiciones de montaje distintas; respuesta estándar o rápida describe su comportamiento térmico. El plano y el cálculo determinan la selección, no sólo el diámetro de conexión o la disponibilidad de inventario.
Los tamper switches se instalan en:
- Válvulas OS&Y principales
- Válvulas mariposa de sección
- Válvulas de post-indicador (PIV)
- Válvulas de la bomba contra incendios
En Gama de México distribuimos válvulas con supervisión integrada y tamper switches adaptables para válvulas existentes.
Válvulas y componentes del riser
La válvula de control principal permite aislar un sector para mantenimiento; su posición debe poder identificarse y supervisarse conforme al proyecto. Una válvula de alarma comunica el flujo de un sistema mojado y una válvula check limita el flujo inverso donde el diseño la requiere. NFPA 13, capítulos 7 y 16, trata componentes e instalación de tuberías y válvulas; NFPA 25, capítulo 13, trata su mantenimiento.

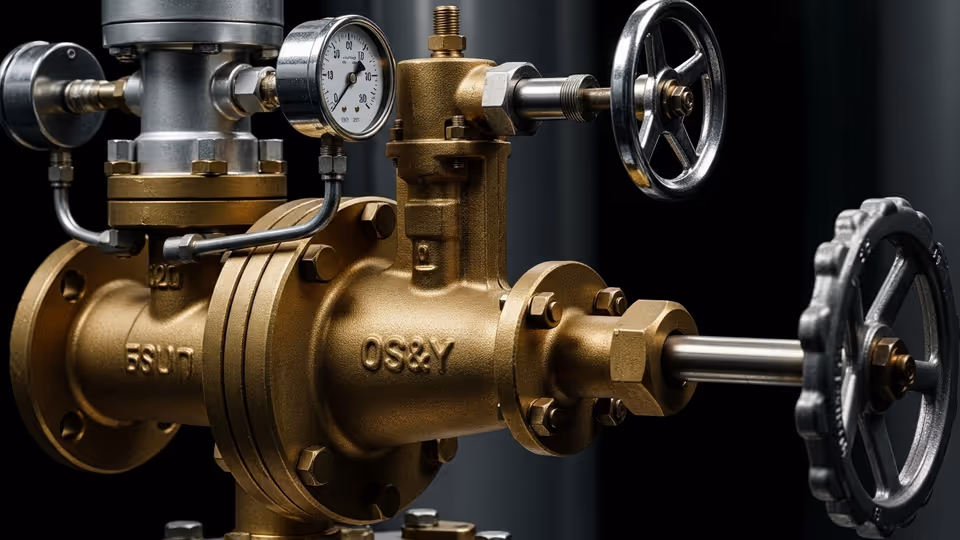

Las válvulas de compuerta OS&Y, las válvulas mariposa y las válvulas de retención se comparan contra el plano, la presión nominal indicada por el fabricante y la función dentro del riser. Un tamper switch permite supervisar cambios de posición cuando la configuración lo requiere; su señal se comprueba dentro del programa de mantenimiento.
La toma siamesa permite que los bomberos inyecten agua al sistema cuando el diseño la contempla. Su ubicación, identificación, conexión y válvula de retención se coordinan con el proyecto y con el equipo del cuerpo de bomberos local.
NFPA 13 establece que la toma siamesa debe:
- Estar en la fachada exterior del edificio
- Ser visible y accesible para vehículos de bomberos
- Tener identificación clara: “SPRINKLER” o “ROCIADORES”
- Contar con válvula de retención para prevenir el retorno de agua
Cómo se aplica NFPA 13 en México e inspección según NFPA 25
NFPA 13, capítulo 32, remite a NFPA 25 para inspección, prueba y mantenimiento. El programa identifica rociadores, válvulas, alarmas, instrumentos y conexiones de prueba, y asigna la actividad y frecuencia aplicables a cada componente. La bitácora diferencia una revisión visual de una prueba funcional y documenta las correcciones antes de restituir el sistema.
NFPA 13, en sus capítulos 6, 7, 16, 19 y 28, ordena el análisis de la tubería, los componentes, la instalación y los cálculos. No sustituye el levantamiento de ocupación ni el cálculo hidráulico de un proyecto. En México, la clasificación de riesgo y las medidas del centro de trabajo se coordinan con NOM-002-STPS-2010; las exigencias particulares de aseguradoras y FM Global se revisan contra la póliza y el criterio aplicable.
Cómo clasificar la ocupación antes de calcular
La clasificación no se obtiene por el nombre comercial del inmueble. Una nave puede incluir oficinas, producción, empaque, cuartos eléctricos y almacenamiento; cada área se revisa por su uso, materiales, proceso y disposición de mercancía. El levantamiento debe señalar qué se almacena, cómo se acomoda, qué altura alcanza y qué cambios operativos están previstos. Esa información permite que el proyectista aplique el enfoque de diseño de NFPA 13, capítulo 19, al área que realmente tendrá que proteger.
El error común es conservar la clasificación original después de cambiar racks, materias primas o proceso. La red existente puede seguir físicamente instalada, pero su cálculo deja de representar la condición de riesgo. Por eso el expediente debe incluir planos, memoria hidráulica y registro de modificaciones. NFPA 13 concentra planos y cálculos hidráulicos en el capítulo 28; ese paquete permite revisar posteriormente qué demanda se consideró y qué componentes se seleccionaron.
Selección de sistema y rociadores
En una red mojada, el agua permanece en la tubería y la descarga inicia en el rociador expuesto al calor. La tubería seca limita la presencia de agua en zonas con congelamiento. Los sistemas de preacción integran detección antes de admitir agua a la red, mientras que el diluvio se reserva para escenarios cuyo análisis justifica descargar por boquillas abiertas. Ninguna configuración es intercambiable por preferencia de compra: cambia las válvulas, la secuencia de operación, el plan de pruebas y la documentación necesaria.
La selección de rociadores también se relaciona con el ambiente, la obstrucción y la configuración del techo. El equipo no se elige sólo por diámetro de conexión o por disponibilidad. Debe corresponder a la ocupación y al diseño; los capítulos 7 y 16 de NFPA 13 organizan, respectivamente, los componentes y su instalación. En obra, cualquier sustitución de rociador, conexión o válvula requiere revisar su compatibilidad con el plano y la lista de materiales aprobada.
Qué debe quedar accesible en el riser
El riser es el punto de control del sistema. Además de la tubería que alimenta los ramales, concentra elementos que hacen visible el estado de la red: válvulas de control, dispositivos de alarma, instrumentos de lectura y conexiones de prueba. Su función operativa depende de que las válvulas puedan identificarse y operarse, que los dispositivos estén protegidos contra daño físico y que el personal tenga acceso para inspeccionarlos sin desmontar acabados ni bloquear rutas.
NFPA 13 trata la instalación de tubería y válvulas en el capítulo 16. El proyecto debe coordinar el riser con la fuente de agua, la toma siamesa y el sistema de alarma para que una prueba no se interprete como una emergencia y para que una señal de supervisión llegue al responsable. Una válvula cerrada o una conexión inaccesible no es un detalle administrativo: puede aislar una zona completa cuando el sistema debe descargar.
Aplicación y mantenimiento en México
Para un centro de trabajo en México, el proyecto de rociadores se revisa junto con el análisis de riesgo y las obligaciones del patrón previstas por NOM-002-STPS-2010, numeral 5.1. La integración entre extintores y sistemas automáticos debe responder al riesgo del inmueble. Esa coordinación no reemplaza el cálculo de NFPA 13 ni convierte una lista genérica de equipo en un diseño. También deben considerarse los requisitos de la autoridad local, el reglamento aplicable al inmueble y las condiciones que solicite la póliza.
Una vez instalado, el sistema deja de estar en fase de diseño y entra en el programa de inspección, prueba y mantenimiento. NFPA 13, capítulo 32, remite a NFPA 25. Para rociadores, el capítulo 5 de NFPA 25 concentra las actividades de ITM; para válvulas y componentes comunes, corresponde revisar el capítulo 13. La bitácora debe registrar condición, prueba realizada, hallazgos, corrección y restitución del sistema. Así, el equipo de mantenimiento puede distinguir una inspección rutinaria de una deficiencia que requiere medidas compensatorias.
El responsable del inmueble debe conservar la versión aprobada de planos y cálculos junto con las modificaciones posteriores. Esto evita que una ampliación, una nueva división interior o el cambio de inventario se ejecute sin revisar su efecto hidráulico. La coordinación entre proyecto, operación y mantenimiento mantiene trazable el sistema desde la ocupación prevista hasta la condición observada en cada inspección.
En un riser, una válvula de control, una válvula de retención y una válvula de alarma deben ser compatibles con el conjunto y con el plano aprobado. Consulta válvulas contra incendios, válvula OS&Y, válvula de retención y válvula mariposa. La fuente primaria es NFPA 13.
Para especificar el conjunto, revisa las válvulas check, las válvulas OS&Y, la válvula de alarma y el mantenimiento de válvulas.
