Un automóvil en llamas en un estacionamiento subterráneo produce condiciones que superan la capacidad de respuesta de cualquier extintor portátil en cuestión de minutos: temperatura en la zona de combustión superior a 800°C, columna de humo negro que satura el nivel completo en menos de tres minutos, y calor radiante suficiente para ignitar los vehículos adyacentes mediante propagación sin contacto directo. En un espacio confinado, sin ventilación natural y con acceso restringido para equipos de emergencia, un incendio de un solo vehículo puede convertirse en un incendio de varios niveles antes de que llegue el primer camión de bomberos.
Esta dinámica hace de los estacionamientos subterráneos uno de los riesgos de incendio más complejos en edificación urbana, y explica por qué las normas de diseño —desde NFPA 88A hasta los reglamentos de construcción de Ciudad de México— establecen requisitos específicos de protección activa y pasiva que van más allá de los exigidos para espacios comparables en superficie.
Por qué los estacionamientos subterráneos son alto riesgo
La combinación de factores de riesgo en un estacionamiento subterráneo no tiene paralelo en otros usos del edificio.
Carga de combustible concentrada. Cada automóvil representa entre 40 y 60 litros de gasolina, más los plásticos del tablero y paneles interiores, los neumáticos (aproximadamente 5 kg de hule por llanta) y los fluidos de transmisión y frenos. Un cajón de estacionamiento estándar de 5 x 2.5 metros concentra una carga de fuego equivalente a la de un almacén de materiales de media densidad. Con cajones alineados a 0.8-1.0 metros entre vehículos, la propagación lateral es prácticamente inmediata.
Acumulación de gases y ventilación limitada. Los vehículos de gasolina y diésel generan monóxido de carbono (CO) en operación normal, y los vapores de gasolina evaporada son más pesados que el aire y tienden a acumularse en las zonas bajas. Un incendio añade gases de combustión incompleta —CO, dióxido de nitrógeno, vapores de plástico— en concentraciones que alcanzan niveles letales para personas en el área antes de que el fuego se vea desde la rampa de acceso. La ventilación natural no existe en niveles subterráneos, y la ventilación mecánica instalada para calidad de aire no siempre está dimensionada para extracción de humo en emergencia.
Acceso restringido para bomberos. Las rampas de acceso tienen alturas libres típicas de 2.0 a 2.4 metros —insuficientes para la mayoría de los camiones de bomberos—, giros de radio mínimo y capacidad de carga limitada. Los bomberos deben ingresar a pie con equipo de protección personal en un ambiente con visibilidad prácticamente nula. Esto hace que la supresión automática instalada no sea un complemento sino el sistema primario de control del incendio.
La estructura actúa como horno. Las losas y muros de concreto absorben calor y lo reradiatan hacia el espacio interior, elevando la temperatura del ambiente incluso en zonas alejadas del foco. Esto acelera la degradación de los sistemas de protección pasiva y puede provocar el colapso parcial de la losa si el incendio no se controla en los primeros 15-20 minutos.
Marco normativo: reglamento de construcción y NFPA 88A
En México, la normativa aplicable a estacionamientos subterráneos es el resultado de la combinación entre reglamentos locales y normas técnicas internacionales adoptadas como referencia.
El Reglamento de Construcciones para el Distrito Federal (RCDF) y sus Normas Técnicas Complementarias deben revisarse para determinar los requisitos de supresión automática y extracción de humo aplicables a cada proyecto.
NFPA 88A (Standard for Parking Structures) es la norma técnica de referencia para el diseño de estacionamientos en todos sus tipos. Para estacionamientos cerrados —aquellos con ventilación mecánica en lugar de ventilación natural— NFPA 88A requiere sistemas de rociadores automáticos conformes a NFPA 13 en todos los niveles. Define también los criterios de clasificación del tipo de estacionamiento (abierto, cerrado, semiautomático) que determinan qué sistemas son obligatorios.
La NOM-002-STPS-2010 aplica cuando el estacionamiento es parte de un centro de trabajo: sus caps. 7, 8, 9 y 11 abordan las condiciones de prevención y protección, el plan de atención a emergencias, las brigadas y la capacitación.
Diseño de rociadores conforme a NFPA 13
La clasificación de riesgo del estacionamiento determina los parámetros hidráulicos de diseño del sistema conforme a NFPA 13, cap. 19.
La densidad, el área de operación y el suministro de agua se determinan mediante el cálculo hidráulico del proyecto. Las zonas con usos distintos a los cajones de pasajeros deben revisarse por separado para definir su clasificación y protección.
La separación, el área de cobertura, la altura de instalación y el tipo de rociador se deben definir en los planos y cálculos hidráulicos de NFPA 13, cap. 28.
Las condiciones de instalación de tuberías y válvulas se revisan en NFPA 13, cap. 16; la selección del sistema debe considerar la corrosión y el riesgo de congelación propios del inmueble.
Ventilación mecánica de humo conforme a NFPA 92
La ventilación mecánica en estacionamientos subterráneos cumple dos funciones distintas que no deben confundirse: la ventilación ordinaria de calidad de aire (extracción de CO y vapores) y la ventilación de control de humo en emergencia. NFPA 92 (Standard for Smoke Control Systems) establece los criterios de diseño para la segunda.
El sistema de ventilación de emergencia debe dirigir el humo hacia los puntos de extracción sin comprometer las vías de evacuación. El caudal y la velocidad de aire se definen mediante el análisis de control de humo del proyecto y los requisitos locales aplicables.
El interbloqueo entre el sistema de supresión y la ventilación de humo es un punto crítico de diseño. La secuencia estándar contempla que al activarse la alarma de incendio (señal NFPA 72), el sistema de climatización ordinaria se detiene para evitar dispersar el humo hacia áreas no afectadas, y simultáneamente se activa el modo de ventilación de emergencia con extracción dirigida. Esta secuencia debe programarse en el panel de control del edificio y probarse anualmente como parte del mantenimiento conforme a NFPA 25 y NFPA 72.
La especificación de los ventiladores de humo debe responder al análisis de control de humo y a los requisitos de listado o certificación que correspondan al proyecto.
Vehículos eléctricos: un desafío nuevo para el diseño existente
La proliferación de vehículos eléctricos (VE) en México —acelerada por la reducción de costos de modelos chinos y la expansión de puntos de carga— introduce un riesgo que los sistemas de protección diseñados para vehículos de combustión interna no contemplan adecuadamente.
El incendio de una batería de litio no sigue la dinámica de un incendio de gasolina. El fenómeno de thermal runaway (propagación térmica descontrolada entre celdas) genera un incendio de baja llama pero alta temperatura interna que puede persistir durante horas o incluso reiniciarse después de aparentemente haberse extinguido. Los rociadores automáticos pueden controlar el incendio superficial, pero no penetran hasta las celdas internas de la batería donde la reacción exotérmica continúa.
El manejo correcto de un incendio de batería de litio en estacionamiento subterráneo requiere inundación prolongada con agua del vehículo —en algunos casos miles de litros durante varias horas— para enfriar las celdas por debajo de la temperatura de propagación térmica. Esto implica que el sistema de rociadores debe estar diseñado con suficiente caudal de agua para mantener la operación sostenida, y que el desagüe del estacionamiento debe ser capaz de manejar el volumen de agua descargado sin inundar los niveles inferiores.
Para instalaciones nuevas o adecuaciones con infraestructura de carga eléctrica, se recomienda consultar las guías técnicas vigentes de NFPA y de la autoridad competente para definir los procedimientos de supresión.
Tabla: sistema de protección por zona de estacionamiento
| Zona del estacionamiento | Riesgo específico | Sistema recomendado | Norma aplicable |
|---|---|---|---|
| Área de cajones (nivel general) | Incendio vehicular, propagación entre autos | Rociadores definidos por cálculo hidráulico | NFPA 13, NFPA 88A |
| Zona de carga eléctrica | Thermal runaway de batería de litio | Rociadores húmedos + caudal adicional para inundación | NFPA 13, guías VE en desarrollo |
| Rampa de acceso | Incendio vehicular en tránsito, propagación a niveles | Rociadores húmedos o detección temprana + alarma | NFPA 13, NFPA 88A |
| Cuarto de bombas e instalaciones | Incendio eléctrico o mecánico | Rociadores + extintores tipo ABC | NFPA 13, NOM-002-STPS |
| Caseta de control y cobro | Riesgo de oficina, equipo electrónico | Rociadores convencionales | NFPA 13 |
| Escaleras y rutas de evacuación | Migración de humo desde área de cajones | Ventilación de presurización + detector de humo | NFPA 92, NFPA 72 |
| Plenums y ductos de ventilación | Propagación de humo entre zonas | Detectores de conducto + dampers cortafuego | NFPA 72, NFPA 90A |

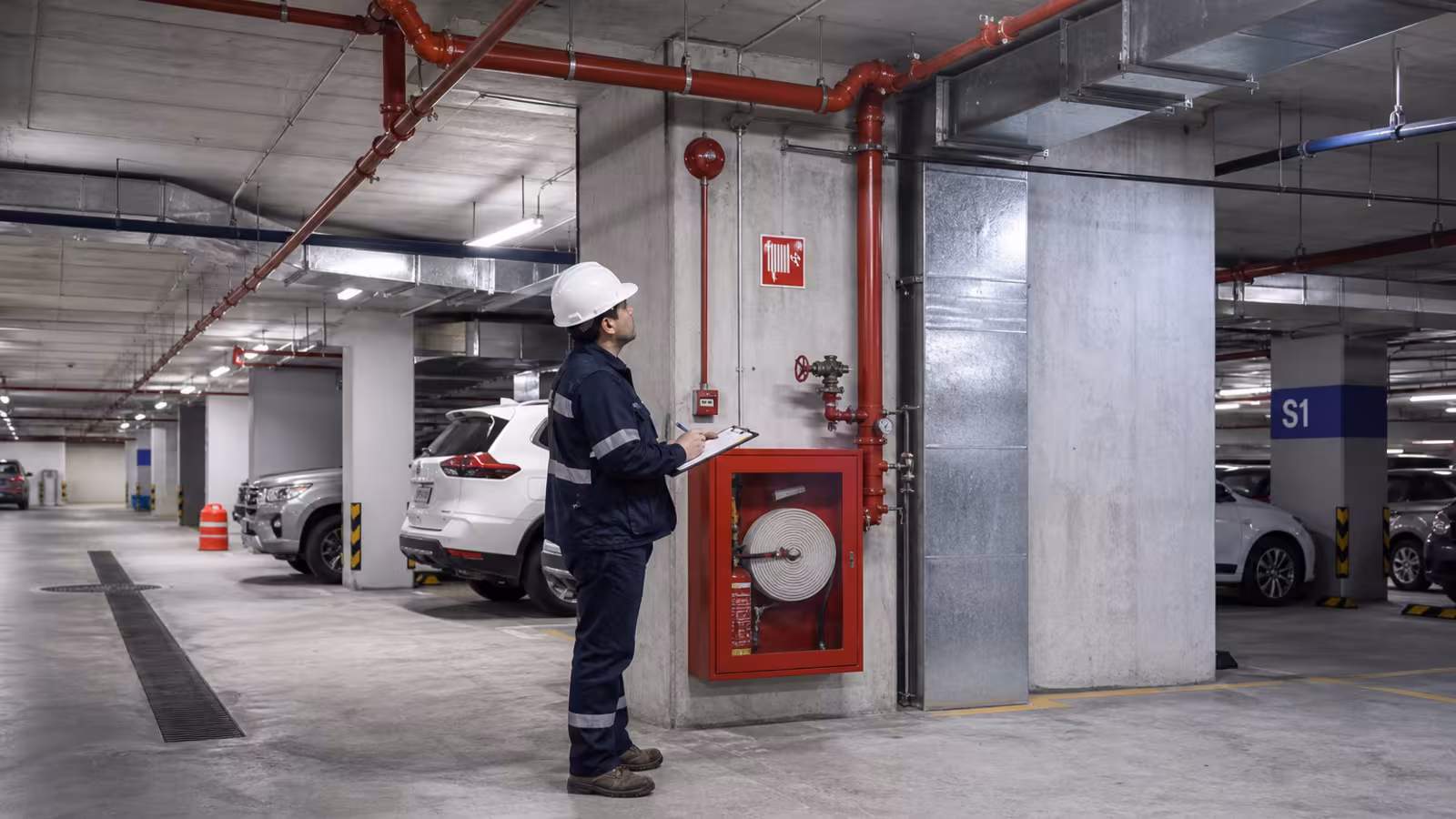

Gabinetes e hidrantes: la supresión manual en estacionamientos
Los sistemas automáticos controlan el incendio en sus etapas iniciales, pero los gabinetes contra incendios y conexiones siamesas son imprescindibles para que las brigadas internas y los bomberos puedan atacar el fuego una vez establecido.
NFPA 14, cap. 10, establece para los sistemas de standpipe Clase I y III 100 PSI residuales en la salida de 2½ pulgadas más remota, con 500 GPM para el primer montante y 250 GPM por cada montante adicional. El diseño del sistema y las salidas requeridas deben definirse en el proyecto conforme a su clasificación.

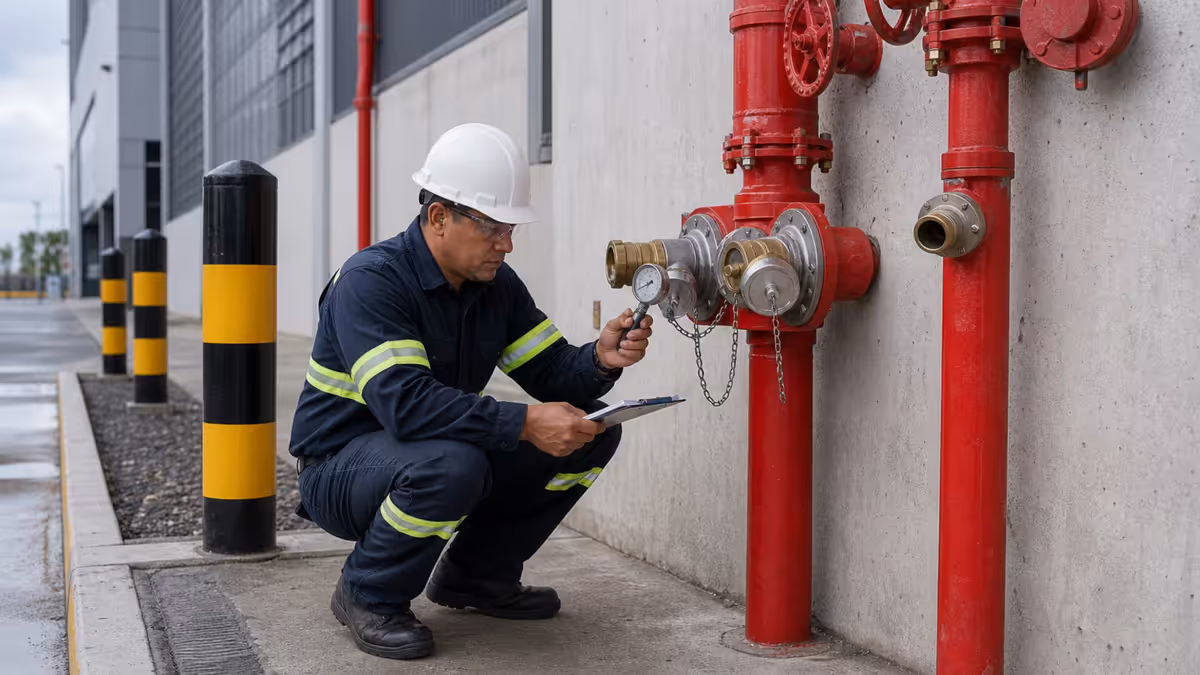

Las conexiones siamesas de carga exterior deben estar claramente señalizadas, accesibles desde la vía pública y compatibles con los acoplamientos de los equipos del cuerpo de bomberos local. En Ciudad de México, el estándar es acoplamiento tipo Storz de 4” con reductor a 2½” para cada salida.
Los gabinetes contra incendios para uso de brigadas internas deben especificarse de acuerdo con el diseño del sistema, la capacitación de la brigada y los requisitos de señalización aplicables. La ubicación debe permitir una respuesta operativa en el área que cubre cada gabinete.
Para proyectos de estacionamientos subterráneos nuevos o adecuación de instalaciones existentes, el equipo de ingeniería de Gama de México puede asesorarle en la especificación de rociadores, válvulas, gabinetes e hidrantes certificados UL y FM que cumplan con NFPA 13, NFPA 14 y NFPA 88A. Contáctenos para revisar el diseño de su proyecto.
