NFPA 20 establece los criterios de selección e instalación de una bomba contra incendio estacionaria. La bomba se elige a partir de la demanda hidráulica, la fuente de agua, la condición de succión, el accionamiento y las pérdidas reales de la red; su curva y pruebas deben confirmar que el conjunto entrega el desempeño previsto al sistema.
¿Qué es la NFPA 20?

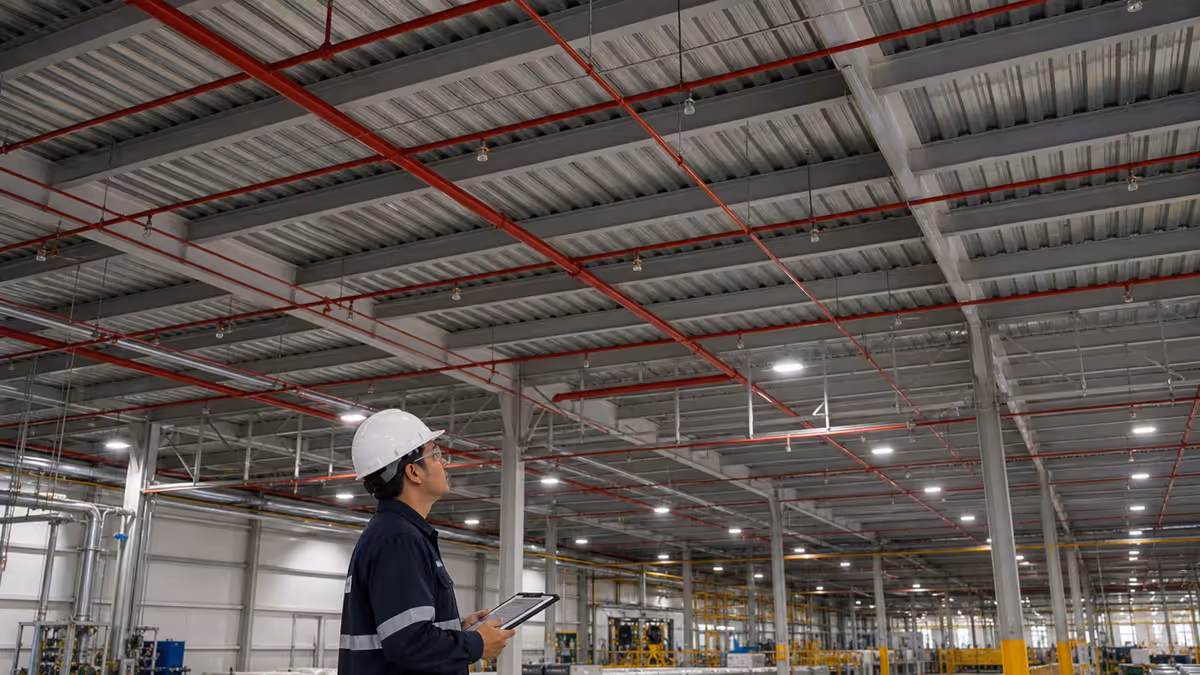

NFPA 20 concentra los requisitos de instalación de bombas contra incendio y sus controladores. Se coordina con NFPA 13, NFPA 14 o NFPA 24 según el sistema que alimenta, y con NFPA 25 para inspección, prueba y mantenimiento.
Tipos de bomba
El primer punto que se suele simplificar demasiado es la selección del tipo de bomba. En la práctica industrial mexicana, la bomba centrífuga horizontal sigue siendo la más común para instalaciones de superficie, desde plantas de manufactura hasta centros de distribución. Trabaja con un impulsor montado en un eje horizontal, accionado por motor eléctrico o motor diésel, y se maneja en rangos que pueden ir de 250 hasta 5000 GPM según el modelo y la demanda del proyecto. Es una configuración mecánicamente accesible, relativamente fácil de mantener y con un historial de confiabilidad bien documentado. Sin embargo, no siempre es la respuesta correcta. Cuando el suministro de agua viene de una cisterna enterrada, un pozo profundo o un depósito por debajo de la cota de la bomba, la centrífuga horizontal puede tener problemas serios de succión si no se resuelve bien la columna de agua disponible. Ahí es donde la bomba vertical tipo turbina empieza a justificarse, porque su impulsor trabaja sumergido en el agua y elimina de raíz el problema de cebado y de presión neta positiva de succión.
En revisiones de campo se han documentado proyectos donde se especificó una bomba horizontal porque era la que el contratista conocía mejor, y después hubo que rediseñar la succión completa porque la cisterna estaba tres metros abajo del nivel de la bomba y la NPSH disponible no alcanzaba. Ese tipo de error no se descubre en el cálculo de gabinete cuando el ingeniero asume que la succión es positiva. Se descubre cuando la bomba cavita en la prueba de aceptación, vibra de forma anormal o simplemente no entrega el caudal esperado al punto de operación. La selección del tipo de bomba no empieza por el catálogo del fabricante; empieza por saber de dónde viene el agua, a qué cota está, qué presión hay disponible y qué condición de succión va a encontrar el equipo en operación real.
Bomba jockey y controlador
La bomba jockey compensa pequeñas caídas de presión sin provocar el arranque de la bomba principal. Su capacidad y puntos de arranque se definen con el diseño del sistema y el controlador debe reflejar esa secuencia. Para ampliar el tema, consulta la guía de bomba jockey.

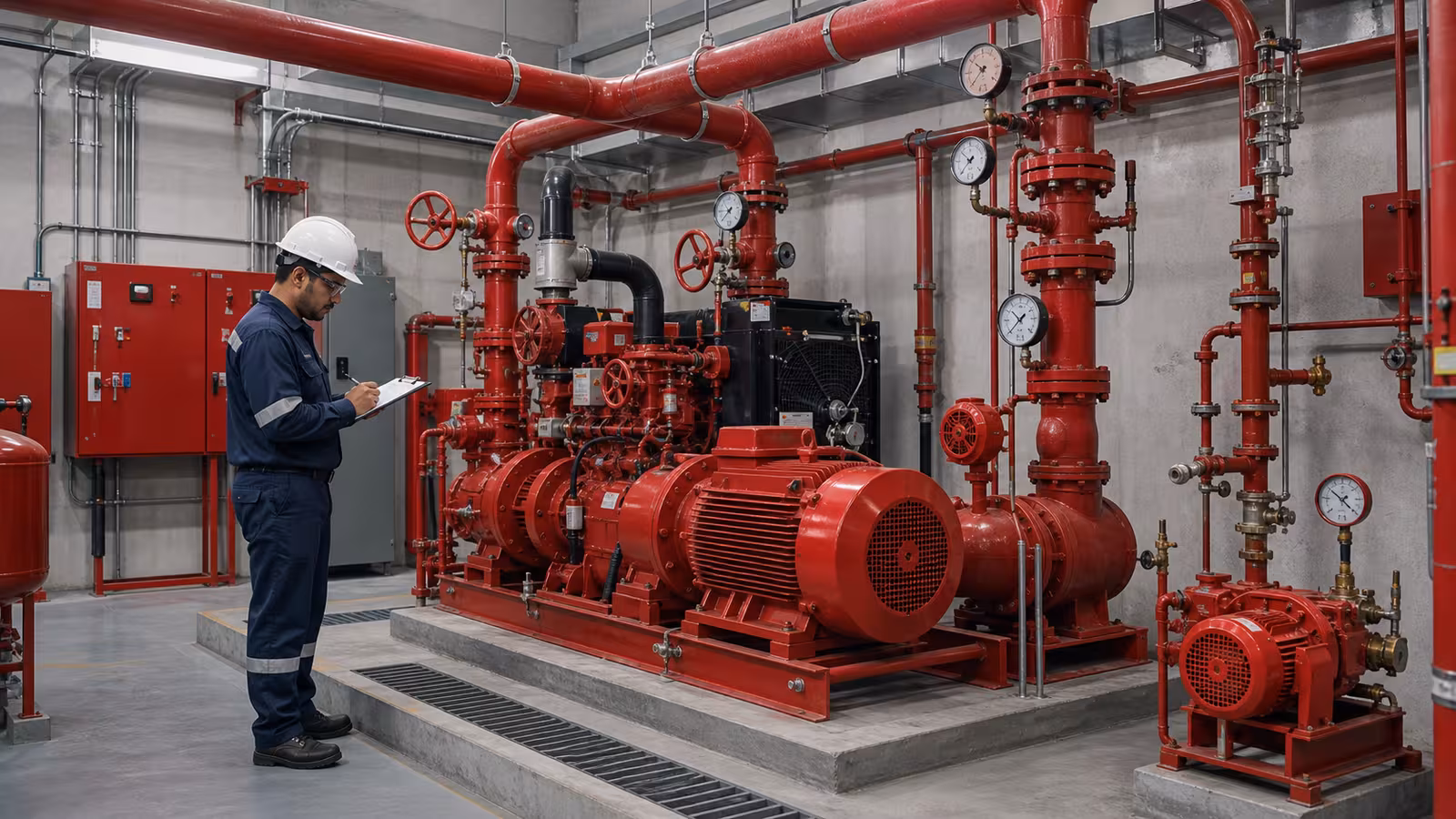

Cuarto de bombas contra incendio: requisitos

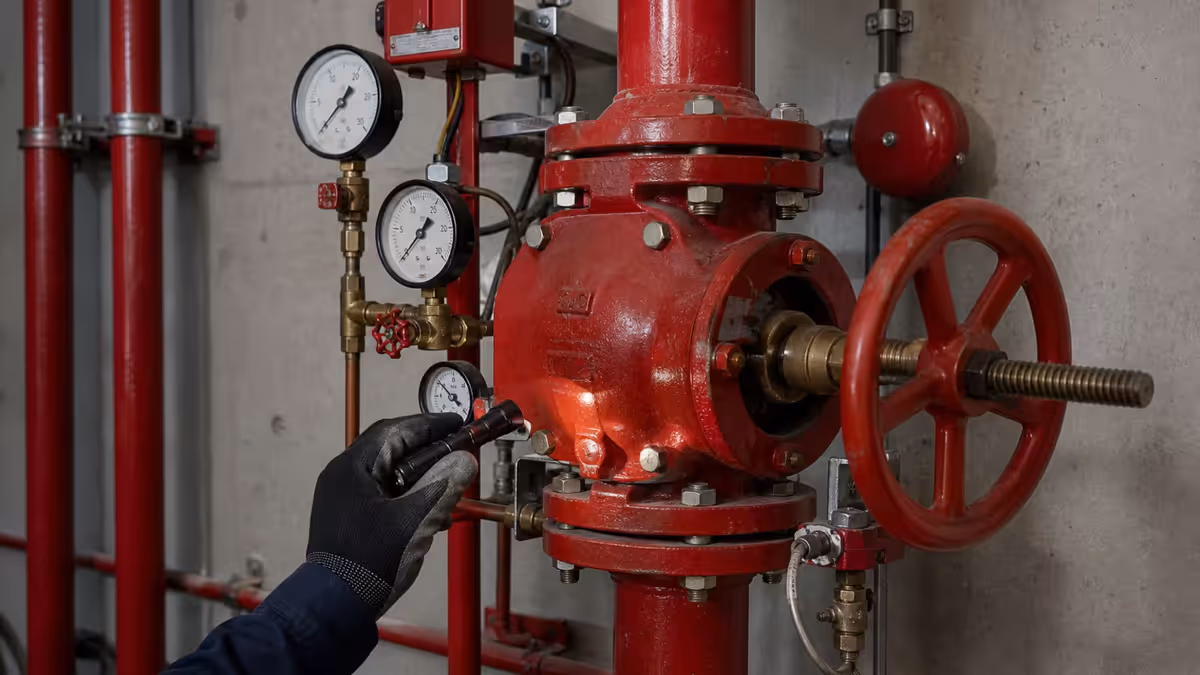

El cuarto de bombas debe permitir acceso, ventilación, drenaje, iluminación y mantenimiento seguro del conjunto. En la succión, una válvula de compuerta OS&Y del mismo diámetro y en posición normal abierta permite verificar el suministro. Una maniobra incompleta puede reducir el caudal disponible y sólo se detecta al comparar la prueba con la curva esperada.
En la descarga, el arreglo de válvulas tiene otra lógica pero igual importancia. Una válvula de retención inmediatamente después de la bomba impide que el agua del sistema regrese a través del impulsor cuando la bomba está parada. Sin esa válvula, o con una que no selle correctamente, la presión de la red se drena de vuelta hacia la succión, los rociadores pierden su presión de standby y el sistema queda vulnerable sin que ninguna alarma lo indique. Después de la retención va otra OS&Y para aislamiento, y entre ambas suele colocarse la conexión de prueba con su medidor de flujo. Ese arreglo no es caprichoso; es la secuencia que permite probar la bomba, aislar la descarga para mantenimiento y proteger la red de flujo inverso, todo sin comprometer la disponibilidad del sistema.
Curva y selección hidráulica
El dimensionamiento se obtiene de la demanda más desfavorable del sistema, incluidas pérdidas por fricción, elevación, longitud de red y dispositivos conectados. No debe seleccionarse por una tabla aislada: el cálculo hidráulico determina el punto real de caudal y presión.
La curva de una bomba contra incendio se verifica en puntos de caudal cero, caudal nominal y 150 % del caudal nominal; en este último punto debe entregar al menos 65 % de la presión nominal. La ficha técnica es un punto de partida: la prueba de aceptación compara el equipo instalado, la succión y las pérdidas reales con la curva aprobada.
La fuente de energía de la bomba merece una sección aparte porque es donde muchos proyectos se complican sin necesidad. NFPA 20 exige que la bomba contra incendios tenga un suministro eléctrico confiable e independiente del sistema general del edificio. Eso no significa necesariamente una acometida dedicada desde la compañía eléctrica, pero sí significa que la alimentación no debe pasar por el mismo tablero de distribución que alimenta iluminación, HVAC o proceso. En plantas industriales de Monterrey o del corredor del Bajío, donde los cortes eléctricos no son infrecuentes, muchos proyectos optan directamente por motor diésel como accionamiento principal o como respaldo del motor eléctrico. El motor diésel trae sus propias exigencias: arranque automático por caída de presión, tanque de combustible para un mínimo de ocho horas de operación continua, sistema de precalentamiento del bloque, baterías de arranque con cargador automático y prueba de arranque semanal. Todo eso tiene que funcionar sin intervención humana el día del evento.
Pruebas según NFPA 25
La aceptación comprueba flujo, presión, arranque automático y el comportamiento bajo demanda. Después, NFPA 25, cap. 8, guía la inspección, prueba y mantenimiento de bombas. Si la curva real se desvía de la aprobada, se investiga la fuente, succión, válvulas, accionamiento o instrumentación antes de cerrar el hallazgo.
El mantenimiento posterior debe seguir NFPA 25, cap. 8, y el programa específico del fabricante. Las bitácoras deben documentar condición automática, posición de válvulas, presiones, arranques y resultados de prueba. En revisiones de campo son comunes las baterías descargadas, combustible contaminado o válvulas de succión parcialmente cerradas; cada condición debe corregirse y verificarse antes de depender del equipo.
Un error que se repite con frecuencia en proyectos medianos es separar la selección de la bomba de la selección de las válvulas y las conexiones, como si fueran dos compras independientes. No lo son. La bomba necesita un arreglo específico de válvulas de compuerta, válvulas de retención y válvulas mariposa que deben corresponder en diámetro, presión nominal, material y certificación con el resto del sistema. Una válvula de succión subdimensionada introduce pérdidas que afectan directamente la NPSH disponible. Una retención de descarga que no sella bien compromete la presión de standby. Una mariposa de supervisión que no reporta posición deja un punto ciego en el monitoreo. Cada componente del arreglo de bombeo tiene una función específica dentro de NFPA 20, y la cadena se rompe por el eslabón más débil.
Selección, instalación y puesta en servicio
La selección comienza con una memoria hidráulica vigente. Debe identificar la demanda que gobierna, el punto remoto, la fuente disponible, elevaciones, pérdidas de tubería y el margen que aportan o consumen válvulas, medidores y dispositivos de control. El proveedor de la bomba necesita esa información para proponer una curva; la curva por sí sola no sustituye el cálculo ni permite inferir que funcionará con una succión distinta a la considerada en fábrica.
La fuente de agua merece una revisión independiente. Para una cisterna se documentan nivel mínimo operativo, capacidad útil, condición de reposición y geometría de la succión. Para un tanque o una red pública se comprueba la presión disponible en la condición relevante. El objetivo es evitar aire, vórtices, restricciones y condiciones que reduzcan el desempeño de la bomba cuando el sistema demande agua. Cualquier cambio de nivel, ampliación de red o modificación de la fuente debe volver a evaluarse contra el cálculo original.
El accionamiento se decide por la confiabilidad del suministro y el contexto del inmueble. Un motor eléctrico requiere alimentación y controlador adecuados; un motor diésel requiere combustible, baterías, ventilación, escape y mantenimiento de sus auxiliares. En ambos casos, el cuarto debe permitir revisar placas, manómetros, válvulas, acoplamientos y controles sin desmontar tubería ni obstaculizar una salida. La identificación de componentes reduce errores durante mantenimiento y ayuda a restablecer la configuración normal después de una maniobra.
Antes de aceptar el sistema, conviene revisar que la bomba, el controlador, la válvula de succión, la check de descarga, la válvula de aislamiento y el arreglo de prueba correspondan a planos y fichas aprobados. La prueba se documenta con fecha, personal, instrumentos, lecturas y condición de válvulas. Si un resultado se aleja de la curva, no basta con ajustar la lectura: se revisan instrumentación, succión, válvulas, velocidad, sentido de giro y restricciones antes de decidir una corrección.
El expediente de operación debe conservar la curva aprobada, manuales, planos, prueba de aceptación, bitácoras y lista de deficiencias. Esta información permite distinguir una variación real de una lectura aislada y facilita que mantenimiento, ingeniería y aseguradora trabajen sobre el mismo estado del sistema. Las ampliaciones posteriores deben actualizar la demanda y los planos; una bomba que funcionaba para una etapa anterior puede no cubrir una red modificada.
La recepción de equipos también forma parte de la calidad del proyecto. Se cotejan modelo, diámetro de conexiones, presión nominal, sentido de flujo, accesorios, certificaciones requeridas por la especificación y estado físico antes de instalarlos. Durante el montaje se protegen las conexiones de entrada de residuos y se verifica que los indicadores y manómetros queden legibles. Una entrega completa no equivale a una instalación lista: la condición final depende de la alineación, soportación, alimentación, drenaje, instrumentación y pruebas del conjunto.
El programa de mantenimiento debe tener responsables y rutas claras. Las observaciones no se cierran con una nota genérica: cada una describe el componente, condición detectada, acción correctiva, fecha y resultado de la verificación posterior. Cuando una bomba o una válvula queda temporalmente fuera de servicio, el responsable debe conocer el área afectada y aplicar el procedimiento de deterioro del sistema. Esta disciplina evita que una intervención de rutina deje una parte de la red sin protección sin que el resto de la organización lo advierta. La revisión de cambios de proceso, ampliaciones y nuevas conexiones debe formar parte de la misma rutina, pues son modificaciones que pueden alterar la demanda sin cambiar físicamente el cuarto de bombas.
Para cerrar con un criterio práctico: la selección de una bomba contra incendios no es una decisión que se pueda tomar con un catálogo y una tabla de caudales. Requiere conocer la fuente de agua, la cota de succión, la demanda hidráulica real del sistema, las pérdidas de la red, la condición eléctrica del sitio, los requisitos de la aseguradora, la norma aplicable y la logística de mantenimiento a largo plazo. Cuando todos esos puntos están resueltos, la selección se vuelve clara. Cuando alguno se asume o se salta, el riesgo de que el sistema falle exactamente cuando se necesita sube de forma proporcional.
