Los monitores contra incendios son un activo crítico en la estrategia de continuidad operativa de cualquier organización con riesgo de incendio relevante. Cuando están bien diseñados e integrados, permiten control temprano del evento, reducción de exposición del personal y protección de activos de alto valor. Cuando están mal especificados o mal operados, se convierten en un punto de falla de alto impacto técnico, legal y financiero.
Este manual está diseñado para empresas que requieren un documento realmente funcional para toma de decisiones, implementación y control. Está orientado a responsables de EHS, ingeniería, mantenimiento, compras técnicas, cumplimiento y protección civil interna. El objetivo es proporcionar una guía completa y profesional para diseñar, instalar, operar y mantener un monitor contra incendios industrial en México con enfoque de cumplimiento y desempeño.

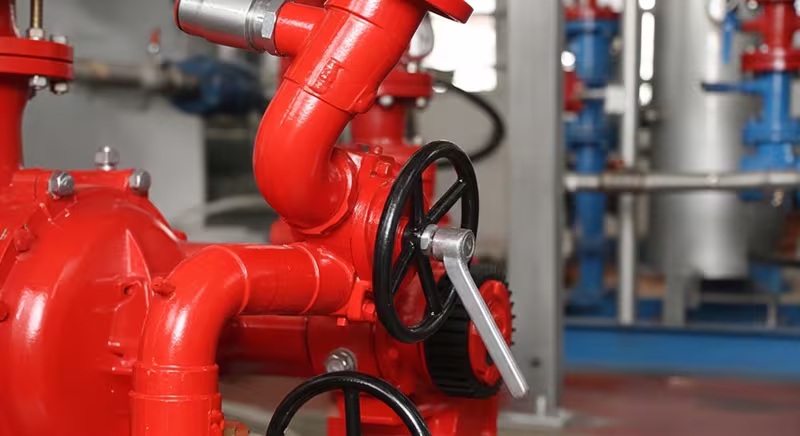

Descripción técnica: Monitor de agua contra incendios para control de incendios de gran desarrollo y enfriamiento de exposiciones en entorno industrial.
1. Resumen Ejecutivo para Dirección y Gerencia
Si tu empresa tiene riesgo de incendio moderado o alto, no basta con tener extintores y mangueras. Debes validar si tus escenarios de diseño exigen equipos de alto caudal y largo alcance. Ahí es donde los monitores de agua contra incendios generan valor operativo real.
Qué resuelve un monitor bien implementado
- Ataque a distancia en escenarios de alta energía térmica.
- Enfriamiento continuo de exposiciones críticas.
- Integración con agua/espuma según tipo de riesgo.
- Menor exposición de brigadas a condiciones peligrosas.
- Mejor trazabilidad de cumplimiento técnico y documental.
Qué riesgos reduce a nivel negocio
- Paros no planificados por incendio.
- Daño catastrófico a activos críticos.
- Hallazgos de auditoría por incumplimiento.
- Incremento de siniestralidad y presión de asegurabilidad.
2. Marco Normativo y de Cumplimiento (México)
En proyectos de protección contra incendios industrial, el cumplimiento debe construirse con un enfoque integral, no aislado.
Referencias principales para empresa
| Marco | Enfoque | Implicación práctica para monitores |
|---|---|---|
| LFT | Seguridad y salud en el trabajo | Obligación patronal de condiciones seguras y cumplimiento de NOM aplicables |
| RFSSST | Gestión operativa de seguridad y salud | Clasificación de riesgo, equipos contra incendio, plan, brigadas, revisiones y registros |
| NOM-002-STPS-2010 | Prevención y protección contra incendios | Criterios de organización, control, programa de mantenimiento y evidencia documental |
| LGPC + ámbito local | Protección civil y gestión de emergencias | Programa Interno y estructura de respuesta acorde al riesgo de la instalación |
Normas técnicas de referencia internacional (ingeniería)
Dependiendo del proyecto, se consideran lineamientos de referencia como NFPA 11, NFPA 15, NFPA 20, NFPA 24 y NFPA 25 para diseño, bombeo, red y mantenimiento. Estas referencias se adoptan de manera técnica según alcance contractual y requerimientos de cliente/aseguradora.
Nota profesional: el cumplimiento regulatorio final debe validarse contra la autoridad competente y requisitos locales vigentes del estado/municipio de la instalación.
3. Criterios de Ingeniería para Definir si Necesitas Monitores
No todas las plantas requieren el mismo nivel de protección. La decisión debe salir de una matriz de riesgo y desempeño esperado.
Matriz de decisión rápida
| Condición de la instalación | ¿Monitor recomendado? | Justificación técnica |
|---|---|---|
| Áreas extensas de proceso abierto | Sí | Se requiere alcance superior al ataque manual |
| Tanques, cargaderos o hidrocarburos | Sí | Posible necesidad de agua/espuma y ataque a distancia |
| Áreas confinadas de bajo riesgo | Caso a caso | Puede resolverse con sistemas convencionales |
| Alta radiación térmica potencial | Sí | Reduce exposición de brigadas |
| Requisito de aseguradora/corporativo | Sí | Cumplimiento de especificación técnica formal |
Variables de cálculo mínimas
- Riesgo de incendio por área/proceso.
- Caudal objetivo de control o enfriamiento.
- Presión disponible en punto de conexión.
- Distancia y cobertura requerida.
- Tipo de agente extintor a aplicar.
- Compatibilidad con red hidráulica existente.
4. Arquitectura de Solución: Cómo Debe Verse un Sistema Robusto
Una solución profesional no se limita al monitor. Debe integrarse con toda la cadena hidráulica y operativa.
Componentes críticos
- Monitor (manual, remoto, fijo, portátil u oscilatorio).
- Boquilla compatible con escenario (agua/espuma).
- Base y anclaje estructural.
- Válvula de aislamiento y accesorios de operación.
- Red hidráulica con capacidad real de flujo/presión.
- Integración a plan de emergencias y brigadas.
- Programa de mantenimiento y trazabilidad documental.
Tipos de monitores y uso recomendado
| Tipo | Aplicación ideal | Fortaleza principal |
|---|---|---|
| Manual tipo corazón | Industria general, terminales, patios | Robustez y control mecánico confiable |
| Cuello de cisne | Espacios con geometría específica | Perfil funcional y versatilidad de montaje |
| Certificado FM/UL | Proyectos corporativos/asegurables | Soporte documental y desempeño validado |
| Control remoto | Alto riesgo de exposición humana | Operación segura desde punto protegido |
| Oscilatorio | Enfriamiento sectorizado | Barrido automático para cobertura repetitiva |
Consulta la línea de monitores contra incendios y subfamilias tipo corazón, cuello de cisne, certificado FM y UL Listed.
Descripción técnica: Monitor certificado para entornos industriales con alta exigencia operativa y requerimientos de trazabilidad.
5. Guía de Instalación Profesional (Paso a Paso)
Esta sección está pensada para que puedas usarla como protocolo base de implementación.
Fase 1: Ingeniería y levantamiento
- Levantamiento de layout y obstáculos.
- Confirmación de cobertura efectiva por zona.
- Definición de base estructural y accesibilidad.
- Validación hidráulica preliminar.
Fase 2: Montaje mecánico
- Construcción/adecuación de base.
- Alineación de equipo y tolerancias.
- Fijación y torque de anclajes.
- Verificación de estabilidad operativa.
Fase 3: Integración hidráulica
- Conexión a red con diámetro adecuado.
- Instalación de válvulas y accesorios críticos.
- Verificación de compatibilidad de conexiones.
- Limpieza de línea previa a pruebas.
Fase 4: Pruebas de aceptación
- Prueba de estanqueidad e integridad.
- Prueba funcional de giro/elevación.
- Prueba de desempeño (caudal, presión, alcance).
- Registro formal con criterios de aceptación.
Matriz de calidad de instalación (QA/QC)
| Punto de control | Criterio de aceptación | Evidencia |
|---|---|---|
| Base y anclaje | Sin deformación, alineado y estable | Reporte de instalación + fotos |
| Operación mecánica | Giro y elevación sin trabas | Checklist funcional firmado |
| Integración hidráulica | Sin fugas, presión estable | Bitácora de prueba |
| Cobertura real | Alcance acorde a diseño | Reporte de prueba de campo |
| Seguridad de acceso | Operación y mantenimiento seguros | Inspección EHS |
6. Guía de Uso Operativo por Escenario
La operación segura debe estar normalizada para evitar variabilidad entre turnos.
6.1 Checklist preoperacional (turno)
- Área libre de obstrucciones.
- Válvulas en posición definida.
- Boquilla y unión sin daño visible.
- Comunicación activa con mando de emergencia.
- Brigadistas con EPP y roles definidos.
6.2 Protocolo de arranque
- Confirmar escenario y objetivo táctico.
- Abrir alimentación según secuencia definida.
- Ajustar orientación y patrón de descarga.
- Mantener comunicación con comando.
- Registrar tiempos e incidencias.
6.3 Protocolo de cierre
- Reducir descarga de forma controlada.
- Cerrar válvulas en secuencia segura.
- Inspección postevento del equipo.
- Registro técnico y hallazgos.
- Generar acción correctiva si aplica.
Reglas críticas de seguridad
- No operar sin línea de retiro segura.
- Evitar exposición directa al eje de reacción.
- No improvisar patrón de ataque fuera de procedimiento.
- No reintegrar equipo a servicio sin inspección postevento.
7. Mantenimiento Basado en Confiabilidad
En un sistema de sistemas contra incendios, el mantenimiento reactivo es insuficiente. Debes migrar a un esquema preventivo con evidencia.
Programa recomendado
| Frecuencia | Actividad | Responsable |
|---|---|---|
| Diario/Turno | Verificación visual de estado y accesibilidad | Operación/Mantenimiento |
| Mensual | Operación mecánica y revisión de sellos/uniones | Mantenimiento |
| Trimestral | Prueba funcional con descarga controlada | Mantenimiento + Seguridad |
| Semestral | Inspección integral de base, corrosión y accesorios | Ingeniería/Mantenimiento |
| Anual | Prueba de desempeño completa y actualización documental | Ingeniería + EHS |
Criterios de retiro temporal de servicio
- Fuga persistente en unión crítica.
- Dificultad de operación mecánica.
- Daño estructural en base/anclaje.
- Pérdida de desempeño respecto a diseño.
8. Competencias del Personal y Gobierno Operativo
Un monitor sin personal entrenado no es un sistema funcional. El estándar recomendado para empresas incluye:
Perfil mínimo de brigadistas de monitor
- Conocimiento del plan de emergencia.
- Entrenamiento práctico en arranque/cierre.
- Competencia en comunicación táctica.
- Capacidad para operar bajo estrés.
Plan de entrenamiento sugerido
- Inducción técnica inicial por tipo de monitor.
- Práctica de operación por escenario (agua/espuma).
- Simulacros trimestrales con indicadores.
- Reentrenamiento anual y por cambios de proceso.
Indicadores de madurez operativa
- % de brigadistas certificados por turno.
- Tiempo de activación al primer chorro.
- % de simulacros ejecutados vs plan.
- % de hallazgos cerrados antes de auditoría.
9. Expediente Documental: Formato Profesional Recomendado
Para generar confianza ante auditoría interna, cliente corporativo o aseguradora, utiliza un expediente técnico único por instalación.
Índice mínimo del expediente
- Diagnóstico de riesgo y alcance del sistema.
- Memoria técnica de selección de monitor.
- Planos de ubicación e integración hidráulica.
- Protocolos de operación normal y emergencia.
- Programa de mantenimiento anual.
- Reportes de pruebas y registros históricos.
- Capacitación y simulacros de brigada.
- Acciones correctivas y evidencia de cierre.
Formato funcional de acta de prueba (plantilla base)
Fecha:
Sitio / Área:
Equipo:
Objetivo de prueba:
Condiciones iniciales:
Presión registrada:
Caudal estimado/medido:
Alcance observado:
Resultado (Aprobado / Condicionado / No aprobado):
Hallazgos:
Acciones correctivas:
Responsable y fecha compromiso:
Firma técnica:10. Beneficios de Implementación Correcta (Técnicos y de Negocio)
Beneficios técnicos
- Mayor desempeño de ataque y enfriamiento.
- Mejor integración con red contra incendio.
- Menor variabilidad operativa entre turnos.
- Mejor disponibilidad del sistema.
Beneficios de negocio
- Menor exposición a pérdidas por incendio.
- Mayor confianza en auditorías y revisiones.
- Mejor gobernanza de cumplimiento.
- Mejor percepción de cliente/aseguradora sobre tu estándar de seguridad.
11. Por Qué Confiar en Nosotros
Nuestro enfoque combina ingeniería aplicada, operación real y cumplimiento documental. No vendemos un equipo aislado; construimos una solución.
Lo que aportamos en cada proyecto
- Diagnóstico técnico por riesgo y proceso.
- Recomendación de configuración correcta.
- Soporte de integración con boquillas, mangueras, válvulas y conexiones.
- Acompañamiento en pruebas, arranque y estandarización operativa.
- Enfoque práctico de cumplimiento para empresas en México.

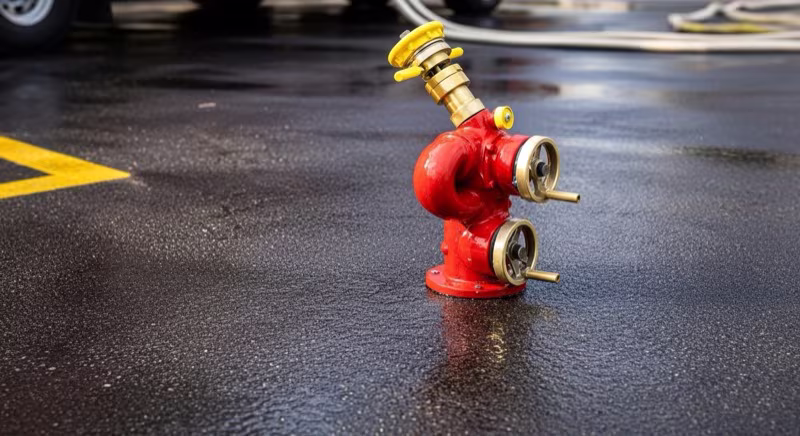

Descripción técnica: Monitor UL Listed para proyectos de alta exigencia operativa, cumplimiento y confiabilidad.
12. Cobertura Nacional y Soporte Multisitio
Atendemos proyectos con venta de monitores contra incendios en México y soporte técnico para empresas con una o múltiples sedes:
- Norte: manufactura, energía, minería y logística.
- Centro: corporativo, industrial y servicios críticos.
- Golfo/Sur: hidrocarburos y petroquímica.
- Sureste: infraestructura estratégica e industria regional.
Con entregas seguras y coordinación técnica para estandarizar criterios de seguridad entre plantas.
13. Preguntas Frecuentes de Alto Valor para Empresa
¿Qué diferencia hay entre tener monitor y tener sistema funcional?
Tener monitor es disponer de un equipo. Tener sistema funcional implica diseño hidráulico, protocolos, brigadas entrenadas, mantenimiento y evidencia documental de desempeño.
¿Cuándo conviene migrar de monitor manual a remoto?
Cuando el nivel de riesgo incrementa exposición humana, cuando el proceso exige respuesta más rápida o cuando la política corporativa requiere operación desde zonas protegidas.
¿Cómo preparar una auditoría sin detener la operación?
Con expediente técnico actualizado, calendario de pruebas programadas, indicadores de cumplimiento y simulacros planeados por ventana operativa.
¿Puedo estandarizar monitores entre varias plantas?
Sí. Es recomendable definir una base corporativa de criterios técnicos y adaptarla por riesgo/localidad para mejorar mantenimiento, capacitación y control documental.
Conclusión
Si buscas un resultado realmente profesional, la ruta es clara: diseñar por riesgo, instalar por ingeniería, operar por protocolo y mantener con evidencia. Ese nivel de control es el que convierte un equipo en una capacidad real de defensa contra incendio.
En Gama de México te ayudamos a construir esa capacidad de forma completa, con enfoque técnico y operativo para que tu empresa tenga seguridad, cumplimiento y confianza de largo plazo.
