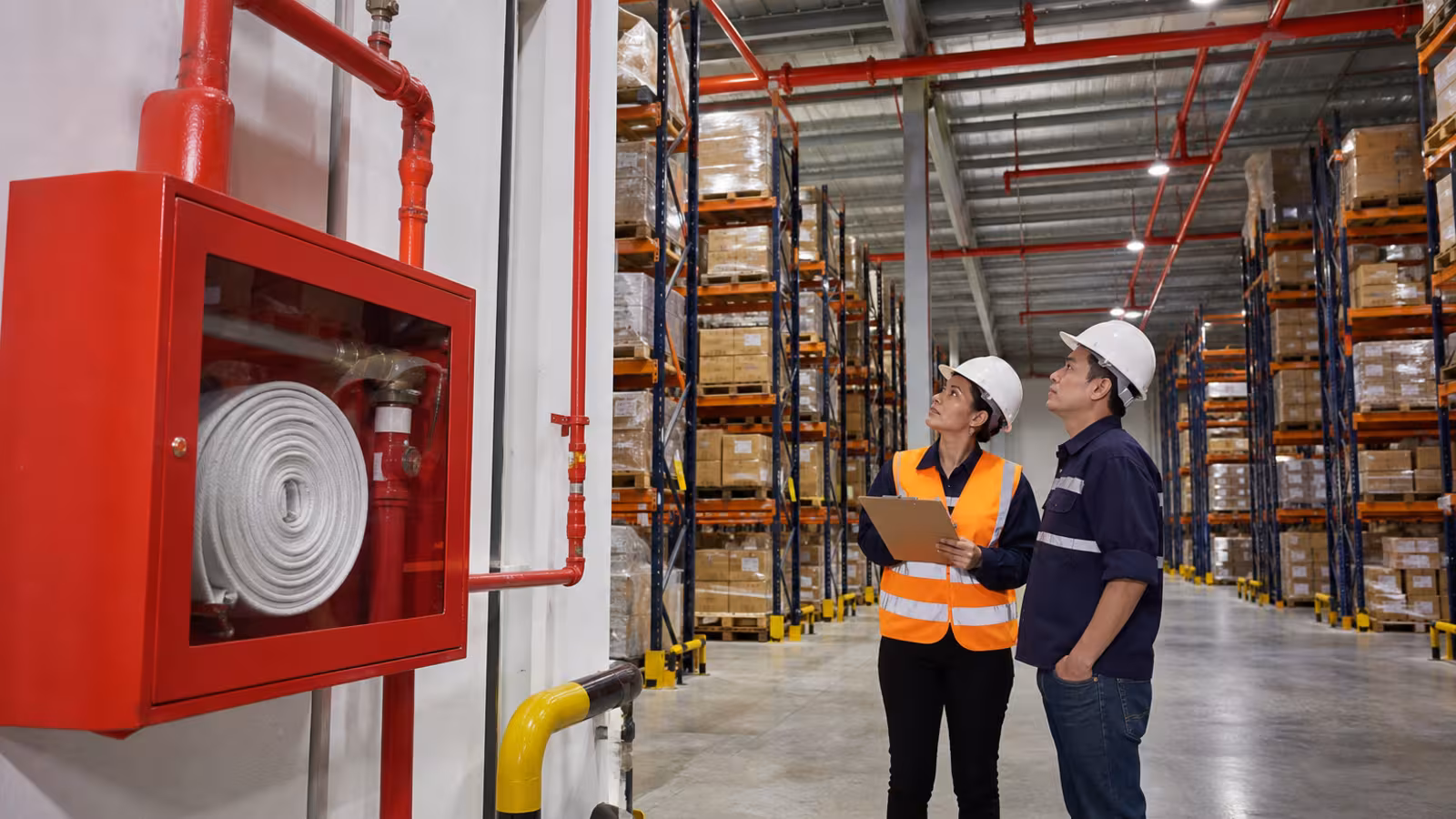

Las naves industriales y los centros de distribución concentran dos factores que hacen particularmente difícil el control de incendios: grandes volúmenes de carga combustible y alturas de almacenamiento que superan con frecuencia los ocho metros. Cuando un incendio se inicia en un rack de altapila, la columna de convección calienta la estructura superior antes de que los rociadores más cercanos actúen, lo que puede significar la diferencia entre un conato controlado y la pérdida total de la nave en menos de veinte minutos.
Diseñar correctamente la protección de una nave industrial exige partir de la clasificación NFPA 13 de la mercancía almacenada, determinar la altura real de almacenamiento y calcular la densidad de demanda de agua antes de seleccionar el tipo de rociador. La NOM-002-STPS-2010 establece los requisitos mínimos legales, pero en instalaciones de riesgo alto — centros de distribución de retail, bodegas de materias primas plásticas, almacenes farmacéuticos — las aseguradoras industriales y los auditores de protección civil exigen cumplir con NFPA 13 como norma de referencia.
Clasificación NFPA 13 de mercancías: el punto de partida del diseño
NFPA 13 organiza las mercancías en cuatro clases según su combustibilidad intrínseca y la del embalaje. Esta clasificación determina directamente la densidad de descarga de los rociadores y, en última instancia, si se requiere un sistema ESFR o uno convencional.
Clase I: Productos no combustibles o de baja combustibilidad contenidos en embalaje no combustible o en corrugado simple. Ejemplos en la industria mexicana: electrodomésticos de línea blanca en caja de cartón, refacciones metálicas en charolas, materiales de construcción metálicos en pallets de madera. El riesgo principal es el cartón y la madera del pallet, no el producto.
Clase II: Productos Clase I en embalaje de madera, pallets de plástico sólido o en cajas con separadores de papel. El conjunto aporta mayor carga combustible por la densidad del embalaje. Ejemplo representativo: botellas de vidrio o latas metálicas en cajas con separadores de papel kraft.
Clase III: Productos elaborados con materiales moderadamente combustibles como madera, papel, cuero, textiles naturales o ciertos plásticos de grupo C (PET, policarbonato), ya sea en embalaje combustible o sin él. En México es el caso de almacenes de muebles de madera, pacas de tela de algodón, resmas de papel y archivos documentales. Esta clase demanda densidades de descarga significativamente más altas que las Clases I y II.
Clase IV: Productos que incorporan plásticos del Grupo A (polipropileno, poliestireno expandido, PVC, polietileno de alta densidad) en cantidad mayor al 15 % del volumen total del embalaje o del producto mismo. En contexto industrial mexicano: almacenes de autopartes plásticas (parachoques, tableros), distribuidoras de envases PET, bodagas de colchones de espuma, almacenes de aerosoles o pinturas en base solvente. Los plásticos Grupo A liberan calor a tasas dos a cuatro veces mayores que la madera, lo que invalida cualquier diseño basado en densidades para Clase I–III.
El error de clasificación más frecuente es tratar como Clase I una mercancía cuyo embalaje secundario es de cartón corrugado doble cuando el producto contiene plásticos en la envoltura interior. Una bodega de electrónica de consumo —smartphones en blíster plástico dentro de caja de cartón— es Clase III mínimo y en muchos casos Clase IV si el blíster supera el 15 % del volumen del paquete.
Rociadores ESFR versus rociadores estándar: cuándo aplica cada uno
La decisión entre rociadores ESFR (Early Suppression Fast Response) y rociadores estándar de respuesta ordinaria o rápida no depende únicamente del presupuesto: está dictada por la combinación de altura de almacenamiento, clase de mercancía y geometría de los racks.
Rociadores estándar (cobertura ordinaria o respuesta rápida) son apropiados cuando:
- La altura de almacenamiento no supera 6 m para mercancías Clase I–III
- Los racks son de tipo abierto y la mercancía no es Clase IV
- Se complementan con rociadores en rack intermedios cuando la altura supera 3.7 m
En naves de manufactura ligera —ensamble de productos electrónicos, costura industrial, empaque de alimentos procesados— los rociadores estándar de techo cumplen NFPA 13 sin necesidad de ESFR, siempre que la carga de almacenamiento de producto terminado se mantenga por debajo de 6 m.
Rociadores ESFR son obligatorios por NFPA 13 cuando:
- La altura de almacenamiento supera 6 m para Clase I–III, o 3 m para Clase IV
- Se usan racks de doble profundidad, racks selectivos de cinco niveles o más, o almacenamiento en bloque (block stacking) de más de cuatro pallets de altura
- La mercancía incluye plásticos Grupo A en cualquier configuración de rack alta
Los ESFR operan a presiones nominales de 50 a 75 PSI en el rociador más desfavorable y liberan caudales de 100 a 175 GPM por cabeza, con la intención de suprimir el incendio directamente en la fase incipiente. Esto impone requisitos severos al suministro de agua: la bomba, el tanque y la red de distribución deben dimensionarse para sostener ese caudal durante al menos 60 minutos según NFPA 13. En un centro de distribución con 12 m de altura libre y racks selectivos de cinco niveles para mercancía Clase III, la alternativa a ESFR sería instalar rociadores en rack en cada nivel intermedio, lo que multiplica el costo de instalación y dificulta las operaciones de realmacenamiento. El ESFR resuelve esto desde techo sin intervención en el rack.
Un error que se repite en proyectos de ampliación de naves es mantener el sistema de rociadores estándar existente cuando se instalan nuevos racks de mayor altura. Si la nave originalmente tenía almacenamiento a 4 m y se amplía a 9 m, el sistema preexistente ya no cumple NFPA 13 para la nueva condición y la póliza de seguro puede quedar en riesgo.
Monitores exteriores para naves con áreas mayores a 2,000 m²
Las naves industriales con superficie mayor a 2,000 m² presentan un reto logístico para los cuerpos de bomberos: el acceso al interior puede ser limitado por el calor y el humo, y los hidrantes perimetrales no siempre permiten alcanzar el frente de llama a través de manguera tendida a nivel de piso. Los monitores contra incendios exteriores resuelven este problema posicionando caudales de agua superiores a 500 GPM a distancias de hasta 60 m del punto de descarga.
En naves con fachadas largas —bodegas de gran escala en parques industriales de Monterrey, Guadalajara o el Bajío— la práctica recomendada por NFPA 24 es instalar monitores en torres o bases fijas en el perímetro a no más de 60 m entre sí, con suministro independiente de la red interior. Esto permite operación simultánea del sistema de rociadores interiores y los monitores exteriores sin comprometer la presión residual en ninguna de las dos redes.
Los monitores oscilantes con boquillas de chorro sólido/niebla combinada son particularmente eficaces para crear cortinas de agua que eviten la propagación del incendio hacia naves adyacentes, una configuración frecuente en parques logísticos donde las naves comparten muro medianero o están separadas por menos de 15 m.
Tabla de referencia: tipo de instalación, sistema recomendado y norma aplicable
| Tipo de nave / bodega | Sistema de protección recomendado | Norma aplicable | Observación crítica |
|---|---|---|---|
| Manufactura ligera, proceso, h < 6 m | Rociadores estándar de techo + gabinetes 30ME | NFPA 13, NOM-002-STPS | Verificar clasificación de producto terminado en área de acopio |
| Almacenamiento Clase I–III, h 6–9 m | Rociadores ESFR de techo | NFPA 13 Cap. 12 | Demanda típica: 12 cabezas @ 60 PSI mínimo |
| Almacenamiento Clase IV o plásticos Grupo A | Rociadores ESFR de techo + rociadores en rack si h > 9 m | NFPA 13 Cap. 12–14 | Consultar FMDS 8-9 si la nave es FM Global |
| Centro de distribución retail, h > 9 m | ESFR de techo + monitores perimetrales | NFPA 13, NFPA 24 | Verificar caudal del suministro público o privado |
| Bodega de líquidos inflamables | Sistema de espuma AFFF + monitores + red de hidrantes | NFPA 11, NFPA 24 | Requiere contención de derrames en piso |
| Nave con muro medianero a < 15 m de otra | Monitores exteriores en fachada común | NFPA 24 | Distancia de separación según NFPA 80A |
| Bodega frigorífica (cámara fría) | Rociadores ESFR de tipo seco o prellenado | NFPA 13 | Los ESFR estándar pueden falla por congelación del agua retenida |
Errores más comunes en el diseño de protección de naves industriales
Usar rociadores estándar en almacenamiento alto. Es el error más grave y también el más frecuente en proyectos de expansión donde el contratista replica el sistema existente sin recalcular para la nueva altura. NFPA 13 es explícita: por encima de ciertos umbrales de altura y clase de mercancía, los rociadores estándar no tienen la capacidad de suprimir el incendio; solo lo retardan momentáneamente.
Omitir hidrantes perimetrales. La NOM-002-STPS requiere acceso de vehículos de bomberos y conexiones siamesas. Muchos proyectos instalan la red interior pero no llevan la tubería al exterior. NFPA 24 establece que los hidrantes privados deben suministrar un mínimo de 250 GPM a 20 PSI de presión residual y deben ser accesibles sin cruzar el interior de la nave.
No calcular la carga de agua para la altura real de almacenamiento. El diseño hidráulico se hace con la altura de almacenamiento declarada en el momento de la construcción. Cuando la operación real eleva los racks dos o tres niveles más, el sistema queda subdimensionado. NFPA 25 requiere que cualquier cambio en las condiciones de ocupación o almacenamiento que altere el riesgo dispare una revisión formal del diseño hidráulico.
No instalar válvulas de sectorización. En naves mayores a 5,000 m² es indispensable sectorizar la red para poder aislar una zona afectada sin dejar sin protección el resto de la nave. Las válvulas de compuerta OS&Y supervisadas eléctricamente permiten monitorear en tiempo real que ninguna válvula de control quede cerrada por error.
Ignorar el espacio libre bajo techo (clearance). NFPA 13 exige un espacio libre mínimo de 46 cm (18 pulgadas) entre la parte superior de la mercancía apilada y el deflector del rociador más próximo. Almacenar hasta el techo bloquea la distribución de agua y convierte un rociador eficiente en uno inútil.
Documentación técnica para protección civil y aseguradoras
Un sistema correctamente instalado pero sin documentación suficiente puede generar contingencias equivalentes a uno mal diseñado cuando interviene la aseguradora o la autoridad de protección civil. La documentación mínima exigible incluye: memoria de cálculo hidráulico firmada por ingeniero responsable, isométrico de la red con ubicación de válvulas y rociadores, protocolo de prueba hidrostática con resultados, bitácora de mantenimiento conforme a NFPA 25 y certificados de los equipos instalados.
Para proyectos en parques industriales bajo estándar FM Global, la documentación adicional incluye los Loss Prevention Data Sheets (FMDS) aplicables y la aprobación del sistema por parte del ingeniero de riesgos de la aseguradora antes del inicio de operaciones.
Si estás proyectando o auditando el sistema de protección de una nave industrial, en Gama de México te proporcionamos hojas técnicas, certificados UL y FM de los equipos, y asesoría sin costo para que el expediente técnico cumpla con los requisitos de tu aseguradora y de protección civil.
