Un monitor contra incendios que no se ha operado en dos años tiene mecanismos de giro con cojinetes oxidados, sellos resecos y boquilla potencialmente obstruida por insectos o depósitos. Cuando el brigadista intenta orientarlo durante un incendio real, el vástago no cede. El monitor apunta donde apuntaba hace dos años — que puede ser la pared, el techo o una zona ya cubierta — mientras el incendio avanza sobre el área que debía proteger.
El programa de mantenimiento de NFPA 25, capítulo 7, no existe para cumplir una auditoría. Existe porque un monitor industrial de 500 a 1,250 GPM es un equipo mecánico con partes en movimiento que se deterioran bajo presión de agua, vibraciones de proceso y exposición ambiental. Sin operación y lubricación periódica, falla exactamente cuando más se necesita.
Programa de mantenimiento por frecuencia
| Actividad | Frecuencia | Responsable | Criterio de alerta | Referencia |
|---|---|---|---|---|
| Inspección de condición y operación | Semestral | Personal competente | Corrosión, daño, fugas u obstrucciones | NFPA 25, cap. 7 |
| Prueba de flujo, alcance y operación | Anual | Personal competente | Resultado distinto al diseño o movimiento irregular | NFPA 25, cap. 7 |
| Lubricación de puntos de giro | Según fabricante | Técnico de mantenimiento | Puntos secos u oxidados | Especificación del modelo |
Selección de lubricante por ambiente
El error más común en el mantenimiento de monitores en México es usar el lubricante disponible en el almacén de mantenimiento general — que puede ser grasas para rodamientos de maquinaria, aceite de corte o cualquier lubricante a mano. El lubricante incorrecto puede disolver los elastómeros de los sellos internos, contaminar el agua descargada en ambientes de proceso, o no proteger contra la corrosión específica del ambiente.
| Ambiente | Lubricante especificado | Puntos de aplicación |
|---|---|---|
| Industrial general (interior seco o humedad < 80%) | Grasa de litio NLGI 2, temperatura -20°C a +120°C | Cojinetes horizontales, mecanismo de elevación, vástago de válvula |
| Planta de alimentos, bebidas, farmacéutica | Grasa NSF H1 (grado alimenticio, sin zinc ni bario) | Todos los puntos de giro, especialmente en zonas de proceso |
| Ambiente costero o marino (> 5 km del mar, salinidad > 0.1 mg/m³) | Grasa marina de litio con inhibidor de sal NLG I 2 | Cojinetes, puntos de giro, superficies exteriores de acero expuestas |
| Petroquímica, refinería (ambientes con HC en el aire) | Grasa sintética de silicona o PTFE | Sellos y empaques; no aplicar en cojinetes metálicos sin verificar compatibilidad |
| Exterior sin protección (temperatura < -10°C en invierno) | Grasa sintética PAO o éster para baja temperatura | Cojinetes de giro horizontal |

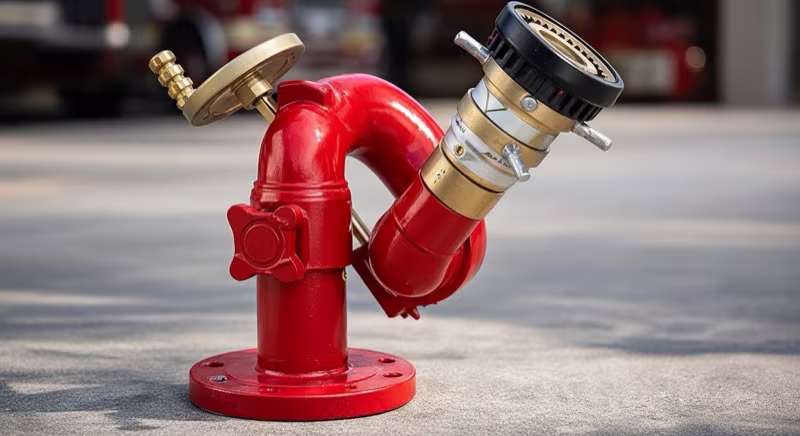

Nota Elkhart Brass: los modelos certificados FM tienen en su hoja de mantenimiento específica el lubricante aprobado por serie. Aplicar un lubricante diferente puede invalidar la garantía del fabricante. Verificar la hoja de mantenimiento del modelo instalado antes de lubricar.
Protocolo de prueba de flujo anual
La prueba de flujo anual es el único método que verifica que el sistema completo — línea de alimentación, válvulas, cuerpo del monitor y boquilla — entrega el caudal para el que fue diseñado. Una inspección visual semestral no la reemplaza.
Requisitos previos:
- Pitómetro o medidor de flujo ultrasónico con calibración vigente (< 12 meses)
- Notificación al operador del sistema de bombas — la prueba puede activar alarmas de presión baja
- Área de descarga despejada con drenaje disponible o manguera de colección
- Técnico con capacitación documentada para el modelo instalado
Procedimiento:
- Verificar presión de la línea de alimentación en el manómetro del monitor antes de abrir — registrar.
- Abrir la válvula de bola del monitor al 25%, esperar estabilización de presión (30 segundos), registrar presión y caudal.
- Abrir gradualmente a 50%, 75%, 100% — registrar en cada etapa.
- Con flujo a 100%: ejecutar recorrido completo de movimiento horizontal (360°) y elevación (rango completo del modelo) verificando que el movimiento no genera golpe de ariete ni pérdida de presión abrupta.
- Verificar patrón de descarga de la boquilla: chorro recto debe ser sólido sin fragmentación a menos de 50% del alcance nominal; niebla debe ser uniforme.
- Cerrar gradualmente (no bruscamente — el cierre rápido genera golpe de ariete en líneas largas).
- Registrar: fecha, hora, técnico, número de modelo del monitor, presión de alimentación, caudal máximo medido, observaciones, firma.
Criterio de acción: un resultado distinto al diseño exige revisar la línea de alimentación, las válvulas y el monitor antes de declararlo disponible.
Tabla de actividades por componente
| Componente | Actividad | Frecuencia mínima | Referencia NFPA 25 |
|---|---|---|---|
| Torreta / cuerpo | Inspección de corrosión y daño | Semestral | NFPA 25, cap. 7 |
| Puntos de giro | Lubricación y movimiento libre | Según fabricante | Especificación del modelo |
| Sellos, empaques y boquilla | Inspección de fugas, obstrucciones y condición | Semestral | NFPA 25, cap. 7 |
| Sistema completo | Prueba de flujo, alcance y operación | Anual | NFPA 25, cap. 7 |
Protocolo de deterioro cuando un monitor queda fuera de servicio (NFPA 25, capítulo 15)
Un monitor en mantenimiento que no está disponible deja un área sin protección. NFPA 25, capítulo 15, aborda el control de deterioros con estos pasos:
- Notificación inmediata al jefe de emergencias de la instalación — antes de iniciar el mantenimiento, no al finalizar.
- Notificación a las partes que establezca el procedimiento interno o la póliza aplicable.
- Medidas compensatorias: rondas de vigilancia adicionales en el área desprotegida, extinción manual de respaldo si está disponible, restricción de operaciones de proceso de mayor riesgo durante el período de impairment.
- Registro formal del impairment: inicio (fecha, hora, causa), medidas compensatorias activas, nombre y firma del responsable.
- Al restaurar: prueba de operación básica (movimiento + apertura de válvula) antes de cerrar el registro, firma de restauración.
Un monitor en mantenimiento sin registro deja sin trazabilidad la ausencia del equipo y las medidas compensatorias aplicadas.
Consecuencias operativas de un mantenimiento deficiente
Un monitor fuera de condición no es solo un equipo con mal mantenimiento. En un siniestro, las consecuencias son concretas y medibles.
En el plano técnico: los cojinetes degradados provocan que el monitor pierda capacidad de orientación precisa bajo presión de operación. A 1,000 GPM y 80 PSI, la fuerza de reacción sobre el cuerpo del monitor es suficiente para que un vástago con fricción excesiva no mantenga el ángulo de ataque — el chorro se desvía lentamente y el brigadista tiene que corregir manualmente. Los sellos deteriorados gotean permanentemente, creando condiciones de resbalamiento en el área alrededor del monitor.
En el plano normativo: NOM-002-STPS-2010 establece que el equipo contra incendios debe mantenerse en condición de operación permanente. Una inspección de Protección Civil que encuentre monitores con movimiento restringido o sellos en fuga puede resultar en clausura preventiva de las instalaciones — no solo en una observación de corrección.
En el plano económico: el costo de mantenimiento anual para 10 monitores industriales (inspecciones trimestrales más prueba de flujo anual) está entre MXN 25,000 y 60,000. El deducible promedio de una póliza industrial para siniestros donde el equipo no tiene mantenimiento documentado puede superar MXN 500,000 — y eso si la aseguradora no rechaza la cobertura completa por ausencia de registros NFPA 25. La ecuación no tiene ambigüedad.
En Gama de México distribuimos monitores Elkhart Brass con hojas de mantenimiento por modelo y stock de partes de reemplazo certificadas. Si tu parque de monitores lleva más de 12 meses sin prueba de flujo documentada, desde /servicios/mantenimiento coordinamos la inspección antes de que llegue la auditoría.
