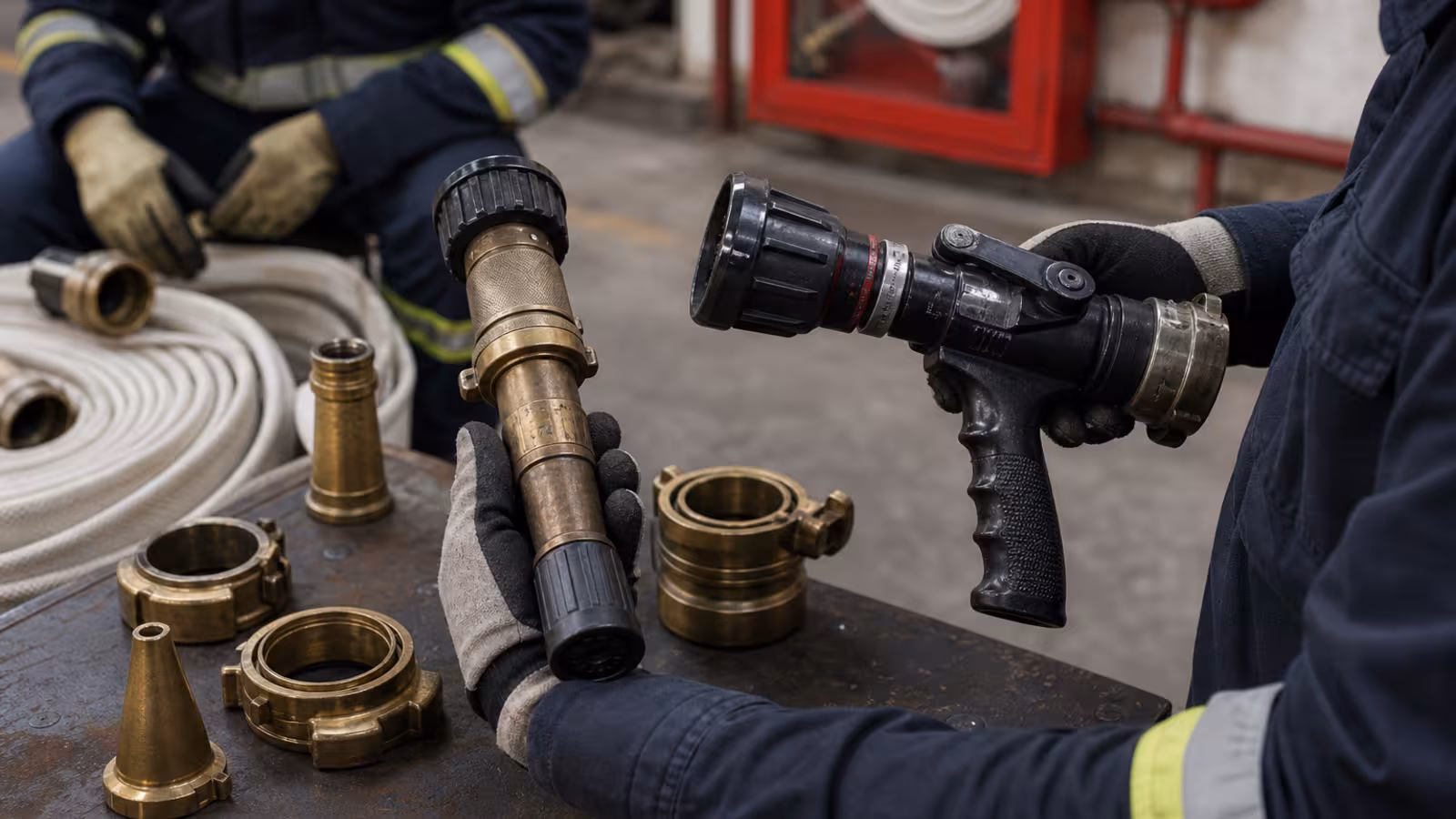

Un chiflón contra incendio es la pieza de salida que se conecta a la manguera y permite controlar la descarga de agua en un punto de respuesta. Puede entregar chorro directo, neblina o ambas opciones según su diseño. Elegirlo no consiste en buscar el modelo más robusto: debe corresponder a la conexión, el caudal, la presión disponible y la forma de operación del gabinete o de la brigada.
¿Qué es un chiflón contra incendio?
En México, “chiflón” suele nombrar la boquilla de mano de una línea de manguera. El término es útil en campo, aunque los catálogos pueden hablar de boquilla, pitón, lanza o nozzle. Para compras e ingeniería, lo que importa no es la etiqueta sino la función: recibir el agua desde la manguera, permitir el cierre cuando el modelo lo incorpora y formar un patrón de descarga controlable.
La pieza no genera por sí misma el caudal que requiere una operación. Ese caudal resulta de la fuente de agua, la bomba, el diámetro y condición de la manguera, pérdidas de la red y presión en la entrada del chiflón. Instalar un dispositivo de mayor capacidad en una red que no puede alimentarlo no mejora el desempeño; puede producir un chorro inestable o una reacción difícil de manejar.
NFPA 1962, hoy integrada en NFPA 1930, se relaciona con el cuidado, uso, inspección y prueba de servicio de mangueras, conexiones y boquillas. Su consulta ayuda a separar la selección inicial de la revisión posterior: un chiflón correcto en el pedido puede dejar de ser confiable si su mecanismo se contamina, se golpea o se guarda húmedo sin inspección.
Chiflón vs. boquilla: terminología en México
En una conversación de obra, chiflón y boquilla se usan muchas veces como sinónimos. En una especificación conviene describir el equipo con mayor precisión: conexión de entrada, diámetro, mecanismo de apertura, posiciones de patrón, rango de caudal y condiciones de presión. Eso evita que una solicitud de “boquilla para manguera” termine en un modelo que no entra al gabinete o no coincide con el cople existente.
También conviene distinguirlo del cople. El cople une dos componentes que comparten la misma conexión; el adaptador permite resolver una transición entre conexiones o medidas distintas. La guía de adaptadores y acoplamientos para mangueras contra incendios muestra por qué identificar los extremos es parte de la selección, no un detalle que se deja para instalación.
| Pieza | Función principal | Pregunta de compra |
|---|---|---|
| Chiflón o boquilla | Forma y controla la descarga | ¿Qué patrón y caudal requiere la línea? |
| Manguera | Transporta el agua | ¿Qué diámetro, longitud y acople tiene? |
| Cople | Une extremos compatibles | ¿Ambos extremos usan la misma conexión? |
| Adaptador | Une conexiones diferentes | ¿Qué transición exacta resuelve? |
Un equipo bien seleccionado permite que el brigadista identifique posiciones y opere el cierre sin improvisar. Sin embargo, ningún chiflón compensa una manguera deteriorada, una válvula sin mantenimiento o una red con presión insuficiente. La guía completa de boquillas contra incendios ofrece criterios complementarios para comparar la descarga y el uso previsto.
Tipos de chiflón: chorro directo, tres pasos y neblina ajustable
El chorro directo concentra el agua en una trayectoria más definida. Se usa cuando la situación requiere alcance o penetración y la operación cuenta con condiciones apropiadas para ese patrón. No debe interpretarse como una respuesta universal: el comportamiento del fuego, la distancia, el objetivo y la formación del operador determinan su uso.
El chiflón de tres pasos ofrece posiciones reconocibles de cierre, neblina y chorro. Su ventaja operativa es la simplicidad: el brigadista puede identificar cambios de patrón con un mecanismo limitado. Es útil cuando se busca una configuración clara para gabinete o línea de ataque, siempre que el modelo, la presión y la conexión estén confirmados. El chiflón tres pasos es una referencia de catálogo que debe revisarse por modelo y documentación vigente antes de integrarlo a un proyecto.
El chiflón de neblina ajustable permite modificar el ángulo del patrón dentro del rango publicado por el fabricante. Puede aportar flexibilidad para enfriamiento, protección del operador o aplicación más abierta de agua, pero requiere que el usuario conozca la posición seleccionada y sus efectos. El chiflón de niebla ajustable de 1.5 pulgadas ilustra esta familia; la compatibilidad se define con los datos del sistema, no con el nombre del producto.
| Tipo | Patrón disponible | Uso de selección | Punto de control |
|---|---|---|---|
| Chorro directo | Patrón concentrado | Alcance y aplicación dirigida | Reacción de la línea y presión disponible |
| Tres pasos | Cierre, neblina y chorro | Operación sencilla con posiciones definidas | Compatibilidad del modelo con gabinete y manguera |
| Neblina ajustable | Ángulo variable de neblina y, según modelo, chorro | Adaptar el patrón al escenario | Entrenamiento para reconocer la posición |
No es válido afirmar que todos los modelos de una familia tienen el mismo listado. Si el proyecto exige UL 401, hay que pedir el modelo exacto y el documento que lo cubre. En el catálogo existe una nota específica sobre chiflón y listado UL 401: la certificación se verifica por modelo publicado, no por una combinación de palabras en una cotización.
La reacción de la línea también forma parte de esta decisión. Un patrón, caudal o presión que excede la condición prevista puede volver difícil sostener el chiflón, en especial si la brigada trabaja con una sola persona o en un pasillo limitado. Por eso una revisión técnica pregunta cuántas personas operarán la línea, dónde estará la válvula, cuál es la ruta de despliegue y cómo se comunicará un cambio de patrón. El modelo se escoge para esa operación, no para una demostración aislada.
Rosca y diámetro: 1.5, 2.5, NH y NST
Las expresiones 1.5 y 2.5 pulgadas identifican tamaños frecuentes de conexión en líneas de manguera. NH y NST se utilizan para referirse a la rosca National Hose/National Standard Thread; antes de comprar se confirma la compatibilidad real del conjunto. No basta medir por vista ni asumir que un acople nacional y uno importado se unen porque tienen apariencia similar.
La revisión empieza por ambos extremos: salida de la manguera, entrada del chiflón y cualquier adaptador intermedio. Se verifica si el componente es macho o hembra, el tipo de rosca, el diámetro nominal y el estado de las cuerdas. Una conexión forzada puede dañar la rosca, generar fuga o imposibilitar el uso justo en el momento de respuesta.
Para un gabinete, además se revisa que la geometría de la pieza permita cerrar la puerta sin doblar la manguera ni presionar el mecanismo. La guía de gabinetes de manguera contra incendios ayuda a relacionar el equipo de salida con la disposición y acceso del conjunto.
¿Cómo elegir un chiflón para un gabinete?
La selección debe empezar con el sistema existente y no con la fotografía del producto. Reúne el diámetro y tipo de acople de la manguera, las dimensiones internas del gabinete, la presión disponible en la salida, el caudal de diseño, el tipo de uso y la capacitación del personal. Después compara esas condiciones con la ficha vigente del modelo.
- Identifica la conexión y el diámetro de la manguera instalada.
- Confirma la presión y el caudal disponibles mediante el diseño o la prueba autorizada.
- Define si la operación requiere chorro directo, neblina, tres pasos o ajuste variable.
- Revisa que el chiflón se guarde y despliegue sin interferir con puerta, rack y válvula.
- Solicita documentación del fabricante para materiales, desempeño y listado exigido.
- Prueba el conjunto completo después de la instalación y registra el resultado.
UL 401 puede ser pertinente cuando el proyecto pide ese listado; no se presupone para todos los chiflones. Tampoco sustituye el diseño hidráulico, el mantenimiento ni el entrenamiento. Si se requiere una opción de alta capacidad, el Chiflón Chief XD de 1.5 pulgadas tiene datos propios de catálogo que deben cotejarse con la red antes de especificar.
El equipo de línea forma parte del recurso de la brigada contra incendios. La brigada debe saber desplegar, comunicar y retirarse con seguridad; entregar un chiflón sin validar la línea ni el entrenamiento solo cambia el inventario, no la capacidad de respuesta.
Mantenimiento del chiflón y de sus conexiones
Después de cada uso, el chiflón se drena, limpia y revisa antes de devolverlo al gabinete o vehículo. Se busca daño por golpes, corrosión, deformación de rosca, desgaste de empaques y funcionamiento incompleto del cierre o selector. Una pieza guardada mojada puede retener sedimentos y afectar sus movimientos internos.
En las inspecciones programadas se verifica que el mecanismo pase por todas sus posiciones, que no existan fugas cuando está cerrado y que el patrón corresponda al estado esperado. El resultado se registra junto con la condición de la manguera y del acople. Si un modelo tiene partes de reemplazo autorizadas, deben identificarse por la documentación del fabricante; instalar empaques o manerales no compatibles es una fuente común de fallas.
Una revisión visual debe incluir la tapa o protector de la salida, si el conjunto lo utiliza, porque suciedad, pintura o material de empaque puede quedar dentro del chiflón sin ser visible desde fuera. Al volver a colocar el equipo se revisa que pueda extraerse con una sola acción, que la manguera no quede atrapada y que la señalización del gabinete siga identificando el recurso. La disponibilidad física forma parte del mantenimiento, igual que el estado interno del mecanismo.
La fuente primaria sobre el desarrollo de la norma de cuidado y prueba es NFPA 1962. Para abastecimiento y operación de montantes, consulta también la red contra incendio en edificios de altura y la prueba hidrostática de mangueras.
Para comparar modelos disponibles, revisa el catálogo de chiflones para manguera contra incendio. La revisión técnica debe confirmar que el chiflón elegido coincide con el sistema que ya existe o con el diseño autorizado.
Al recibir el equipo, compara la identificación del cuerpo y la conexión con la orden de compra antes de instalarlo. Esta revisión sencilla evita descubrir al momento de la prueba que llegó un diámetro, rosca o configuración distinta. Si existe una discrepancia, se conserva evidencia y se corrige antes de dejar la línea como disponible.
