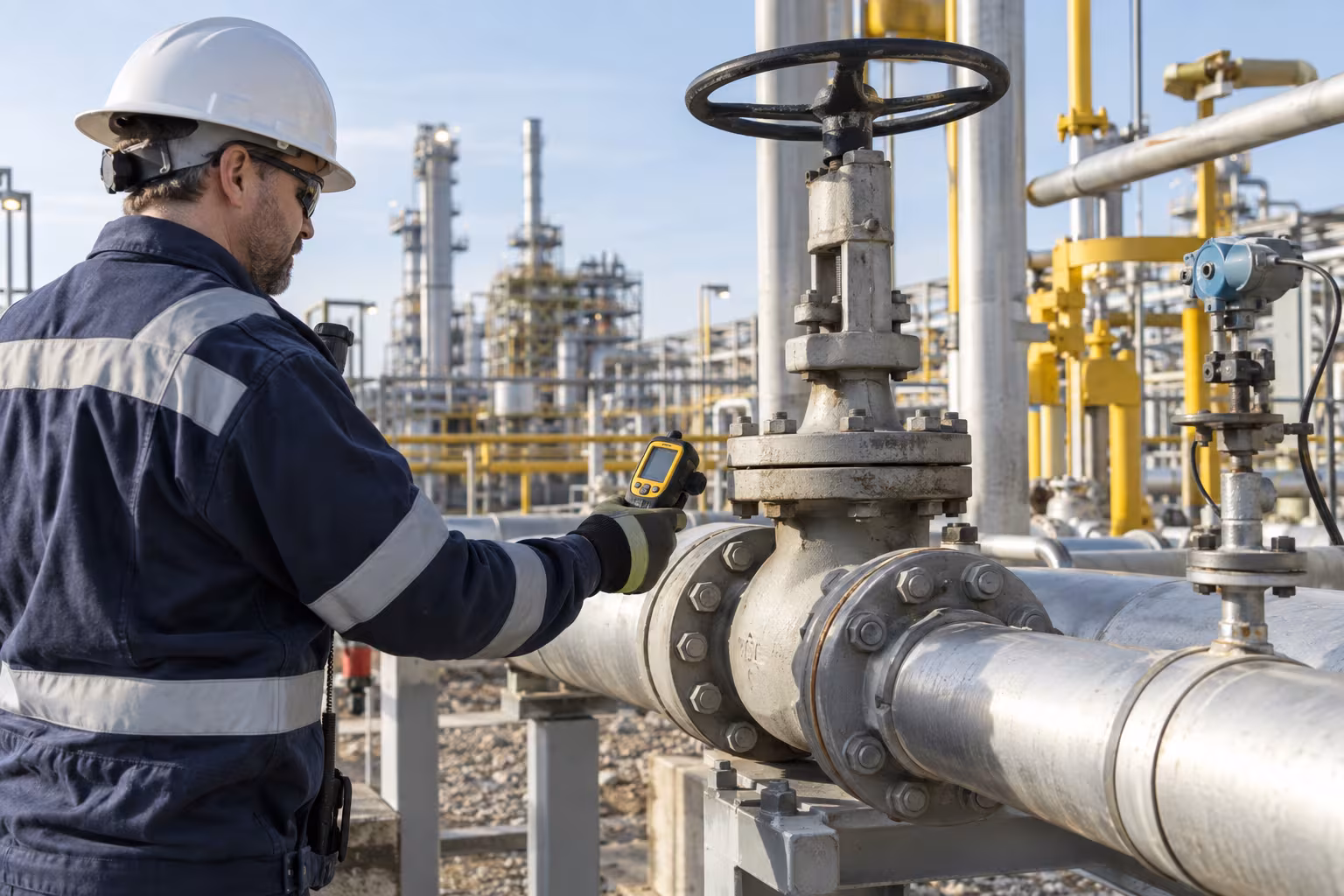

Al revisar una pantalla junto a una válvula de gas, el número puede decir 10 %LEL sin explicar por qué amerita detenerse. Qué es LEL se responde de forma simple: es el límite inferior de explosividad de un combustible en aire. El detector suele mostrar qué parte de ese límite está presente, y entender esa unidad evita confundir una referencia de seguridad con un porcentaje de gas por volumen.
¿Qué significan LEL, LII, UEL y LSI?
LEL significa lower explosive limit; LII equivale a límite inferior de inflamabilidad o explosividad. UEL es upper explosive limit, y LSI es límite superior de inflamabilidad. Estos términos describen los extremos de concentración en aire entre los cuales un combustible puede formar una mezcla inflamable bajo las condiciones de referencia.
La NOM-033-STPS-2015 clasifica como peligrosa una atmósfera con inflamables por arriba de 10 % del LII. El numeral 9.1 t) pide interrumpir los trabajos cuando el valor alcance o rebase 10 % del LII. El límite responde al control de espacios confinados; no elimina la revisión de oxígeno, tóxicos, fugas ni ventilación.
Ese criterio importa porque el operador necesita una decisión legible, no una conversión mental en plena maniobra. La lectura de un explosímetro presenta la fracción del límite. Después corresponde detener, ventilar o aplicar el control definido para la tarea, según la condición encontrada.
¿Por qué un detector muestra %LEL y no sólo concentración?
Una misma concentración no significa el mismo acercamiento al peligro para todos los combustibles. El %LEL relaciona la señal con el límite inferior del gas de calibración. El Crowcon T4 tiene un canal publicado de 0–100 %LEL y se puede configurar con oxígeno, H2S y CO cuando esos gases forman parte del escenario.
%LEL, % vol y ppm responden preguntas distintas. El porcentaje por volumen indica cuánto espacio ocupa el gas en aire; ppm expresa partes por millón; %LEL compara la lectura con el límite inferior. Una cifra sin unidad y sin gas de referencia da una impresión de precisión, pero no permite decidir correctamente.
En metano, 100 %LEL corresponde a 5 % vol, o 50,000 ppm, porque el LEL de ese gas es 5 % vol (ICSC 0291). Por aritmética, 10 %LEL de metano corresponde a 0.5 % vol o 5,000 ppm. No uses esa equivalencia para propano, H2 o una mezcla: cada gas tiene su propio límite y el sensor puede responder distinto.
| Gas | LEL / LII (% vol) | UEL / LSI (% vol) | Fuente |
|---|---|---|---|
| Metano | 5 | 15 | ICSC 0291 |
| Propano | 2.1 | 9.5 | NIOSH npgd0524 |
| n-Butano | 1.6 | 8.4 | NIOSH npgd0068 |
| Hidrógeno | 4 | 75 | ICSC 0001 |
| Amoniaco | 15 | 28 | NIOSH npgd0028 |
| Sulfuro de hidrógeno | 4.0 | 44.0 | NIOSH npgd0337 |
| Monóxido de carbono | 12.5 | 74 | NIOSH npgd0105 |
¿Cómo se relaciona %LEL con % vol y ppm?
Para convertir una lectura necesitas el combustible y su límite publicado. Como un porcentaje por volumen equivale a 10,000 ppm, el metano al 5 % vol representa 50,000 ppm. Esa operación explica el número, pero no corrige automáticamente la respuesta de un sensor calibrado con otro gas.
El gas de calibración importa. Un pellistor puede responder de manera diferente a otro combustible, y una mezcla desconocida añade incertidumbre. Antes de tomar el dato como una concentración exacta, revisa la documentación del fabricante para ese sensor. Cuando no hay equivalencia disponible, conserva la lectura como señal de advertencia y no como una cifra intercambiable.
El ESP Safety Vector puede configurarse con sensor catalítico o infrarrojo para inflamables en un punto fijo. La tecnología final se determina por gas esperado e instalación. En detectores de gas industriales puedes ubicar esa diferencia frente a un portátil que acompaña a quien trabaja.
¿Cómo aplica la NOM-033 el 10 % del LII?
En una entrada a espacio confinado, el muestreo inicial se toma desde el exterior. La NOM solicita medir, como mínimo, la parte superior, media y fondo, revisando oxígeno, inflamables y tóxicos. No basta con acercar el detector a la abertura: las capas de gas pueden cambiar entre niveles.
Si los inflamables alcanzan el criterio de interrupción, el trabajo se detiene. No se resuelve con una interpretación flexible de la misma pantalla. La siguiente acción depende de la fuente, ventilación y medidas del permiso, pero la lectura ya dejó claro que las condiciones no permiten continuar como estaban.
Para ese método de muestreo, consulta el medidor de gases para espacios confinados. El equipo debe ser de lectura directa, contar con alarma y cumplir las condiciones señaladas por la NOM-033; también requiere prueba de funcionamiento antes de uso y calibración conforme al manual del fabricante.
¿Cuál es el LEL de gases frecuentes en industria?
El metano aparece en sistemas de gas y en procesos con biogás. Propano y n-butano son combustibles licuados con límites inferiores menores, por lo que una concentración igual en volumen representa otra fracción de su LEL. Identificar el combustible evita llevar a campo una conversión que no corresponde.
El hidrógeno requiere atención al oxígeno además de su intervalo de inflamabilidad. El amoniaco combina riesgo inflamable y tóxico en refrigeración industrial. H2S se asocia con drenajes, aguas residuales y petróleo y gas; su evaluación también exige canal tóxico. El CO tiene comportamiento combustible, pero el peligro de exposición pide su medición específica.
La tabla sirve para dar contexto a la selección, no para convertir un proceso en una lista de gases. Nosotros revisamos contigo cuál puede liberarse, si se trata de una medición personal o fija y qué acción necesita disparar el sistema. Eso lleva a un sensor compatible en lugar de asumir que un canal de inflamables cubre cualquier situación.
¿Por qué un tóxico puede ser riesgoso antes de alcanzar el LEL?
El LEL no sustituye la referencia toxicológica. El amoniaco tiene LEL de 15 % vol, equivalente a 150,000 ppm, mientras NIOSH publica 300 ppm como IDLH. Para H2S, 4 % vol son 40,000 ppm y NIOSH publica IDLH de 100 ppm. Ambas comparaciones muestran por qué mirar únicamente inflamables deja sin responder un riesgo que aparece mucho antes.
Esos datos no crean ajustes de alarma nuevos. Indican que la selección debe incluir el canal tóxico apropiado y usar los valores límite vigentes de la NOM-010-STPS-2014. Si hay amoniaco en una sala de máquinas, el detector de amoniaco desarrolla rangos y ubicación de detección fija.
¿Qué significa estar por encima del UEL?
Por arriba del UEL puede haber demasiado combustible para que la mezcla encienda bajo las condiciones de ese límite. Eso no vuelve respirable el espacio. Puede persistir toxicidad, falta de oxígeno y una condición que cambia al entrar aire por una puerta, ventilación o movimiento del proceso.
La meta de medir no es encontrar una lectura que parezca aceptable por quedar fuera de una franja. Se busca entender qué hay en la atmósfera y controlar el trabajo antes de exponer a alguien. La estratificación y las fugas hacen que una lectura extrema en un punto no represente todos los niveles.
¿Qué pedir al solicitar medición de LEL?
Comparte el gas o mezcla probable, unidad de lectura, tecnología, calibración, clasificación de área y señales que deben activar una respuesta. Si existe una entrada, incluye oxígeno, tóxicos, método de muestreo y necesidades de registro. Con esa información la cotización responde a la atmósfera y a la tarea, no a un nombre genérico de instrumento.
